2.4 指令与动作：报文的处置语义
2.4 指令与动作：报文的处置语义
本节摘要：流条目命中后，交换机执行的是"指令"（Instruction），而指令里装的才是"动作"（Action）。这个两层结构是 1.1 之后引入的关键设计：指令管流程（立即应用、写集、跳表、过 Meter），动作管具体操作（输出、改写、入队）。本节拆清两层语义、动作集的结算时机，以及 Output 与_CONTROLLER 这类特殊端口的含义。
学习目标
阅读完本节，你应当能够：
- 区分 Instruction 与 Action 的层级与职责
- 解释 APPLY_ACTIONS 与 WRITE_ACTIONS 的执行时机差异
- 说出动作集何时结算、为什么这样设计
- 列举三个特殊输出端口及用途
为什么要分两层
1.0 只有动作：命中即做，简单直接。但多级流水线出现后问题来了——表 0 想给包贴个 VLAN，表 2 才决定从哪个口出去，"从哪个口出去"在表 0 时刻还不知道。于是 1.1 把体系拆成两层：
- 指令（Instructions）：改变包在流水线里的流程。四员主将：APPLY_ACTIONS（立即执行动作）、WRITE_ACTIONS / WRITE_METADATA（暂存，留给后面的表）、GOTO_TABLE（跳下一张表）、METER（过限速器）
- 动作（Actions）：对包本身或转发行为的具体操作。OUTPUT、SET_FIELD、PUSH_VLAN、POP_MPLS、GROUP、DROP（动作集为空的隐式结果）等

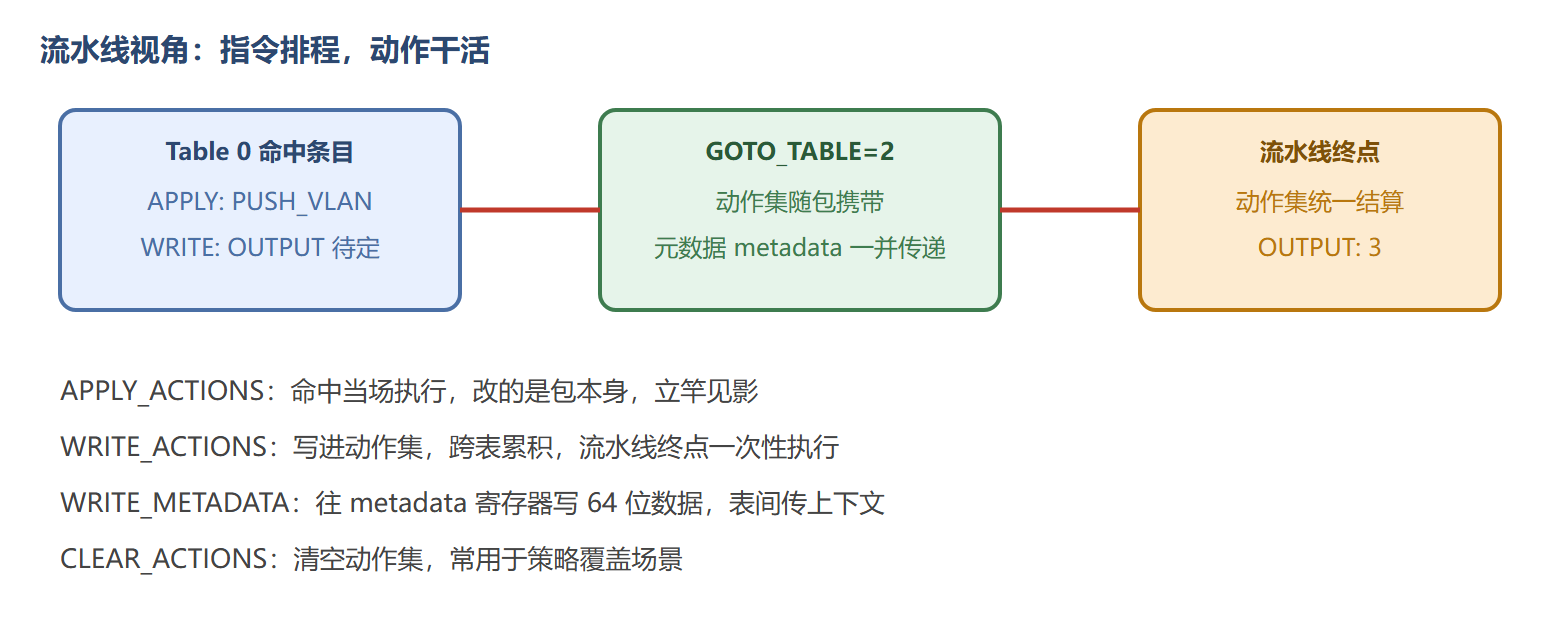

指令与动作的执行分层
动作集的结算规则
"最后统一结算"是 1.3 的一个重要语义：表 0 写了 SET_FIELD 改 TTL，表 3 又写了 OUTPUT，包真正发出去是在离开流水线那一刻，改写顺序按类型固定（先链路层再网络层再传输层），不按写入顺序。这样设计保证了多表协作时改写结果可预测。
动作清单（1.3 常用）速查：
| 动作 | 作用 | 典型场景 |
|---|---|---|
| OUTPUT:port | 从指定端口发出 | 转发 |
| OUTPUT:CONTROLLER | 上送控制器 | 显式监控 |
| GROUP:group_id | 交给组表处理 | 组播、选路 |
| SET_FIELD:field=value | 改写包头字段 | 改 TTL、改 MAC |
| PUSH_VLAN / POP_VLAN | 压入/弹出 VLAN 标签 | 网络虚拟化 |
| SET_QUEUE:qid | 映射到某个队列 | QoS 分流 |
| COPY_TTL_IN / OUT | MPLS 与 IP 间拷 TTL | 隧道封装 |
特殊端口：OUTPUT 的暗门
端口号不只对应物理口。1.3 保留了一组特殊值，在解剖 Flow-Mod 时经常遇到：
0xfffffffa ALL 除入口外所有端口（泛洪前的谨慎版） 0xfffffffb CONTROLLER 上送控制器 0xfffffffc LOCAL 交换机自身管理栈 0xfffffffd NORMAL 按传统 L2/L3 转发（OVS 特有逃生门） 0xfffffffe FLOOD 泛洪，遵从生成树约束
抓包看到 OUTPUT:FLOOD，八成是控制器还没有目的 MAC 信息，先泛洪再说——等 Packet-In 学到拓扑后，后续 Flow-Mod 会收敛成精确 OUTPUT。NORMAL 与 FLOOD 的区别值得记牢：前者把包交还给交换机传统的转发逻辑，等于局部退出 OpenFlow 管理。
⚠️ 常见坑：APPLY 了 OUTPUT 之后还跟 GOTO_TABLE——执行到 OUTPUT 包就发出去了，后面的跳转形同虚设，多数交换机直接报错。输出类动作只应出现在流水线终点。
💡 关键直觉：把指令当"控制流"、动作当"数据操作"来理解——这个分层与 CPU 指令和运算单元的关系神似。
对比实验：APPLY 与 WRITE 的可观测差异
两层结构的语义差异可以在解剖台上用两条规则做对照。方案甲：表 0 的规则用 APPLY_ACTIONS 立即改写 VLAN 并 GOTO 表 1；方案乙：表 0 用 WRITE_ACTIONS 把改写压进动作集，表 1 再 GOTO 表 2 让结算发生在最后：
# -> 流水线走完，出口处一次性结算：剥 VLAN、发往 2 口
同一逻辑位置，匹配视图完全不同。这带来两条工程结论：想让后续表"看到改写结果"，必须用 APPLY；想让动作在所有表的裁决之后统一生效（比如最终出口才决定，避免中间表覆盖），用 WRITE 进动作集。还有一条更隐蔽的规则：动作集只能整体覆盖，不能增删单项——后续表的 WRITE_ACTIONS 是替换整个集合而非追加，这一点规范写得明确，却是很多自写控制器的 bug 所在。
概念辨析：DROP 从来不是一个动作
初学者常在动作列表里找 DROP，找不到。OpenFlow 1.3 里丢弃是隐式语义：动作集结算后为空、且没有任何 OUTPUT 类动作，包即被丢弃。因此"丢弃规则"的正确写法是匹配条件加空动作集（OVS 语法里写作 actions= 什么都不跟，或 drop）。与之相对，Meter 的 DROP band 是显式丢弃，组表的桶也可以为空但语义各异。三者出现在三个不同的层——指令层、限速层、组层，混淆它们会导致排错时找错地方：动作集为空的丢弃在流表统计里表现为命中计数增长而无输出计数，Meter 丢弃则记在 meter_stats 的 band 计数器里，看错表就永远找不到"丢在哪"的答案。
动作列表的次序约束与 metadata 传递
APPLY_ACTIONS 里的动作按书写顺序逐条执行——先 SET_FIELD 改字段再 OUTPUT，包带着改完的字段出门；次序写反则出口看到的是旧值。动作集则是另一套规则：同类型字段只保留最后一次写入，WRITE_SET_FIELD 对同一字段写两次以第二次为准，"中间表想覆盖前表"直接再写即可。跨表传情报靠 WRITE_METADATA：metadata 是随包游走的 64 位私有区域，表 0 写入的标记，表 3 的匹配条件能读到，它不上线缆、不改包头，是流水线各表共享状态的通道。调试时注意，ovs-ofctl dump-flows 看不到 metadata 的中间值，要用 dpif 层的 trace 输出逐表回放才能确认"标记到底写没写进去"。
本节要点回顾
- 两层结构：指令管流程（APPLY/WRITE/GOTO/METER），动作管操作（OUTPUT/SET_FIELD/…）
- 结算时机：APPLY 立即执行，WRITE 进动作集、终点统一结算
- 改写顺序：按字段类型固定排序，不按写入先后
- 特殊端口：CONTROLLER、FLOOD、NORMAL 等是 OUTPUT 的暗门，各有语义
版本演化如何改变了这些字段？下一节补齐版本坐标。
