3.2 OpenFlow 交换机解剖
3.2 OpenFlow 交换机解剖
本节摘要：OpenFlow 交换机 = 协议代理 + 流水线抽象 + 底层转发引擎。软件交换机把流水线直接跑在内核或用户态，硬件交换机则要把 OpenFlow 语义翻译到 TCAM 与 ASIC 的限制里。本节拆解这条翻译链，解释"支持 1.3"在不同设备上含义天差地别的原因，以及能力协商的正确姿势。
学习目标
阅读完本节，你应当能够：
- 画出交换机的三段式内部结构
- 说明软件与硬件实现在流水线映射上的差异
- 用 Table-Features 消息核对设备的真实表能力

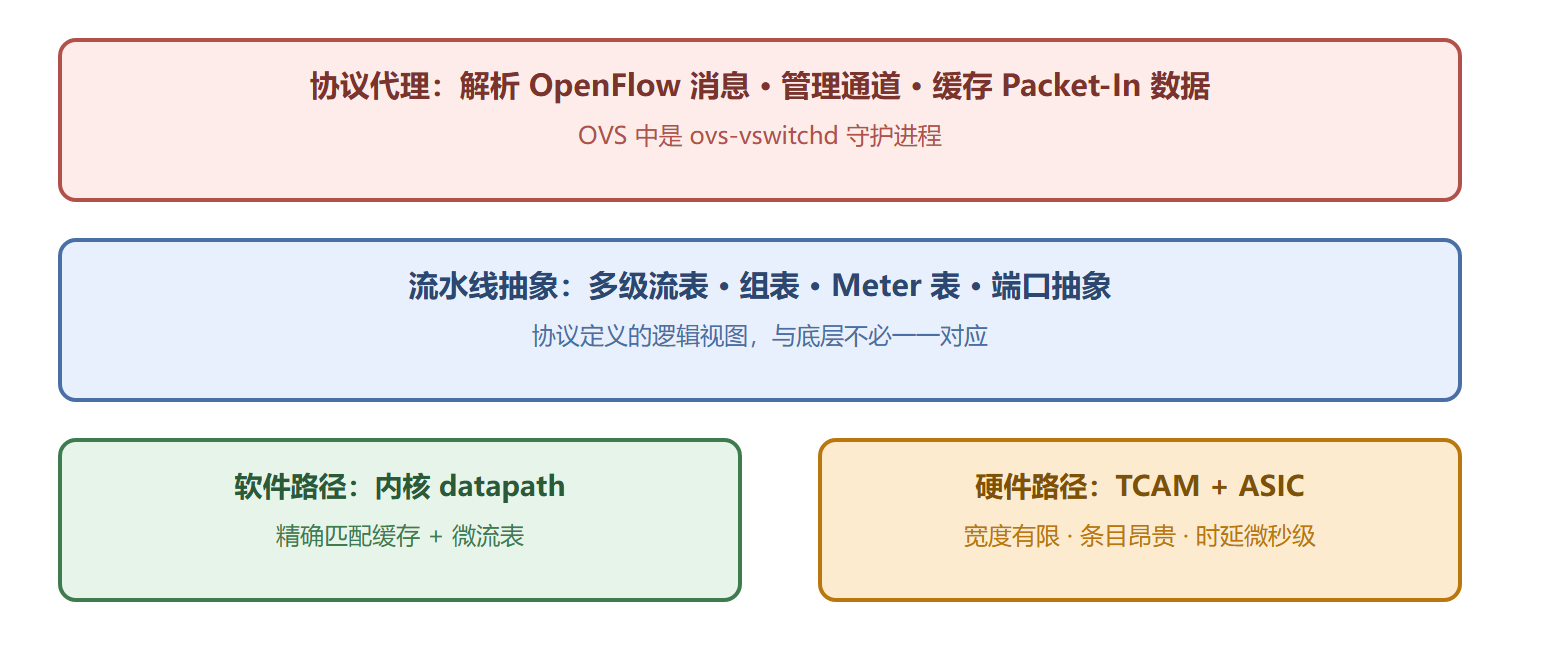

OpenFlow 交换机内部结构
软件与硬件的两条路
软件交换机（OVS 为代表）：流水线在用户态完整实现，表深度近乎无限，任何 OXM 字段都能匹配。代价是吞吐受 CPU 限制，适合服务器侧与实验。OVS 还有个聪明设计——内核里只放"微流"精确匹配缓存，首包才上升到用户态完整流水线，摊薄了开销。
硬件交换机：协议语义要翻译进 TCAM。TCAM 的物理特性决定了三个硬约束：
- 宽度限制：一条规则能同时匹配的字段位数有限，"全字段任意组合"往往做不到
- 容量昂贵：几千到几万条目是常态，控制器必须做规则聚合
- 指令受限：复杂的 Apply+Write 组合可能不被支持，或只能按固定模式执行
所以"支持 OpenFlow 1.3"在软件交换机上意味着全集，在商用芯片上可能意味着"1.3 的一个子集 + 若干限制条款"。这就是能力协商存在的意义。
能力协商：别信 datasheet，信报文
1.3 的 Table-Features 消息族让交换机逐表申报：每张表支持哪些匹配字段、哪些指令、能跳到哪些下一级表、最大条目数。控制器应该在握手后立刻拉取（Multipart-Request type=TABLE_FEATURES），把策略编译约束在这些边界内。
Table-Features 上报示例（简化） table 0: match 支持 in_port, eth, ipv4 ; instructions 支持 APPLY, GOTO next_tables = 1,2 ; max_entries = 4096 table 1: match 仅 ipv4_dst ; 不支持 GOTO → 控制器必须把"贴 VLAN"类操作编进 table 0
在实验台核对 OVS 的表能力：
sudo ovs-ofctl -O OpenFlow13 dump-table-features s1 sudo ovs-ofctl -O OpenFlow13 dump-tables s1
⚠️ 常见坑：按 datasheet 宣称的能力下发 Flow-Mod，交换机回 Error type=BAD_ACTION 或 FLOW_MOD_FAILED。正确姿势是策略编译器读 Table-Features 降级或拆分规则，而不是假设全集可用。
💡 关键直觉：软件交换机是"协议全集的解释器"，硬件交换机是"协议子集的编译目标"。写控制器应用时要同时当两种角色的教练。
动手：把能力清单从报文里挖出来
"别信 datasheet，信报文"的实操就是 Table-Features 查询。OVS 对此有部分支持，能看到每张表能匹配哪些字段、支持哪些指令：
sudo ovs-ofctl -O OpenFlow13 dump-table-features s1 | head -30 # Wildcards: ...
这张清单的用途是控制器的"落点适配"：下发前逐字段核对，匹配字段不被支持就提前改写策略（比如硬件不支持 tcp_src 掩码，就升格为五元组精确匹配或降格为 IP 级匹配），而不是等一条条 Error 回来再补救。真实硬件交换机上这份清单往往比 OVS 短得多——TCAM 宽度限制会体现为 matching 列表里字段组合的缺失，这正是"支持 1.3"三个字在不同设备上含义天差地别的机械原因。采购评审时把 dump-table-features 的输出要过来对着设计稿核一遍，能拦下一大批上线后才暴露的能力性缺陷。
微流缓存：OVS 快慢路径的报文证据
OVS 的内核模块维护微流（microflow）缓存，命中内核路径的包根本不进用户态完整流水线。这带来一个抓包可见的现象：交换机刚启动时 CPU 偏高（首流都要走用户态），之后归零。验证方法是观察 OVS 日志或用 ovs-appctl 查看 dpif 的流缓存：
sudo ovs-dpctl dump-flows | head -5 # packets:3186, bytes:333, used:0.001s, actions:2
注意区分两套 dump：ovs-ofctl dump-flows 看的是 OpenFlow 逻辑流表，ovs-dpctl dump-flows 看的是内核数据路径的微流。前者是控制器的合同，后者是转发面的实际执行。两套输出对不上时（逻辑表有条目、微流不增长），问题通常在快慢路径的同步，这是 OVS 特有、却让无数人误判为"控制器没下发"的经典现场。
本节要点回顾
- 三段式：协议代理 → 流水线抽象 → 转发引擎（软件路径或 TCAM）
- OVS 设计：内核微流缓存 + 用户态完整流水线
- 硬件三约束：TCAM 宽度、容量、指令模式
- 能力协商：Table-Features 是唯一可信的能力来源
交换机之间怎么连成网、控制器怎么"看见"拓扑？下一节从 LLDP 报文找答案。
