4.5 OpenFlow 扩展与定制
4.5 OpenFlow 扩展与定制
本节摘要：标准永远追不上需求。OpenFlow 留了三条扩展缝：Table-Features 的能力协商让控制器适配设备差异，OXM 厂商类与 Experimenter 消息让厂商插入私有字段与消息，NXT 类扩展则让 OVS 这类实现先行试验新特性。本节讲清三条通道的机制与适配成本，并讨论"什么时候不该扩展"。
学习目标
阅读完本节，你应当能够：
- 描述三条扩展通道各自的机制与边界
- 评估一个厂商扩展的引入代价
- 判断需求该走扩展还是走替代方案

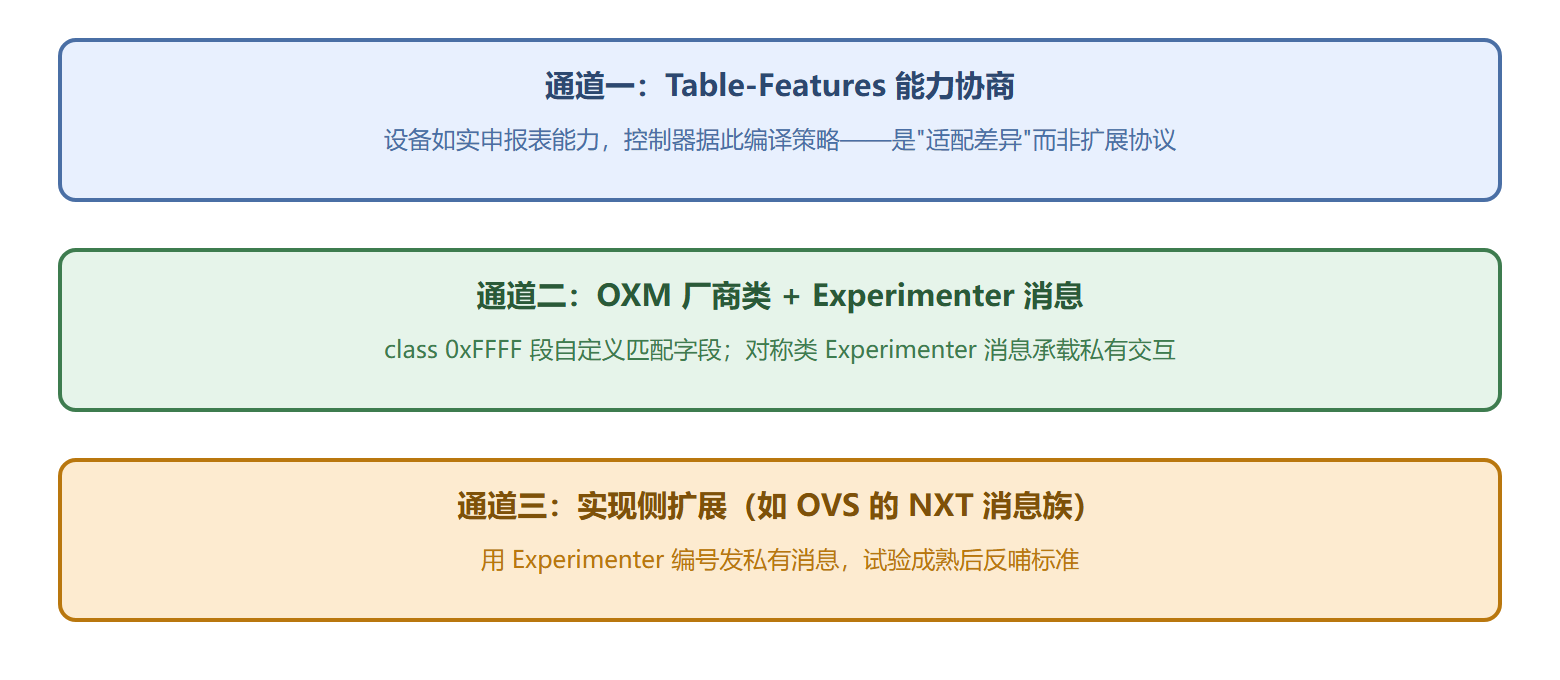

OpenFlow 扩展通道全景
三条通道的成本递增：能力协商零成本（本来就该做）；OXM 厂商类中等（控制器要认识新字段的语义）；Experimenter 消息最高（整套私有交互逻辑都要适配）。
一条扩展的解剖实例
以"匹配隧道 ID"这个常见需求为例，看扩展如何落地。标准 OXM 没有 VXLAN 的 VNI 字段，厂商（或 OVS 的 Nicira 扩展）做法：
OXM 厂商字段 TLV { oxm_class: 0x0001（Nicira 厂商类） oxm_field: 0（自定义：隧道 ID） oxm_hasmask: 1（支持掩码） value: 64 位隧道标识 } → 控制器下发 match 时用该 TLV，未适配的控制器解析报错或忽略
Wireshark 对已知厂商类有解析模板，未知类则显示原始十六进制——解剖现场遇到读不懂的 OXM，先查 class 归属。
控制器适配层伪代码 { if oxm_class in 已知标准类: 走标准解析路径 elif oxm_class == 0x0001 and oxm_field == 0: 调用隧道 ID 适配器 else: 记录告警日志，按策略丢弃或透传 } → 扩展只出现在适配器内部，应用层代码零改动
什么时候不该扩展
扩展是债务，每一处厂商绑定都在压缩可移植性。三个替代思路优先级更高：
- 用现有字段组合表达：很多"新需求"其实是已有字段+组表+多表的组合没想透
- 用元数据传递：WRITE_METADATA 在表间携带上下文，常常能顶替一个自定义字段
- 换数据面技术：如果扩展需求密集（如自定义协议头解析），P4 这类可编程数据面语言比在 OpenFlow 上打补丁更根本
⚠️ 常见坑：把 Experimenter 扩展写进核心转发逻辑，换一批交换机就全线重写。扩展应封装在控制器的"设备适配层"里，应用层只见抽象接口。
💡 关键直觉：能力协商是读设备的"体检报告"，扩展是给协议"动手术"——前者多多益善，后者能不做就不做。
扩展实例解剖：NXT_TUNNEL_ID 的来龙去脉
正文提到 OVS 的 NXT 私有扩展，这里把最著名的一条拆开看。OVS 早期需要在流表里匹配隧道 ID（VXLAN 的 VNI、GRE 的 key），标准 OXM 尚无此字段，于是 OVS 定义了私有类：oxm_class 取 0x0000 到 0x7fff 之间保留给实现自用的区段，NXT_TUNNEL_ID 使用其中的 0x0001 类、字段号 1、长度 8 字节。控制器下发匹配时，这条 OXM TLV 在标准解析器眼里是"未知类"，要么忽略要么报错；OVS 自己当然认识，照常装表。后来标准跟进，1.3 的 OXM_OF_TUNNEL_ID 进入 0x8000 基础类，私有字段"转正"。
这个案例的完整周期——实现先行、私有编码、使用验证、标准化吸收——是扩展通道的教科书样本。从它身上能读出扩展的真实成本曲线：写代码实现只占两成，剩下八成是让控制器框架理解这个类（Ryu 等要打对应补丁）、让运维工具能显示它、以及等待或推动标准化。所以"扩展先行"是快枪，也是技术债的开户。
决策演练：三个需求该不该走扩展
拿三个真实感强的需求练判断。需求一，"匹配用户自定义的一位标志位"。先试组合：隧道 ID 的低位本来就常被拿来做租户标志，metadata 八字节更是免费的自定义容器，WRITE_METADATA 写入、后表匹配即可表达，不需要扩展。需求二，"解析一个新的私有协议头再转发"。这超出了 OpenFlow 固定解析树的范畴，堆 OXM 无解，正确答案是 P4 可编程数据面，而不是在匹配字段上打补丁。需求三，"给现有 IPv6 流量计到期扩展计数"。已有字段够用，硬造扩展只为了让计数器多个名字，属于为扩展而扩展。三个需求三种答案，判断的准绳始终是那条成本排序：能用标准组合表达的绝不加字段，必须动解析树的直接换技术，介于两者之间的才认真评估 Experimenter 通道——并默认它会绑定供应商。
补充扩展决策的组织层面落点：凡是走扩展通道的代码，必须集中封装在"设备适配层"——上层应用只见抽象接口，不见 Experimenter 细节。这个纪律的价值在替换设备时兑现：换一批不支持该扩展的交换机，理论上只改适配层；若扩展细节散落在应用逻辑里，迁移成本等于重写。多数扩展项目的失败不是技术不通，而是半年后发现扩展逻辑与业务代码长在了一起，想拔拔不掉。代码评审时看到 Experimenter 字面量出现在应用层，应当视为与 SQL 注入同级的问题。
三条通道之外还有一种"零成本扩展"常被遗忘：cookie 与 metadata 的创造性使用。cookie 八字节是控制器私有的注释空间，可以把策略编号、批次号、租户号编进去，配合掩码查询实现"取出所有属于某次变更的规则"；metadata 八字节在流水线内传递上下文，能替代一部分自定义字段的诉求。两者都不需要交换机任何额外支持，属于纯粹的应用层约定，可移植性满分。评估扩展需求前先问一句"cookie 和 metadata 能不能顶上"，很多所谓的扩展就此消失。
最后一个提醒落在文档上：任何走 Experimenter 通道的扩展，必须随代码留下一页"扩展登记表"——类号、字段号、语义、引入版本、替代方案评估结论。设备异构环境里，这张表就是排错时的第一手线索，也是未来标准化时提交议案的底稿。
本节要点回顾
- 三条通道：能力协商（适配差异）、OXM 厂商类与 Experimenter（协议扩展）、实现侧私有消息（先行试验）
- 成本排序：协商 < 字段扩展 < 消息扩展，逐级绑定加深
- 替代优先：字段组合、元数据传递、必要时换 P4
- 工程纪律：扩展封装在设备适配层，不污染应用逻辑
高级特性讲完，下一章把这些解剖知识拼成真实部署。
