本节摘要：当多条流共享一个出口端口，排队顺序决定谁先走。OpenFlow 的 QoS 模型是：队列挂在端口之下（由队列配置协议管理），流条目用 SET_QUEUE 动作把包映射进队列，调度器按队列属性（最小速率、最大速率）裁决发送顺序。本节讲清这套分工，并把 Meter、队列、DSCP 三个工具拼成完整的 QoS 设计。

学习目标

阅读完本节，你应当能够：

1. 说明 OpenFlow QoS 三层分工（配置、映射、调度）
2. 配置端口队列并验证最小速率保障
3. 组合 Meter 与队列设计分级服务

三层分工

OpenFlow 标准刻意只管"中间一层"：SET_QUEUE 动作把包分进队列。队列本身的创建与属性由配套机制完成（OVS 用其自身的队列配置，硬件交换机各有配置通道），端口属性消息则让控制器能读到队列的最小/最大速率。这样设计的原因是调度器深植于硬件，标准化它的行为不现实。

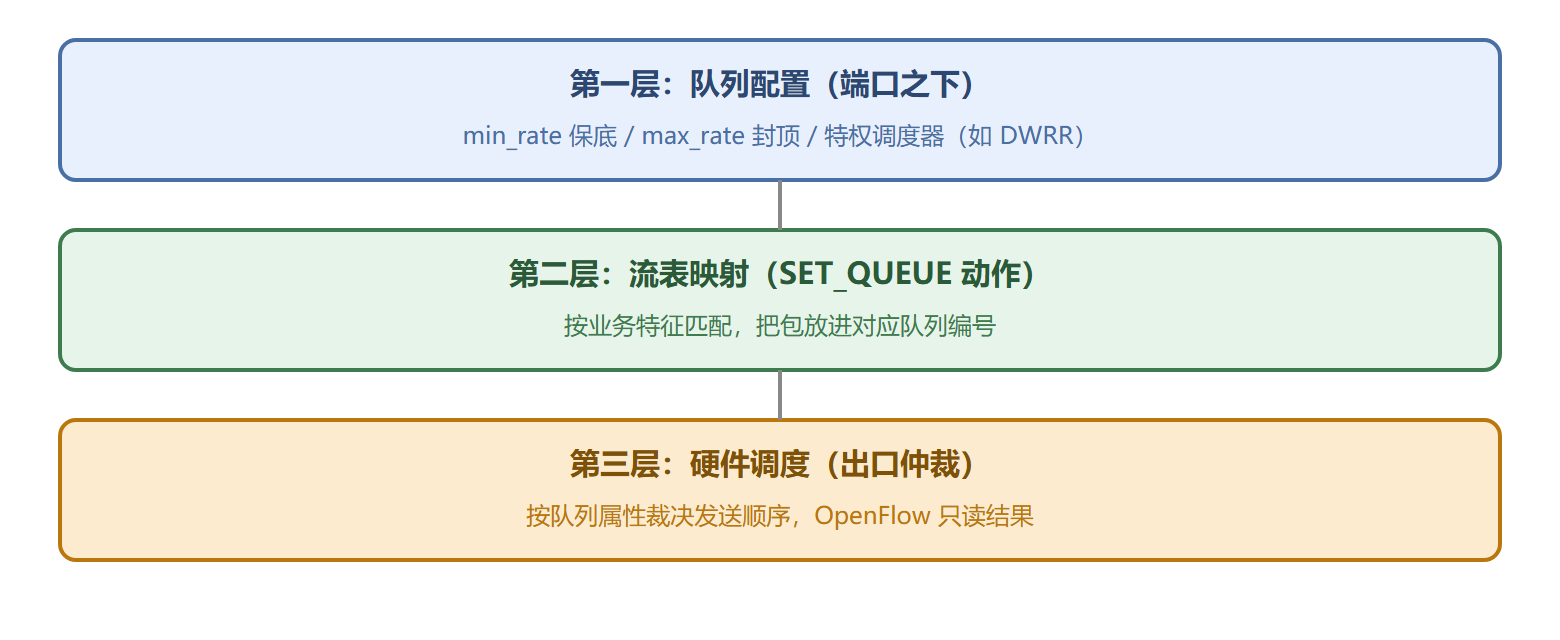

OpenFlow QoS 三层分工图

动手：两队列保底实验

OVS 上给端口 2 配两个队列（0 号保底 5 Mbps、1 号保底 10 Mbps），再让不同流量走不同队列：

# 建队列（OVS 的 QoS 配置走其自身接口）
sudo ovs-vsctl set port s1-eth2 qos=@q -- \
  --id=@q create qos type=linux-htb queues=0=@q0,1=@q1 -- \
  --id=@q0 create queue other-config:min-rate=5000000 -- \
  --id=@q1 create queue other-config:min-rate=10000000

# 流表分流：TCP 走高保障队列 1，其余走队列 0
sudo ovs-ofctl -O OpenFlow13 add-flow s1 \
  "tcp,in_port=1,actions=set_queue:1,output:2"
sudo ovs-ofctl -O OpenFlow13 add-flow s1 \
  "ip,in_port=1,actions=set_queue:0,output:2"
​

同时从 h1 起一个 TCP 与一个 UDP 大流量打向 h2，拥塞时 UDP 吞吐被压到保底值附近，TCP 拿到它的保底——分层效果即刻可见。队列统计用 Multipart 的 QUEUE 类型拉取，含每队列的收发字节数。

拼装：三级 QoS 体系

单靠队列或单靠 Meter 都不完整。工程上的惯用拼法：

一个语音网络的例子：入向 Meter 把每路通话限在 100 kbps；语音流匹配 DSCP EF 进保底队列；背景流量被 remark 成尽力而为；端口扫描流量额外进 max_rate 极小的队列。四条流表规则加两个 Meter，全部用已学过的报文机制实现，没有一行设备 CLI。

⚠️ 常见坑：以为 SET_QUEUE 万能——队列数量与调度算法是硬件能力，虚拟环境（Mininet 的 veth）与真实 ASIC 的表现差异很大，方案要在目标硬件上重测。
⚠️ 常见坑：只设 max_rate 不设 min_rate，拥塞时所有队列一起饿死，保底才是重点。

💡 关键直觉：QoS 的本质是"在拥塞发生前定好谁让谁"。队列定相对顺序，Meter 定绝对上限，DSCP 是两者之间传递信号的信使。

动手：OVS 上配一组真队列

正文讲了三层分工，OVS 的队列属性要走它自己的接口（OpenFlow 协议只管 SET_QUEUE 映射，不管属性怎么来）：

# 在 s1-eth2 口上建 QoS，含两个队列：保底 8Mbps 与尽力而为
sudo ovs-vsctl set port s1-eth2 qos=@q1 -- \
  --id=@q1 create qos type=linux-htb queues=0=@q0,1=@q1 -- \
  --id=@q0 create queue other-config:min-rate=8000000 -- \
  --id=@q1 create queue other-config:max-rate=2000000
# 流表把 TCP 映射进高保障队列 0，其余进队列 1
sudo ovs-ofctl -O OpenFlow13 add-flow s1 \
  "table=0,priority=200,tcp,nw_src=10.0.0.1,actions=set_queue:0,normal"
sudo ovs-ofctl -O OpenFlow13 add-flow s1 \
  "table=0,priority=100,ip,actions=set_queue:1,normal"
# 观察：h1（队列 0）稳在约 8Mbps，h3（队列 1）挤剩余带宽
sudo ovs-ofctl -O OpenFlow13 dump-queues s1 2
# 输出：queue 0: tx_bytes=... tx_packets=...  两队列计数分离增长
​

这个实验的关键观察点不是绝对速率，而是"拥塞时的分配行为"：把两个 iperf 的总需求调到超出端口容量，看保底是否兑现。若 h1 的吞吐被压到保底以下，先查内核 qdisc（linux-htb 需要内核支持）、再查 min-rate 的单位（OVS 用 bit/s）与端口实际速率的匹配。同样值得一看的是队列统计的读取路径——dump-queues 走的是 Multipart 的 QUEUE 统计，这正是 6.2 节监控三口井之一，此处先埋一个入口。

min_rate 的语义细节：权重而非保证

实现层面 min_rate 在很多平台上是按比例分配的权重而非硬性预留：两个队列各配 min-rate 5M，总带宽 10M 时各得 5M；总带宽 8M 时按 5:5 比例各得 4M。也就是说"保底"只在拥塞仲裁里按权重兑现，不等于带宽预留。要硬保证得把保底队列的最大速率也封住（min 加 max 夹紧），避免它空闲时吞掉全部剩余带宽。这些细节在 datasheet 里通常一句"支持 8 队列"带过，真正的语义只有实验和 Multipart 回读能说清——这也是本教程反复强调"信报文不信宣传"的又一处体现。

本节要点回顾

• 三层分工：配置（队列属性）→ 映射（SET_QUEUE）→ 调度（硬件仲裁）
• 关键属性：min_rate 保底比 max_rate 封顶更重要
• 三级体系：Meter 入口执法 + DSCP 传递信号 + 队列出口调度
• 验证：拥塞下并行打流，观察各队列吞吐贴合保底

最后一块拼图：协议之外的扩展与定制，下一节收束本章。
