5.1 OpenFlow 典型应用场景
5.1 OpenFlow 典型应用场景
本节摘要：OpenFlow 的落地集中在三大类场景：数据中心网络虚拟化（多租户隔离与灵活编址）、流量工程（骨干链路的按需调度）、接入与安全（策略随行与快速隔离）。本节逐场景拆解它用到的协议机制，把前四章的解剖零件映射到真实需求上。

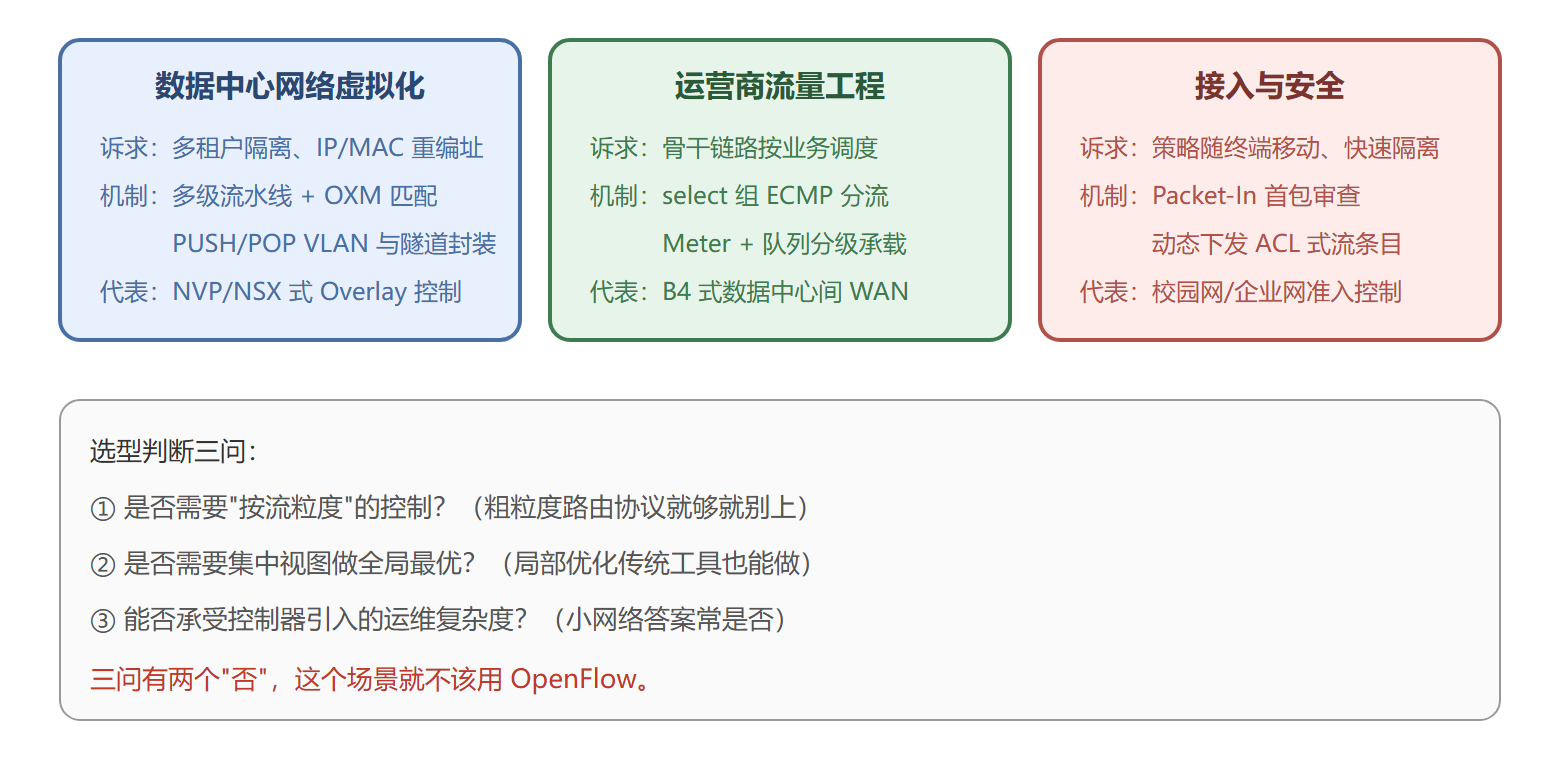

典型场景与机制映射
场景一：网络虚拟化的流水线设计
多租户是最能体现 OpenFlow 价值的场景。一个经典的三级流水线：Table 0 按入端口与隧道头做租户分类（写入 metadata 携带租户标识）；Table 1 在租户上下文里查目的虚机位置（匹配叠加逻辑 IP/MAC）；Table 2 做封装与出端口（PUSH 隧道头、SET_FIELD 改 TTL）。隔离不靠 VLAN 数量上限，而靠 metadata 的 64 位空间——租户规模从 4 千跃升到天文数字。
虚机迁移时控制器只改 Table 1 的位置映射，IP 与 MAC 保持不变——这是虚拟化场景选择"逻辑编址 + 集中映射"的根本原因。
场景二：流量工程的组表设计
Google 的 B4 网络是这个场景的教科书案例：数据中心间 WAN 链路昂贵，需要让优先级低的备份流量填满带宽、让交互流量永远走低延迟路径。OpenFlow 的贡献在于集中式带宽计算 + select 组实时分发——控制器算出各流的最优路径，下发流表与组表，交换机数据面哈希分流，故障时 fast failover 组本地切换。
关键配置思路（简化伪代码）：
if flow.priority == INTERACTIVE: route = shortest_latency_path() elif flow.priority == BULK: route = max_residual_bandwidth_path() # 填谷 install: match=5元组 → group=select[桶=路径各出口]
场景三：策略随行的实现
终端移动（无线漫游、笔记本换口）后安全策略必须跟着走。OpenFlow 解法：交换机把首包 Packet-In 上送，控制器查终端身份与策略库，动态下发该终端的 ACL 条目；终端换口时旧条目按 idle 超时自然消亡，新位置的条目即时生成。策略绑定到"终端指纹"而非端口——这是传统 ACL 做不到的。
⚠️ 常见坑：把三类场景的需求混在一个控制器应用里做。三个场景的策略计算频率、故障容忍、表项规模差异巨大，应该拆成独立应用共享拓扑服务，而不是一锅炖。
💡 关键直觉：每个成功场景的共性是"集中视图带来的全局最优"显著大于"控制器引入的复杂度"。先量化这个差值，再决定上不上。
场景拆账：网络虚拟化的流水线逐表设计
正文给了三大场景的机制映射，这里把场景一的流水线展开成逐表设计稿，体会"机制如何拼装"。目标是两租户共享同一物理网，地址空间随意重叠。表 0 做分类：按入端口打隧道 ID 或 metadata 租户标；表 1 做租户内学习转发：匹配 metadata 加目的 MAC，命中则改写隧道头并从相应隧道口输出；表 2 做出口封装：统一 PUSH 隧道头、SET VNI、输出。三张表各司其职，任何一张坏掉都能独立定位。
# 表0 分类（伪流表，说明语义） table=0 priority=100 in_port=1 actions=write_metadata:0x1/0xf,goto_table:1 table=0 priority=100 in_port=2 actions=write_metadata:0x2/0xf,goto_table:1 # 表1 租户内转发（metadata 高 4 位 = 租户号） table=1 priority=200 metadata=0x1/0xf,dl_dst=aa:bb:cc:00:00:01 actions=load:0x64->tun_id[0..31],goto_table:2 table=1 priority=1 metadata=0x1/0xf actions=CONTROLLER:128 # 租户1 miss 上送 # 表2 出口封装 table=2 priority=100 actions=set_field:10.0.0.9->tun_dst,output:3
设计里有两个容易忽略的细节。其一，miss 上送必须带租户标，否则控制器分不清未知包属于哪个租户，学习就串了；这就是表 1 的 CONTROLLER 动作要挂在 metadata 匹配之后的原因。其二，表间跳转的方向受限（GOTO 只能向后）天然强制了"分类在前、封装在后"的秩序，设计流水线时先把不可逆的次序画出来，再往里填规则，比拿到需求直接堆条目要稳得多。这套逐表设计法可以直接套用到任何多租户或分段策略场景。
场景二补充：流量工程里的组表与链路权重
流量工程的核心是把"选路决策"从分布式协议收回到控制器。落到流表上是两级结构：控制器算出下一跳后，向边缘交换机下发"前缀 → select 组"的规则，组内各桶对应不同出口链路，权重即流量分担比。链路利用率由 Multipart 统计周期回读，超阈值就 MODIFY 组的桶权重——注意是改组而不是改流，几百条引用同一组的流条目瞬间受益，这正是 4.1 节 indirect 组思想在工程上的复利。集中式选路收益最明显的场景是机房间备份链路利用：传统协议要么主备闲置、要么等价分担五五开，集中控制可以按实时负载七三、八二动态调，带宽采购成本直接下来。
最后给一个反向的清醒剂：三大场景之外，OpenFlow 也有明确的不适用面。纯办公网这种"连通性即需求"的环境，集中控制带来的复杂度换不来对应收益；强依赖传统路由协议动态性的广域互联，硬上集中控制要先解决控制器可达性与收敛等价性两座大山。判断框架就是正文那三问的逆向版——若流粒度用不上细匹配、全局最优收益不显著、团队运维承受力有限，那么答案不是"换个更好的控制器"，而是"不该用"。知道边界与知道能力同样重要，这决定了项目预算花在刀刃上还是坑里。
本节要点回顾
- 三大场景：网络虚拟化（流水线 + metadata）、流量工程（select 组 + 集中计算）、策略随行（Packet-In 动态 ACL）
- 选型三问：流粒度、全局最优、运维承受力
- 成功共性：全局最优收益必须显著大于集中化成本
场景定了，控制器怎么摆？下一节讲部署模型。
