6.3 OpenFlow 生态系统

6.3 OpenFlow 生态系统

本节摘要：OpenFlow 的生态由五类角色构成：标准组织（ONF 及其后续演进）、控制器实现（Ryu、OpenDaylight、ONOS）、数据面实现（OVS、商用芯片、白盒交换机）、上层的编排与云平台、以及教学实验工具链。本节绘出版图并说明各角色的位置关系，帮你定位可复用的组件。

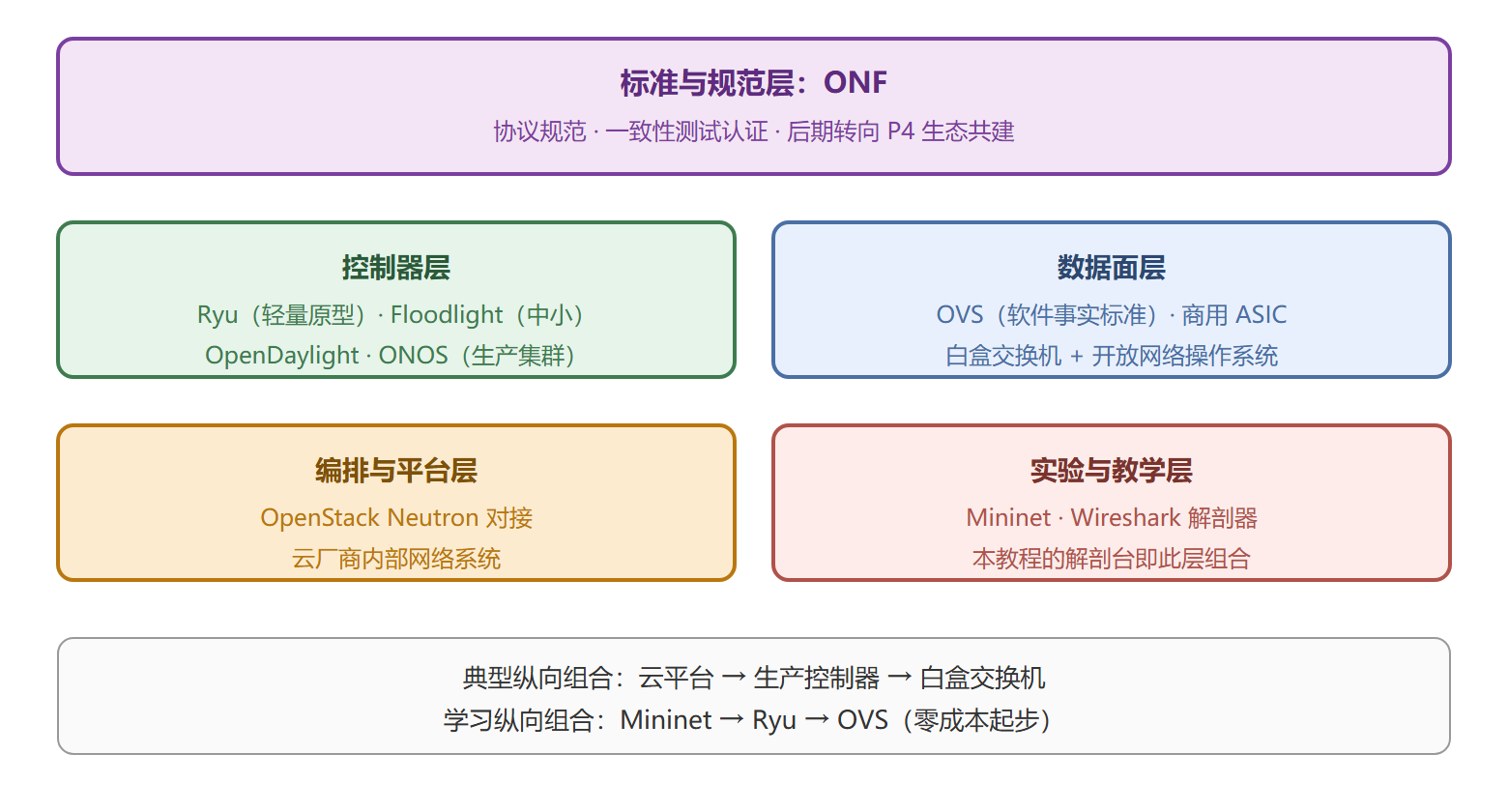

OpenFlow 生态角色版图

各层要点

标准层。ONF 自 2011 年起维护规范并运营一致性认证——通过认证的设备在 Table-Features 等细节上更可信。2010 年代后期 ONF 重心转向 P4 生态，OpenFlow 规范进入维护期，这是生态事实而非缺陷：协议稳定，部署照旧。

控制器层。选择逻辑 3.1 节讲过；生态角度补充一点：OpenDaylight 与 ONOS 的社区规模和商用案例远多于小项目，招人与求助都更容易，这是生产选型的隐性权重。

数据面层。OVS 是事实标准——你在云平台里跑的每一台宿主机几乎都有它。白盒路线（开放网络操作系统加通用硬件）则把"支持 OpenFlow"从厂商承诺变成可验证采购项。商用 ASIC 的能力差异（4.5 节的 Table-Features）依然存在，采购时要求逐项演示而非看 datasheet。

平台与教学层。云平台的 SDN 集成（5.4 节）是最常见的"隐身 OpenFlow"——很多工程师每天在用而不知。教学层的 Mininet 与 Wireshark 组合本教程全程使用，足以支撑到相当深的实验。

三阶段组合推荐

⚠️ 常见坑：学习阶段直上 OpenDaylight——庞大的安装与概念体系会淹没协议本身的学习。先用 Ryu 把消息级机制吃透，再换平台不迟。

版本考古：从组件版本读出系统能力

生态版图是空间视角，工具链的版本输出则能快速读出一套环境的能力坐标。拿到陌生环境，三分钟体检可以做这些：

ovs-vsctl --version        # OVS 版本 -> 支持的 OF 版本与语法特性
# 输出示例：Open vSwitch 2.17.7，支持 OpenFlow 1.0-1.4（--enable-oftest 之外）
dpkg -l | grep -E "ryu|openvswitch" | awk '{print $2, $3}'
# 环境里装了哪些角色：控制器、交换机、工具各在什么版本段
ryu-manager --version 2>/dev/null || echo "无 Ryu"
# 有版本输出即可判断能跑 1.3 应用还是只能 1.0 时代的教材代码
​

为什么要做这个体检：生态组件的版本差异直接决定你能复现哪一版教程与论文。2012 年前的经典 SDN 论文代码基于 1.0 单表，在只讲 1.3 的环境里跑不起来，反之 1.3 的 Meter 实验在老 OVS 上会直接报不支持的指令。读论文或接手项目时，先看它依赖的控制器与 OF 版本，再对照环境体检结果，能省掉大量"代码没错就是跑不通"的时间。

白盒交换机：协议支持变成采购项

生态里值得单独一提的角色是白盒交换机。它把传统上"整机厂商绑定"的一层拆开：裸机硬件加 NOS（网络操作系统，如基于 OVS 或 SONiC 的发行版）由采购方自由组合，OpenFlow 或其他南向协议的支持程度从"厂商宣传"变成可以在验货时实测的采购条款。这对协议生态的意义是双向的：一方面支持能力变得可核查、可对比，倒逼实现质量；另一方面采购方必须自己具备 dump-table-features 这类验收能力（3.2 节的内容在这里变成商务动作）。白盒路线在超大规模数据中心已成主流，在一般企业网仍是少数派，但它重塑了"谁对转发生为负责"的边界——答案从厂商变成了你自己的团队，这也是理解生态演进不可忽略的一块。

生态一节最后给一张时间感：这套生态的活跃期高度集中在 2011 到 2017 年，此后核心组件进入维护成熟期——OVS 仍在稳定迭代，ONOS 与 ODL 的社区节奏放缓但生产存量巨大，Ryu 基本冻结在成熟态。这不是衰败而是基础设施化的正常轨迹，就像今天没人讨论 TCP 栈的"活跃度"。选型时"社区是否活跃"的权重应相应下调，"存量案例与文档完备度"上调；学技术时同理，这个领域的知识半衰期比流行框架长得多，恰恰因为它的演进已经慢下来了。

给学习者再画一条生态内的能力迁移路径：Ryu 的代码库本身就是教材——simple_switch 的几十行代码浓缩了学习式转发全部要点，流量监控、防火墙、最短路路由的示例应用各对应本教程的一个章节主题；OVS 的手册页与 ovs-ofctl 的 usage 输出是最准确的语法参考，比多数二手教程可靠。把"读官方示例源码"作为刷完本教程后的下一步，生态里现成的代码资产远比想象中丰富，而且都在生产里被反复锤炼过。

顺带说明版本体检的输出怎么读：OVS 的版本号首位对应大版本线，2.17 属于长期支持线，1.3 及以下的消息行为与文档一致、多表与 group 特性完整；Ryu 无输出不代表环境坏了，可能只是装在虚拟环境里，用 pip list 查更稳。把这些小信号的判读习惯养起来，陌生环境的评估就从"感觉能跑"变成有依据的结论。

# 组合体检：一条命令看清南向版本协商结果
ovs-ofctl -O OpenFlow13 dump-features br0 | head -5
# 看到 OF1.3 字样即协商成功；若回退显示 OF1.0，说明某端配置未放开高版本
​

协商结果要与版本号互相印证：dpkg 报告的 OVS 版本说明"能力上限"，dump-features 的协商输出说明"实际工作版本"，两者不一致通常指向桥上忘了设 protocols 字段——一条 ovs-vsctl set bridge br0 protocols=OpenFlow13 就能解决，这也是接手环境时最常见的一分钟修复。

本节要点回顾

• 五层版图：标准（ONF）、控制器、数据面、编排平台、教学工具
• 事实标准：OVS 统治软件数据面，白盒路线把协议支持变成采购项
• 三阶段组合：Ryu+Mininet 学习，生产选 ONOS/ODL + 认证设备
• 选型三看：活跃度、案例、团队匹配

生态的现状是静止的快门，下一节放的是影片——SDN 的去向。
