本节摘要：OpenFlow 网络的可观测性全部来自协议自带的三类数据：Multipart 统计（流、表、端口、队列、Meter 的计数器）、Asynchronous 事件（Flow-Removed、Port-Status）、以及流表本身的审计转储。本节讲怎么把它们组织成监控与变更管理的闭环，并给出告警设计的实用阈值。

学习目标

阅读完本节，你应当能够：

1. 列出 Multipart 的常用统计类型与采集节奏
2. 设计流表规模与表命中率的监控告警
3. 建立流表变更的审计与回滚机制

三类数据源

管理一个"看不见包路径"的网络，数据要从协议里抠。可用的三口井：

• Multipart-Request/Reply：控制器主动拉取的统计族——FLOW（每条目计数）、TABLE（表级聚合）、PORT（端口收发错丢）、QUEUE（队列吞吐）、METER（限速器命中）、PORT-DESC（端口属性）
• 事件流：Flow-Removed（条目为何消失：idle 超时、hard 超时、被删）、Port-Status（链路翻动）
• 流表转储：某时刻的全量规则快照，用于审计与事后追因

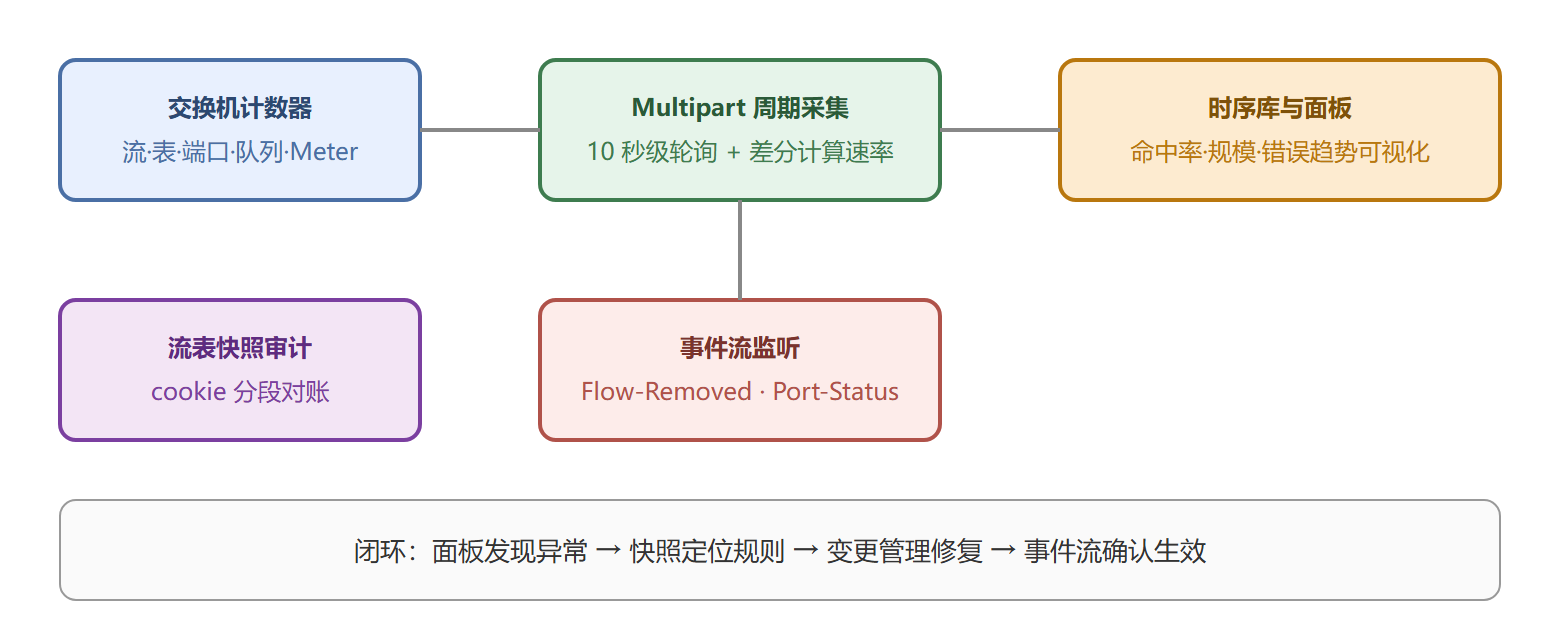

监控数据流闭环

五个值得设的告警

阈值给的是起点，按自己基线调：

采集脚本骨架（伪代码示意差分逻辑）：

prev = {}
def poll(datapath):
    req = datapath.ofproto_parser.OFPMultipartRequestStats(datapath, 0)
    datapath.send_msg(req)               # FLOW 统计请求
def on_reply(ev):                        # 统计应答回调
    for stat in ev.msg.body:
        rate = (stat.packet_count - prev.get(stat.cookie, 0)) / interval
        record(cookie=stat.cookie, pps=rate)
        prev[stat.cookie] = stat.packet_count
​

变更管理与审计

流表是"活的配置"，比静态配置文件更难追责。三条纪律：

1. 一切变更带 cookie：应用身份编码进 cookie 高位，任何一条规则都能回答"谁装的、为什么装"
2. 快照对账：定期转储与控制器内的"应装清单"比对，孤儿条目（设备有、控制器不知）标红——它们往往是上次部署的残留或攻击痕迹
3. 回滚预案：部署前记录受影响 DPID 的快照，回滚即重放旧条目；配合 Barrier 确认删除与安装的原子边界

⚠️ 常见坑：只监控端口流量不监控流表健康。业务慢的根因常常是"规则没命中"而非"链路拥塞"——没有表级命中率指标的网络是半盲的。
⚠️ 常见坑：Multipart 轮询太猛反成攻击。大流表的 FLOW 统计回复能到 MB 级，采集节奏要在信息量与开销间取平衡。

动手：把三类数据源拉成一条基线

监控闭环的第一步是能自动化拉取三类数据。控制器侧用 Ryu 的统计采集可以很短：

# 每 5 秒向所有交换机要一次端口与流表统计（应用骨架节选）
@set_ev_cls(ofp_event.EventOFPStateChange, MAIN_DISPATCHER)
    def state_change(self, ev):
        for dp in self.datapaths.values():
            parser = dp.ofproto_parser
            dp.send_msg(parser.OFPPortStatsRequest(dp, 0, ofp.OFPP_ANY))
            dp.send_msg(parser.OFPFlowStatsRequest(dp, 0, None))
​

拉回来的原始数字要变成基线才有告警价值。实用做法是给每个端口维护两个滑动窗口速率（5 分钟、1 小时），miss 上送速率、表规模、错误包率各自算基线中位数与峰值，告警阈值取基线的倍数而不是拍脑袋常数。五个告警的判定由此具体化：表规模超基线两倍且持续增长（疑似洪刷或泄漏）、miss 命中占比异常抬升（兜底规则接了不该接的流量）、上送速率超基线三倍（扫描或流表失效）、端口错误包率非零（物理层劣化，往往先于链路 down）、Flow-Removed 频次突增（规则被超时大批回收，多半是匹配写宽了或流量断流）。

变更纪律的落地形态

审计三件套（cookie 溯源、快照对账、回滚预案）落到实处长这样：每次变更前 dump-flows 存档并打时间戳；变更批次使用独立 cookie 段，出问题按段整体删除即回滚；变更后对账脚本 diff 新旧快照，多出来的与没生效的条目分别列出。这套流程用几十行脚本就能搭起来，但它把"变更出事找一晚上"压缩成"五分钟定位到批次"，是投入产出比最高的一件工具。更成熟的环境再加一层：把快照 diff 的结果与控制器决策日志按 xid 关联，任何一条"计划外条目"都能反查到是哪个应用哪次决策放的——这就是规则视角审计的完全体。

管理一节收尾补一个视角切换的提醒：从设备视角到规则视角，意味着故障归因的单位从"哪台设备坏了"变成"哪条规则错了"。同一现象在两个视角下的命名完全不同——"网络慢"在规则视角下是"某条宽匹配把两条租户流挤进了同一队列"，"时通时断"是"某组带 idle 超时的规则在流量间歇下反复生灭"。培养这个视角最快的办法是坚持写规则级的事故记录：每次故障记下涉事条目的完整五元组（cookie、优先级、匹配、动作、超时），积累十几条后，你会发现自己看抓包的方式已经换了眼睛。

本节要点回顾

• 三口井：Multipart 统计、Asynchronous 事件、流表快照
• 五个告警：表规模、miss 命中率、上送速率、端口错误、删除频次
• 变更纪律：cookie 溯源、快照对账、回滚预案
• 思维切换：从设备视角到规则视角
