3.2 特征描述符

3.2 特征描述符

本节摘要：检测器回答"特征在哪"，描述符回答"特征长什么样"——把关键点邻域编码成定长向量或二进制串，才能跨图比对。本节拆解 SIFT 的尺度空间与梯度方向直方图编码、ORB 的二进制串与汉明距离思想，给出"精度、速度、专利"三维选型表。核心结论：离线高精度用 SIFT，实时与移动端用 ORB。

从项目需求看本节目标

阅读完本节，你应当能够：

1. 用 SIFT 或 ORB 一步完成检测加描述，拿到关键点与描述符矩阵
2. 解释 SIFT 的三层结构：尺度空间找位置、主方向定旋转、直方图做编码
3. 说清 ORB 二进制描述符为什么比对快、BRIEF 为什么需要旋转补偿
4. 按任务在 SIFT、ORB 之间做出有依据的选择
5. 读懂描述符矩阵的形状含义与 dtype 约定

先跑起来：两行拿到描述符

import cv2

img = cv2.imread('box.jpg', cv2.IMREAD_GRAYSCALE)

sift = cv2.SIFT_create()
kp1, des1 = sift.detectAndCompute(img, None)     # None 表示不用掩码

orb = cv2.ORB_create(nfeatures=1000)
kp2, des2 = orb.detectAndCompute(img, None)

print(des1.shape, des1.dtype)    # 例如 (823, 128) float32
print(des2.shape, des2.dtype)    # 例如 (1000, 32) uint8
​

两个输出结构相同、内容迥异。kp 是关键点对象列表（坐标、尺度、方向、响应强度），des 是描述符矩阵——每行对应一个关键点。SIFT 的矩阵是 N 行 128 列的 float32，每个描述符是 128 维浮点向量；ORB 是 N 行 32 列的 uint8，每行 32 个字节、256 个比特位，每 bit 是一次邻域亮度比较的结果。形状与 dtype 的差异背后是两套完全不同的编码哲学，也是浮点距离与汉明距离的分野——直接决定下一节匹配器怎么选。

画出来看看检测到的关键点长什么样：

vis = cv2.drawKeypoints(img, kp1, None, flags=cv2.DRAW_RICH_KEYPOINTS)
​

RICH 标志会画出每个点的圆圈（半径即尺度）与短线（方向即主方向），SIFT 的"带方向的圆"一眼就能看懂。

核心原理：从邻域到可比对的编码

2.1 SIFT：一部精密的编码机器

SIFT（尺度不变特征变换）要同时解决四个问题：换了尺度、转了角度、变了亮度、换了视角，描述符还得"认得出同一个点"。它分三步走。

第一步，尺度空间定位。同一物体在两张图里大小不同，固定窗口的检测必然错位（上一节实验 4 已验证）。SIFT 的解法是把图与不同 σ 的高斯核卷积、再相邻层相减得到差分高斯（近似拉普拉斯），堆成一个金字塔；在"空间 × 尺度"的三维立方体里找局部极值，极值点的三个坐标就是位置加尺度——窗口大小随物体大小自适应，尺度不变性由此而来。

第二步，主方向分配。在关键点邻域内统计梯度方向直方图，取峰值方向作为该点的"主方向"，此后所有计算都以主方向为坐标原点。图像旋转时主方向跟着转，局部坐标系同步旋转——旋转不变性由此而来。drawKeypoints 里那根短线画的就是它。

第三步，梯度直方图编码。以关键点为中心取 16×16 邻域，切成 4×4 个子区，每个子区统计 8 个方向的梯度直方图，拼接成 4×4×8 = 128 维向量。梯度对亮度平移天然不敏感（差分消掉常数），再归一化并把过大的分量截断（抑制非线性光照突变），鲁棒性最后一环扣上。

128 维浮点向量之间的相似度用欧氏距离衡量，越近越像。这套 1999 年由 David Lowe 提出的方案至今仍是精度标杆，代价是计算量大——每个点都要金字塔加直方图全套伺候。

2.2 ORB：把"像不像"变成"几个比特不同"

ORB（Oriented FAST and Rotated BRIEF）是 2011 年为实时场景打造的组合拳：检测环节用 FAST（快），加 Harris 打分排序取质量最高的前 N 个，再加金字塔实现尺度层、加灰度质心法算主方向；描述环节用 BRIEF——在邻域里按预定模式取成对的像素点，比较亮度，亮者为 1 暗者为 0，256 对比较拼成 256 bit 的二进制串。ORB 的"O"与"R"正是给 FAST 与 BRIEF 补上方向与旋转：BRIEF 原版一旋转就乱套，ORB 按主方向把采样模式整体旋转后再比较，救回了旋转不变性。

二进制串的比对只要做异或再数 1 的个数（汉明距离），CPU 有专门指令，比 128 维浮点距离快一个数量级——这是 ORB 速度的第二来源（第一是 FAST 检测）。移动端、无 GPU 的实时跟踪、上万点规模的批量匹配，都是 ORB 的主场。

2.3 选型三维表

SURF 不在表里单列：它曾是 SIFT 的提速版，长期受专利保护，多数 OpenCV 发行包已不包含，新项目没有理由再选它。

描述符生成流水线

工程实践要点

3.1 接口版本差异

SIFT 的接口位置随版本迁移过：4.4 以后主模块直接 cv2.SIFT_create()，更老版本在 contrib 的 xfeatures2d 下。报"没有该属性"先查版本（第 1 章第 2 节的排查表），再决定升级包还是改代码。ORB 的 nfeatures 参数是产出上限，默认 500 往往不够用，按场景给到 1000–5000。

3.2 关键点质量决定匹配上限

描述符再好也救不住糟糕的关键点。检测前的两步预处理（轻度高斯平滑、必要的对比度拉伸）常比换描述符更见效。另一个实用技巧：drawKeypoints 先可视化看一眼分布，点全挤在背景纹理上就调 mask 或加大 goodFeaturesToTrack 式的间距控制。

3.3 描述符数量的匹配预算

1000 对描述符暴力匹配是 100 万次距离计算，SIFT 浮点距离在 CPU 上要几秒；ORB 汉明距离毫秒级。预算紧张时的两个选择：用 FLANN 加速（下一节），或先降采样减少关键点数量。"匹配慢"的锅常常不在匹配器，在特征点给太多。

⚠️ 常见坑：把 SIFT 描述符喂给按汉明距离算的匹配器（或反之）。NormTypes 对不上，距离全是无效值，匹配结果看起来"能跑但全是错的"。口诀：浮点描述符配 NORM_L2，二进制描述符配 NORM_HAMMING，一一对应别混。

3.4 动手实验清单

1. 同一张图分别用 SIFT 与 ORB 检测描述，drawKeypoints 对比数量与分布。
2. 把图旋转 30 度再做一次，对比两种描述符的关键点主方向是否同步旋转。
3. 缩小到 50% 再做一次，观察 ORB 关键点数量的衰减与 SIFT 的尺度自适应。
4. 打印两种描述符矩阵的 shape 与 dtype，写下它们分别该配哪种距离度量。

3.5 两套编码哲学的对照全景

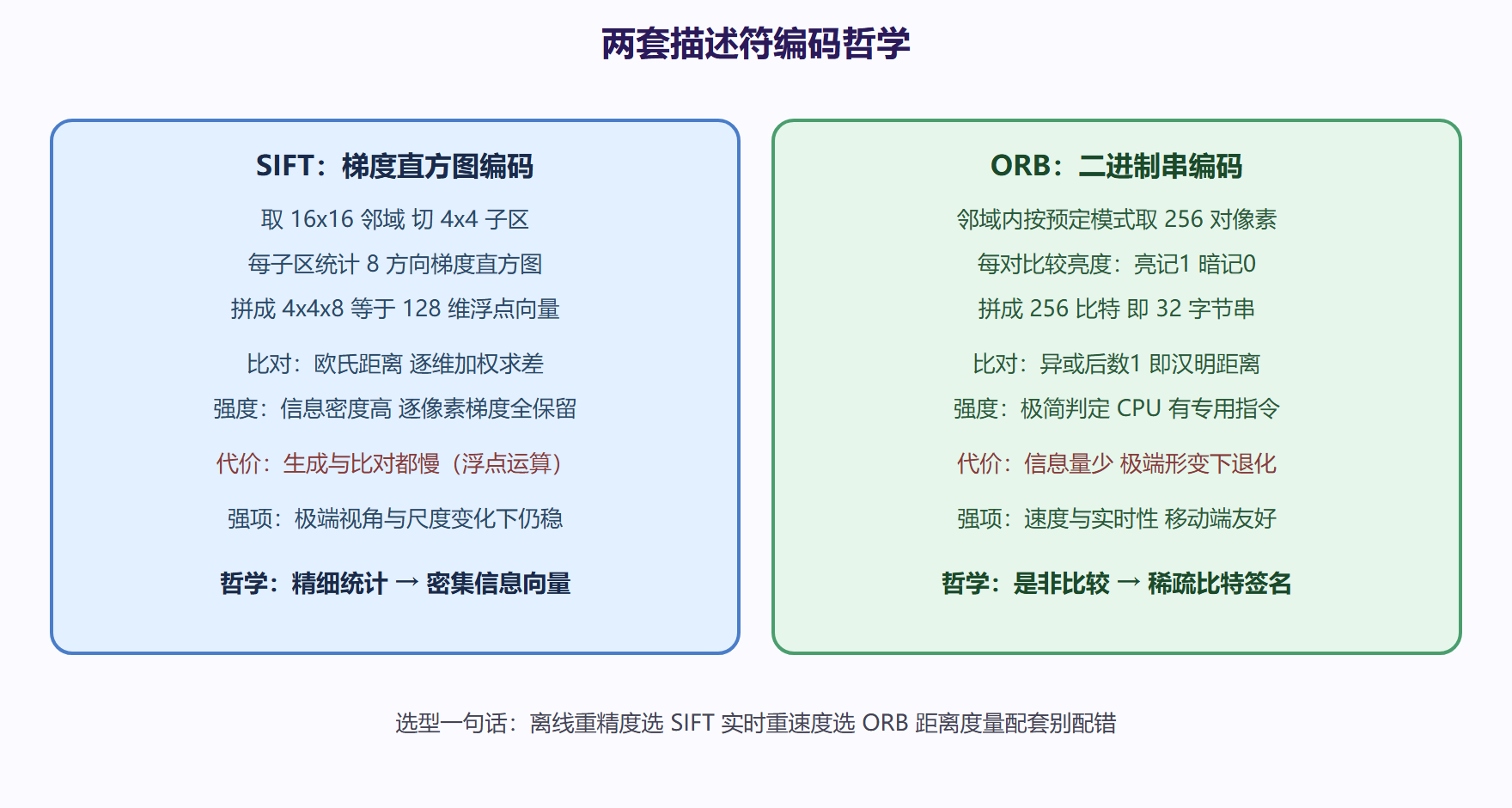

SIFT 与 ORB 编码机制对比

3.6 常见疑问与解答

描述符维度越高越准吗？

在合理范围内是的（16 维与 128 维的 SIFT 差距明显），但边际递减且伴随代价：维度翻倍计算翻倍、样本不足时高维空间里的距离反而失去区分度（维度灾难）。ORB 的 256 比特是大量实验的甜点位——再长，速度优势被侵蚀，精度收益趋零。

同一张图能混用两种描述符吗？

技术上可行（各自匹配后合并结果），实践上极少这么做——两套距离度量无法直接比较远近，合并逻辑复杂且收益模糊。选定一种贯穿全流程，是更工程化的选择。

主方向估计错了会怎样？

描述子整体"转错角度"，与正确描述的距离骤增，表现为匹配漏配。纹理环形对称的目标（车轮、圆桌）主方向天然不稳定，是匹配漏检的常见场景——这类目标上 ORB 的旋转补偿反而是负担，可考虑关掉方向的 BRIEF 变体或换方法。

3.7 实战配方：一次完整的检测描述实验

跑一遍对照实验，把本节所有概念落到实测数据上，比读三遍正文有效。

实验设置：同一物体（ textured 的盒子或书）拍三张图——原图、旋转三十度、缩小到一半。三张图各跑 SIFT 与 ORB，记录六个指标：关键点数量、检测耗时、描述耗时、描述符矩阵形状。

预期结果与解读：SIFT 的关键点在缩放图上衰减明显少于 ORB（尺度空间的直接证据）；ORB 的两项耗时快一到两个数量级（二进制编码的功劳）；旋转图上两者的主方向标记都同步偏转（drawKeypoints 的短线可视化）。

进阶一步：把三张图两两配对做第 3 章第 3 节的匹配流程，记录比率测试后的匹配数与 RANSAC 内点数。你会得到一张直观的"形变容忍度"表：原图对旋转图匹配数尚可，对缩小图骤减——这正是"ORB 对大尺度变化退化"的量化版本，也是选型时该背下来的经验数字。

这份实验的价值不止于验证结论，更在于它给了你一套"新场景快速评估"的方法：换任何目标、任何拍摄条件，跑同套实验，十分钟内得到"选哪种描述符、能容忍多大形变"的实测答案。工程选型靠数据不靠信仰，这个实验就是你的数据源。

本节要点回顾

• 检测与描述是两个环节：检测给位置尺度方向，描述把邻域编码成可比对的向量或比特串。
• SIFT 三步走：尺度空间定位、主方向对齐、4×4×8 梯度直方图编码，四大不变性各有出处。
• ORB 组合拳：FAST 加方向、BRIEF 加旋转、汉明距离加速，实时场景默认。
• 矩阵形态即路线：float32 的 128 维走欧氏距离，uint8 的 32 字节走汉明距离，距离类型不能配错。
• SURF 已无必要：专利与发行包双重出局，新项目在 SIFT 与 ORB 之间二选一即可。
• 预处理决定上限：平滑与对比度准备常比换算法更见效，检测分布先可视化再谈调参。

常见追问：描述符到底在描述什么

把以角点为中心的一小块邻域，按某种统计规则压缩成一个固定长度的向量。SIFT 把邻域切成四乘四的小格，每格统计八个方向的梯度直方图，拼出一百二十八维；ORB 则拿某个二值模式在邻域里做一系列亮度比较，比较结果直接排成二百五十六位的比特串。理解了这一点，很多性质就自明了：SIFT 是浮点向量，比对靠欧氏距离，精度高但算得慢；ORB 是二值串，比对靠汉明距离，一条 CPU 指令能比好多个维度，速度优势由此而来。

顺带回答"为什么要归一化"。SIFT 匹配前常对描述符做归一化，消掉整体亮度的影响；ORB 依赖亮度比较，本身就对单调光照变化有容忍度，但对比度太低时比较结果会变成噪声。所以特征数量上不去时，除了调检测参数，拉一拉对比度预处理经常立竿见影。

描述符到手，下一节让两张图的特征"对上号"：BF 与 FLANN 两种匹配器、Lowe 比率测试、RANSAC 提纯，一条完整的匹配流水线。
另外提醒一句：SIFT 与 ORB 的描述符不要互相混着匹配，两者的度量空间完全不同，BFMatcher 里 normType 一定要对上——浮点用 NORM_L2，二值串用 NORM_HAMMING，写错不报错但结果是噪声。
