3.3 特征匹配

3.3 特征匹配

本节摘要：匹配是"检测—描述"之后的关键一跃：在两组描述符之间找对应关系。本节讲 BF 暴力匹配与 FLANN 近似匹配两条路线，重点是 Lowe 比率测试如何用一个阈值砍掉大部分误匹配，以及 RANSAC 用几何一致性提纯出单应矩阵，支撑图像拼接与物体定位。核心结论：匹配质量七分靠筛选，三分靠匹配器。

本节要解决的问题与目标

阅读完本节，你应当能够：

1. 写出"检测描述 → BF 匹配 → 比率测试 → 可视化"的完整流程
2. 解释比率测试为什么能识别"模棱两可"的匹配
3. 说清 FLANN 的加速思路与适用前提
4. 用 RANSAC 估计单应矩阵并理解它的迭代逻辑
5. 用 warpPerspective 完成一次简单的图像拼接

先跑起来：完整匹配流程

两张图：一张物体特写（模板），一张包含该物体的场景。目标是在场景里找到物体并画框。完整流程不过二十行：

import cv2

img1 = cv2.imread('box.jpg', cv2.IMREAD_GRAYSCALE)        # 模板
img2 = cv2.imread('scene.jpg', cv2.IMREAD_GRAYSCALE)      # 场景

sift = cv2.SIFT_create()
kp1, des1 = sift.detectAndCompute(img1, None)
kp2, des2 = sift.detectAndCompute(img2, None)

bf = cv2.BFMatcher()
matches = bf.knnMatch(des1, des2, k=2)                    # 每个描述符找前2近邻

good = []                                                 # 比率测试
for m, n in matches:
    if m.distance < 0.75 * n.distance:
        good.append(m)

vis = cv2.drawMatches(img1, kp1, img2, kp2, good[:50], None,
                      flags=cv2.DrawMatchesFlags_NOT_DRAW_SINGLE_POINTS)
​

先跑不筛的版本（直接用 matches 画线），再跑比率测试版本对比：前者的连线像一团乱麻，大量线飞向错误的区域；后者只剩下干净的几十条近平行的连线。一个阈值 0.75 就干掉了大多数错误，这是整个匹配环节性价比最高的一行代码。

核心原理：从距离排序到几何一致

2.1 匹配器做的事：给每个描述符找邻居

BF（Brute-Force）暴力匹配对第一组每个描述符，遍历第二组全部描述符算距离，按远近排序。knnMatch 的 k=2 表示"顺便把第二近的也带回来"——第二近的距离是比率测试的关键参照。crossCheck=True 是另一个筛选开关：只有互为最近邻（A 的最近是 B，B 的最近也是 A）的对子才保留，筛得干净但会减少匹配数，与比率测试二选一即可，叠加使用收益有限。

FLANN 走近似路线：预先为第二组描述符建一棵 KD 树式的索引，查询时只探索最有希望的分支，不保证全局最近邻，但快得多。SIFT 这类浮点描述符上万条时，BF 要秒级，FLANN 毫秒到百毫秒级。代价是近似偶有漏配，参数（索引与搜索配置字典）也需要理解成本。经验法则：特征少于几千对用 BF（反正快），上万或需要实时再用 FLANN。注意 ORB 的二进制描述符要用 FLANN 的 LSH 索引配置，KD 树是给浮点向量用的。

2.2 比率测试：识别"模棱两可"

一个描述符在对面图里找最近邻，距离 0.30，看起来不错；但第二近邻距离 0.32——两个候选几乎一样近，说明这个特征"长得很大众"，在对面有多个相似结构（重复纹理、对称图案），选谁都是赌博。Lowe 的比率测试拒绝这种匹配：只有最近邻显著近于第二近邻（0.30 < 0.75×0.32 不成立，此例被拒），才认为匹配是"独一无二"的。0.75 是 Lowe 论文的建议值，误匹配多时降到 0.6–0.7 收紧，匹配数太少时放宽到 0.8。

这个测试揭示了一个重要认知：误匹配的根源常常不是算法弱，而是图像内容本身有歧义。格子衬衫、百叶窗、印刷文字这类重复纹理，任何描述符都会给出"多候选"，比率测试的作用是把这类不可靠的匹配主动放弃，宁缺毋滥。

2.3 RANSAC：用几何一致性做终审

比率测试后剩下的几十对匹配，仍可能混着百分之几到几十的错误。人眼看连线"大体平行"就能判断匹配靠谱，机器的版本是几何模型：如果两组点来自同一平面的同一物体，它们之间应满足一个 3×3 的单应矩阵变换（第 2 章第 2 节的透视变换矩阵正是它）。

RANSAC（随机抽样一致）的逻辑像审稿：随机抽 4 对匹配算一个候选单应矩阵；用候选矩阵检查所有匹配，数一数"误差在阈值内的支持者"有几个；重复几百轮，支持者最多的矩阵当选，支持它的匹配集叫内点，其余判为外点（误匹配）。findHomography 一行完成这一切：

import numpy as np

src = np.float32([kp1[m.queryIdx].pt for m in good]).reshape(-1, 1, 2)
dst = np.float32([kp2[m.trainIdx].pt for m in good]).reshape(-1, 1, 2)
H, mask = cv2.findHomography(src, dst, cv2.RANSAC, 5.0)
​

返回的 mask 标记内点，用它过滤 good 即得"几何一致"的最终匹配集。有了矩阵 H，把模板的四个角经透视变换投到场景图上，就是物体定位框——本节开头的目标达成：

h, w = img1.shape
corners = np.float32([[0,0],[w,0],[w,h],[0,h]]).reshape(-1,1,2)
projected = cv2.perspectiveTransform(corners, H)
cv2.polylines(scene_color, [np.int32(projected)], True, (0,255,0), 3)
​

工程实践要点

3.1 三个环节的质量配比

一条经验：匹配失败时按"图像内容 → 筛选阈值 → 匹配器"的顺序排查。多数"匹配不准"其实是内容歧义（重复纹理、视角太大、光照太暗）或比率阈值太松；匹配器本身（BF 还是 FLANN）几乎从不是瓶颈。把调参精力放在 0.75 这个数字和检测质量上，回报最高。

3.2 图像拼接的最小闭环

匹配流水线的招牌应用是拼接：找匹配 → 单应矩阵 → warpPerspective 把第二张图按矩阵变换到第一张的坐标系 → 拼接画布上叠加。两图重叠度建议 30% 以上，重叠太少匹配点不足，矩阵不稳。拼接缝的处理（简单直接叠加或用多频段融合）超出本节范围，但"匹配 → 矩阵 → 变换"的骨架就是这里的三行代码。

3.3 匹配数多少才够

定位单个刚性物体：比率测试后 10 对以上、RANSAC 内点 8 对以上，通常就稳了。图像拼接或三维重建：要求数十到数百对均匀分布的匹配。低于下限时的补救顺序：先放宽比率阈值到 0.8、增加特征点数量（nfeatures 或 qualityLevel），最后才考虑换描述符。

⚠️ 常见坑：queryIdx 与 trainIdx 弄反。knnMatch(des1, des2) 里，匹配对的 queryIdx 索引 des1 的关键点、trainIdx 索引 des2——方向一反，单应矩阵的变换方向也反，warp 出的图完全错位。另一个坑是距离度量与描述符不配（第 3 章第 2 节的口诀：浮点配 L2、二进制配 HAMMING），错误往往不报错但结果全废。

💡 关键直觉：drawMatches 的连线形态是最好的诊断仪。内点连线应大体平行、长度均匀（刚体变换下）；连线交叉杂乱说明混入大量外点；连线短而密但不平行，可能是两张图几乎没变换，也可能模型退化。先看图再调参，永远比盲调快。

3.4 动手实验清单

1. 同一对图分别画"未筛选 / 比率测试后 / RANSAC 内点"三张匹配图，数一数错误连线的递减。
2. 把比率阈值从 0.6 扫到 0.9，记录匹配数与目测准确率，找你这对图的最佳点。
3. 故意用重复纹理图（格子布、键盘）做匹配，观察比率测试的大幅淘汰——体会"内容歧义"。
4. 完成一次两图拼接：H 矩阵 → warpPerspective → 画布叠加，检查接缝处是否对齐。

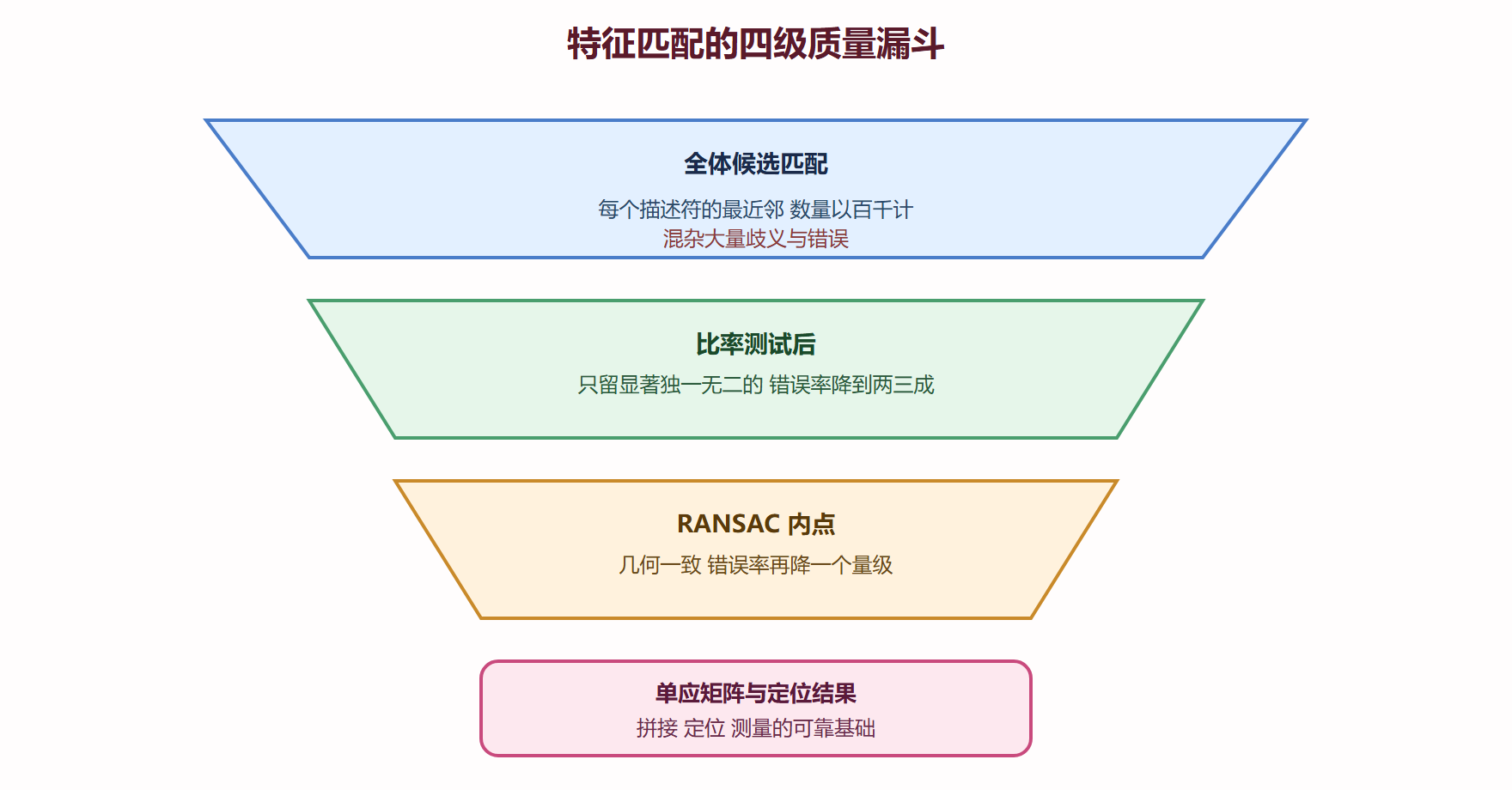

3.5 匹配流水线的质量漏斗全景

从特征到几何一致的四级漏斗

3.6 常见疑问与解答

比率测试与 crossCheck 能同时用吗？

语法上能（crossCheck 在构造 BFMatcher 时开，比率测试在结果上筛），但两者都在做"确认匹配唯一性"的同类工作，叠加只会进一步减少数量、少量提升精度，一般二选一。我的默认：比率测试，因为它有个连续可调的旋钮，工程上更顺手。

匹配点在图上分布不均有什么影响？

单应矩阵的估计依赖匹配点的空间覆盖：点全挤在一角时，矩阵在该区域外是"外推"而非"拟合"，矫正或拼接在远处会明显变形。第 3 章第 1 节的均匀采样对策在此复用，另外 findHomography 前可按网格粗略平衡一下点的分布。

两张图视角差很大还能匹配吗？

手工特征的舒适区在视角差三四十度以内，再大就需要"中间图"桥接——拍一张中间角度的过渡图，分别匹配再传递对应关系，多图拼接的骨架就是这种链式匹配。深度特征对大视角的耐受度更高，但桥接思路依然通用。

单应矩阵能用于非平面目标吗？

严格不能。单应描述的是平面在两视图间的映射，非平面目标（不同深度的点）不满足同一矩阵。实践中"目标近似平面"（贴墙的海报、桌上的卡片）时用起来没问题；深度差异大的场景要做三维重建（本质矩阵、三角化），超出本教程范围，但入口概念都在本章。

3.7 实战配方：物体定位的完整交付流程

把本节所有环节组装成"拿模板图在场景图中框出物体"的交付级流程。

第一步素材准备。模板图要"满框、干净"：目标占满画面、无背景杂边（有杂边就先裁掉）；场景图的光照与分辨率和模板不要差太远。素材质量差的 matcher 谁也救不了，这条比所有参数都重要。

第二步特征与匹配配置。ORB 加 BF（汉明距离）起步——快速跑通全流程；精度不达标再换 SIFT 加 FLANN。比率阈值 0.75，先不做任何"优化"。

第三步提纯与矩阵。findHomography 的 RANSAC 阈值按重投影误差给，5 像素是惯例；内点数低于 8（本节 3.3 的下限）直接判定失败，返回"未找到"，不要硬出结果。

第四步交付与诊断信息。输出定位框之外，把"匹配总数、比率测试后数量、内点数"三个数字一起返回——它们是线上问题的第一手诊断数据（定位失败时区分"没匹配上"还是"匹配了但几何不一致"）。

第五步失败案例回流。线上失败的样本攒起来人工看：重复纹理、视角过大、分辨率失配三类占绝大多数，对应的改进（换描述符、加中间视角模板、统一分辨率）各有明确动作。做到这一步，匹配模块就从"能跑的代码"变成了"可运维的系统"。

本节要点回顾

• 匹配七分靠筛选：比率测试与 RANSAC 两道闸门的贡献大于匹配器本身的选择。
• 比率测试拒绝歧义：最近邻不显著优于第二近邻即弃，0.75 起步，宁缺毋滥。
• BF 与 FLANN 分工：几千对以内用 BF 简单可靠，上万或实时用 FLANN（二进制描述符配 LSH 索引）。
• RANSAC 用几何终审：随机抽 4 对拟合单应矩阵，选支持者最多者，内点即最终匹配。
• 单应矩阵是副产品：findHomography 既提纯匹配又给出变换模型，直接支撑定位框与图像拼接。
• 诊断先看连线图：平行均匀为佳，交叉杂乱为外点，先看图再调参。

特征匹配解决了"两张静态图里找同一物体"。下一章把视野放大到"在一张图里找出所有目标"——从老当益壮的 Haar 级联讲到深度学习的 YOLO。

常见追问：匹配点最少要几对才可信

估计单应矩阵理论下限是四对，但四对点没有任何冗余，一对误匹配就把结果带偏。工程上我要求至少十对以上内点再谈单应，二十对以上才敢做拼接；少于这个数宁可放弃，改用更鲁棒的跟踪或检测方案。另一个信号是内点占比：RANSAC 之后内点低于一半，说明两图重叠区太小或视角差太大，继续硬算只会得到一个看起来合理、实际错误的变换，这种"自信的错误"比报错危险得多。
