4.2 深度学习对象检测方法

4.2 深度学习对象检测方法

本节摘要：OpenCV 的 DNN 模块让你不搭深度学习框架也能推理预训练检测模型。本节跑通"加载网络 → blob 预处理 → 前向推理 → 后处理画框"四步完整流程，讲清单阶段与两阶段检测器的结构差异、NMS 非极大值抑制的作用，以及置信度阈值与输入尺寸对结果的影响。目标是用 CPU 跑通一个多类别检测器的完整闭环。

项目主线中的位置与目标

阅读完本节，你应当能够：

1. 用 cv2.dnn.readNet 加载模型并完成一次前向推理
2. 解释 blobFromImage 的四个关键参数（尺寸、缩放、均值交换、RGB 转换）
3. 说出单阶段与两阶段检测器的流程差异与速度精度取舍
4. 理解 NMS 为什么必要、IoU 阈值怎么定
5. 按部署条件在模型与后端之间做出选择

先跑起来：DNN 检测四步曲

以 YOLO 为例（模型权重文件从公开渠道自行获取，配合同名配置文件），四步走完一个检测闭环：

import cv2
import numpy as np

# 第一步：加载网络与类别
net = cv2.dnn.readNet('yolov3.weights', 'yolov3.cfg')
classes = open('coco.names').read().strip().split('\n')
layer_names = net.getLayerNames()
out_layers = [layer_names[i - 1] for i in net.getUnconnectedOutLayers()]

# 第二步：图像转 blob
img = cv2.imread('street.jpg')
blob = cv2.dnn.blobFromImage(img, 1/255.0, (416, 416),
                             swapRB=True, crop=False)
net.setInput(blob)

# 第三步：前向推理
outputs = net.forward(out_layers)

# 第四步：解析置信度（YOLO 输出行结构：中心x 中心y 宽 高 置信度 80类别分）
h, w = img.shape[:2]
boxes, confs, ids = [], [], []
for out in outputs:
    for det in out:
        scores = det[5:]
        cid = int(np.argmax(scores))
        if scores[cid] > 0.5:
            cx, cy, bw, bh = det[:4] * np.array([w, h, w, h])
            boxes.append([int(cx-bw/2), int(cy-bh/2), int(bw), int(bh)])
            confs.append(float(scores[cid]))
            ids.append(cid)
​

前三步是所有 DNN 检测的通用骨架，第四步是 YOLO 特有的输出解析。跑在 CPU 上，一张图约一到数秒——速度不及 GPU，但流程完整、无需装深度学习框架，这正是 DNN 模块的定位：推理引擎，不是训练引擎。

核心原理：单阶段、两阶段与后处理

2.1 blob：图像进网络前的"安检"

网络不能直接吃图像数组，要先打包成四维张量 blob（批次 × 通道 × 高 × 宽）。blobFromImage 一步完成打包，参数各有含义：尺寸 (416,416) 是网络输入规格，YOLO 系取 320 到 608 的 32 倍数，越大越准也越慢；1/255.0 把像素值缩到 0–1（训练时的归一化要原样复刻）；swapRB=True 做 BGR 转 RGB（第 1 章的老朋友）；crop=False 表示缩放不裁剪（YOLO 训练时容忍纵横比失真）。**推理预处理必须与训练时一致**，这是深度模型部署的第一铁律，参数抄模型官方示例最稳。

2.2 单阶段与两阶段：一次看全 vs 先粗后细

两阶段检测器（Faster R-CNN 为代表）像工厂流水线：第一阶段用区域建议网络（RPN）猜出"哪里可能有东西"的候选框，第二阶段对每个候选框精细分类并回归位置。精度高，尤其是小目标与密集场景，但每个候选框都要过一遍网络，速度受限。

单阶段检测器（YOLO、SSD 为代表）一步到位：把图划成网格，每个格子直接预测"我这里有没有目标、框在哪、是什么类别"，一次前向全部输出。速度快（YOLO 的名字就来自"你只看一次"），代价是密集小目标的精度让位。

OpenCV 的 DNN 模块对两条路线都能加载：readNetFromDarknet 吃 YOLO 系列，readNetFromTensorflow、readNetFromONNX 分别对接 TensorFlow 与 ONNX 格式模型——后者是通用交换格式，PyTorch 训练的模型导出 ONNX 后即可在 DNN 模块推理，这让 OpenCV 成为"训练在别处、部署在此处"的轻量落点。

2.3 NMS：一物一框的最后一关

网格预测会产生大量重叠框：一条狗被相邻三个格子各报一次。非极大值抑制（NMS）的流程：按置信度排序，留下最高的框；计算其余框与它的 IoU（交并比，两框交集面积除以并集面积），超过阈值（惯例 0.4–0.5）的判定为"同一目标的重复"予以抑制；对剩余框重复上述过程。DNN 模块封装了这个函数：

idx = cv2.dnn.NMSBoxes(boxes, confs, score_threshold=0.5, nms_threshold=0.4)
for i in np.array(idx).flatten():
    x, y, bw, bh = boxes[i]
    label = f'{classes[ids[i]]} {confs[i]:.2f}'
    cv2.rectangle(img, (x, y), (x+bw, y+bh), (0, 255, 0), 2)
    cv2.putText(img, label, (x, y-8),
                cv2.FONT_HERSHEY_SIMPLEX, 0.6, (0, 255, 0), 2)
​

两个阈值分工：score_threshold 是"够不够格当检测"的分数线（第 4 章第 1 节 minNeighbors 的深度版），nms_threshold 是"算不算同一目标"的合并线。

工程实践要点

3.1 速度优化三板斧

CPU 上嫌慢，按性价比顺序试：换轻量模型（YOLO 的 tiny 版本、MobileNet-SSD，精度换速度，快 5–10 倍）；降输入尺寸（608 到 416 到 320，速度升、小目标召回降）；启用加速后端（net.setPreferableBackend(cv2.dnn.DNN_BACKEND_OPENCV) 与目标设备设置，有 OpenCL 或厂商推理引擎时再上一档）。GPU 部署时 CUDA 后端需要编译期支持，装包时留意（第 1 章第 2 节的发行包差异）。

3.2 版本与格式的坑

readNet 系列对模型版本敏感：Darknet 的 cfg 与 weights 必须配套、ONNX 的算子集版本不能超出 DNN 模块支持范围。加载报错时先确认模型对是否来自同一次发布，再用最小示例排除图像问题。类别名文件的顺序也要与训练时一致，文件顺序错乱时框是对的、标签全错，且没有任何报错。

3.3 与传统方法的决策线

承接第 4 章第 1 节的三块阵地：算力充裕或类别多样，直接单阶段模型；场景固定且算力极紧，传统方法；介于两者之间（比如中等算力、单一类别、需要较好的姿态鲁棒性），先试轻量深度模型，效果不达标再回落传统方案。决策的依据是量化的：拿你的目标硬件实测两条路线的帧率与漏检率，比争论"哪个先进"有意义得多。

⚠️ 常见坑：置信度阈值一刀 0.9 求稳，结果密集场景里远端小目标全被砍掉；或一刀 0.1 求全，误框爆炸。0.5 是起点，按业务容忍度（安防宁多勿漏、计数宁准勿多）双向微调。另一个坑是忘了 NMS，画面上一个目标叠着七八个框，误以为模型坏了。

3.4 动手实验清单

1. 输入尺寸从 320、416 到 608 各跑一次，记录耗时与检出小目标数量，画出你自己的速度精度曲线。
2. score_threshold 从 0.3 扫到 0.8，观察框数与误检的消长。
3. 注释掉 NMS 那行重跑，数一数同一目标的重复框数量，直观理解 NMS 的必要性。
4. 找一张密集人群图分别跑 Haar 行人的替代品 HOG 与 YOLO，对比密集场景的差距。

3.5 两条技术路线的结构对照

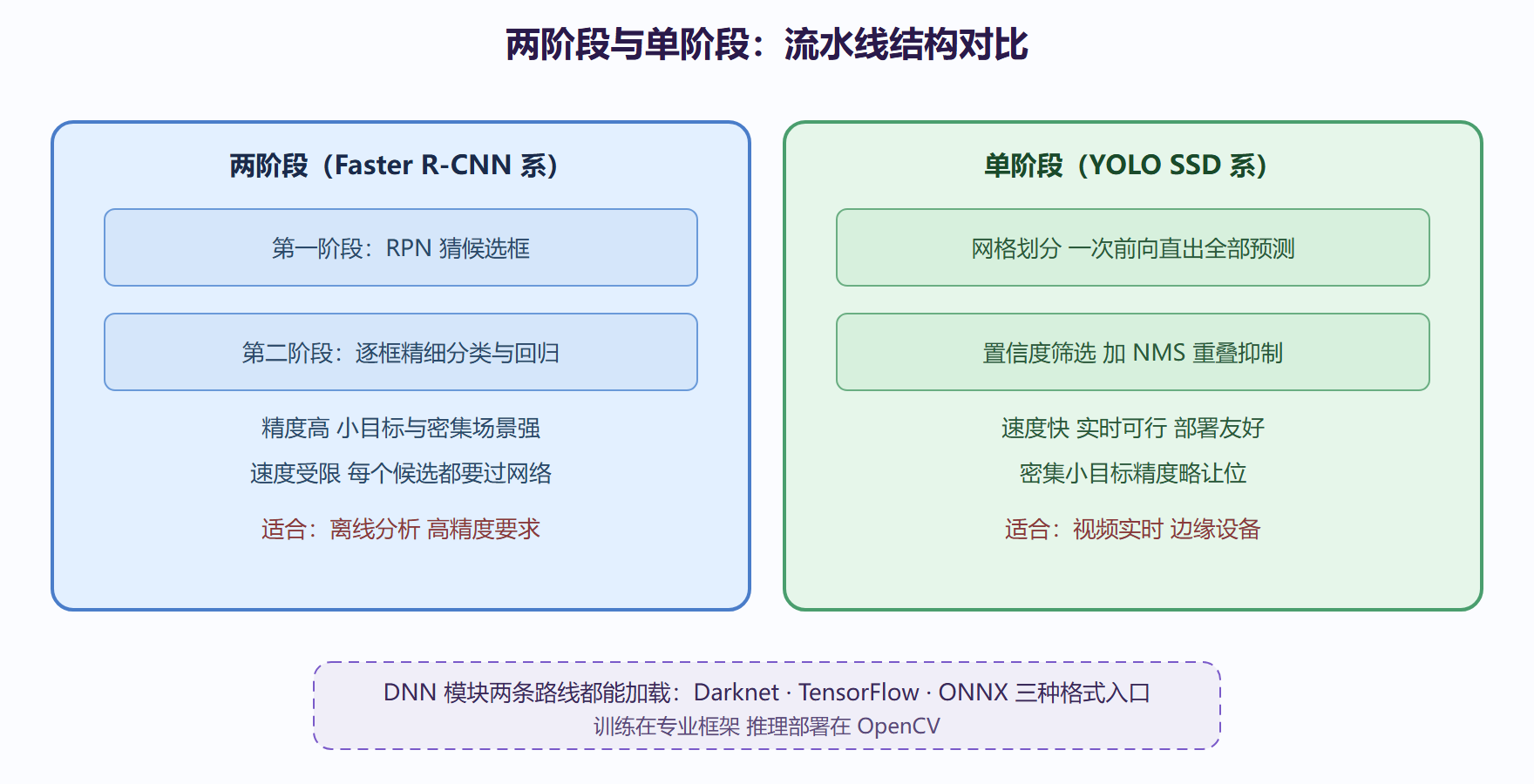

单阶段与两阶段检测器对比

3.6 常见疑问与解答

输入尺寸为什么必须是 32 的倍数？

YOLO 的主干网络含五次降采样，每次尺寸减半，32 等于二的五次方——输入尺寸不能被整除时特征图尺寸对不齐，直接报错。SSD 的倍数要求类似（对应其降采样次数）。记住"报错信息里出现尺寸相关字样先查输入规格"即可。

CPU 推理到底有多慢？

参考量级：入门级 CPU 跑 YOLO 全尺寸模型每帧秒级，tiny 版本百毫秒级，MobileNet 系骨干更快。加上第 5 章的"隔帧检测加跟踪"摊薄，不少 CPU 项目能做到"每秒五到十帧的有效检测"，对很多监控场景够用。要上实时三十帧，就得考虑 GPU 或边缘加速硬件了。

置信度同一个模型会漂吗？

会。同一模型在不同光照、不同分辨率输入下的置信度分布不同——夜间画面整体置信度低一截是常态。跨场景复用阈值时先跑一批样本看看分布，别把甲场景调好的 0.5 直接搬到乙场景。

3.7 实战配方：一次模型上线的评估闭环

部署一个检测模型到真实场景，工程上的评估闭环比"选哪个模型"更决定成败，流程如下。

第一步离线基准。准备三十到五十张真实场景图（不是官方示例图），人工标注目标框作为真值，跑模型记录每类的检出率与误报率。这组数字是"要不要上线"的第一道闸。

第二步预处理一致性检查。逐项核对尺寸、归一化系数、通道序、均值减除与模型要求一致（本节 2.1 铁律），把核对结果写进代码注释——这四项是最常见的"离线好好的、上线就拉胯"的元凶。

第三步阈值标定。用真实场景的置信度分布定 score 阈值（本节 3.3 的漂移提醒），而不是沿用离线的 0.5；NMS 阈值按目标密度定（密集场景适当放松合并线，0.3 试起）。

第四步性能与降级路径。实测目标硬件的帧率与内存占用，确认有余量；设计降级方案：帧率不达标时先降输入尺寸、再降为隔帧检测（配第 5 章的跟踪补帧），每级降级对应的精度损失用第一步的基准重新量过。

第五步线上回流。抽检线上输出（每天几十张人工复核），错误样本归类（漏检、误报、定位偏），与离线基准对比——线上显著劣化说明场景分布漂移，回到第一步换样本重标。这个闭环转起来，模型才算真正"运维"而不是"扔上线"。

3.8 补遗：与第 5 章的衔接

本节的检测器在视频场景里扮演两个角色：跟踪器的初始化来源（第一帧或重检时给框）与周期性的身份校验（隔 N 帧确认框内还是不是目标）。衔接的接口就是"框加类别加置信度"的三元组——第 5 章第 3 节的完整方案里，检测每出现一次，都是这个三元组在驱动状态更新。把本节的四步骨架写成独立函数返回三元组，第 5 章的脚手架就能直接插上用，模块化的好处在两章交界处最为明显。多提一句工程细节：检测函数内部尽量不做显示与落盘（纯函数形态），调试输出通过返回的诊断信息交给外层决定去留——这条约定与第 5 章第 1 节的脚手架接口完全一致，两章的代码因此可以无缝拼装。

本节要点回顾

• 四步通用骨架：加载网络 → blob 预处理 → 前向推理 → 后处理画框，换模型只换第一步与解析细节。
• blob 参数即铁律：尺寸、归一化、通道序必须复刻训练时的预处理，抄官方示例最稳。
• 两条路线的结构差异：两阶段先粗后细精度高，单阶段网格直出速度快，IoU 与 NMS 是收敛到一物一框的最后一关。
• 格式生态：Darknet、TensorFlow、ONNX 各有对应加载函数，ONNX 是 PyTorch 模型进入 DNN 模块的通用桥梁。
• 提速三板斧：轻量模型、降输入尺寸、加速后端，按性价比顺序试。
• 阈值有分工：score 管资格线、nms 管合并线，按业务容忍度双向调整。

常见追问：输入尺寸降到多少会明显掉点

以常见基线为例，四百一十六降到三百二十，小目标召回掉的幅度通常比大目标明显得多——小目标的像素本就稀少，下采样后信息先被抹掉。若业务只关心大目标（如近景车牌、柜台前的脸），降到三百出头几乎无损还能快三成；若要盯远处的小目标，宁可换轻量模型也别硬降尺寸。验证方法很朴素：抽三十张难例，两个尺寸各跑一遍，对比框的数量与位置，十分钟就能有结论。

检测给出"框与粗类别"，最后一步是把框住的东西分得又准又细。下一节讲对象识别与分类的完整闭环——特征、训练与预测。
还有一个易踩的坑：不同版本的 YOLO 权重文件后缀与配置要配套，cfg、names、weights 三件套缺一不可，加载前先判 empty，报错信息里最常见的就是少传了 names 文件。
