2.1 Spark SQL 与 Catalyst：Driver 里的编译流水线

本节摘要：Catalyst 是 Spark SQL 的查询编译器，把声明式查询经解析、分析、逻辑优化、物理规划、代码生成五步变换为可执行计划。本节逐站巡检这条流水线，用 explain 实验观察谓词下推与列裁剪的真实效果，并说明 Tungsten 执行层在此基础上的内存布局改造。

一条查询的五道工序

你在终端敲下 SQL，到 Executor 拿到 Task 之间，Driver 内部开了一条小工厂流水线：

1. 解析：SQL 文本变成语法树（未解析计划），此刻只认语法不认表。
2. 分析：对照 Catalog 里的表结构、列名、类型，把语法树补全成有类型的逻辑计划。
3. 逻辑优化：基于规则改写——谓词下推（把过滤推到读取层）、列裁剪（只读用到的列）、合并相邻过滤、常量折叠。这是"引擎替你改代码"的核心工序。
4. 物理规划：同一逻辑计划对应多种物理策略（Broadcast Join 还是 SortMergeJoin、Hash 聚合还是 Sort 聚合），按代价估算挑一种。
5. 代码生成：WholeStageCodegen 把一串算子熔合成一段生成的字节码，消除虚函数调用与中间对象，数据在寄存器里流转。

from pyspark.sql import SparkSession

spark = SparkSession.builder.appName("CatalystLab").master("local[*]").getOrCreate()
df = spark.read.option("header", True).csv("orders")   # 声明式读取，尚未发生 IO
q = (df.filter("amount > 100")
       .select("user_id", "amount")
       .groupBy("user_id")
       .sum("amount"))
q.explain(True)   # 打印解析、分析、优化、物理四级计划
​

explain 输出里找 PushedFilters: [amount > 100] 与 ReadSchema 只剩两列——第 3 道工序在你眼前发生了：过滤被推到数据源层，不用的列根本没进引擎。对 Parquet 这类列存格式，效果是数量级的。

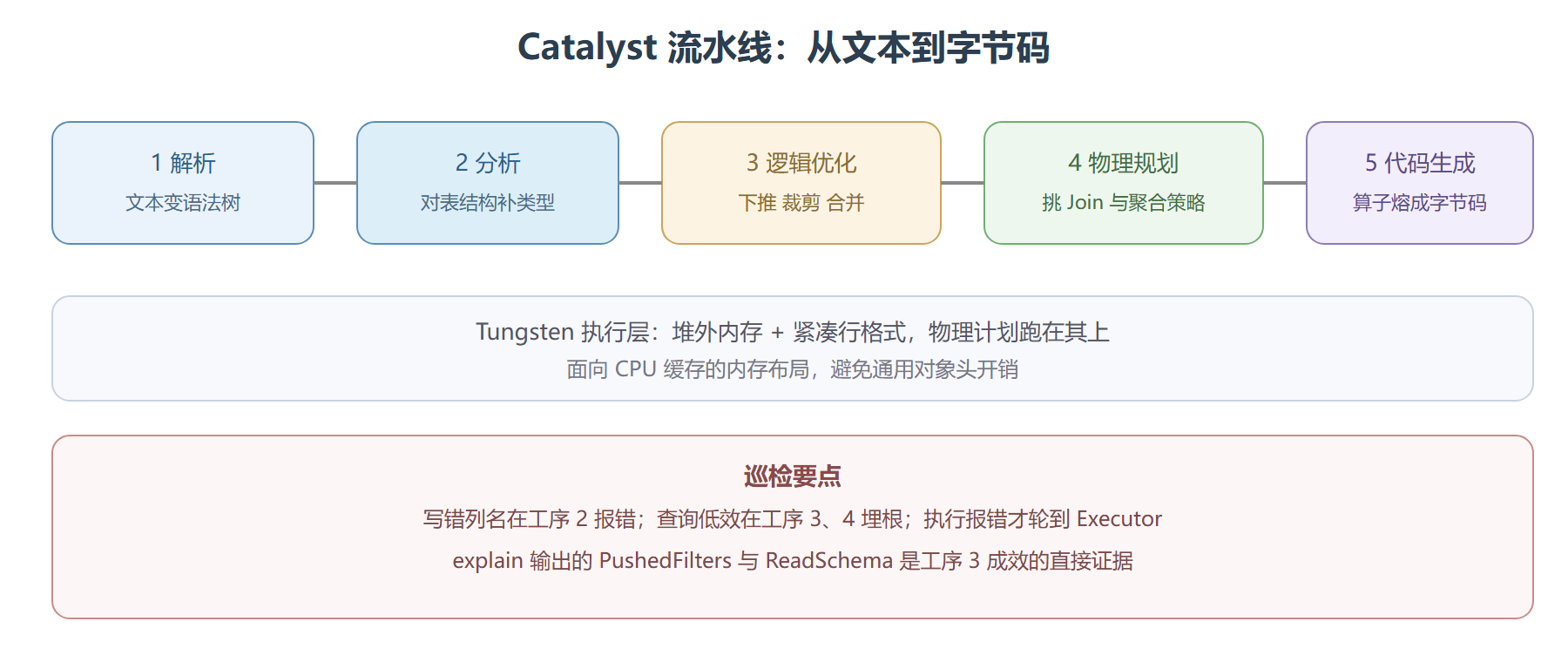

五道工序与职责分布

Catalyst 与 RDD 的分工

Catalyst 输出的物理计划，最终仍交给 DAGScheduler 切 Stage、派 Task——第 1 章的引擎主干没有变。变化在主干上游：RDD API 的血统图由你手工搭建，Catalyst 的血统图由优化器自动改写后再搭建。两套入口，一台引擎。

💡 关键直觉：把 Catalyst 当成"坐在 Driver 里的老司机"。你负责说清楚目的地（查询语义），它负责选路线（物理计划）。但老司机也有看走眼的时候——统计信息缺失时 Join 策略选错，需要你用 Hint 人工干预，2.4 节展开。

-- 一眼看懂五道工序的观察窗口：extended 格式
EXPLAIN EXTENDED
SELECT user_id, count(*) AS pv
FROM events
WHERE event_type = 'click'
GROUP BY user_id
-- 输出依次是 Parsed、Analyzed、Optimized、Physical 四级计划
-- 对比 Analyzed 与 Optimized 两段：Filter 的位置移动即谓词下推，
-- Project 列表变短即列裁剪——两处改写都能肉眼抓到
​

Tungsten 补一刀：执行层的物理改造

Catalyst 决定"跑什么计划"，Tungsten 决定"计划里的数据长什么样"。它把行编码成紧凑二进制，字段偏移直接算出来，省掉通用对象的头开销与指针追踪；聚合缓冲、排序缓冲尽量放堆外，减轻 GC 压力；算子边界由代码生成熔成单循环，消除虚函数调用。对巡检者的意义：UI 里 WholeStageCodegen 字样出现得越完整，说明越多算子被熔进了一段字节码；反之计划里成串的普通算子节点，往往意味着某步退回了慢路径，比如用了一个不支持代码生成的自定义函数。

把两级改造串起来读：Catalyst 是"编译器优化"，Tungsten 是"指令与内存布局优化"，两者叠加才是 Spark SQL 相对 RDD API 的完整提速来源。少了任何一级，explain 上看似相同的逻辑都可能跑出数倍差距。

这条流水线还解释了一个日常现象：为什么 DataFrame 的错误常在运行期而非编译期报出。Python 侧的链式调用只是拼装计划，列名对不对、类型合不合法，都要等 Driver 端解析计划时才检查——所以"代码写完没报错、一触发行动算子才炸"不是玄学，是编译时机后移的必然结果。写 DataFrame 的正确姿势因此是：长链拆段、尽早触发一次小行动算子做冒烟验证，别把半天的逻辑攒到一个 collect 上一次性爆雷。

还要习惯一个心智转变：explain 输出是 SQL 工程师的"汇编"。初期只需认得 Exchange（搬运）、Filter（过滤）、Scan（扫描）、Join 策略名这几类节点，就足以读懂八成计划的病情；熟练后自然会长出"看计划猜耗时"的手感——哪一步数据量最大、哪一步边界最多，性能病灶几乎总是那两三行。这个能力没有任何捷径，唯一路径是每写一条查询都顺手 explain 一眼，一个月即可成型。下一节的 DataFrame 操作正好是练手素材，边学算子边认计划节点，两件事互相喂。数据库背景的读者还可以把执行计划里各节点与熟悉的最优树对照，概念基本一一有对应。

本节要点回顾

• 五道工序：解析、分析、逻辑优化、物理规划、代码生成，全部发生在行动算子触发前
• 可观察：explain 输出能直接看到下推与裁剪痕迹，是 SQL 巡检的第一工具
• 策略选择：物理规划按代价在多种 Join、聚合实现间挑选，依赖表统计信息
• 同一引擎：物理计划仍走 DAG → Stage → Task 主干，Catalyst 只改写血统
