本节摘要：催化裂化装置的心脏是一对互相供血的双塔——提升管反应器与再生器。催化剂在两器之间以每分钟数十吨的量循环：在反应器表面积炭"用旧"，到再生器烧焦"翻新"，烧焦放出的热又随催化剂带回反应器供热。本节拆解这套循环的每个环节：反应网络、汽提、烧焦、流化输送，以及让全装置不出手就能自平衡的热量会计。

催化转化在做什么：选择性是关键词

第 1.2 节埋下的伏笔在这里展开：催化裂化与热裂化的差别不在温度低几十度，而在选择性。分子筛催化剂表面的酸性中心（B 酸与 L 酸协同）以正碳离子机理断键：先从烃分子夺走一个负氢或质子化生成正碳离子，正碳离子在 β 位断链——断裂位置偏好性地落在中间偏外的碳链上。结果是大分子按"有用的方式"变 小：产物中汽油沸点段的份额远高于随机断裂，且伴随异构化（直链变支链，辛烷值上升）、氢转移（烯烃饱和变烷烃，安定性改善）和芳构化（少量环化脱氢，贡献辛烷值）。

这些平行反应构成立体的反应网络：一次反应生成汽油与液化气，汽油还会二次裂化成气体——转化率拉太高，汽油收率反而回落。这个"收率峰值"是操作优化的核心：装置永远跑在峰值附近，而不是无限追高转化率。

两器循环：一条环形传送带

物料走一圈的完整旅程如下。新鲜原料（蜡油，或掺减压渣油）经雾化蒸汽打散成微液滴，喷入提升管底部，与来自再生器的高温再生催化剂（约 680720℃）瞬间接触。油气与催化剂沿提升管并肩上行 24 秒——这两三秒里完成了绝大部分裂解反应。到达顶部后，旋风分离器把催化剂与油气分开：油气去主分馏塔切割产品；催化剂表面已覆盖一层焦炭（含碳约 1%），经汽提段用蒸汽吹掉吸附的烃类后，经待生斜管落入再生器。

再生器是催化剂的"翻新车间"：主风机送入空气，焦炭在约 680~700℃ 下烧成二氧化碳和水，表面活性恢复。烧焦放出的巨热把催化剂加热到 700℃ 上下，这些高温再生催化剂就是反应器的唯一热源——催化裂化装置没有反应加热炉，全部反应热靠自产焦炭供养。再生剂经再生斜管、用提升蒸汽输送回提升管底部，循环闭合。催化剂循环量以每小时数百吨计，折合每分钟几十吨，相当于一条永不停歇的环形传送带。

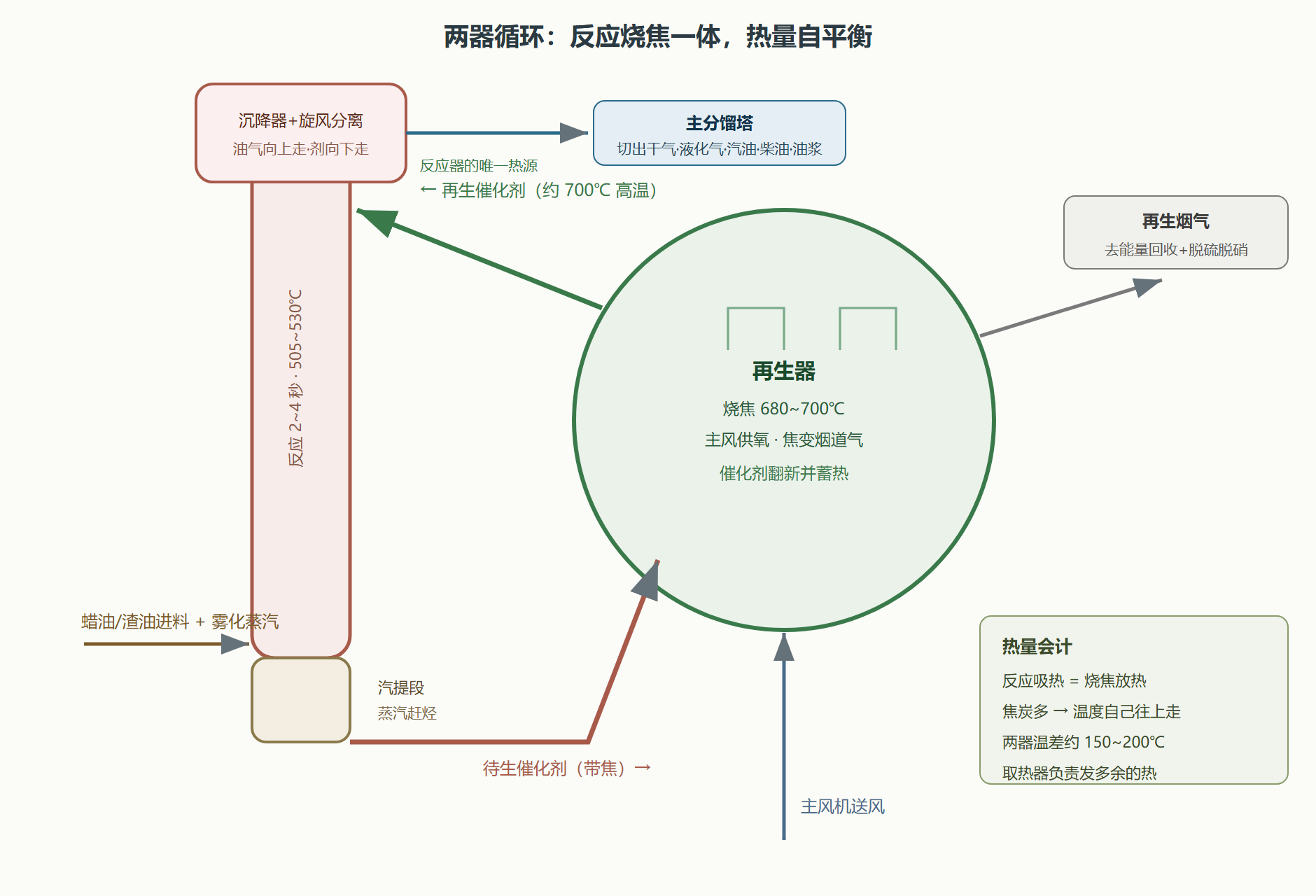

图：催化裂化反应-再生系统两器循环

流化与输送：固体像液体一样流动

两器之间的催化剂输送靠流态化。气体从底部穿过密相催化剂床层，气速达到临界值后颗粒悬浮，床层"液化"——可以流动、可以溢流、可以沿斜管自流。斜管里的密相输送、提升管里的稀相输送，加上滑阀控制流量，共同构成了固体循环的"管道系统"。操作上最要防的是两个流态化事故：窜气（斜管内催化剂流动不畅、气体反穿，循环中断）和噎塞（气速不足、固体下塌堵塞提升管）。两者的处置都是调流化蒸汽和滑阀开度，恢复压差平衡。装置的压差表（两器差压）因此成为操作员盯得最紧的曲线之一。

热平衡：一套自洽的会计系统

把两器当一个整体算热账：进项是烧焦放热（焦炭按约 34 MJ/kg 计）与原料显热，出项是反应吸热（裂解是吸热反应）、烟气与产品带走的显热、以及散热。正常工况下两边自然平衡，两器温差稳定在 150~200℃（再生器高、反应器低）。原料变重（掺渣比提高）时焦炭变多，热供给过剩，再生温度上顶——处理办法不是降主风（会烧不透），而是开大取热器（外取热器产中压蒸汽把多余热量卖掉）；原料变轻时焦炭不足，两器温差收窄，需提高反应深度或补烧燃料气。看懂热平衡，就拿到了催化裂化操作逻辑的钥匙：几乎所有主要操作参数的联动，都是这套会计系统的分录。

主分馏塔：油气出关后的第一刀

反应油气离开沉降器后进入主分馏塔——它的工作逻辑与第 3 章的常压塔同源，但进料是约 500℃ 的过热油气夹带催化剂细粉，所以塔底要先"急冷降温、洗掉粉尘"：油浆循环段把最重部分洗下来并控制塔底温度（防结焦），随后自下而上依次切出重循环油（回炼或出装置）、轻循环油（柴油）、 富吸收油与汽油、液化气。主分馏塔的切割方案直接写死各产品的"一次分配"，之后第 5 章的精制、第 6 章的调和都建立在这一刀的基础上。塔底油浆含催化剂细粉浓度高，外送前要经沉降/过滤，否则下游设备的磨损账单会很快寄到。

干气与烟气：两条"看似废料"的流

干气（碳二以下组分）约占进料 3%，听着不多、攒起来不少：其中的乙烯经浅冷油吸收法回收（作化工原料），氢气经变压吸附提纯（补给全厂氢账），剩余甲烷乙烷作燃料气——现代炼厂的干气"吃干榨净"后几乎没有废物。再生烟气则是两器循环的出口账单：温度约 700℃ 的烟气先经能量回收（烟气轮机发电、余热锅炉产汽），再进脱硫脱硝除尘（5.4 节环保框架的延伸）。两条流提醒我们：利润中心的每一股出口，无论大小，都要有去向和账本——没有废物流，只有没定价的物流。

要点回顾：

• 正碳离子选择性断键：汽油馏分收率与辛烷值双高的化学根源；
• 转化率有峰值：汽油二次裂化会掉收率，装置跑在峰值附近；
• 两器互供：反应器供热靠再生器烧焦，催化剂是热量的载体；
• 流态化输送：密相斜管与稀相提升管组成环形传送带，防窜气防噎塞；
• 热平衡即会计：焦炭是收入、反应吸热是支出，取热器是调节的"零钱袋"。

延伸：两器布局的流派

两器如何摆在一起，工业上有多个流派。高低并列式（反应器与再生器并列、待生与再生斜管分置两侧）结构清晰、检修方便，是国内最常见的构型；同轴式（沉降器与再生器上下叠置）占地小、催化剂输送靠重力与提升气结合，适合用地紧张的改造项目；带外取热器的构型是渣油催化裂化的标配（热平衡进项大，必须外排多余热量）。流派之间没有绝对优劣——选择取决于用地、原料与改造历史。看总平面图判断装置类型与原料性格，是现场老手的读图乐趣，也是本章知识的空间化练习。

延伸：催化剂跑损的账

两器循环有一笔容易被漏计的跑损账：细粉催化剂随旋风分离的效率上限逃逸（正常每吨进料零点几千克），随烟气或油浆离开系统。跑损率看似小，长年累月是两笔账：补充成本（跑掉的都要新剂补上）与下游磨损（油浆携带的细粉磨蚀分馏塔底换热器）。旋风效率从 99.9% 提到 99.98%，年省催化剂数百吨——内件的"小数点"工程，正是利润中心成本侧的精细战场。读装置台账时，把"催化剂单耗"（千克每吨进料）当作综合健康指标：它同时反映流化质量、旋风状态、原料金属污染三件事，一表三察。

循环的载体是催化剂——这个每吨数万元的"消耗品"为什么如此金贵，下一节拆开它的分子结构。
