6.4 设备完整性与腐蚀控制：全生命周期的防线

本节摘要：炼厂设备的三十年寿命，是在硫、氯、环烷酸、氢的持续进攻下守出来的。腐蚀的形态按温度分两个战场：低温部位打露点腐蚀（氯化氢+水汽的盐酸战），高温部位打硫腐蚀与环烷酸腐蚀（活性硫与有机酸的合金战）。本节把腐蚀机理按温度-介质定位，给出监测-选材-工艺三道防线，并解释完整性管理如何把它们组织成体系。

腐蚀地图：按温度和介质定位敌人

腐蚀不是随机的，它按"温度 × 介质"分布得井井有条，先画一张作战地图。低温区（<150℃，塔顶系统）：氯化氢遇水汽形成盐酸，湿硫化氢加入后构成"盐酸+硫化氢"联合腐蚀，碳钢年腐蚀速率可到毫米级——第 2 章的"一脱三注"就是为这条战线服务。中温区（150~240℃，分馏中段与换热器）：硫化氢与硫醇为主的硫腐蚀，速率随温度上升，碳钢镀层与低合金钢是主防线。高温区（>240℃，炉管、热油管线、催化分馏塔底）：两员猛将——活性硫化物直接与金属反应（硫腐蚀），环烷酸在 270~400℃ 区间对碳钢和低铬钢发动冲刷腐蚀（酸值高于 0.5 mgKOH/g 即须警惕，流速越快越凶）。氢环境（加氢、重整）：氢腐蚀与氢脆是材质问题而非注剂问题，5.2 节已详述。

这张地图的价值在于"定位即预防"：知道哪个温度段有哪种敌人，材质选型、监测布点、药剂注加就都有了坐标。腐蚀管理失效的常见原因恰是地图模糊——把高温环烷酸腐蚀误判为低温露点腐蚀，药注错了地方。

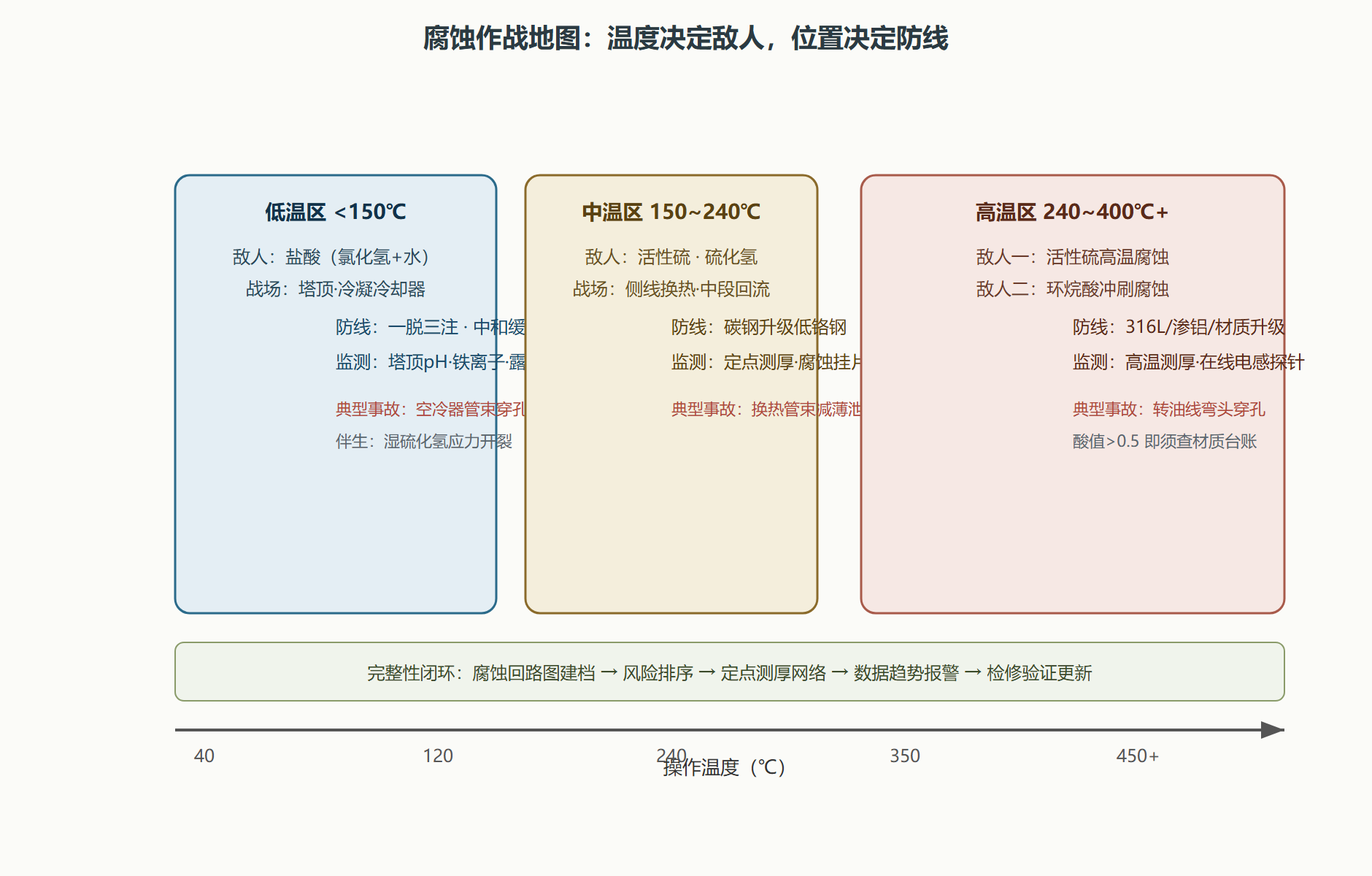

图：全厂腐蚀战场地图——按温度与介质分区

三道防线：监测、材质、工艺

第一道监测。定点测厚是基础工作：按腐蚀回路在关键部位划定测厚点，超声测厚每季度到半年一轮，壁厚减薄速率超预期即预警升级。在线手段补足盲区：电感探针与电阻探针挂在高温高压部位实时输出腐蚀速率，塔顶冷凝水铁离子浓度每班化验——数据串起来就是腐蚀的"心电图"。监控的意义不只是防事故，更在于把"到期必换"的粗放检修变成"按状态检修"，检修量能压缩两成以上。

第二道材质。按腐蚀地图选材：塔顶低温区用碳钢+注剂往往够用，但要备 upgrade 方案（双相钢或钛材空冷）；高温环烷酸战区直接上 316L 不锈钢并要求钼含量达标，弯头与焊缝等高流速部位渗铝处理；加氢反应器走 2.25Cr1Mo 钢加不锈钢堆焊路线。材质台账是完整性管理的核心档案：每台设备什么材质、哪个部位换过、下次测厚何时，一查便知——腐蚀管理的成熟度，翻台账就知道。

第三道工艺。源头减伤：电脱盐控氯控钠（第 2 章），加氢脱硫控活性硫，混兑时避免高酸值渣油与高硫馏分在同一管线叠加热锋。操作参数上避开腐蚀峰值区：环烷酸腐蚀在流速高、湍流强处加剧，转油线设计要避免急弯；塔顶温度控制在水露点以上 20~30℃，不让盐酸在塔盘上冷凝。

完整性管理：把三道防线组织起来

设备完整性管理（AME/MI）是把上述要素编织成体系的框架：先按风险把设备分级（RBI，基于风险的检验——高风险高后果的设备检验频次高、低风险设备放宽，把有限的检修资源压在刀刃上），再为每条腐蚀回路建档（介质、温度、材质、历史速率），然后是测厚网络与数据平台，最终形成"检测-评估-决策-验证"的循环。它的哲学与 6.3 的运行管理一脉相承：设备的可靠性不是修出来的，是管出来的。老工程师常说"看一个厂的管理水平，去看它的测厚台账"，指的就是这套体系。

材质选型速查表

这张表是"腐蚀地图"的工程落地版：现场遇到选型问题，先定位环境行，再核对该部位的历史腐蚀速率数据，最后对照材质台账看同厂同类部位用材——三步下来，选型决策有了数据支撑而非印象分。台账里最值钱的正是"历史速率"那一列：它是这个厂用几十年的壁厚损失换来的、独属于自己的腐蚀数据库。

演练：测厚数据的趋势判读

某常压塔顶空冷出口管线测厚点，三次测厚数据：原始 8.0 毫米、一年后 7.6、又一年后 7.3。年均减薄 0.35 毫米，按"最小允许壁厚 3.0 毫米"估算还能撑 12 年——看似安全。但换一个算法：相邻两次的减薄从 0.4 升到 0.3 的同时，工艺台账显示塔顶注剂泵两次故障停注合计一个月——减薄速率的"改善"可能只是注剂断供后腐蚀前段加速、后段缓行的混合结果。正确动作是把测厚频次加密到季度、核对注氨 pH 记录、并在下次停工时做该管段的不拆保温超声波扫查。测厚数据的价值在趋势而不在单点，趋势的解读必须连着工艺记录——这就是完整性管理强调"数据+工艺"两条腿的原因。

要点回顾：

• 腐蚀有地图：温度×介质定位敌人，低温盐酸、中温活性硫、高温环烷酸；
• 监测三件套：定点测厚、在线探针、铁离子化验，数据连成心电图；
• 材质按图选：316L 对环烷酸、铬钼钢对氢，台账是档案也是武器；
• 工艺即防线：脱盐控氯、避免露点冷凝、流速避开湍流峰值；
• RBI 分级：风险排序分配检修资源，完整性管理的组织学核心。

延伸：腐蚀失效的真正大头在人

统计意义上的失效构成值得直视：炼厂设备的灾难性失效中，纯"材质扛不住"的物理腐蚀只是一部分，更大比例与人为环节相关——选型降级采购（材料以次充好）、焊接质量（焊缝是腐蚀优先突破口）、检修回装错误（垫片选错、力矩不足）、以及超期服役（明知测厚超标仍拖延更换）。这解释了完整性管理为什么强调"体系"而非"技术"：测厚、选材、检验都是技术动作，真正决定成败的是这些动作是否被强制执行——变更不走流程、隐患拖着不改，再好的技术框架也拦不住。7.1 节的安全支柱在这里提前出场：完整性与安全，本就是同一套纪律的两个侧面。

设备守住了、装置开稳了，最后一笔账是钱：下一节用现金流和敏感性的眼光审视炼厂的每一笔投资。
