本节摘要：一列动车组上有几十个控制系统在同时工作：牵引、制动、车门、空调、火灾报警、列控车载。把它们组织成一条清晰指挥链的，是列车控制与管理系统 TCMS——分层总线加冗余中央控制。本节讲透车载网络的分层逻辑、安全功能为什么走独立通道，以及故障诊断数据怎么反哺运维。读完你能画出车载控制架构，并理解它与地面列控的分工。
车上的神经与大脑
把一辆动车组想象成一座会跑的微型工厂：牵引变流器是车间，制动系统是保安，空调是后勤，车门是门禁，列控车载设备是驻厂的监理。几十个"部门"如果各自为政，司机的操作台会变成电话总机。**列车控制与管理系统（TCMS）**就是这座工厂的组织结构图：所有子系统挂上总线，中央控制单元统一下发指令、汇总状态，司机在屏幕上看到的是整车而非一堆孤岛。
组织方式是经典的两层。列车级总线贯穿全列八辆车，负责跨车的大事——整列的牵引指令、制动指令、编组信息同步，重联两列车时还要在十六辆车之间对表；车辆级总线负责本车内部的小事——这台车的空调温度、车门状态、辅助逆变器。跨车指令沿列车级总线广播，各车控制单元收到后在本车总线上执行并回执。分层的好处是故障隔离：某节车的空调总线瘫痪，整列的牵引控制不受牵连——就像公司里部门内网出问题不影响全集团发指令。

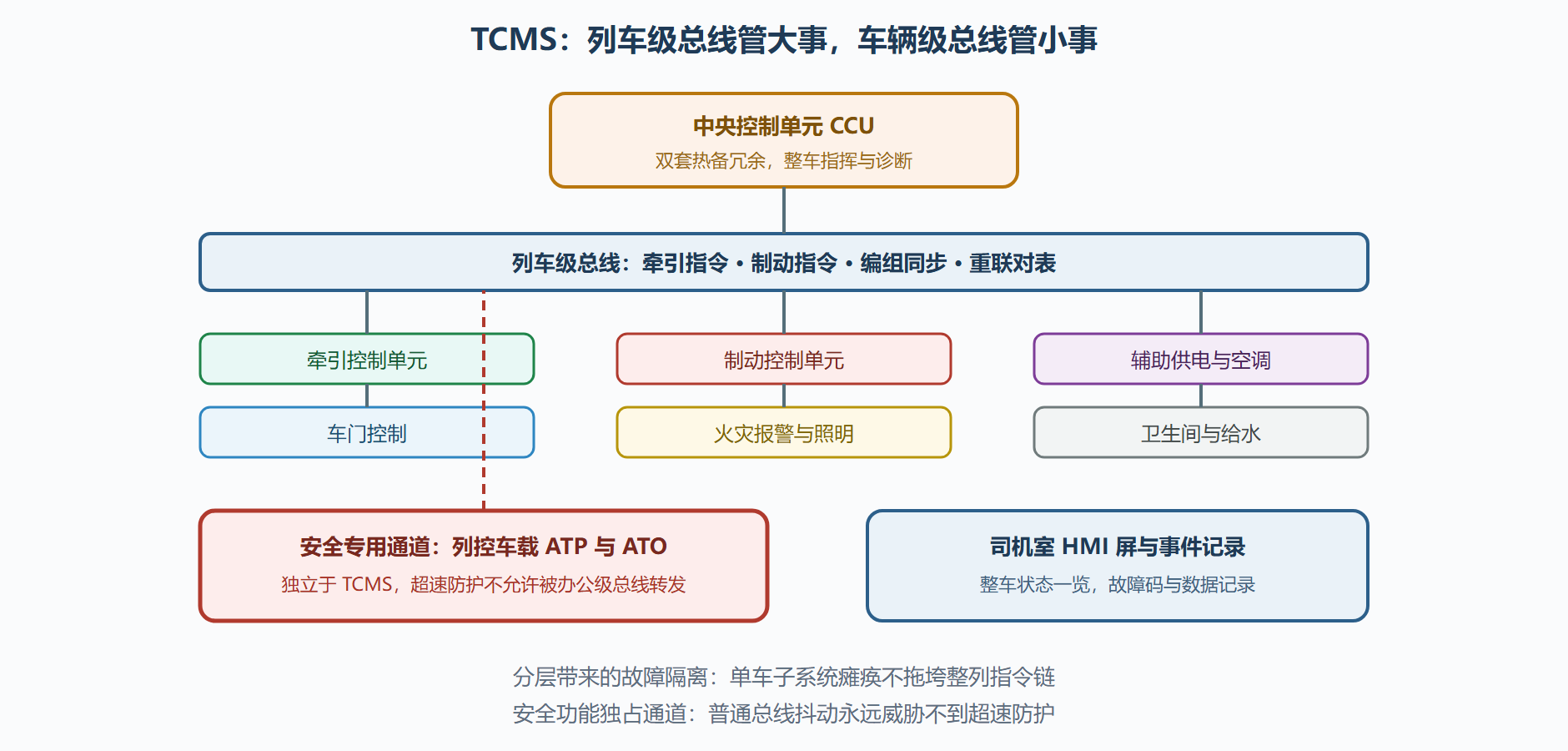

图 3-3：TCMS 分层控制架构与安全通道
安全功能为什么单开一条道
TCMS 里跑的大多数信息是"办公级"的：空调温度差一度、车门晚关一秒，代价可控。但有一类信息是"安全级"的——目标速度、紧急制动指令、车门与站台间隙的联锁——它们的失效代价是人命。铁路行业对此的原则是安全功能不搭普通总线的便车：列控车载设备（ATP）拥有独立的通道与独立的处理器，与地面列控系统的通信走专用链路，其软件按安全完整性等级开发、故障导向设计。TCMS 可以死机重启，ATP 不允许"重启试试"——它的任何可疑状态都以最保守的方式执行：输出制动，让列车停下来再谈。
这条原则往下一层是故障导向安全的设计哲学：继电器失磁、通道断线、处理器异常，任何单点失效的输出都倒向禁止运行。第三章的转向架在物理上压住失稳风险，ATP 在信息上压住越权风险——一动一静两道锁，是列车本体的安全双保险。第四章的地面列控体系，正是把这套哲学沿全线延伸。
数据反哺：TCMS 的第二职业
TCMS 每天产生的车载记录是资产管理部门的金矿。每次走行中，牵引电机的温度曲线、制动缸压力、门控器动作次数、轴箱温度峰值都被按事件与时间戳记录，入库回段后无线下载。单列车的数据只是记录，几百列车的数据就成了趋势：某型号齿轮箱的温度漂移曲线在多大里程后出现拐点、哪类故障在换季时高发——这些规律直接决定检修规程的修订。第五章的智能运维体系，正是把这份车载"体检数据"与地面检测数据融合后长出来的；本章先记住结论：现代动车组的控制系统天生就是运维系统的前端传感器，设计它时留的数据接口，十年后就是预测性维护的原料。
本节要点回顾
- TCMS 用两层总线组织全列控制：列车级管跨车大事，车辆级管本车小事，分层带来故障隔离；
- 中央控制单元双套热备，任何单点失效不中断整车指挥；
- 安全功能独立通道：ATP 超速防护不依赖办公级总线，故障导向设计让可疑状态一律倒向制动停车；
- 蛇行防护与超速防护一动一静，构成列车本体的安全双保险；
- TCMS 的运行记录是预测性维护的原料，控制系统天生就是运维体系的前端传感器。
常见问题
问：重联运行的两列动车组怎么保证不各自为政？
答：重联时列车级总线跨列车贯通，两套中央控制单元先完成总线初运行与主从选举，全列由主控单元统一下发牵引与制动指令，从控单元只执行不决策。司机在头车操作，操作对象是十六辆车组成的单一逻辑列车。
数据记录：列车的黑匣子与体检单
TCMS 与列控车载都配备事件记录仪，功能类似航空黑匣子的陆上版：速度、手柄位置、制动状态、信号信息、关键继电器动作，全部按时间戳滚动记录，事故与邻界事件后可完整回放。区别在于铁路的记录仪天生联网——入库即无线下载，数据直接进入检修管理流程。于是每列车每天产生一份"体检单"：哪些参数越限、哪些部件动作次数异常、哪些故障码复现，维修车间按单施工。
这套记录体系还改变了故障处理的责任结构。过去司机报告"感觉异常"，工程师凭经验判断；现在记录回放精确到毫秒，故障复现路径一目了然，误判与扯皮的空间被数据压缩。反过来它也对设计提出要求：新车型上线前就要把"哪些信号要记、记多久、怎么判越限"定义清楚——记录设计做得糙的车型，运维阶段要还多年的债。黑匣子的启示与 3.3 节主线一致：现代列车的控制系统天生就是数据系统，控制与记录是同一枚硬币的两面。
车地接口：TCMS 与列控的边界
TCMS 与列控车载设备共存于车上有明确的接口纪律：列控向 TCMS 传送的是"只读"的状态信息——当前限速、制动干预状态、设备故障码，供司机屏幕显示与运行记录；TCMS 向列控传送的只有少数经过安全认证的车辆状态（如牵引切除状态）。边界之外，两个系统各自独立供电、独立处理器、独立软件路线。这条纪律的价值在于故障隔离：办公级的 TCMS 故障永远不升级为安全事件，列控的制动指令也永远不会被 TCMS 的死机挡住。工程上叫它安全分级接口，通俗说就是：好商量，但不许越权。
重联的控制权交接
两列动车组重联，最先发生的是一场控制权谈判。机械联挂完成后，列车级总线自动做初运行：识别编组结构、给每辆车分配地址，然后两套中央控制单元进行主从选举——只有一套成为全列的大脑，另一套退居从控。此后司机的每一条牵引与制动指令，由主机统一下发、从机执行并回执，十六辆车在逻辑上是一列车。解编时再走一遍反向流程，各自恢复独立编组。
这套交接的细节处处是安全考量：总线通信丢失时，从车自动实施制动停车，而不是我行我素；主从选举的任何模糊状态都不允许带电运行，宁可停在原地等人工确认。对维护人员的启示是：重联故障的排查对象往往不是某辆车，而是车与车之间的关系——总线通不通、地址冲突没有、主从状态对不对。这也呼应本节的主题：动车组的可靠性，一半在部件，一半在部件之间的组织关系。TCMS 的设计哲学，说到底是把"组织关系"本身做成可诊断、可恢复的系统对象。
