3.2 牵引与制动系统

3.2 牵引与制动系统

本节摘要：十兆瓦功率从 25 千伏接触网流入，经变压、变流、变频喂给牵引电机；制动时这条链路反向工作，把动能变回电能送回电网。本节走通牵引传动链、拆解牵引特性曲线，并算清制动距离这笔安全账。读完你能解释高铁为什么"起得快、停得稳、下坡不冒烟"。

十兆瓦的油门与刹车

第一章给过一句话：运力是乘积。落到单列车上，这句变成"速度是功率与阻力的除法"。时速 350 公里时，空气阻力占运行阻力的八成以上，而空气阻力随速度平方增长，克服它所需的功率随速度立方增长——这就是为什么从时速 250 提到 350，功率需求几乎翻倍，复兴号的牵引总功率要做到约 10 兆瓦。跟这股力量打交道，就是牵引与制动系统的全部工作。

牵引传动链自上而下五步走：受电弓从接触网取下单相 25 千伏交流，主断路器与浪涌保护守住入口；主变压器把电压降到变流器可用的等级；四象限整流器把单相交流整成直流，同时在电网侧保持功率因数接近于一、把谐波压到限值内；逆变器再把直流逆变成频率、幅值都可调的三相交流；最后驱动三相异步牵引电机（新车型逐步引入永磁电机提效），经齿轮传动装置驱动动轴。整条链的核心动作是变频调速：电机的转矩与磁通、转子频率严格联动，控制器实时解算，让每一根动轴都在黏着极限之内出力——雪天轨面湿滑时自动降低转矩请求，避免空转打滑，这套黏着控制与防滑保护是牵引控制单元的看家本领。

牵引特性：为什么后段提速越来越慢

把牵引力对速度画成曲线，高速列车呈两段式：低速段是恒力矩区，牵引力顶满黏着允许的上限，列车以最大加速度冲刺；进入中高速后切进恒功率区，功率封顶，牵引力与速度成反比地衰减——这就是为什么复兴号从零加速到时速 200 干脆利落，而从 300 爬到 350 明显从容。这条曲线的形状不是技术遗憾，而是物理必然与经济性的合谋：恒功率区的电机与变流器不必按低速大转矩配置，设备容量省下来了；高速段多余的动力需求又由空气动力学优化去抵消——头型风阻每降一个百分点，功率需求省下的都是兆瓦级。

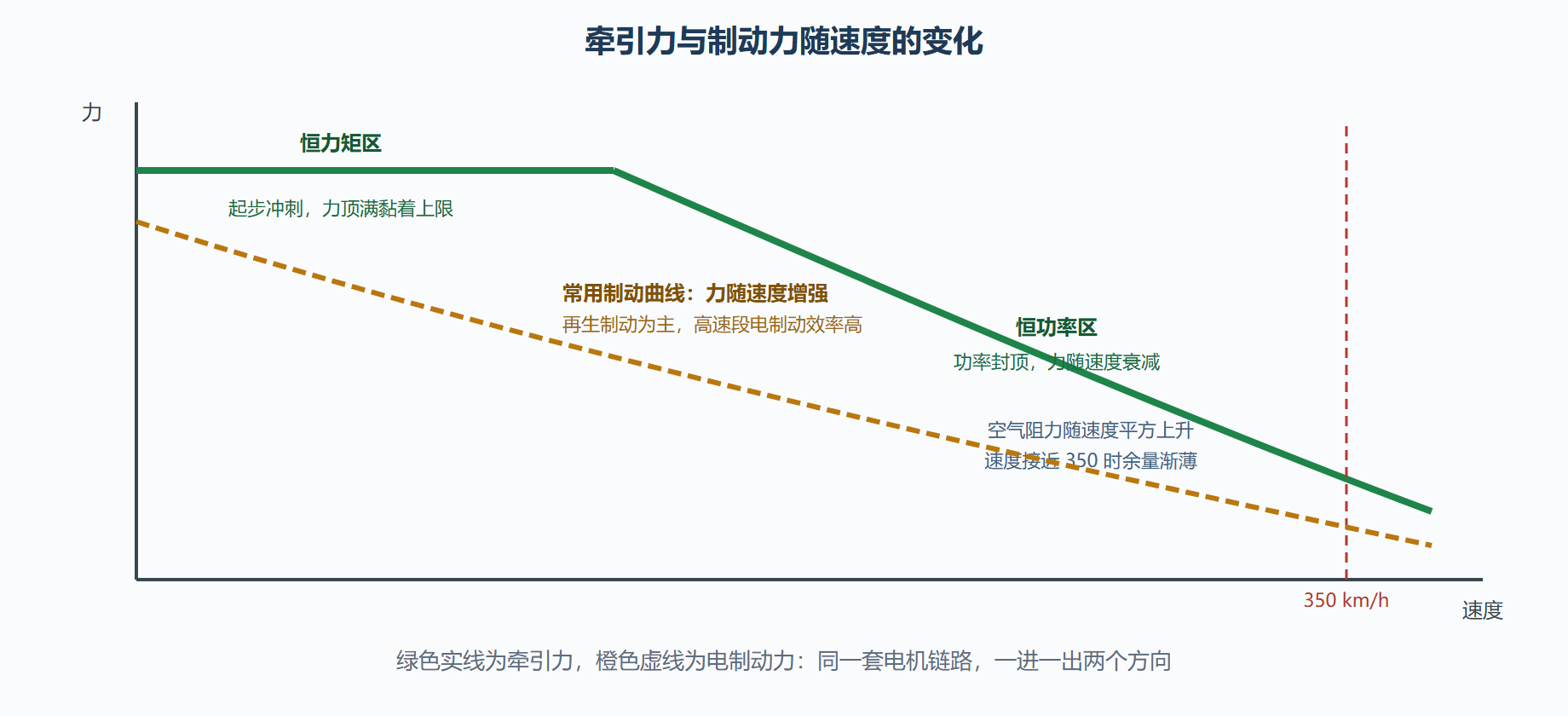

图 3-2：牵引与制动特性曲线及两段式工作区

制动：把十兆瓦级动能安全收场

时速 350 公里的复兴号动能以十亿焦耳计，制动系统的任务是在信号要求的距离内把它安全消化。第一顺位是再生制动：牵引电机反转矩工作变发电机，动能经逆变链路反送回接触网，供同臂其他列车使用，可回收牵引能耗的一到两成——第七章的绿色账里有它的位置。电制动的弱点在低速段：转速越低发电能力越弱，停站最后一段必须让位给空气制动——每根车轴上的制动盘被摩擦副夹住，把残余动能变成热耗散。两套系统由制动控制单元无缝接力，乘客感受到的是一条连续减速曲线而非两次"点头"。

制动距离这笔账可以直接算。忽略空气阻力做下界估算，制动距离约等于速度平方除以两倍减速度：

初速 v = 350 km/h ≈ 97.2 m/s
常用制动平均减速度取 a = 0.9 m/s²：
  S = v² / (2a) = 9448 / 1.8 ≈ 5250 m —— 常用制动约五公里级
紧急制动平均减速度约 1.3 m/s²：
  S = 9448 / 2.6 ≈ 3640 m —— 紧急制动四公里级上下
对照标准：最高速度级动车组紧急制动距离按 6500 m 上限考核，
实际车型普遍留有明显裕度。
​

这笔账解释了两个日常现象。其一，高铁列控的追踪间隔必须按"最坏情形制动距离"反推——第四章的安全体系就是从这条几公里长的制动距离上生长出来的。其二，长大下坡道是制动系统的烤场：持续制动会让制动盘热容量见顶，所以重载与山地线路要靠电阻制动、动力分散制动分担热负荷，普速货物列车在长下坡"刹车淋水"防热衰减也是同一个问题的土办法。

本节要点回顾

• 空气阻力随速度平方增长、功率随立方增长，350 公里时速对应用约 10 兆瓦牵引总功率；
• 牵引传动链五步：受电弓取流、主变压器降压、四象限整流、逆变变频、驱动牵引电机，核心是变频调速加黏着控制；
• 两段式牵引特性：低速恒力矩冲刺、中高速恒功率巡航，后段提速变慢是物理与经济性的合谋；
• 再生制动在高速段主力回收、空气制动在低速段兜底，紧急制动距离四公里级、标准上限 6500 米；
• 制动距离决定追踪间隔的安全下限——这笔账在第四章会被列控系统直接接管。

常见问题

问：高铁为什么不像汽车那样可以随时急刹？
答：可以急刹，但四公里级的紧急制动距离决定了"急刹"没法像汽车一样解决突发侵入——因此高铁安全体系的重心放在"根本不允许冲突发生"：进路互斥、区间独占、超速自动干预，而不是依赖最后一脚刹车。这是轨道交通安全设计与公路最本质的区别。

追问：黏着、空转与撒砂

牵引与制动的物理起点都是轮轨黏着——接触斑传递的切向力有上限，超过上限车轮就打滑。牵引侧打滑叫空转：动轴失去抓地力，转速飙升，严重时轮轨双方都受伤；制动侧打滑叫滑行：车轮抱死在轨面上滑磨，制动距离拉长、轨面擦伤。对策一软一硬：软的是控制，黏着控制算法实时比较车速与轮速，打滑征兆一出现立即收敛转矩或实施防滑修正；硬的是撒砂——向轨面喷撒细砂提高摩擦系数，起动、雨天、坡道等低黏着场景的标准动作。很多车站的股道端部装有轨面撒砂装置，老司机进站前的"哧"一声就是它。

低黏着是冬季运营的经典考题：霜、露、油污让轨面摩擦系数掉到干燥值的一半以下，列车起动空转、制动距离拉长同时出现。运营端的应对是成体系的：提前撒砂、压低牵引转矩限值、拉长追踪间隔、必要时封锁除冰。这些动作全都写进规章、按天气阈值触发——3.2 节的制动距离账，在低黏着天要按打折后的黏着力重新算，这也是列控系统按工况调整制动模型的现实原因。
