暂态指故障发生后几毫秒到几秒内的剧烈机电暂态过程。这段窗口里，系统要么在第一个摇摆周期内稳住，要么滑向崩溃。本节把三类失稳形态各配一个真实事故，并完整复盘 2003 年美加大停电的连锁链条。

功角稳定：两台机的拔河

同步电网里所有发电机电气上锁死在一起。故障瞬间，近故障点发电机的电功率送不出去，机械功率却还满推，转子开始加速、功角前冲；故障切除后若功角摆得太远、回不来，机组失步，这就是功角失稳。判据是著名的等面积定则：加速面积（故障期间积累的动能）小于减速面积（切除后可回收的制动能力），系统稳。故障切除得越快，加速面积越小——这直接解释了第 4 章继电保护对"毫秒级"的执念，也解释了快关汽门、电气制动这些应急手段的原理：人为给加速的转子踩刹车。

电压稳定与频率稳定：两种失血

电压崩溃是无功枯竭的慢失血：负荷增长 → 末端电压下滑 → 感应电动机电流增大吸无功更多 → 电压再跌，正反馈成形。1987 年东京大停电是教科书案例：盛夏空调负荷暴涨，无功补偿容量用尽，电压在半个多小时内持续滑坡，最后 800 万用户失电。频率崩溃是有功失血的快失血：大机组或直流双极闭锁瞬间甩掉数 GW，频率俯冲，若低频减载跟不上，电厂辅机自身停转，全系统瓦解。

复盘 2003 年 8 月 14 日：一次树的胜利

美加东部大停电，5000 万人失电，损失约 60 亿美元。事后报告的链条值得逐环看：

1. 俄亥俄州某电厂机组故障退出，地区进入 N-1 不足状态；
2. 一条 345kV 线路对树放电跳闸（走廊修剪失职——事故起点是一棵树）；
3. 潮流转移到并行线路，其中一条弧垂增大再度对树放电跳闸；
4. 负荷继续转移到剩余通道，线路相继过载（连锁过载），告警系统恰好软件故障，调度员在错误数据上误判；
5. 最后的通道跳闸后，几十秒内 500 多台机组连锁脱网，系统沿电气边界裂解；
6. 裂解后的孤岛功率严重失衡，频率/电压崩溃，大面积停电。

教训可以压缩成两条：连锁过载是压垮系统的直接死因，而"看不见"（量测与告警失效）让调度员错过了最后的人工干预窗口。第 3.3 节的 WAMS 广域测量和第 4 章的三道防线，都是对着这条事故链逐环设防。

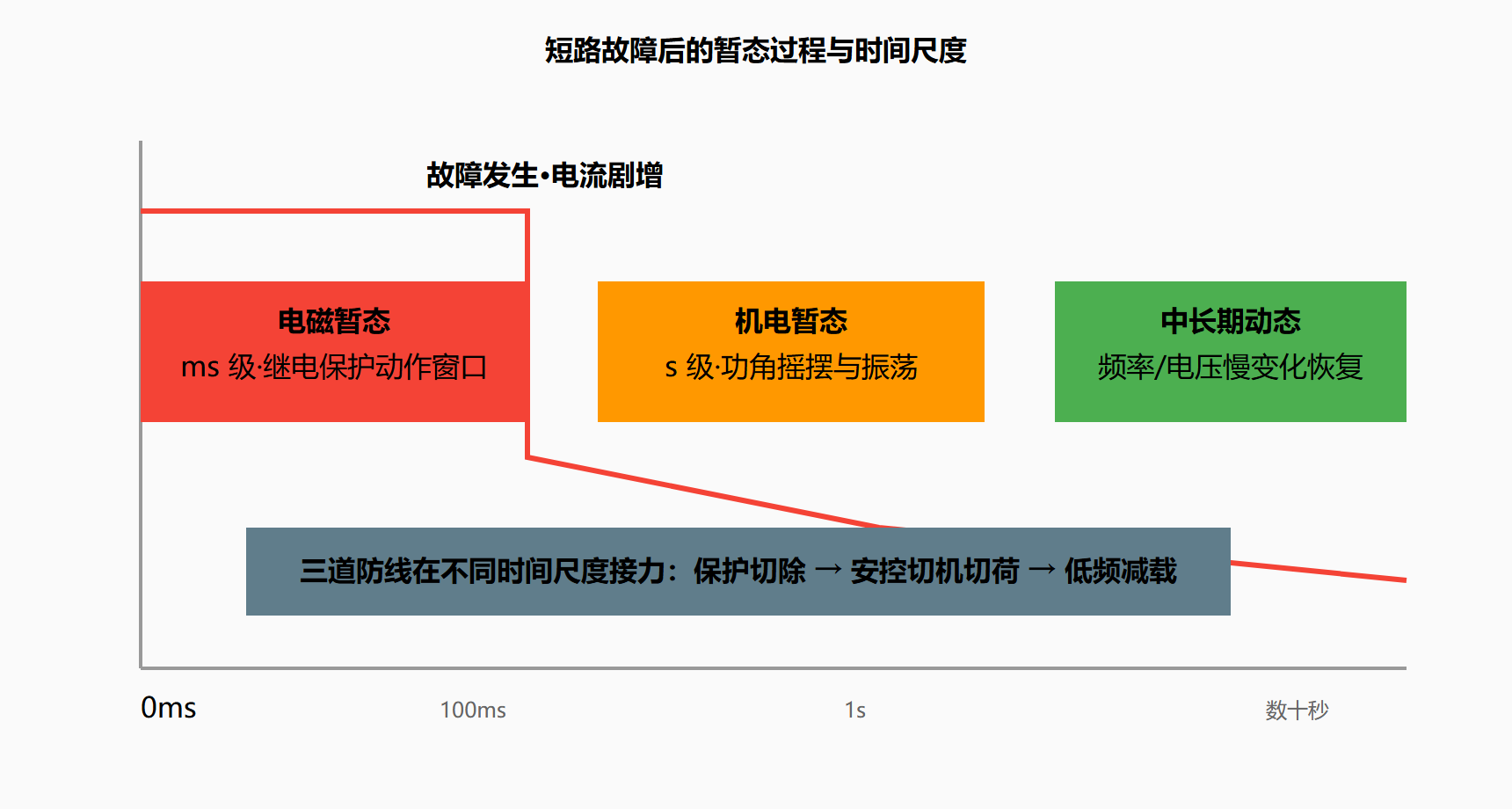

图 3-2 电网各类过程的时间尺度分层

摆在我们面前的稳定新题

风光经逆变器并网，还带来教科书之外的稳定形态：宽频振荡（次同步/超同步振荡，源于逆变器控制回路与电网谐振的相互作用，2015 年新疆哈密风电次同步振荡曾造成火电机组跳闸）与构网能力缺失（弱电网下逆变器锁相环失稳）。经典稳定理论建立在同步机数学模型上，逆变器主导系统的稳定性分析仍在重建中——这是本学科当下最活跃的研究前沿之一。

本节要点回顾

• 功角稳定看第一个摇摆：等面积定则说明为什么"切得快"等于"稳得住"，保护速度是稳定性的函数。
• 电压崩溃是无血失血（无功正反馈，1987 东京）、频率崩溃是有功失血（低频减载兜底）。
• 2003 美加大停电链条：设备故障 → 连锁过载 → 量测盲区 → 裂解崩溃；防御思路是逐环设防。
• 时间尺度分层决定了哪些事交给装置（毫秒）、哪些交给人（分钟）；逆变器时代左半边正在失守，催生构网型技术。

动手计算：等面积定则算临界切除角

单机无穷大系统，E'=1.2 pu、U=1.0 pu，故障前电抗 x1=0.3、故障中 x2=1.0、故障后 x3=0.4（均为 pu）。输送功率曲线依次为 P=E'U/X·sinδ：故障前幅值 4.0、故障中 1.2、故障后 3.0。设故障前运行在 δ0=arcsin(0.9/4.0)≈13°，机械功率 Pm=0.9 恒定。令加速面积等于最大减速面积（从切除角 δc 积分到临界角 δmax=180°-arcsin(0.9/3.0)≈162.5°），可解出临界切除角约 74°——超过它，再快的调速器也救不回来。

# 等面积定则数值求临界切除角
import numpy as np
from scipy.optimize import brentq
E, U, Pm = 1.2, 1.0, 0.9
X_pre, X_dur, X_post = 0.3, 1.0, 0.4
P = lambda X, d: E*U/X*np.sin(d)
d0 = np.arcsin(Pm / (E*U/X_pre))
dmax = np.pi - np.arcsin(Pm / (E*U/X_post))
def area(dc):   # 加速面积 - 减速面积 = 0 的方程
    acc = np.trapz(Pm - P(X_dur, np.linspace(d0, dc, 200)), np.linspace(d0, dc, 200))
    dec = np.trapz(P(X_post, np.linspace(dc, dmax, 400)) - Pm, np.linspace(dc, dmax, 400))
    return acc - dec
dc = brentq(area, d0+0.01, dmax-0.01)
print(f"临界切除角 {np.degrees(dc):.1f}° (运行角 {np.degrees(d0):.1f}°)")
# 切除角每提前 10°, 稳定裕度显著增加 —— 保护"两个500ms"的数学根据
​

数据档案：三型失稳的对比速查

英国 2019-08-09 事故时间线(高比例逆变器系统的现代样本)
15:54  雷击致线路故障, Little Barford 燃气厂与 Hornsea 海上风电
       在 0.5s 内相继脱网, 共损失 ~1878 MW
15:54  系统惯量低(当日风光占比高), 频率以异常快的斜率跌至 48.8Hz
15:54  低频减载动作切除 ~950 MW 负荷(约 110 万户)
16:00+ 部分分布式电源因防孤岛保护误动继续脱网, 加剧缺额
主因复盘: 常规机组脱网本在 N-1 内, 但低惯量放大了频率跌幅,
且分布式电源"隐藏脱网"未被计入安全校核 —— 校核口径需要重写
​

这个 2019 年样本与 2003 年案例放在一起读，能看到稳定问题的时代迁移：从"设备连锁过载"转向"低惯量下的频率跌速失控"，防御重心也从输电走廊树障管理，转向惯量租赁、构网型变流器与需求侧快响应——本节理论工具没变，边界条件变了。
