4.1 继电保护：毫秒级的判断艺术

4.1 继电保护：毫秒级的判断艺术

继电保护是在故障发生后几十毫秒内判定故障位置并向断路器发跳闸命令的自动装置。它的全部难题在于：动作快了容易误杀，动作准了容易超时——在"快、准、稳"的三角里找平衡，是这门手艺一百年来没有变过的主题。

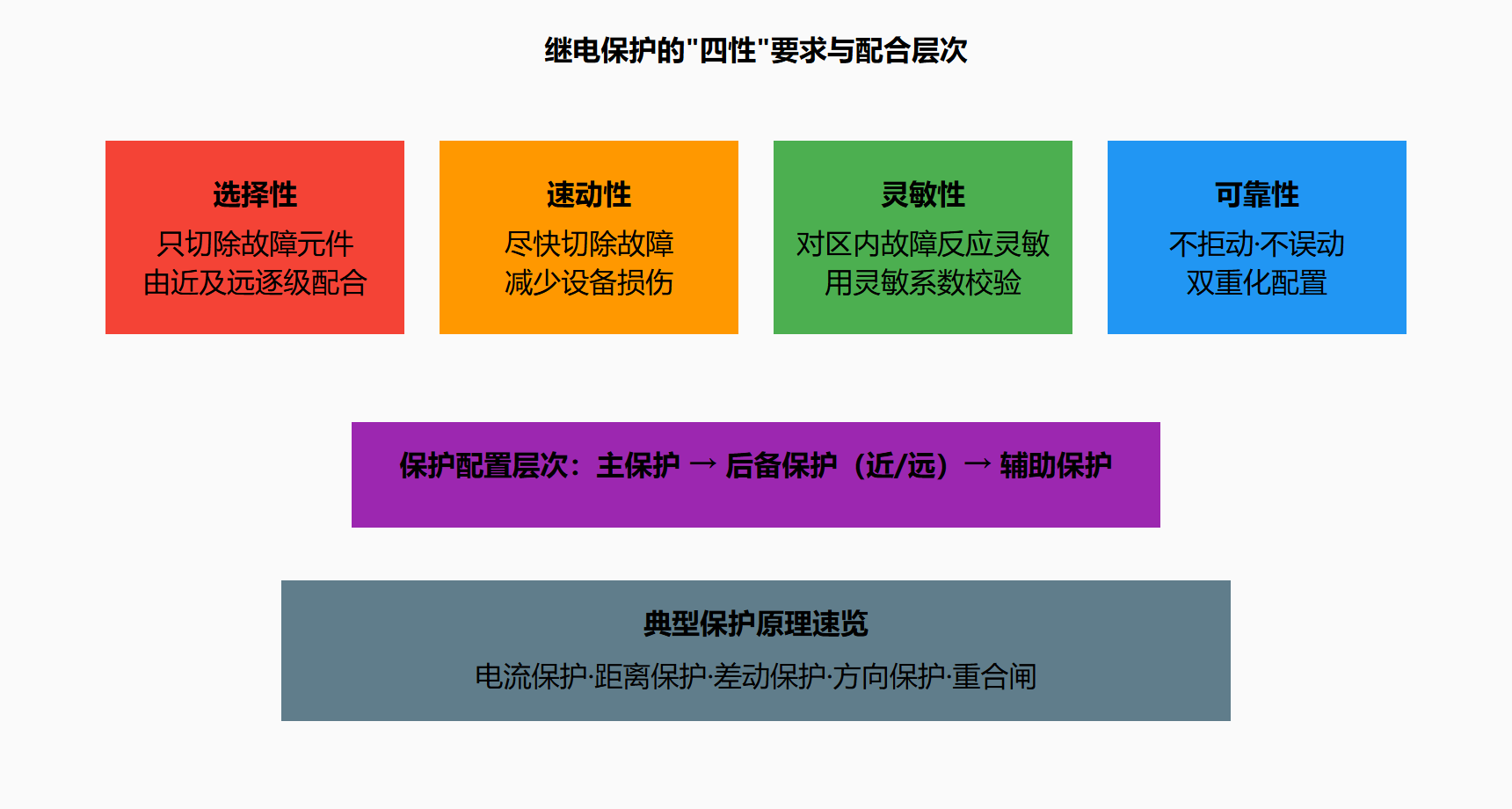

四性：一组天生打架的要求

保护的评价维度有四个：速动性（切得快，3.2 节讲过，切得越慢加速面积越大，系统越可能失稳）、可靠性（该动时不动叫拒动，不该动乱动叫误动，两者都要命）、选择性（只切故障元件，不殃及无故障线路）、灵敏性（最小故障特征下仍能识别）。这四者互相牵制：为了选择性好，本线路保护要等下级保护拒动再动作（牺牲速度）；为了灵敏，门槛放低，误动概率上升。整定工程师的日常，就是在这张矛盾表上给每台装置找到位置。

主力原理一：差动——电流账本要对平

基尔霍夫电流定律说，进入一个元件的电流等于流出的。差动保护在元件两端装设电流互感器，实时做减法：正常时（含外部故障时穿越）差值约为零，内部故障时差值猛增。这个判据有天然的绝对选择性——保护区边界由互感器位置物理划定，区外故障再严重也不会误动。代价是要把两端的电流信号实时传给对方（电流采样经通信通道对传），因此它是变压器、母线、发电机、短线路的主力保护。

主力原理二：距离——电气距离就是保护范围

长线路两端敷设通道不经济，主流用距离保护：测保护安装处的电压与电流之比（阻抗），故障点越近，测得阻抗越小。按阻抗整定出 I、II、III 三段，像套圈一样覆盖全线：

图 4-1 三段式距离保护的阶梯时限

为什么 I 段只整定 80–85% 而不是全线？因为线路末端故障和下级线路出口故障在测量阻抗上几乎无法区分，若 I 段保全线，下级故障时本级会瞬动越级跳闸。留下 15–20% 的盲区、用 II 段带时限补，是选择性与速动性的标准交易。

新问题：逆变器故障特征太"安静"

以上整套逻辑建立在同步机提供的巨大故障电流上——金属性短路电流可达额定值的十几到几十倍，特征极其鲜明。逆变器受半导体器件热容量限制，故障时电流被控制在 1.1–1.5 倍额定以内，电压跌落时的特征也与传统电源不同。故障电流变小变"怪"，传统保护的判据灵敏度与可靠性双双退化。应对路线包括：配电侧差动化、基于暂态行波的新判据、逆变器主动注入扰动特征等——这是新能源高占比背景下保护学科最紧迫的课题。

本节要点回顾

• 四性互相冲突，整定就是在矛盾里找折中，没有完美解只有权衡解。
• 差动靠基尔霍夫定律，绝对选择性，需要通信通道，适合贵重元件；距离靠阻抗测量，阶梯时限，适合长线路。
• I 段留盲区、II 段补全线是"选择性换速动性"的经典交易结构。
• 逆变器让故障特征变安静，传统保护体系面临重新设计，呼应第 3.2 节的稳定性新题。

动手计算：距离保护三段整定一张表

一条 110 kV 线路长 30 km，正序阻抗 0.35 Ω/km，末端接下级线路（首段阻抗 10 Ω）。保护 I 段按本线路阻抗的 85% 整定：ZⅠ=0.85×30×0.35≈8.9 Ω，零延时；II 段与下级 I 段配合并保证本线路末端故障有 1.3 倍灵敏度：ZⅡ≈11.6 Ω，延时 0.3-0.5 s；III 段按躲最大负荷阻抗整定，延时 1-2 s 兼作后备。把三个数填进阶梯图，选择性链条即告成立。

# 三段式距离保护整定速算
Z_line, Z_next = 30*0.35, 10.0    # 本线路/下级线路首段阻抗
Z_I  = 0.85 * Z_line
Z_II = min(0.85*(Z_line + Z_next), 1.3*Z_line + 0)  # 与下级I段配合
Z_III = 2.5 * Z_line               # 后备段经验系数
for name, z, t in (("I", Z_I, "0 s"), ("II", min(Z_II,1.15*Z_line), "0.4 s"), ("III", Z_III, "1.5 s")):
    print(f"{name} 段: {z:5.1f} ohm, 时限 {t}")
# II 段取与下级配合值和本线末端灵敏度的较小者 —— 权衡的可计算形态
​

数据档案：主力保护原理速查

一次线路故障的完整切除时间线(500 kV 线路, 典型值)
t=0 ms      故障发生, 电流骤增至额定的 10-20 倍
t=3-5 ms    保护装置完成采样与算法判断
t=20-40 ms  保护发跳闸命令(差动/纵联可达"两个40ms"内)
t=40-60 ms  断路器灭弧, 故障电流切断
t=100 ms    重合闸装置启动计时
t=1000 ms   自动重合闸合闸(瞬时性故障约 60-80% 可重合成功)
"故障清除时间 = 保护时间 + 断路器时间" 是 3.2 节等面积定则的输入
​

把这张时间表与 3.2 节的等面积计算对接：清除时间每压缩 20 ms，允许的输送功率极限就能抬高一分——保护装置里那些看似枯燥的毫秒，直接兑换成线路的输送能力与全网的稳定裕度。这就是"毫秒级的判断艺术"这句标题的定量含义。

最后补一段关于"整定协作"的实务视角：单台装置的整定并不难，难的是全网上千台装置的时限级差互相咬合——上级后备要躲开下级主保护，级差取 0.3-0.5 秒，层层往上像齿轮啮合。任何一台装置改定值，都要复核上下游两到三级。电网改扩建、新能源场站接入、运行方式调整都会触发整定复核，因此整定计算是保护专业常年不息的工作，也是理解"保护系统是一张网而不是一堆盒子"的最佳入口。第 8.3 节谈工程师成长时，这段实务细节会再次出现。

顺带说明保护装置自身的冗余设计：220kV 以上线路普遍配置两套不同原理、不同厂家的主保护（双重化），直流电源、跳闸回路、通信通道也彼此独立——因为保护装置自己也是会故障的元件，单一装置失效不能让一次系统失去保护。这个"用冗余对冲自身失效"的思路与第 3.2 节的 N-1 哲学一脉相承，读者在第 7.2 节建设调试的"三级关卡"里还会再次遇到它的变体。
