4.2 三道防线与黑启动：防崩溃的兜底

4.2 三道防线与黑启动：防崩溃的兜底

单一故障靠 4.1 节的保护就能消化；当故障连锁扩大、系统滑向崩溃时，就要靠三道防线逐级弃车保帅。本节讲这道序列的设计逻辑，再讲最坏情况——全网停电之后，电网如何被一节一节重新"点着"。

三道防线：一层比一层狠

第一道防线就是继电保护本身：快速切除故障元件，让系统在第一个摇摆里稳住。第二道防线是安全稳定自动装置：预判到切机、直流闭锁这类大扰动后系统稳不住时，毫秒到秒级执行切机、切负荷、直流紧急功率支援、解列等控制——比如某回特高压直流双极闭锁甩掉 8GW，稳控系统立即按预案切除受端部分负荷并让其他直流增送。第三道防线是保底手段：低频减载（UFLS）按频率跌破的深度逐轮切负荷，每轮 4%–8%，宁可停一部分用户的电也要把频率拽回 49Hz 以上；若仍不住，实施失步解列，把电网沿电气边界拆成若干孤岛各自求生。

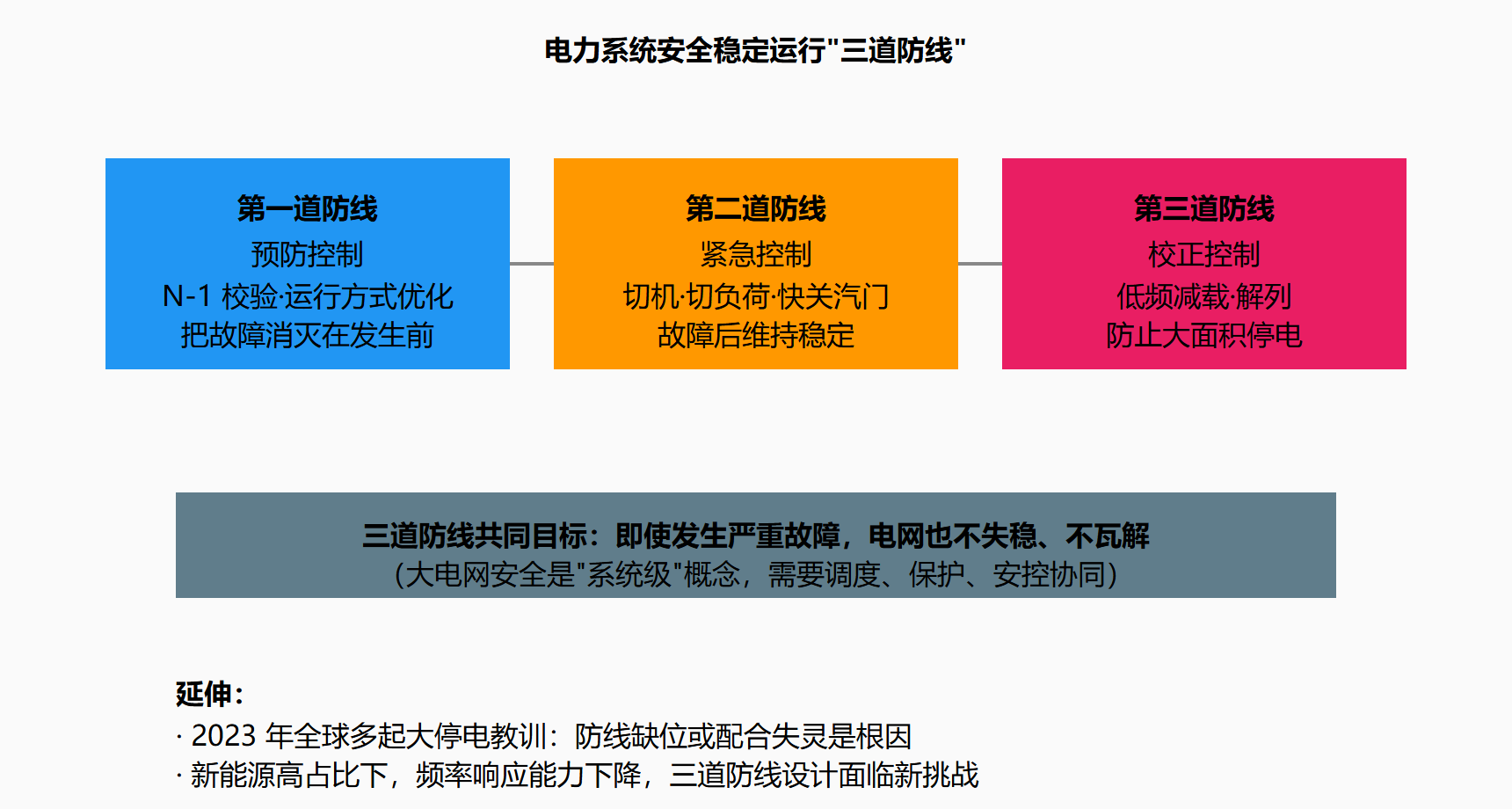

图 4-2 三道防线层级与弃车保帅序列

低频减载的轮次设计体现了"宁可错杀、保住元气"的哲学：频率跌破 49.0Hz 切第一轮，随后每低 0.2Hz 再切一轮，同时设有恢复轮防止过切。2019 年英国大停电中，正是低频减载在频率跌至 48.8Hz 时自动切除约 5% 负荷（含部分铁路），避免了全网崩溃——当时舆论骂"列车停摆"，工程视角看却是保底机制按剧本工作。

黑启动：从一节电池开始重建文明

黑启动是全网失电后的重建程序，剧本大致五步：

1. 启动黑启动电源——水电厂（闸门一开机组即转，无需外部电）或具备自启动能力的燃机、储能电站率先点火；
2. 给启动路径充电——黑启动电源经选定线路向附近大型电厂的厂用系统送电，唤醒它们的辅机（磨煤机、给水泵、风机都要先有电才能开机）；
3. 逐台并网大机组，重建小网架并调频调压；
4. 网架扩展——小岛互联成大岛，恢复主干线路；
5. 负荷逐步恢复——每次投入的负荷量不能超过运行容量的安全比例，边恢复边盯频率电压。

真正的难点在第 5 步的节奏：投少了电网频率偏高、投低了瞬间砸穿，恢复负荷像给重症患者喂饭，得一勺一勺来。2003 年美加大停电后部分区域花了两天才完全恢复；2021 年 2 月德州寒潮停电中，轮流停电（rolling blackout）策略执行不彻底反而拖长了恢复期——恢复期的每一个决定都在放大或缩小经济损失。

值得记一笔的现代变量：储能电站正在成为优质黑启动电源。2017 年澳大利亚特斯拉 Hornsdale 储能（100MW/129MWh）除了著名的毫秒级调频驰援，也被验证可参与系统重建；国内多个省网已开展储能黑启动试点。电池不需要锅炉预热、没有最小技术出力限制，天生适合"从零点亮"这个任务。

本节要点回顾

• 三道防线是逐级弃车保帅：切除故障 → 稳控切机切负荷 → 减载解列，牺牲范围递增，防线一道比一道狠。
• 低频减载按轮次设计，英国 2019 事件证明它是"被骂但救命"的最后屏障。
• 黑启动五步剧本：黑启动电源 → 厂用电 → 大机组 → 网架 → 负荷逐步恢复，节奏比速度重要。
• 储能是黑启动的新优选：零预热、无最小出力约束，重塑了重建剧本的第一页。

动手计算：低频减载轮次的算术

设某孤立子系统总负荷 6000 MW，运行机组容量 5500 MW（缺 500 MW 即 8.3%），系统频率响应系数 β≈1500 MW/0.1Hz。无减载时稳态频率跌至 50 − 8.3/15×0.1... 按线性化估算约为 49.4Hz，尚可由 AGC 拉回；但若叠加一台 600 MW 机组跳闸，缺额升至 18.3%，频率将跌破 48.6Hz——必须依赖减载。按首轮 49.0Hz 切 6%、每低 0.2Hz 加切 6% 设计，第二、三轮动作后缺额压回 6% 以内，频率回稳 49.5Hz 以上。

# 低频减载轮次动作仿真(准静态)
load, gen0 = 6000, 5500
beta = 1500/0.1          # MW per Hz
gen = gen0 - 600         # 叠加跳机
shed = 0
for round_, f_set in enumerate((49.0, 48.8, 48.6), 1):
    deficit = (load*(1-shed) - gen) / (load*(1-shed))
    f = 50 - deficit/beta*1  # 缺额百分比折算频差(简化)
    if f < f_set:
        shed += 0.06
        print(f"第{round_}轮动作: 累计切 {shed*100:.0f}%, 频率回升至 ~{50-(load*(1-shed)-gen)/(load*(1-shed))/beta*50:.2f} Hz")
    else:
        break
# 轮次设计的目标: 最恶劣组合下也能在第三轮内止跌
​

数据档案：黑启动电源特性对比

某省黑启动演练时间表(数字为典型量级)
T+0:00  下令启动黑启动方案, 水电站1号机自启动
T+0:15  向 60 km 外燃机电厂厂用系统充电成功
T+1:30  燃机并网, 小网架 300 MW 骨架成形
T+4:00  第一台 600 MW 煤机厂用电恢复、点火
T+12:00 主网架 220kV 环网恢复过半
T+24:00 负荷恢复至 60%, 逐步转入正常调度
关键约束: 每次投入负荷 ≤ 当前旋备容量, 否则前功尽弃
​

这份时间表解释了为什么黑启动预案要常年演练而不仅存于文档：第一小时的每一步（充电路径是否空载、燃机厂用系统是否隔离到位）都依赖设备真实状态，纸面预案与现场实际之间的缝隙，只有演练能暴露。

关于三道防线还有一层制度事实值得点明：防线的每一道都有对应的法律责任与管理归属——第一道防线属于设备与整定专业，第二道属于系统稳定专业与调度，第三道则写入调度规程并受监管审查。跨防线的协调（例如稳控策略与低频减载轮次的配合避免过切）需要在全网层面统一整定，这正是大电网调度机构"系统运行专业"的核心职责之一。技术序列的背后是责任序列，读者在第 8.3 节的工程伦理讨论中会看到这种责任划分的真实分量。
