5.5 机电暂态仿真与混合仿真

5.5 机电暂态仿真与混合仿真

本节摘要：前四节的判据（面积、鼻尖、下垂线）负责建立直觉，工程结论最终由时域仿真给出：给系统施加扰动，逐步长积分，看每台机器的轨迹。本节讲清机电暂态仿真的方程结构与数值方法，电磁暂态仿真为何存在（快过程与电力电子），以及两者拼接的混合仿真接口逻辑。这是本章知识的"工程实现层"。

机电暂态仿真：秒到分钟的转子世界

机电暂态仿真的模型约定源于一个漂亮的近似：网络仍按基波相量求解（ quasi-steady-state），只有转子动力学是真正的动态。于是整个系统写成微分代数方程组（DAE）：

微分方程：转子摇摆方程、励磁系统、调速器、PSS 等控制环节的状态方程
代数方程：潮流方程（网络相量方程，每步重新求解）
​

积分步长典型 10 毫秒（半个工频周波量级），仿真二十秒的大扰动过程只需两千步，万节点系统单次仿真秒级完成——这是它能做批量计算、在线校核的根基。5.1 至 5.4 节的所有判据在仿真器里都变成了"轨迹判读"：δ 曲线是否发散（功角失稳）、电压轨迹是否跌破可恢复区（电压崩溃）、频率最低点落在哪一档（频率安全）。

数值方法上有两个工程要点。其一，刚性：控制器时间常数毫秒级、机电过程秒级，方程组刚性大，常用隐式积分（如隐式梯形）保稳定。其二，初值来自潮流：仿真从稳态出发，t=0 时刻各状态量（δ、E′、控制器输出）由故障前潮流一致初始化——又见"先潮流后动态"的链条。

电磁暂态仿真：微秒级的波形世界

机电暂态的相量假设在两个场景失效：一是快过程——操作过电压、雷电冲击、直流换相失败，波形细节在毫秒以下；二是电力电子设备——逆变器开关周期零点几毫秒，其行为根本无法用基波相量概括。电磁暂态（EMT）仿真放弃相量，直接在时域逐点求解微分方程，输出真实波形，步长微秒级。代价是计算量陡增几个数量级：大电网全 EMT 仿真在万节点系统上不现实。

两者是分工关系，不是替代关系：机电暂态管系统级的"大图景"，电磁暂态管局部的"慢镜头"。规划阶段的大扰动扫描、稳定限额计算用机电暂态；换流站设计、逆变器控制参数整定、次同步振荡机理分析用电磁暂态。

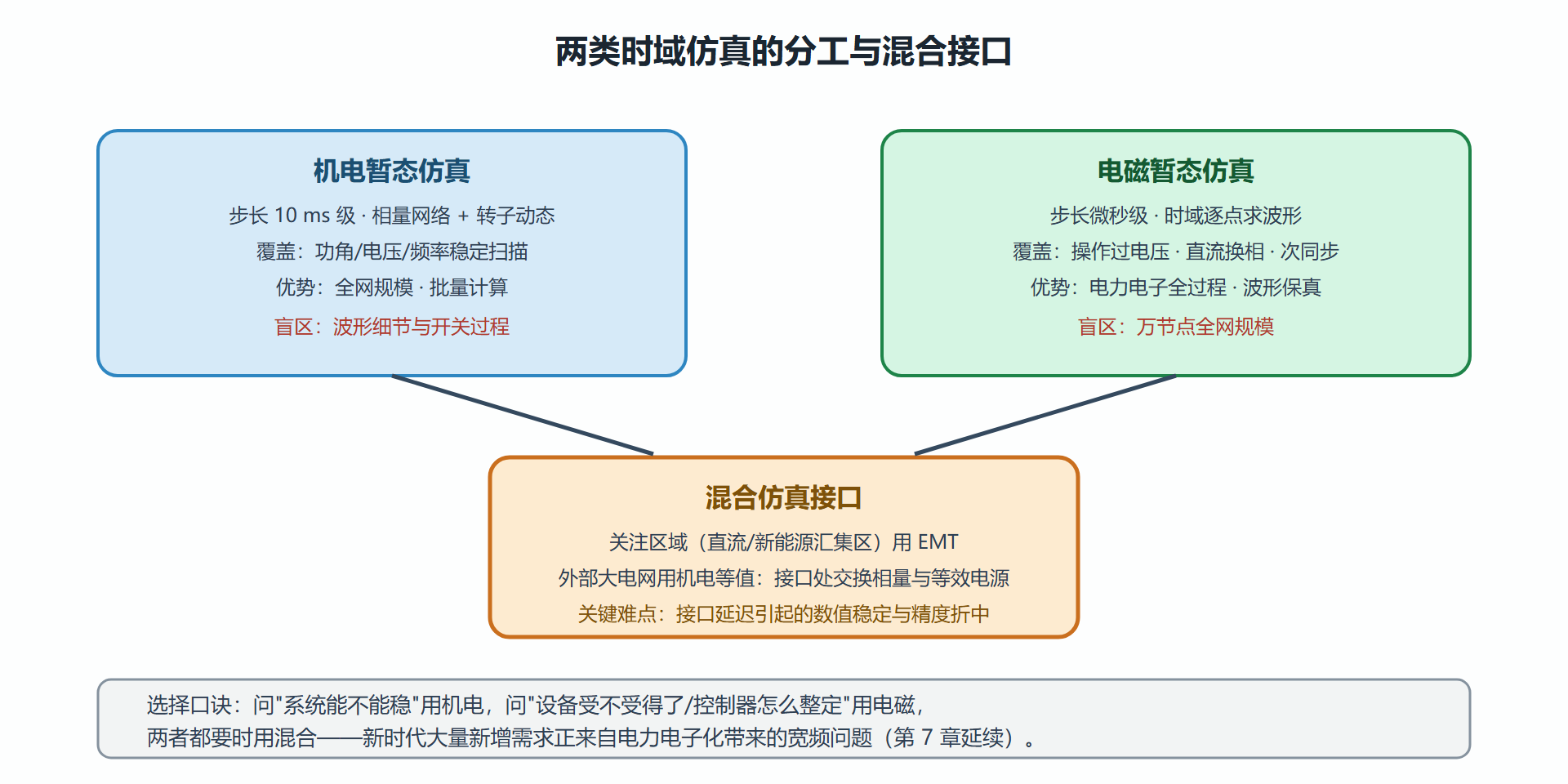

图：机电暂态与电磁暂态的分工与混合仿真接口

混合仿真：一边全网、一边慢镜头

真实需求常常同时踩在两个世界：评估一座柔性直流换流站对邻近交流电网的影响——换流阀内部要 EMT 级保真，而外部数百公里外的交流网不需要也不值得 EMT。混合仿真因此而生：关注区域用电磁暂态细算，外部系统做机电等值（戴维南等值电源加机电动态简化模型），接口处按步协调交换边界相量。接口的两大技术难点是时间尺度不同步（EMT 微秒步与机电毫秒-十毫秒步之间做插值协调）与数值稳定性（接口等值的相角漂移会引起慢发散）。工程上成熟的商用平台已实现规模化混合仿真，它也是当前"宽频振荡、次同步交互"研究的主力工具。

把三个仿真层级收拢成一张选择表：稳态潮流与静态安全分析用相量稳态工具（第 3 章）；功角/电压/频率的大扰动扫描用机电暂态；设备级波形与控制器整定用电磁暂态；跨尺度问题用混合仿真。工具阶梯与问题的空间/时间尺度对齐，是选择仿真器的唯一正解——反过来，拿微秒工具扫全网、或拿相量工具调逆变器，都是"尺子用错了地方"。

补两个建模实务。等值建模：研究局部区域时，外部电网等值成若干等值机加等值网络，等值的质量决定局部研究的可信度——等值过强会掩盖外部支撑、过弱会虚报稳定裕度；经典做法按同调性分组等值（振荡行为相近的机组归并），现代做法用辨识方法在线更新等值参数。模型验证：仿真模型的可信度要靠扰动实测来校核——每次大扰动（机组跳闸、线路故障）的 PMU 录波都是一次免费的全网模型考试，录波与仿真对不上，就去修参数。国际上多个大电网的模型精度管理已成常态制度：模型不是一次建成的资产，是与实测数据持续对表的生命体。

补一个行业趋势的判断：仿真的算力军备竞赛。新型电力系统让仿真需求双重膨胀：场景更多（新能源方式的组合爆炸）、模型更细（电力电子设备海量接入），传统单机仿真器已到极限。出路有三条：并行化（机电暂态按区域切分并行积分）、硬件加速（FPGA 实现实时级电磁暂态）、云端批量（数万场景的稳定性扫描按云任务分发）。行业竞争的焦点也从"有没有仿真器"变成"谁的扫描吞吐量大、谁的模型库更新快"——仿真器正从分析工具演变为电网的"预演基础设施"，其吞吐能力直接决定新型系统的安全边际评估速度。

补一个初学者的仿真素养提醒：仿真结果必须做"物理常识审计"。程序给出的曲线再精美，也要过三道常识检查：频率最低点的深度与扰动量级是否匹配（掉一台大机频率跌零点一几赫兹是正常，跌两赫兹先查模型）、功角曲线的振荡周期是否在一秒量级（太快说明参数有错）、电压轨迹的恢复趋势与无功资源是否自洽。仿真器只是忠实执行模型的机器，垃圾参数进、精美曲线出——三道常识检查各花半分钟，能拦住绝大多数"程序算对但人填错"的假结果。

追问与辨析

仿真步长怎么选？机电暂态取半个工频周波（十毫秒）是约定俗成——再大波动波形失真，再小计算浪费；涉及快速励磁或串补的系统取五毫秒。电磁暂态的步长由开关器件频率决定，微秒级起步。步长的本质是采样定理的应用：感兴趣的动态过程一个周期内至少要有足够多的积分点。实时仿真是什么？用专用硬件把仿真速度与真实时间同步（一秒仿真一秒），可接入真实控制装置做闭环测试——继保装置、直流控保、逆变器控制器的出厂与入网测试都靠它。实时仿真把"模型实验"变成了"硬件在环实验"，是新设备入网前的必经考场。

本节要点回顾

• 机电暂态：相量网络加转子动态的 DAE，步长十毫秒级，负责系统级大扰动扫描，初值来自潮流。
• 电磁暂态：时域逐点求波形，微秒步长，负责快过程与电力电子，全网规模不可行。
• 混合仿真：局部 EMT 加外部机电等值，接口的时间尺度协调是核心难点。
• 选择原则：工具的时间空间尺度与问题对齐，跨尺度问题分层拼接。

机理、判据、工具三层齐备，稳定性一章闭环。第 6 章转向另一类决策：怎么让系统又安全又便宜——经济调度与优化。
