电力系统分析

电力系统分析 · 概念筑基

别以为电力系统分析是一门只需要背公式的课程——它真正训练的，是在脑子里给一座看不见的巨型机器建立模型的能力。这座机器从数千公里外的发电厂一直延伸到你墙上的插座，昼夜不停地以近乎恒定的频率运转，而人类至今造不出能长时间储存它的廉价仓库。要在这种"产供销即时平衡"的系统里做工程判断，靠的不是零散的解题技巧，而是一条从物理本质出发、层层递进的概念链条。

这条链条就是本教程的主线：先回到三相交流系统的物理本质，弄清楚电压、电流、功率在正弦稳态下到底意味着什么；再学会用标幺值把不同电压等级的设备放进同一张等值电路图；然后进入稳态分析的核心——潮流计算，回答"给定发电和负荷，电压与功率如何分布"；接着直面系统最剧烈的扰动——短路计算，看故障电流如何形成、有多大、怎么限制；再往后是稳定性分析，追问大扰动之后系统能否回到同步；最后上升到经济调度与优化，以及新型电力系统在新能源大规模接入后遭遇的新挑战。

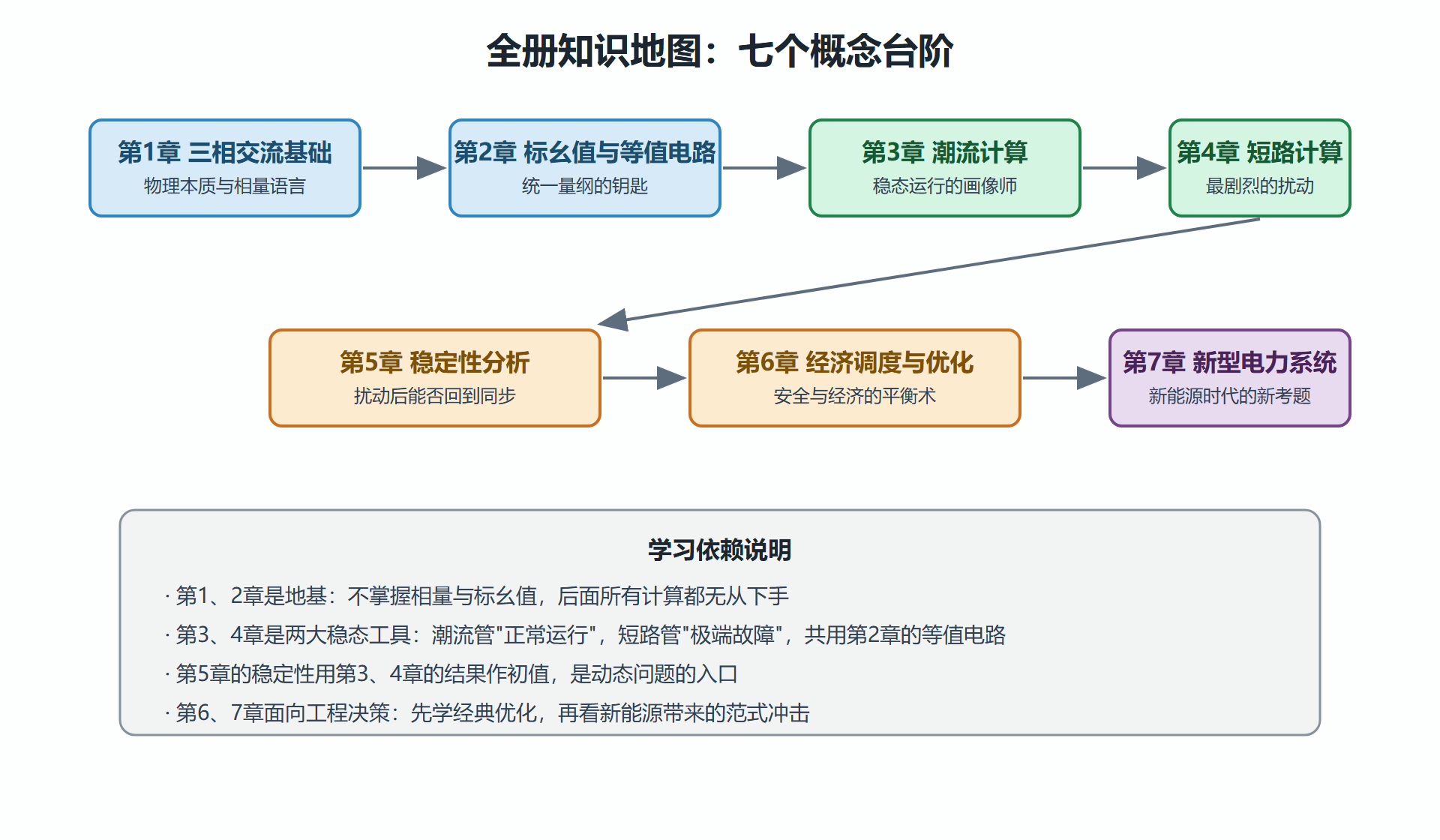

图：全册知识地图——从三相物理本质到新型电力系统的七个台阶

学这套东西为什么非得按这个顺序走？因为每个台阶都踩在前一个的肩膀上。第 1 章的三相相量是全部交流分析的语法；第 2 章的标幺值解决一个现实麻烦——一台 500 kV 变压器和一台 10 kV 电动机的阻抗差着好几个数量级，直接用欧姆有名值算网络，数字没法看也没法算，标幺值把它们拉回同一量纲；第 3 章潮流计算用的是第 2 章的节点导纳矩阵；第 4 章短路计算同样从导纳矩阵出发，只是把问题换成了"叠加一个故障分量"；第 5 章稳定性分析里的功角特性，就是潮流方程里功率与相角关系在动态过程中的展开；第 6 章的经济调度与最优潮流，不过是把潮流方程从"求解"升级为"寻优"；第 7 章的新挑战，则是电力电子设备大规模替代同步机后，前面六章的部分假设开始松动——不先弄懂经典模型，你连"哪里松动了"都看不出来。

具体到每章，本教程按"概念从哪里来、公式为什么长这样、工程上怎么用"三层展开。以标幺值为例：不只给出"标幺值 = 有名值 ÷ 基准值"的定义，还会讲清楚为什么选额定容量作基准容量、变压器两侧电压基准为什么要按变比绑定、短路计算里"发电机次暂态电抗标幺值通常在 0.1 到 0.2 之间"这类数字背后的物理含义。公式会给，但每条公式都附带它能回答的工程问题与常见的使用错误。

读法上有两条建议。第一，动手算：本教程在关键章节配了可以用纸笔或 Python 验证的小算例，比如三母线系统的牛顿-拉夫逊迭代、短路点转移电抗的化简、两机组等耗量微增率的分配。电力系统分析是一门算出来的学问，看懂推导和亲手迭代出收敛结果，是两种不同的掌握程度。第二，画图：波形图、相量图、等值电路、功角曲线是这门课的四套"笔算语言"，教程里的每张图都值得临摹一遍——尤其是功角特性曲线和等面积定则那两张图，无数调度事故分析报告的结论都能落到它们上面。

学完本教程，你应当能够：读懂一张电网等值电路图并说出每个元件参数的含义；手工设定潮流计算的节点类型并解释平衡节点为什么必不可少；用转移电抗法估算短路电流数量级；判断一个扰动场景下系统是否满足暂态稳定；对两台以上机组的经济负荷分配给出微增率相等的求解过程；以及面对新能源场站的并网问题时，说清楚它与传统同步电源在建模上的本质差异。这些能力不靠背诵获得，靠的是把每个概念的物理图像先立起来——这正是"概念筑基"四个字的用意。

一份自检清单：怎么知道自己真的入门了

按这套标准逐项对照，可以诚实地评估自己的掌握程度。概念层：能否不翻书说出平衡节点为什么有且只有一个、PV 节点为什么会降级、标幺值换基准时的容量比公式。计算层：给定一张五节点网络参数表，能否在两小时内手工完成标幺化、潮流迭代两轮、任一节点短路电流估算——三个任务分别对应第三、四章的核心技能。判断层：拿到一份调度方式报告，能否快速找出其中可疑的数字，比如某断面稳定限额突然放宽、某台主变负载率长期高于同行。表达层：能否在五分钟内向非电专业的人讲清楚"为什么电网频率全网一致而电压各处不同"——能把功角、潮流、频率的关系讲成外行听得懂的话，才算真正把概念焊进了自己的认知结构。

如果对照下来发现短板在哪一章，就回到那一章的重读路径：每章的要点回顾列了最小知识集，配套的算例是检验工具，SVG 图是重建物理直觉的捷径。电力系统分析不欢迎投机，但奖励系统性的重复——同一张功角曲线，学稳定时看它、学调度限额时再看它、分析事故报告时第三次看它，每次都会看到新的东西。
