7.2 电力电子化系统分析

7.2 电力电子化系统分析

本节摘要：新能源经逆变器并网、直流输电广泛应用、负荷侧变频器普及——电网正从"同步机系统"变为"电力电子系统"。接口设备的物理行为与同步机根本不同：短路电流从十几倍额定缩到一点几倍，转动惯量近乎为零，阻抗从工频特性变成宽频特性。本节用前四章的概念逐一对照"变了什么、为什么变"，并讲清跟网型与构网型控制的分野。

对照经典：三个基础量的重构

把第 2、4、5 章的三个基石概念放在逆变器面前逐一过检。

短路电流（对照第 4 章）：同步机短路电流可达额定的六到十倍（次暂态电抗 0.1 至 0.25）；逆变器受半导体器件热容量限制，故障时电流被控制环钳制在额定的一点一倍左右。后果直接：传统依赖大故障电流动作的保护（电流速断、距离保护的故障检测判据）在高比例逆变器区域灵敏度不足；短路容量与电压支撑同步下降，换流站附近交流系统"变弱"（短路比 SCR 定义为系统短路容量与换流器额定容量之比，低于 3 即弱系统，低于 2 属极弱——弱系统下逆变器控制的稳定性恶化）。

惯量（对照 5.4 节）：逆变器没有转子，不向系统贡献动能——H 系数为零。系统等值惯量随同步机占比下降而稀释，同样的功率缺额，频率初始斜率翻倍（5.4 节的频率账重算），低频减载的空间被挤压。惯量从"天然免费"变成"需要明码标价的稀缺品"，催生了惯量市场与构网型储能的调频服务。

阻抗与稳定性（对照第 3、5 章）：同步机在宽频段近似表现为"工频电压源串电抗"，网络导纳矩阵在工频附近描述一切。逆变器是控制器，其外特性由控制环决定：在工频之外的低频段（几赫兹到几百赫兹）呈现负阻尼特性——与电网中其他电容、电感元件相互作用，产生传统系统不存在的宽频振荡（次同步振荡、超同步振荡、高频振荡）。第 5 章的稳定性框架按时间尺度分层（电磁暂态/机电暂态），电力电子系统的振荡横跨这些层次，迫使 5.5 节的混合仿真成为标配工具。

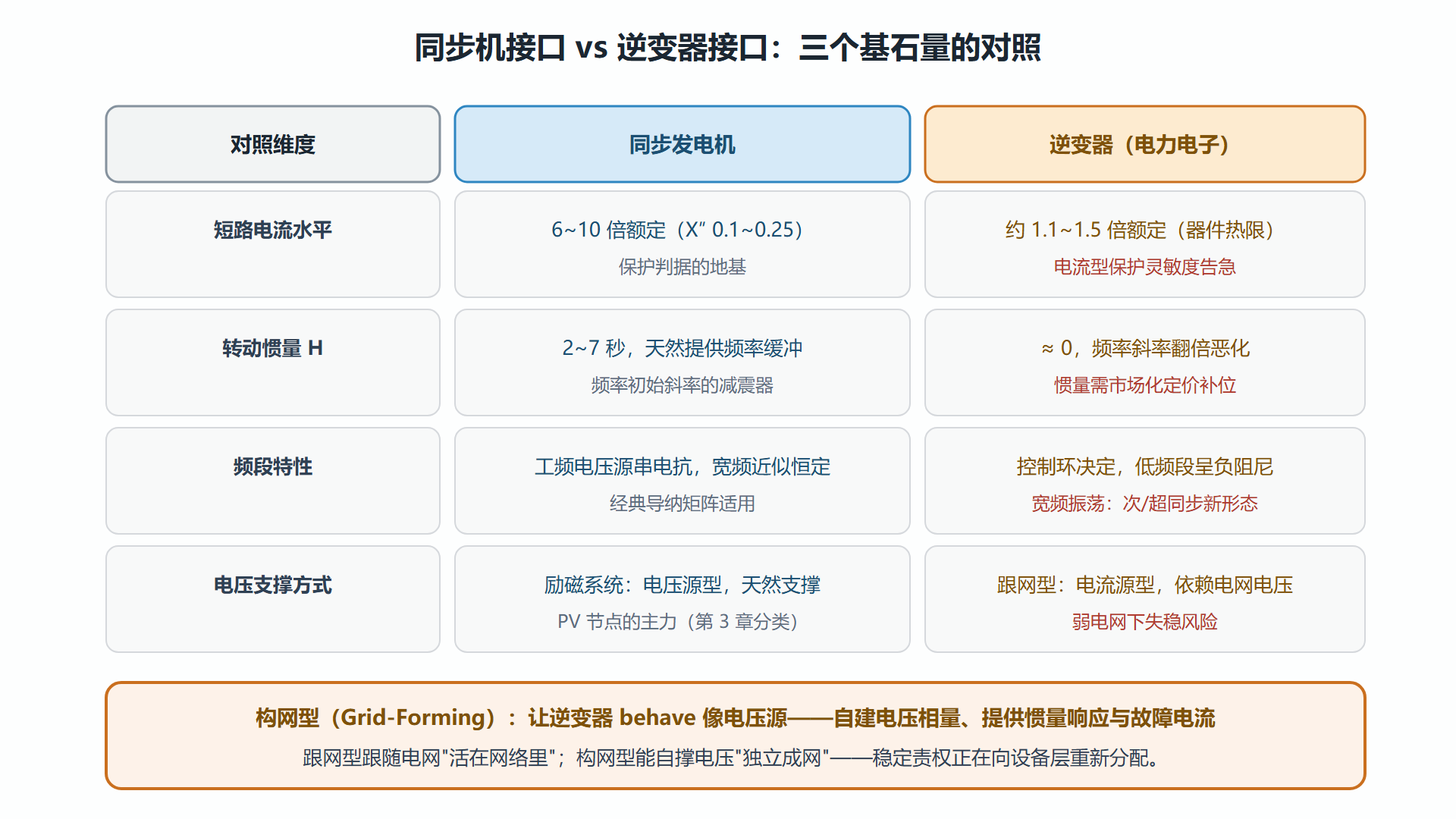

图：同步机与逆变器接口特性对照

跟网型与构网型：一个"谁跟随谁"的分野

逆变器并网控制分两大流派。跟网型（Grid-Following）：锁相环（PLL）测量电网电压相角，把自己定位成"电流源"，向电网注入指定电流——它假设电网电压"本来就在"，自己只是搭车者。绝大多数存量风电光伏是跟网型。它的软肋：电网越弱（短路容量越低），锁相环测得的相角越受自身电流扰动，控制环可能失稳——弱电网下的次同步振荡事故（某风电基地经串补线路送出的振荡事件）多源于此。它也不提供惯量：电网频率变化它只是被动跟随。

构网型（Grid-Forming）：把逆变器定位成"电压源"——内部自己生成电压相量，功率按功角关系自然流出（回看 5.1 节功角图像，构网型逆变器是"电子版同步机"）。它能在无电网时自立建网（黑启动、孤岛供电），能通过控制模拟惯量（虚拟惯量）在频率扰动时主动吞吐功率。代价是过流能力弱（半导体热限），电压源特性与一倍多的电流限值之间存在设计张力——工程上用限流控制、虚拟阻抗等技术折中。行业趋势明确：高比例新能源区域的新建储能与新能源站逐步要求具备构网能力，稳定责任从"同步机天然承担"转向"电力电子设备按合同承担"。

演练：短路比的心算

直流馈入点分析：换流/逆变器场站额定 1000 兆瓦，背后交流系统的短路容量 2500 兆伏安。短路比 SCR = 2500/1000 = 2.5——处于"弱系统"预警区（低于 3）。工程对策清单：加装调相机（同步机，直接补短路容量与惯量）、改造部分逆变器为构网型、控制该断面新能源同时率、或增强交流网架。这则心算展示了 7.2 节所有概念的收敛点：弱系统问题的三个药方分别对应"补同步特性、改设备控制、改网络"，代价逐级上升，先用便宜的。

补一个构网型的工程落地案例视角。构网型储能的标志性应用是弱电网区域的电压支撑与黑启动能力：某海岛或末端电网，同步电源退役或占比极低后，构网型储能站承担"虚拟电网骨干"角色——自建电压与频率、接纳后续跟网型新能源接入、故障时提供短路电流供保护动作。工程验收时有一套针对构网能力的专项测试：惯量响应阶跃、虚拟阻抗特性、故障电流支撑倍数、孤岛带载切换，每一项都对应 7.2 节讨论的某个物理能力。行业现状是标准先行：构网型并网技术规范已陆续发布，把"什么是合格的构网能力"用可测试的指标固化下来——能力定义的可测试化，是一项新技术从概念走向产业的分水岭。

补一个分析工具的关键概念：阻抗测量的实测化。宽频振荡分析依赖变流器的阻抗频率特性，理论模型总有简化，工程做法是扫频实测：向并网点注入宽频扰动信号，测量电压电流响应算出阻抗频谱，与模型对比校核。实测阻抗让 7.2 节的振荡风险评估从"依赖厂家模型"走向"以实测为准"——新设备入网前提交实测阻抗曲线正在成为并网检测的新标准项。这件小事的启示值得记下：电力电子化让"模型"与"实测"的边界变了，控制器即设备、设备即模型，校核链条必须延伸到控制参数层面。

追问与辨析

次同步振荡为什么偏爱串补输电？串补电容与发电机轴系、与风机变流器控制环都可能在次同步频段（十几到四十几赫兹）形成谐振回路，负阻尼一旦占优振荡发散——历史上烧毁过发电机轴系，是电力电子化时代最受敬畏的故障形态之一。分析它必须用 5.5 节的电磁暂态或阻抗扫描方法，工频相量工具完全失明。阻抗分析法是什么？把变流器与电网各自表示成频率相关的阻抗函数，在宽频段逐点判断"谁呈现出负电阻"——负阻尼交集即振荡风险区。它把控制稳定性问题翻译成电路语言，是当前宽频振荡分析与控制设计的通用工具，值得在专业方向上深入学习。

本节要点回顾

• 短路电流缩水：逆变器故障电流钳制在约一点一倍额定，电流型保护与短路容量逻辑需重构。
• 惯量归零：频率初始斜率恶化，惯量从免费禀赋变为需要定价与补位的稀缺资源。
• 宽频振荡：控制环负阻尼与电网元件交互产生传统框架外的振荡，混合仿真成为标配工具。
• 跟网与构网：电流源跟随对电压源自立，弱系统适应性是天壤之别；稳定责权向设备层转移。

接口层的变革清楚了。下一节把镜头拉回系统运行层：高比例新能源下，调度的一天怎么变。
