7.4 极端事件与韧性分析

7.4 极端事件与韧性分析

本节摘要：N-1 准则防的是"单一设备故障"，防不了台风连倒上百基塔、冰灾压垮整片走廊、山火烧断多条通道。韧性（resilience）研究极端事件下电网的生存与恢复能力，是安全概念的升维：从"故障可靠性"走向"极端生存力"。本节建立预防—抵御—恢复的三阶段框架，讨论脆弱性评估方法与微网孤岛等新防线。

可靠性与韧性：两个不同的靶子

先用一张对照表划清概念边界。可靠性（第 6 章 N-1 框架）针对高概率、低影响事件：单设备故障、常见方式波动，指标是停电频率与时长，防御靠冗余与快速保护。韧性针对低概率、高影响事件：极端天气、复合灾害、蓄意破坏，特征是多重元件同时或级联失效、恢复周期以天计，防御靠提前准备与快速恢复体系。

两者不是替代关系：可靠性是日常，韧性是战时；把韧性要求全套搬进日常运行会贵到不可行，把可靠性逻辑硬套极端事件又会全部失灵（极端事件恰恰破坏 N-1 的"单一故障"假设——灾害同时打断多个元件）。

三阶段框架：预防、抵御、恢复

预防阶段（灾前）：脆弱性评估定位薄弱环节——按灾害类型建立元件级脆弱曲线（如风速与铁塔倒塔概率、覆冰厚度与导线断线概率、山火热辐射与线路跳闸率），结合网络拓扑找"灾害路径上的枢纽节点"。工程对策排序：通道分散化（同一走廊多回路在灾害下是"一荣俱荣一损俱损"）、关键枢纽加固、预案演练、抢修资源预置。预防投资的经济学是把"灾损期望 × 灾害概率"与加固成本做权衡——概率越低，加固越要聚焦最关键节点，全面加固不可行。

抵御阶段（灾中）：目标是保住"最小核心网"。手段包括：提前转供把潮流撤离高危通道、解列预置孤岛（含医院、水厂、通信枢纽的最小供电单元）、分布式电源与储能就地成微网保电、主动解列部分区域防连锁（牺牲局部保主干）。抵御阶段的电网状态常超出量测与计算的舒适区——通信中断、多重故障并行、调度员要在信息不全下决策，所以抵御能力的核心其实是演练出来的预案质量而非在线计算精度。

恢复阶段（灾后）：黑启动序列（无电启动电源、逐级带起骨干网、逐片恢复负荷）、移动应急电源车定点保重要用户、抢修力量的路径与顺序优化。恢复速度取决于三个储备：黑启动电源的布局、抢修物资与队伍的预置、以及恢复方案的预先计算——灾后再想已经来不及。

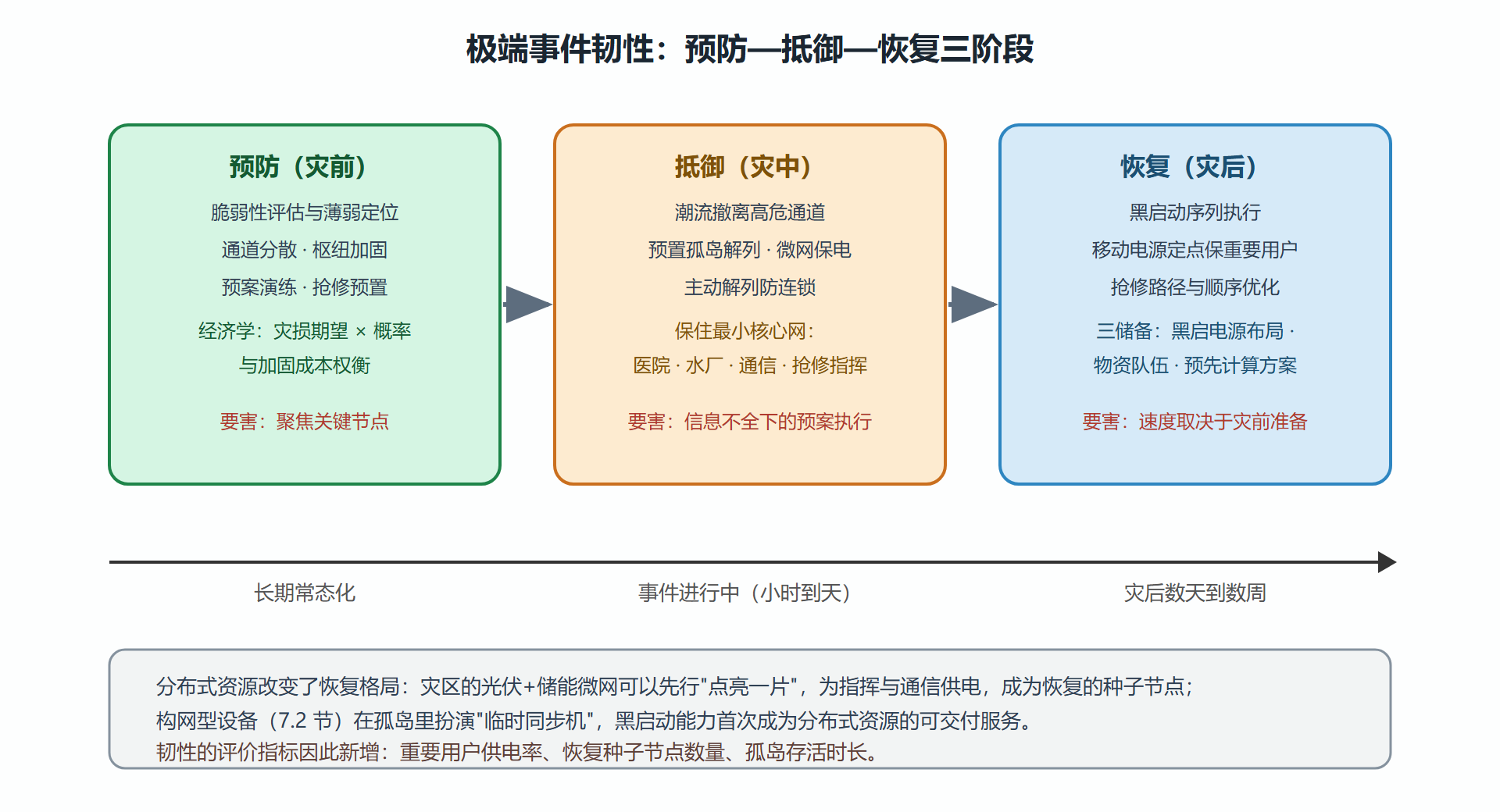

图：韧性三阶段与典型措施

演练：给一座沿海城市做韧性体检

设定：沿海城市 300 万人口，主供电源两座沿海电厂与两条 500 kV 内陆通道；台风季年均一次强台风过境。体检清单：其一，查共因暴露——两座沿海电厂同在风暴潮增水高风险区，属共因脆弱点（一次灾害同时打掉两电源），预防对策是厂区防潮改造与第三电源通道。其二，查走廊集中度——两条 500 kV 通道若共用同一山口，同样共因暴露；对策是第二通道改走不同山口（长期）或预置移动电源与微网（短期）。其三，查最小核心网预案——医院、水厂、通信枢纽、抢险指挥中心的孤岛方案是否每年演练。其四，查黑启动——本地有无具备黑启动能力的电源（水电、燃机、构网储能），方案是否覆盖"全黑"极端场景。这份体检的逻辑全部来自三阶段框架：预防找共因、抵御保核心、恢复备种子。韧性工程的实质是在灾害发生前把应对动作预演到熟练。

补一个恢复阶段的关键概念：恢复优先级清单。大停电后的恢复顺序不是先到先得，而是按"社会功能依赖度"预先排定：指挥系统与通信、供水排污、医院与急救、交通信号、燃料供应链，然后才是普通负荷。清单之外的配套问题同样要预先解决：黑启动路径上的电压与频率控制（空充长线的高电压、小系统带大电机的冲击）、恢复过程中的保护定值适应性（弱网方式下保护灵敏度变化）。恢复演练要每年做、每次都从"全黑"起步，因为恢复能力的半衰期极快——人员轮换、方式变化、设备更新都会让去年的熟练今年打折。韧性的最后一段，拼的是预案的熟练度而非方案的精美度。

最后补一个韧性投资的经济视角：韧性投入怎么算账。极端事件概率低，直接期望值算账常算不过来（概率乘损失小于投资），但社会对大停电的容忍度远低于频率换算——所以韧性决策混合三种口径：期望损失最小化（纯经济）、最大损失封顶（风险厌恶）、关键社会功能保供（底线约束）。国际上韧性投资评估开始引入"客户小时损失的社会成本"系数，把停电对经济社会的冲击货币化，数值常比电网自身的直接损失大一个量级。这个系数怎么定是公共政策问题，但把"停电成本"算全，是韧性投资能立项的第一步——技术为账本供货，账本为技术放行。

追问与辨析

通信断了电网还能管吗？极端事件常伴随通信瘫痪，调度中心的"眼睛"失灵——韧性设计要求控制系统能降级运行：厂站端就地自治策略（孤岛保护、备自投、低频低压减载都在本地执行，不依赖主站）是最后一道不倒的防线。这个"主站失明、站端自治"的分层设计思想，值得对照 5.4 节一次调频的无通信自组织回味——电网最可靠的控制从来都是本地物理规则。气候适应性规划怎么落地？把历史极值当设计边界的时代结束了：按气候趋势重新校核设计风速、覆冰标准、防洪水位，把"百年一遇"的复现期参数随气候变化动态修订——电网资产的寿命以数十年计，设计基准必须看三十年后的气候，而非三十年前的统计。

本节要点回顾

• 概念分野：可靠性防高概率局部故障（N-1），韧性防低概率级联灾难（多重失效），手段体系完全不同。
• 三阶段：预防（脆弱性评估、共因排查）、抵御（保最小核心网、孤岛微网）、恢复（黑启动、移动电源、种子节点）。
• 共因脆弱点是韧性评估的第一关键词：同一走廊、同一风险区的"冗余"可能是假冗余。
• 分布式资源重塑恢复：微网先行点亮、构网设备当临时同步机，恢复速度的结构性变量在增加。

极端生存力讲完。本章最后一节看工具箱的升级：人工智能在这门学科里能干什么、不能干什么。
