2.1 同步发电机：全网转动的节拍器

2.1 同步发电机：全网转动的节拍器

本节摘要：同步发电机是电网有功与无功的主要源头。"同步"指转子转速与电网频率严格对应；调速器与励磁系统分别控制有功与无功，功角则是连接机械输入与电磁输出的枢纽变量。

一、问题与直觉

上一章的频率表告诉我们：全网缺有功，频率就跌。可频率究竟"住"在哪里？答案是在每一台同步发电机的转子上。汽轮机推着转子转，转子磁场拖着定子三相绕组里的感应电动势走，几十台、上百台机组通过电网电气上连成一体后，所有转子磁场彼此"咬合"，以同一个电角速度旋转——这就是同步。理解了这一层，第一章的很多结论突然变得具体：调频率就是调所有转子共同的转速；转子动能还是电网的天然缓冲，负荷突增时靠转子减速释放动能顶住频率，给调速系统争取动作时间。本节的任务，就是把这台节拍器拆开看清楚。

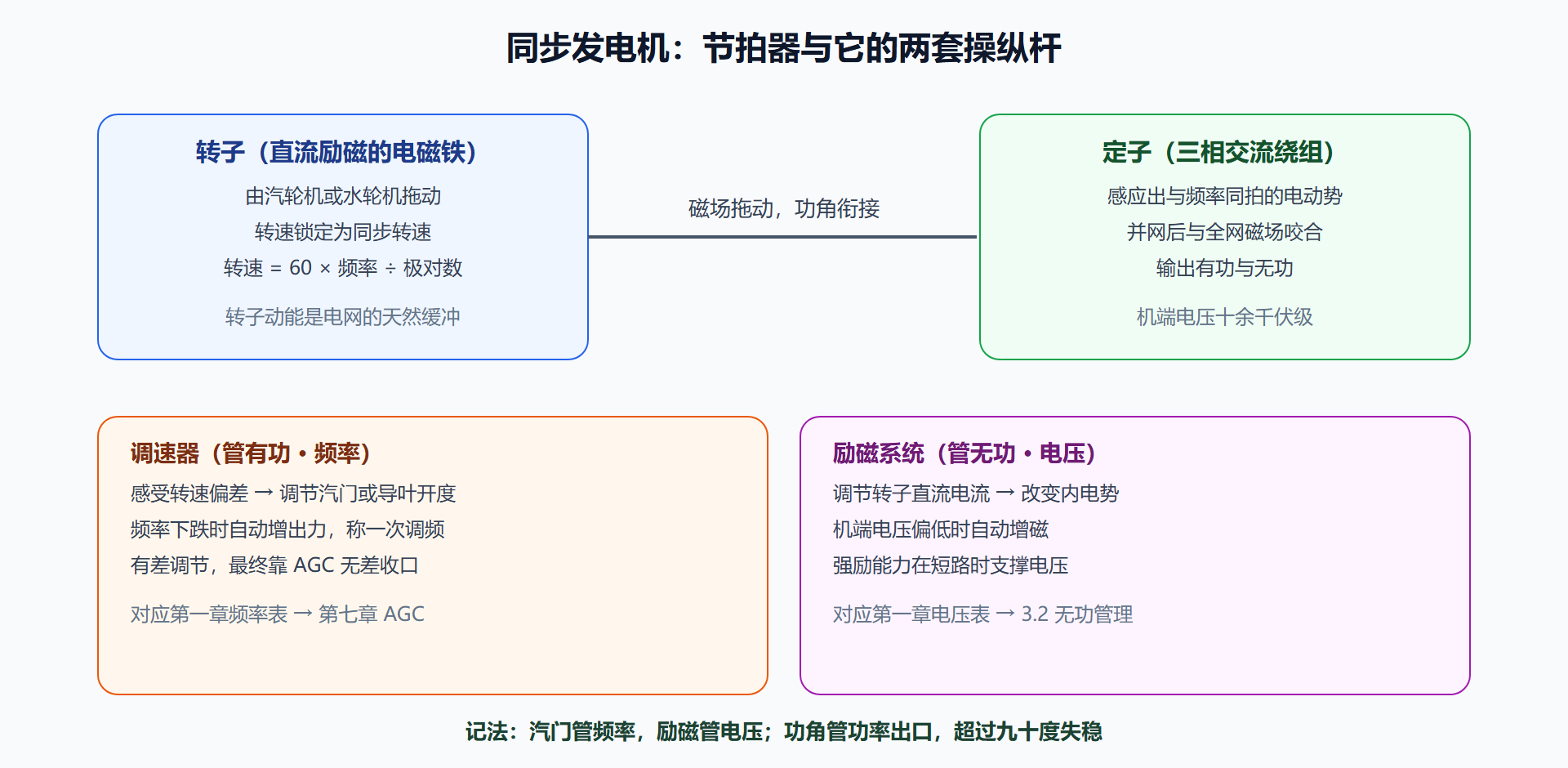

二、核心原理

**同步转速由极对数与频率共同决定。**转子每转过一对磁极，定子感应电动势完成一个周期，于是转速与频率之间存在刚性关系：每分钟转速等于六十乘频率再除以极对数。五十赫兹电网里，一对极的汽轮发电机转每分钟三千转，水轮发电机极对数多，转速低至每分钟几十到几百转——这也是水电站厂房比火电厂机房宽敞的原因之一。

**能量转换靠功角衔接。**转子磁场轴线与合成磁场轴线之间的夹角叫功角，机械功率从原动机经转子"推"进电网的多少，就由功角表达。对简单系统，送出的有功近似等于内电势、受端电压的乘积除以联系电抗，再乘功角的正弦：功角为零度时送不出功率，九十度时送出最大功功率，超过九十度反而下降——这个"先升后降"的特性是第五章功角稳定分析的全部基础。

**两套操纵杆各管一摊。**调速器改变原动机的机械功率输入：频率下跌，调速器自动开大汽门，机组增出力顶住频率，这叫一次调频；它是有差调节，想把频率精确拉回额定值，需要更高层的自动发电控制，那是第七章的内容。励磁系统改变转子励磁电流从而改变内电势：机端电压偏低时增磁升压，短路故障时还依靠强励能力支撑电网电压。两套系统一个管有功一个管无功，正好对应频率与电压两块仪表的分工——记住"汽门管频率、励磁管电压"，后面半本书的执行机构都是它们。

两套操纵杆背后还有一层安全设计值得点名：强励与过励磁限制的博弈。短路时励磁系统顶格强励，把电势推高来支撑电网电压；但强励时间与倍数都有限制（顶值电流通常为额定的两倍上下、持续时间以秒到十秒计），超过就必须回撤，否则转子绕组过热。同理，欠励磁限制守住进相深度（前文提过的稳定与端部发热约束），过磁通限制守住电压频率比防止铁芯饱和。一套励磁调节器里塞着七八个限制环节，每个都在不同工况下成为"最紧的约束"——2.1 节的"极限是区域"这个命题，在调节器内部又复现了一遍。

三、工程实践要点

**功角特性算一笔账。**取一个双机系统：机组内电势标幺值一点二，受端电压一点零，联系电抗零点五，看不同功角下的送出功率：

import math
E, U, X = 1.2, 1.0, 0.5          # 标幺值
P_max = E * U / X
for deg in (15, 30, 45, 60, 75, 90):
    delta = math.radians(deg)
    P = P_max * math.sin(delta)
    print(f"功角 {deg:>2} 度 → 送出 {P:.3f} 标幺（占静稳极限 {P/P_max*100:.0f}%）")
print(f"静稳极限 = {P_max:.2f} 标幺，出现在功角 90 度")
​

运行可见：功角三十度时只用到极限的一半，六十度用到近九成，九十万弧度处到顶。正常运行功角通常控制在三四十度以内，给扰动留出加速余地——为什么留、留多少，第五章失步分析会给出完整推导。

**并网瞬间：同步的入场仪式。**发电机从静止到并网要经历升速、励磁、同期三个环节，最后一个环节最能体现"同步"二字的严格。并网前，待并机的电压、频率、相角必须与系统侧精确对齐：电压幅值偏差、频率偏差、相角偏差都压在极小的允许值内，才能合上并网开关。频率不等时合闸，两侧会来回交换巨大的振荡功率；相角不合时合闸，冲击电流可达额定值的数倍，轴系扭应力足以造成机械损伤。准同期装置就是自动完成这套对齐的设备，而手动准同期至今仍是值班员的考核科目——它逼你亲手体会"同步"是何等苛刻的约束。反过来，同步发电机一旦并网，就被电网"锁"住转速，这正是它能提供惯量、参与调频的物理前提；第九章的逆变器电源没有这个过程，也就没有这份天赋。

**运行极限是曲线不是点。**发电机能不能多发无功？受三个约束夹逼：定子电流发热限、励磁电流发热限、功角稳定限，三者围成运行极限图上的可行域。值班员说"压一点无功""抢一点有功"，实际都是在这个区域里挪工作点，越界哪条约束，设备就受哪类伤害。此外汽轮发电机多为隐极转子的高转速机型，水轮发电机多为凸极多极低速机型，凸极机还额外多出一项磁阻功率，同样功角下能多送一些。

**迟相与进相：无功的两种姿态。**发电机发无功叫迟相运行（功率因数滞后），吸收无功叫进相运行（功率因数超前）。迟相是常态——向电网供应建立磁场所需的无功；进相则出现在系统深夜轻载、充电功率过剩时：发电机吸掉多余无功、压住过高电压。但进相有自己的代价：减小励磁等于减小内电势，功角被推大、稳定裕度收窄，端部漏磁还会引起定子端部发热——所以每台机的进相深度都有专门试验确定的限额。值班员接到"晚间各厂按进相限额运行"的指令时，应当明白这是在用发电机的稳定裕度换电压合格，方式安排上要对相关断面留出额外裕度。

**并联机组怎么分工。**几十台机组并网后，调速器与励磁系统必须"讲规矩"才能有序协作，规矩就是调差系数：频率偏差百分之几、机组就按比例出力多少（有功调差），电压偏差多少、励磁就补多少（无功调差）。调差为正的有差特性让机组之间天然按比例分担负荷，不会互相抢、也不会互相推；若无差调节（偏差为零也全力纠正）的机组并联，两台机的设定值稍有差异就会来回拉扯、无法稳定。第五章的一次调频、第七章的 AGC 都建立在这套调差语法上——AGC 本质上是在调差分担的基础上，再把频率偏差的"残留"集中收口。

⚠️ 常见坑：把机组的额定容量当成"想发就发"的上限。额定容量对应额定功率因数下的视在功率；实际运行中有功与无功此消彼长，多抢无功就得让有功，反之亦然。调度下令前要先看机组当时的功率因数。

💡 关键直觉：转子动能是电网最大的"物理电容"。负荷突变瞬间，全靠全网转子减速释放动能填补缺口，频率才会只跌百分之几而不是瞬间归零——这就是所谓系统的惯性。新能源经电力电子并网不提供这种惯性，是第九章新挑战的物理根源。

**异同步的代价：失步与振荡。**同步的约束既然如此刚性，破坏它时的景象也就格外剧烈。系统受扰后，若某台机的功角摆过头回不来，它与系统之间出现相对旋转——滑差产生交替的冲击功率，电流大幅摆动，这就是失步。必须立即把失步机组解列，否则冲击会波及轴系与邻近设备。还有一类更微妙的现象：机组群之间以零点几到几赫兹的频率持续摆动功率，叫低频振荡——它源自机组间阻尼不足，互联大电网的输送距离越长越容易出现。第五章功角稳定会给出这两种现象的完整分析，此处先在"点名册"上登记：发电机的毛病不只在设备本体，还在它与系统的关系里。

本节要点回顾

• 同步的刚性：转速、频率与极对数互相锁定，全网转子磁场咬合成同一节拍。
• 功角是枢纽：机械功率经功角进入电网，功角正弦特性决定送出功率的边界。
• 两套操纵杆：调速器管有功与频率，励磁系统管无功与电压，分别对应两块仪表。
• 极限是区域：定子发热、励磁发热、功角稳定三条约束围成运行可行域。

下一站离开机房走进开关场：电能要升压远送，接力棒交给变压器与输电线路。
