2.2 变压器与输电线路：能量的升降与远送

2.2 变压器与输电线路：能量的升降与远送

本节摘要：变压器用匝数比实现电压升降，是电压阶梯的实体；输电线路用电阻、电抗、电纳刻画行为，高电压等级下电抗主导一切。本节给出两类设备的参数直觉与快速演算方法。

从开关场这头说起

发电机机端电压只有十几千伏，要把功率送到几百公里外，得先爬上电压阶梯再走下来。爬与走的实体就是本节的两位主角：变压器负责"变"，输电线路负责"送"。巡视时值班员在变压器旁听声音、看油温，在线路走廊看弧垂与通道——但真正决定系统行为的，是铭牌背后那几个参数。本节先看变压器，再看线路，最后把两者接成一条通道算一笔电压损耗的账。

变压器：匝数比的艺术

变压器的基本关系只有两条：电压比等于匝数比；电流与匝数成反比。一次侧与二次侧通过铁芯中的交变磁通耦合，频率两侧严格一致——所以变压器只变电压电流，不变频率与相位关系。建模时它是一个带漏抗的理想变压环节：绕组电阻决定铜损，漏抗决定带载时的压降，励磁支路决定空载损耗与无功需求。大容量变压器的空载损耗看似只有几十千瓦，但全年常年在线，累计电量相当可观，这也是电网愿意投钱推广低损耗铁芯的原因。

值班最关心的是有载调压分接头。分接头相当于匝数比的微调旋钮，每挡改变电压百分之一点几，可以在带负荷状态下切换。电压偏低时上调分接头、偏高时下调，是配网与变电站日常调压的主要手段——但它只能改变电压的"分配"，不能凭空创造无功，这一点在 3.2 节会再强调。

变压器还有一本"寿命账"。绕组绝缘的老化速率与热点温度近似指数相关：温度每升若干度，寿命折损速率翻倍——这意味着短时过载的代价远比平均负荷所示的高，夏季连续满载的几个月可能吃掉设计寿命的可观份额。反过来，低温轻载时段的寿命损耗几乎可以忽略。所以变压器负载管理不是简单的"不超额定"，而是"控制热点温度的时间积分"：正常周期性负载可以适度超出铭牌（夜间低温时），长期急救负载则必须限时并计入寿命损失。值班员看到的"主变过载告警"背后，是这套热学账本的自动执行。

输电线路：三个参数唱主角

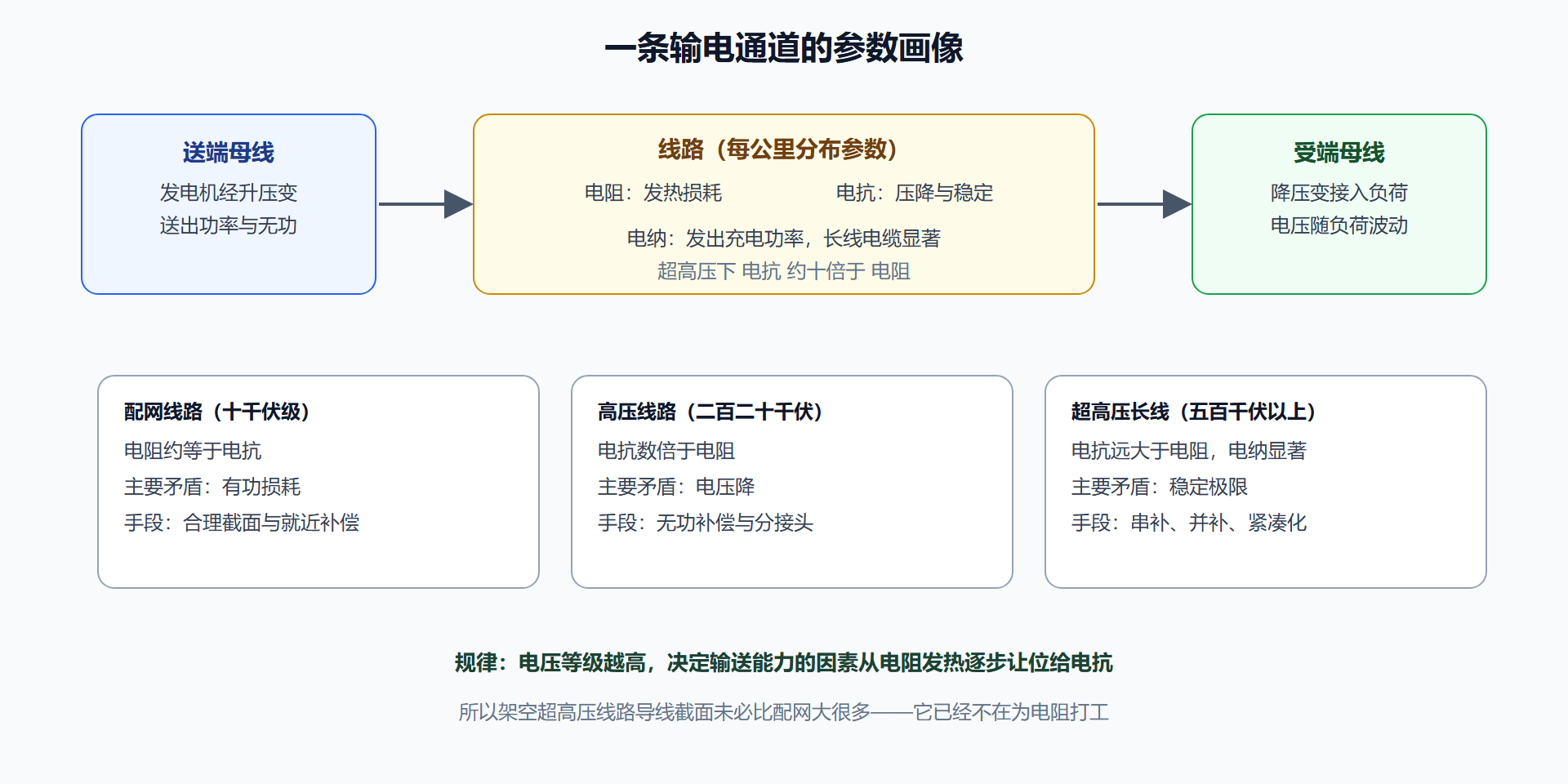

线路的电气行为由三个分布参数刻画：电阻、电抗、电纳。电阻来自导线本体，与截面和材料有关，负责发热损耗；电抗来自磁场，架空线路每公里约零点四欧且几乎与导线粗细无关；电纳来自导线与大地间的电容，电压等级越高越显眼。三者的相对分量随电压等级剧烈变化：配网线路电阻与电抗相当，损耗是主要矛盾；超高压线路电抗远大于电阻，输送能力的矛盾从"发热"转移到了"电抗压降与稳定"；电缆线路电纳极大，长电缆还要额外处理充电功率。

变压器家族的分工

巡视变电站时你会发现变压器不是单一物种而是一个家族。主变压器负责等级间的大功率变换，容量从几十到上千兆伏安；联络变压器连接两种电压等级的电网，绕组接线还要兼顾零序通路的安排（4.3 节会用到这个知识点）；配电变压器深入台区，量大面广，空载损耗的累计电量惊人；还有一类特殊成员——调相机，本质是不带原动机的同步电机，专职生产无功、支撑电压，在直流受端电网里重新变得吃香（第九章）。

变压器并联运行还有一套纪律：并联的变压器必须接线组别相同、变比相等、短路阻抗相近。前两条不满足会产生毁灭性的环流；阻抗不等则负载按阻抗反比分配，阻抗小的先满载——两台阻抗差两成的变压器并联，容量小的那台可能已过载而大的还没吃上力。这就是变电站里"并联主变尽量同型号"惯例的电气依据，也是负荷分配计算时要逐台核对阻抗的原因。

算一笔电压损耗的账

线路带载后受端电压会低于送端，压降主要由电抗上流过无功产生。工程速算式是：电压损耗百分数约等于"电阻乘有功加电抗乘无功"除以电压平方。用一段会话比较一条二百二十千伏线路在不同无功输送下的表现：

# 一条 100 公里 220 千伏线路：每公里 r=0.10 欧、x=0.42 欧
r_km, x_km, length = 0.10, 0.42, 100
R, X = r_km*length, x_km*length
U = 220e3

def voltage_drop_pct(P_mw, Q_mvar):
    # 电压损耗 ≈ (R*P + X*Q) / U^2，三相近似
    drop = (R*P_mw*1e6 + X*Q_mvar*1e6) / (U*U)
    return drop * 100

for P, Q in [(100, 30), (100, 60), (100, 0)]:
    dp = voltage_drop_pct(P, Q)
    print(f"送 P={P} 兆瓦, Q={Q} 兆乏 → 电压损耗约 {dp:.2f}%")
print("结论：有功不变时，无功减半，压降明显收窄——这就是无功就地平衡的动机")
​

三个工况对比可见：同样送一百兆瓦有功，线路输送的无功从六十兆乏降到三十兆乏，电压损耗即显著收窄。若受端就地装设电容器补掉这部分无功，等于凭空多出一条"隐形通道"。这正好解释 1.1 节留下的伏笔——无功不宜远送，也能解释为什么值班处理电压越限时，第一选择往往是投切受端补偿而不是猛加送端出力。

再把这条会话的结论放大到全网尺度：假想一百条这样的通道同时重载送无功，全网电压质量与网损都会显著恶化。粗略地说，输送同样有功时功率因数越低、电流越大，而网损按电流平方增长——功率因数从零点九降到零点八，同样的有功要多付四分之一的损耗。全国口径下，这个百分比对应的是每年数十亿千瓦时级的电量与可观的发电煤耗。无功分层分区平衡（3.2 节）不只是电压质量问题，还是一笔实实在在的节能账——20 世纪以来的无功补偿技术演进，动力一半来自电压、一半来自损耗。

工程视角的取舍

变压器与线路的组合决定了通道的最终能力。串联电容补偿可以抵消线路部分电抗，把稳定极限抬上去，代价是可能诱发次同步振荡，整定与监管都要跟上；紧凑型线路缩短相间距离提高自然功率，代价是运维窗口变小；提高导线温度限额能多送电，代价是弧垂增大与寿命折损。每个选项都是"拿一种余量换另一种能力"，没有免费午餐。对值班员而言，要点是知道本通道用了哪些手段、限额是按哪条约束定的——事故处理时才清楚自己压潮流压的是发热还是稳定。

走廊与通道本身也是工程对象。架空线路要占用走廊用地，跨越山林、江河与城市，路径选择要综合造价、环评与运维可达性；城市中心区不得不改用电缆，但电缆的电容大、故障定位与检修困难，一条电缆本体故障的抢修时间以天计，而架空线常常以小时计。走廊的这些差异最终都会回到运行层面：电缆占比高的城市电网，充电功率与检修方式安排是两门必修课；覆冰、山火、树障高发的架空走廊，则决定了季节性巡视与融冰装置的配置。设备从来不只是参数表上的阻抗，它活在地理与气候里。

⚠️ 常见坑：把"线路额定电流"当成"线路极限"。超高压长线路先到的是稳定限额而非热稳限额，两者可能相差悬殊。限额以调度部门下发的稳定限额为准，铭牌只是物理上限。

💡 关键直觉：线路电抗几乎不随导线粗细变化，所以"加粗导线"解决不了超高压送电能力问题——那是电抗与功角的事，属于第五章的内容。

本节要点回顾

• 变压器两参数：匝数比定变比，漏抗定压降；分接头调压只分配、不创造无功。
• 线路三参数：电阻管损耗、电抗管压降与稳定、电纳管充电功率，主次随电压等级切换。
• 速算式：压降约等于电阻乘有功加电抗乘无功再除以电压平方，无功是压降大头。
• 通道能力看约束：热稳、压降、稳定限额取最紧，通道用了何种强化手段决定限额口径。

通道有了，还差最后一环：电送到了给谁用？下一站看负荷——最庞大也最善变的系统成员。
