2.3 负荷特性与建模：最庞大也最善变的成员

2.3 负荷特性与建模：最庞大也最善变的成员

本节摘要：负荷是千万台设备的聚合，其曲线形态决定开机方式，其电压频率特性决定系统受扰后的自恢复行为。本节给出负荷曲线的关键指标、三类静态模型与一个可运行的敏感度演算。

最后一站：电的去处

设备巡视的终点不是又一台机器，而是没有固定形态的负荷。它难对付的原因有两个：一是庞大——全网负荷是亿级终端设备的同时聚合；二是善变——随作息、天气、季节起落，夏季午后的空调与冬季傍晚的电采暖是两种完全不同的"客户画像"。调度台每天编制发电计划，本质上就是在回答"明天负荷长什么样"；而系统受扰后的表现，也和负荷自身特性密切相关。本节从曲线与模型两个维度认识这位成员。

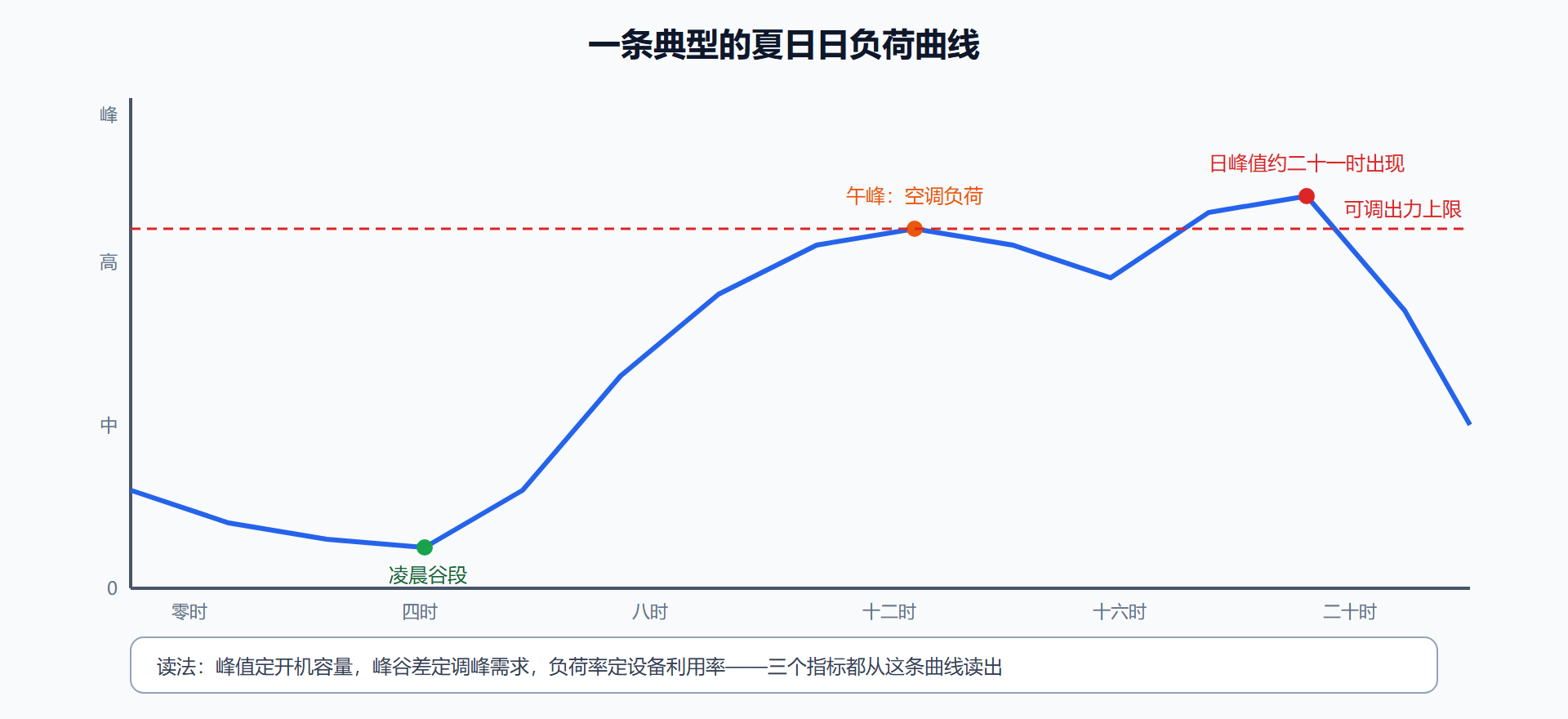

曲线形态：三个指标定基调

拿到一条日负荷曲线，值班员先看三样。峰值出现在几点：这决定高峰时段的开机组合与联络线计划的断面。峰谷差有多大：峰谷差率越大，需要的调节能力越强，机组启停与爬坡安排越紧张。负荷率高不高：日平均负荷除以日最大负荷，数值越高说明曲线越平、设备利用率越好。工业占比高的城市负荷率可以到八成以上，而商业与居民为主的地区曲线尖锐、峰谷分明——这直接影响系统需要配置的调峰资源。

认识电网最好的切入点已经说完曲线，再看构成。聚合负荷不是铁板一块，按行业与用电性质拆开看各有脾气：工业负荷曲线平坦、负荷率高、对价格相对不敏感，但大用户临时检修会造成可观的阶跃；商业负荷跟随营业时间，晚峰特征明显；居民负荷体量分散但气象敏感度最高，空调决定夏季形态；农业负荷受灌溉季节支配，春季抽水期在某些县域能占半壁江山。一个电网的负荷性格，就是这些成分按比例调出的鸡尾酒——产业结构变迁、城镇化、电气化推进，都会慢慢改写配方比例，也让十年前的负荷模型逐渐失真。

配电网视角还必须面对三相不平衡这个配网特有的问题：单相负荷（居民、单相设备）在三条相线间分布不均，配上长距离单相供电线路，中性点电位漂移、负序分量出现（4.3 节会看到它的危害）。治理手段从台区重构、单相负荷均衡分配到主动换相开关，都发生在用户看不见的地方。对系统级计算，这些细节被"平衡等效"假设吸收；但在配网运营与电能质量考核层面，它是实实在在的日常工作——大电网的对称假设，是配电网层辛勤维护出来的成果。

静态模型：负荷怎么响应电压与频率

系统发生扰动后，负荷不是旁观者。描述负荷对电压与频率敏感性的最常用工具是静态多项式模型：把聚合负荷拆成恒功率、恒电流、恒阻抗三部分。恒功率部分无论电压怎么波动都取同样的功率——空调、电子设备是这个脾气；恒阻抗部分功率随电压平方变化——白炽灯、电阻类设备如此；恒电流介于两者之间。三部分的比例叫负荷构成，同一个电网夏季与冬季、白天与夜间的构成都不一样。

负荷特性对系统行为的放大作用常出乎意料：电压跌落时，若恒阻抗占比高，负荷吸收的功率自动下降，相当于帮电网减压；若恒功率占比高（空调压缩机、变频设备），电压跌了功率一点不少，系统必须自己扛。用一段会话感受差异：

# 电压跌至 0.9 时三类负荷的功率响应（标幺）
V = 0.9
for name, exponent in [("恒阻抗类", 2.0), ("恒电流类", 1.0), ("恒功率类", 0.0)]:
    print(f"{name}：电压 0.9 时取用功率 {V**exponent:.3f} 标幺")

# 某城区负荷构成：恒功率 40%、恒电流 30%、恒阻抗 30%
mix = 0.4*V**0 + 0.3*V**1 + 0.3*V**2
print(f"混合构成总响应：{mix:.3f} 标幺 → 电压跌 10%，负荷自动减载约 {(1-mix)*100:.1f}%")
​

混合构成下电压跌一成，聚合负荷自动减载不到一成半——这就是负荷的"自恢复减压效应"，它为电压跌落时的系统争取了喘息时间。反过来看，若恒功率占七成，同样电压跌落时负荷几乎不减，无功缺口全部压在系统头上，电压稳定问题因此加剧——第五章电压稳定与第九章新能源高占比电网都会回到这一点。

频率特性同样有静态模型：负荷取用的有功随频率下降而略减（电动机转速降低、损耗减小），这个"频率调节效应"客观上帮系统分担了缺额——频率跌百分之一，负荷大约自动少取零点几到一二个百分点，具体比例取决于电动机占比。别小看这个不起眼的系数：第五章推导频率稳态偏差时，它与机组调差系数并排出现在同一个分母里，是频率响应公式的一半主角。负荷从来不只是被平衡的对象，它自己也在参与平衡——只是被动的、有限度的参与。

工程实践：从曲线到模型怎么落地

实际工程里，负荷建模走两条腿。一条是统计综合法：按行业普查设备构成，逐类叠加电压频率特性，精度依赖普查数据的时效性。另一条是总体测辨法：在线路上装量测，用扰动记录反推等效模型参数，数据真实但对扰动事件有依赖。值班员不需要亲自建模，但需要知道本网负荷模型的口径——稳定限额是按哪种负荷特性算出来的，负荷构成若发生大的迁移（比如空调占比逐年上升），旧限额就值得复核。

**温度是负荷预测的第一变量。**同样一条日负荷曲线，夏季三十五度与二十八度的形态完全不同：气温每升一度，空调负荷可能上涨一个可观的比例，且敏感度在高温区非线性放大——三十八度到四十度的那一度，比二十八度到二十九度的那一度贵得多。冬季北方还有电采暖与热泵的类似效应，春秋两季则呈现最"老实"的形态。这就是为什么负荷预测系统把气象预报作为第一输入、为什么气象台的温度预报偏差会直接变成调度台的负荷偏差。把 2.3 的曲线知识与气象变量挂钩，负荷预测的准确率才能从"大概齐"走向"可用"。

**需求响应：把负荷当资源。**传统思维里负荷是被动等待供给的对象，需求响应把这个假设翻过来了：通过价格信号或激励机制，引导用户在高峰时少用、低谷时多用。空调轮停十五分钟用户几乎无感，聚合起来却是几十兆瓦的"虚拟电厂"；电解铝、冷藏库这类柔性工艺，本身就是天生的蓄能设施。需求响应的物理本质是削减或转移曲线的峰值——2.3 节的峰谷差指标直接决定它的价值空间：峰谷差越大、需求响应能变现的容量就越多。第八章会看到它进入市场成为正式的资源品类，第九章会看到它与储能一起构成新型电力系统的灵活性支柱。对值班员，它意味着一种新的操作手段：晚高峰前的一个电话或一条自动化指令，等效于临时"增开"了一台机组。

⚠️ 常见坑：把"历史曲线外推"当成负荷预测的全部。负荷受气温、节假日、突发事件影响显著，预测必须叠加气象修正与事件修正；高温季负荷对温度的敏感度还会陡增，用老关系外推新天气容易踩空。

💡 关键直觉：负荷不是死的"用电量"，而是会自我调节的软体。系统越是紧张，负荷特性的作用越明显——理解负荷，等于给自己多备了一套看不见的调节器。

本节要点回顾

• 曲线三指标：峰值时刻定开机、峰谷差定调峰、负荷率定利用率，工业与商住构成差异显著。
• 三类静态模型：恒功率、恒电流、恒阻抗按电压幂次区分，构成比例决定受扰后的自我减压能力。
• 建模两条腿：统计综合法靠普查、总体测辨法靠实测，稳定限额的口径与负荷模型绑定。
• 善变即变量：空调化、电气化持续改变负荷构成，昨天的模型未必适用今天的电网。

设备点名到此结束。下一章把四类设备连成网，回答值班台的核心问题：功率在网里怎么流？
