3.2 电压与无功功率管理：让每层电网自己吃饱

3.2 电压与无功功率管理：让每层电网自己吃饱

本节摘要：电压水平由无功平衡决定，而无功几乎不能经济地远距离输送，于是有了"分层分区、就地平衡"的总原则。本节讲清无功与电压的因果链、四类调压手段的分工与配合，并用电容器投切的演算把调压手感落到实处。

从一个低电压告警说起

午前十一点，告警窗弹出某座二百二十千伏变电站母线电压低于合格下限。你查潮流：有功平衡正常、频率正常，问题出在无功——夏季空调负荷吞掉大量无功，而本地电容器组还有两组没投。投上之后几分钟，电压回升到合格区间。这个处置动作看似简单，背后是一条完整的因果链：电压是局部无功供需平衡的表现，无功缺额从哪里补、怎么补，就是本节的全部内容。

它在知识体系里的位置：上一节潮流计算告诉你电压是怎么被解出来的，本节反过来问怎么把电压"调"到合格——前者是分析，后者是控制。本节的静力学图像（无功裕度、电压灵敏度）又是第五章电压稳定分析的地基，那边会看到当无功源耗尽时电压如何失去可解的平衡点、滑向崩溃。

为什么无功不能靠远方输送

线路输送有功大家习以为常，为什么无功就不行？答案藏在电压降的表达式里。潮流计算一节已经出现过：线路上的电压降近似等于电流与阻抗的乘积，把它沿横轴纵轴分解，纵向分量决定电压幅值差，近似等于有功乘电阻加无功乘电抗再除以电压。关键在于输电线路的参数结构——电抗远大于电阻，五百千伏线路的电抗电阻比可达十倍以上。于是纵向电压降里，无功乘电抗这一项占了绝对主导：送一份无功过去，沿途就要赔上可观的电压降落，送得越远、赔得越多，最后受端电压被压得一塌糊涂，输送本身变得不经济也不可能。

有功则相反，它几乎不引起幅值变化，主要改变相角。这就是那句行话的来历：有功靠相角差输送，无功靠电压差输送——而电压恰恰是我们要守住的量，不能拿它当运输的燃料。结论顺理成章：无功必须就地或近处生产，分层分区平衡。发电层靠励磁，输电层靠电容器电抗器与静止补偿器，配电层靠配变分接头与用户侧补偿，各守一段。

另一个必须建立的数量直觉是：无功的"消费大户"除了电动机、变压器这些负荷侧设备，还包括电网自己——上一节两节点演算里，负荷只取零点三无功，线路电抗自己就吃掉了零点零八。线路重载时这个数字迅速放大，因为损耗与电流平方成正比；而电缆线路与长距离架空线在轻载时又会"生产"无功（充电功率），深夜轻载期电压反而偏高，需要投电抗器把电压压下来。电压问题因此是双向的：高峰缺无功要补，低谷多无功要吸。

这层双向性给值班日历画出了固定的节奏。早高峰前的一小时，电压偏低告警开始密集——负荷爬升、无功需求上涨，值班员按顺序投电容器、调分接头；午间负荷平稳，电压也平稳；晚高峰重复早间的动作；深夜负荷退潮，电缆城市的电压可能升破上限，反过来投电抗器、退电容器。一天之内补偿设备来回投切数十次，开关动作次数的寿命管理也因此进入运维台账——投切策略不只求电压合格，还要避免设备在限值附近来回"拉锯"（这与 6.3 节遥测告警的死区设计是同一个思想）。电压管理是 repetitive 但绝不简单的日常。

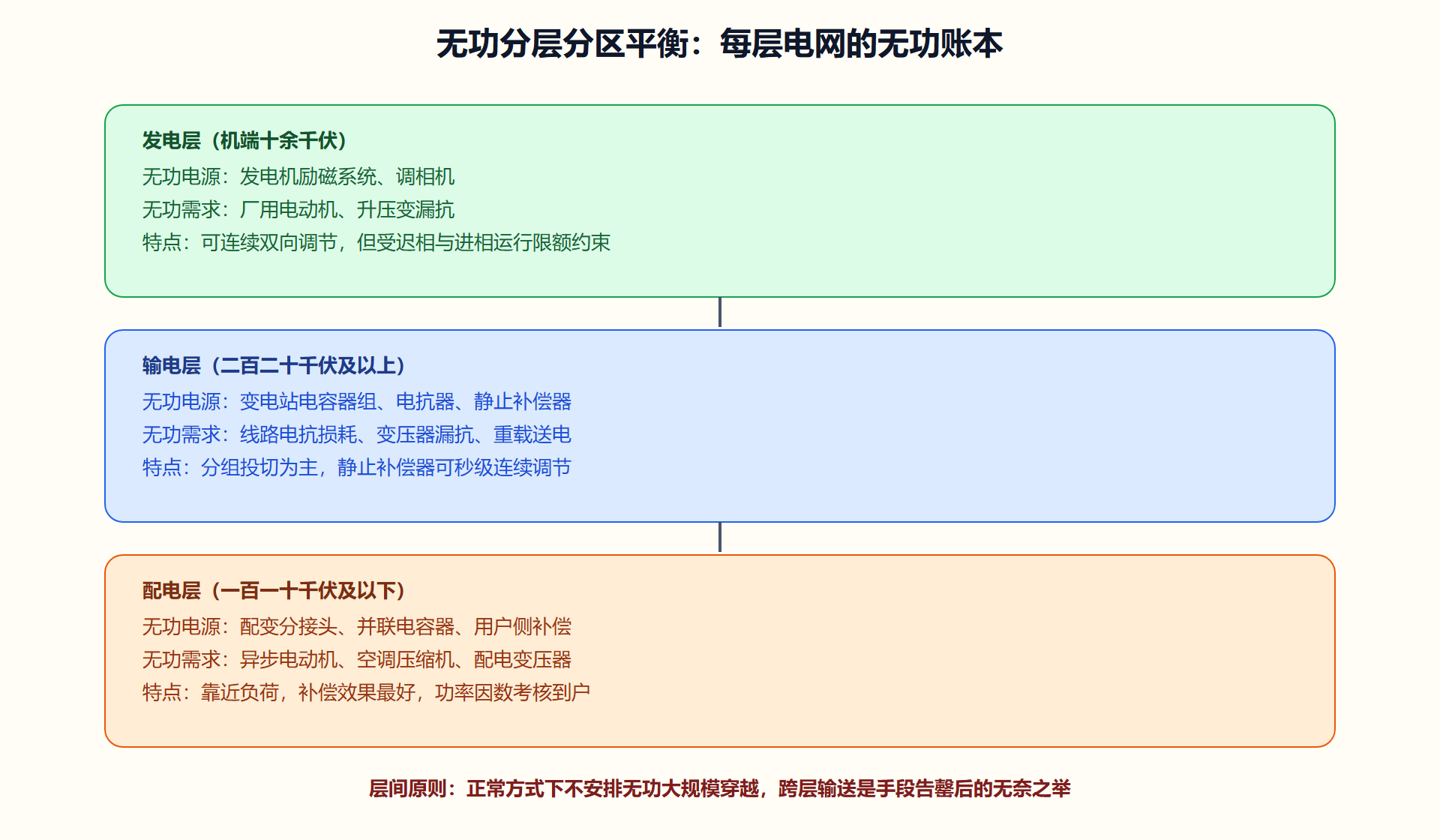

分层平衡的作战地图

四类调压手段的分工

把手段摆开，一共四类，各自调节的对象与响应速度都不同。发电机调压：动励磁改变机端电压，连续、快速、双向，是首选手段，但作用范围受线路电抗限制，只够覆盖近区。变压器分接头：改变变比，相当于重新分配两侧电压，不生产也不消耗多少无功——上一章 2.2 节强调过，分接头只能"挪"电压，不能"造"无功；系统缺无功时一味上调分接头，等于把别处电压压得更低，挖东墙补西墙。并联补偿：电容器组供给无功、抬升电压，电抗器吸收无功、压低电压，容量按组投切，适合跟随日负荷曲线的慢变化；静止补偿器与静止同步补偿器把晶闸管电力电子引入补偿，做到秒级连续调节，是动态无功的主角。线路串联补偿：用电容器抵消线路电抗，缩短电气距离，主要服务于大容量远距离输电的稳定极限，顺带改善电压。

调度上的配合原则可以总结成一句话：按时间尺度分工。秒级的电压波动交给发电机励磁与静止补偿器，分钟到小时的负荷变化交给电容器组与分接头，季节性的方式变化则靠无功规划增补设备。顺序上先动成本低、影响面小的：能投电容器就不调分接头，能调分接头就不让发电机进相。

顺带补上两个值班高频概念。逆调压与顺调压：高峰负荷时段把电压偏上限运行、低谷时段偏下限运行，叫逆调压——高峰线路压降大，预先抬高送端电压可保受端合格；小容量配网做不到精细逆调压，就采用顺调压（高峰不低于额定的一点零二五倍之类放宽区间）。电压合格率：一段统计期内电压处于合格区间的时间占比，它是供电质量考核的硬指标，也是配网改造投资排序的依据——把电压合格率从九成五提到九成九，常常意味着补一批电容器、换一批有载调压变。这两个词在方式单与月度报表里天天出现，含义却常被新人混淆，值得在此一并钉牢。

电容器投切的演算

低电压处置不能凭感觉，投几组电容器、电压能回升多少，要有数。对一个电压灵敏度已知的母线，估算简单直接：电压变化量约等于无功变化量乘以灵敏度因子。演算一段：

# 变电站母线电容器投切效果估算
dV_dQ = 0.0008        # 灵敏度：每投 1 兆乏电压升 0.08%（标幺 0.0008）
V_now = 0.958         # 当前母线电压（标幺）
V_target = 0.985      # 期望电压
banks = [40, 40, 60]  # 可投电容器组容量，单位兆乏

need_Q = (V_target - V_now) / dV_dQ   # 需要的无功量
print(f"电压缺口 {V_target - V_now:.3f} 标幺，约需无功 {need_Q:.0f} 兆乏")

invested = 0
for i, q in enumerate(banks, 1):
    if V_now + invested * dV_dQ >= V_target:
        break
    invested += q
    print(f"投第 {i} 组 {q} 兆乏后，预计电压 {V_now + invested * dV_dQ:.3f}")

V_final = V_now + invested * dV_dQ
print(f"合计投切 {invested} 兆乏，母线电压预计 {V_final:.3f}，越限解除：{V_final >= 0.98}")
​

运行结果：电压缺口零点零二七标幺，理论上只需三十四兆乏，而电容器组最细的一组就是四十兆乏——投一组，电压预计升到零点九九零，目标达成但也轻微过冲。这个"刚好够不上"正是演算的价值：分组容量是粗粒度的，理论需求三十四兆乏落在两组容量之间，要么过补要么欠补。工程实践因此讲究分组细化、电容器与分接头配合微调，并在投切后实测电压闭环修正——灵敏度假定线性，电压抬升后每兆乏的效果其实在衰减。顺带一提，同一套灵敏度语言在第五章会再次出现：当系统无功裕度耗尽、灵敏度趋于无穷时，电压控制失效，那就是电压崩溃的门槛。

⚠️ 常见误区：把低电压一律当成"缺电"去加发电机有功。有功注入对电压幅值的影响乘的是电阻项，在高电抗比的电网里几乎无效；缺无功补有功，频率可能正常而电压持续走低。判断的第一步永远是看无功平衡表。

收班要点

• 因果链：电压是局部无功平衡的表现；输电线路电抗远大于电阻，无功远送伴随大幅电压降落，故必须分层分区就地平衡。
• 双向问题：高峰缺无功要补，深夜电缆网多充电功率要吸，电容器与电抗器是一对反向工具。
• 手段分工：励磁连续快速管近区，分接头挪电压不造无功，并联补偿跟随负荷曲线，串补服务稳定极限。
• 演算习惯：投切前用灵敏度估效果，投切后实测闭环；电压问题判据永远先看无功平衡表。

物理账与电压账都算清了，下一节算钱：同样的电，让哪些机组发、怎么发，全系统的煤最省。
