9.1 高比例可再生能源接入：电源跟着天气走

9.1 高比例可再生能源接入：电源跟着天气走

本节摘要：风光占比攀升把系统从"负荷随机、电源可控"翻转为"负荷与电源双随机"。本节绘制净负荷的鸭子曲线，演算爬坡与备用需求的膨胀，并解释容量可信度下降对充裕性的冲击。

从预测负荷到预测天气

传统运行体系的分工很清楚：负荷随机但可预测（2.3 节的曲线学问），电源可控按需调度（3.3 节的经济调度）。风电光伏大规模接入后，这个分工被打破——它们的基本属性是"看天吃饭"：出力由风速与辐照决定，预测精度显著低于负荷预测，且无法"命令"增发。系统调控的对象由此改变：调度员不再只盯"负荷预测"，还要盯"风光预测"；平衡的手段从"调机组"扩展到"调负荷、调储能、调跨区"；连弃电都成了正常操作——风光出力超过系统消纳能力时，主动限电是保系统的理性选择，弃风弃光率因此成为新型电网的常规运行指标。

翻转的深层后果是平衡方程的两侧都随机了。负荷侧的老随机性以小时计、有昼夜节律；电源侧的新随机性叠加了天气系统的快变——一片云过境，光伏电站出力三十秒内跌七成。第五章的三幕剧、第七章的 AGC 都建立在"扰动有限、备用够用"的前提上，本节要算清的正是这个前提正在承受的压力。

应对双侧随机性的技术组合拳已经成型。预测侧：数值天气预报加机器学习的风光功率预测，把"看天吃饭"至少变成"看预报备餐"——日前预测精度达到可用的百分比量级，超短期（未来十几分钟到几小时）预测更是调度滚动修正计划的关键输入。源侧：风光场站的功率预测与控制能力成为并网技术要求的一部分，具备有功可控（限功率运行）与无功支撑能力的场站才算"友好"。网侧：跨区互济让不同气候区的风光与负荷互补——西部的光伏与东部的负荷错峰，北方的风与南方的水互补，大电网的规模本身就是对冲随机性的资产。荷储侧：储能搬运能量、需求响应重塑曲线，7.3 节的微电网技术放大到系统尺度。四条线共同构成新型电力系统的"随机性管理"体系，本章后续两节与第八章的成本机制都是它的延伸。

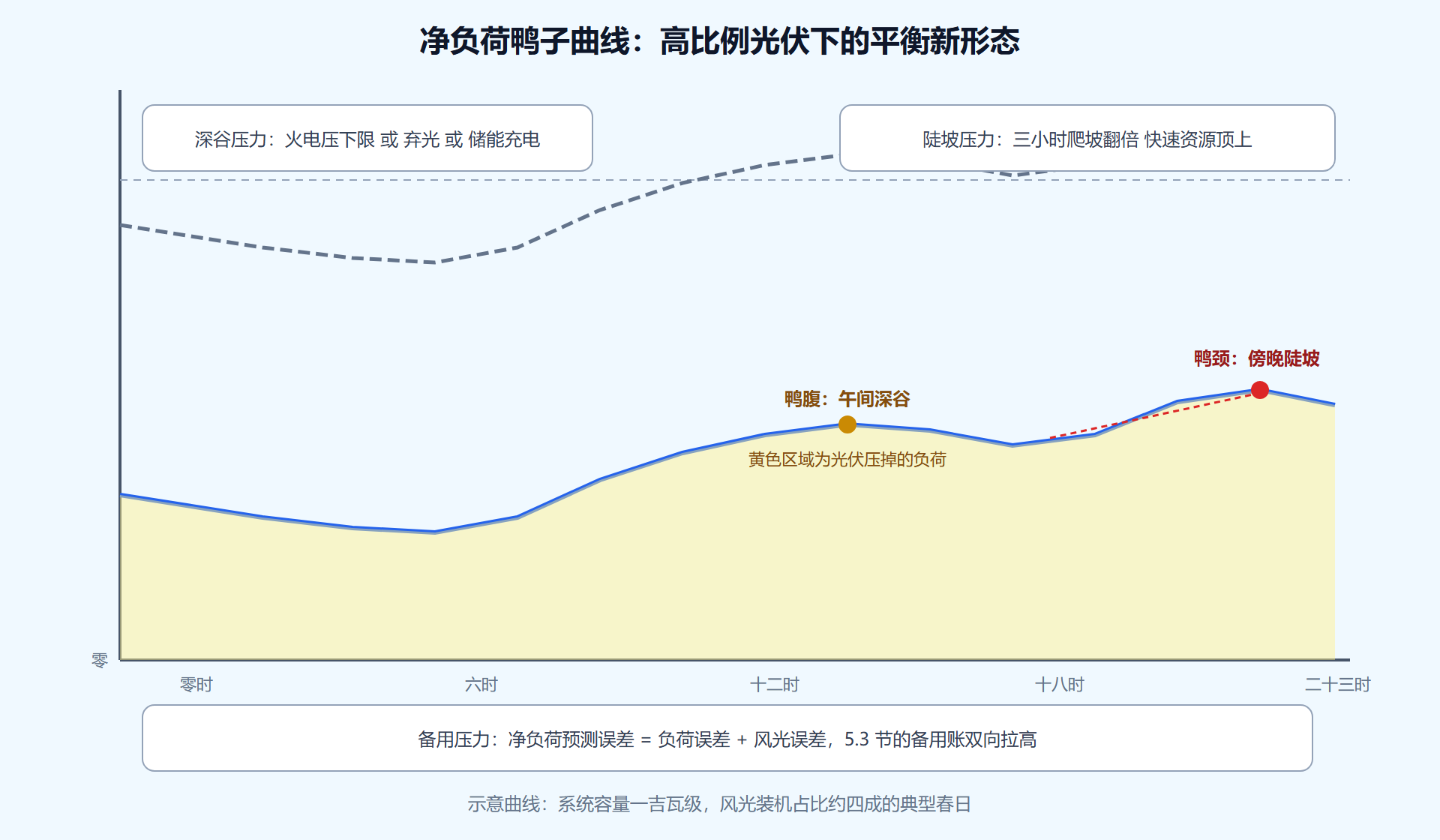

鸭子曲线：净负荷的新形状

把风光出力从负荷里减掉，得到净负荷——常规机组需要跟随的那条曲线。高比例光伏系统的净负荷呈现著名的鸭子形状：清晨负荷爬升时净负荷尚高（鸭子尾部），正午光伏压顶时净负荷跌入深谷（鸭腹），傍晚光伏退场、负荷晚高峰到来，净负荷陡峭拉起（鸭颈），夜间回到常规形态（鸭头）。这个形状带来三重运行压力：午间深谷可能跌破常规火电的技术最小出力，机组面临"压不住"的窘境，要么启停调峰（成本高昂）、要么弃光；傍晚鸭颈的三小时爬坡远超传统负荷的爬坡速率，灵活性资源（快速机组、储能、需求响应）必须顶上；净负荷的预测误差是负荷误差与风光误差之和，5.3 节的备用账被双向拉高。

深谷问题的应对是一部"火电灵活性进化史"。最直接的是深度调峰改造：让煤电机组的最小技术出力从额定的一半压到三成甚至更低——代价是低负荷下的效率劣化，以及脱硝系统退出温度窗口带来的环保约束。其次是机组启停调峰与两班制运行，夜间停机、白昼启动，每次启停都有寿命与燃料的折损。再往外是"借别人的口袋"：抽水蓄能把午间的电搬到晚峰，电化学储能响应更快，制氢把多余的电变成可长期储存的化学能。最后是跨区互济——把午间盈余送到还在用电的时区与区域。五层手段各有效率和规模上限，组合起来构成系统调峰能力的天花板；鸭腹多深、鸭颈多陡，决定每一层的价值量——鸭子曲线的形状，正在给整个电力行业的资产负债表重新定价。

演算：爬坡与备用双双膨胀

把鸭子曲线的运行压力算成数字。设某系统容量千兆瓦级：负荷曲线晚高峰一百一十二吉瓦区间、光伏峰值九十兆瓦级、风电四十到五十兆瓦波动（下述会话用标幺化数组演算，单位按系统的百分之比例理解）。逐小时计算净负荷，比较负荷与净负荷的三小时最大爬坡：

# 净负荷爬坡演算（单位：系统容量的份额，示意）
load = [70,66,64,63,65,72,80,88,92,95,97,99,100,99,97,96,95,97,103,110,112,105,92,78]
pv    = [0,0,0,0,0,5,20,45,70,85,92,95,90,80,65,45,20,5,0,0,0,0,0,0]
wind  = [45,48,50,52,50,45,38,30,25,22,20,18,22,25,30,35,40,45,50,52,50,48,47,46]
net = [l - p - w for l, p, w in zip(load, pv, wind)]

ramp = lambda s: max(s[i+3] - s[i] for i in range(21))   # 三小时最大上坡
print(f"负荷晚高峰 {max(load)}，净负荷晚高峰 {max(net)}")
print(f"净负荷午间最低 {min(net)}（负值即盈余，存在弃电压力）")
print(f"负荷三小时最大爬坡 {ramp(load)}，净负荷 {ramp(net)}，放大 {ramp(net)/ramp(load):.1f} 倍")
​

运行结果：净负荷的晚高峰比原负荷晚高峰下降了四成（光伏风电的功劳），但午间净负荷跌到负值（系统消纳不了，弃电压力），三小时最大爬坡从负荷的二十三拉大到净负荷的四十五——放大近一倍。这三个数字分别对应三本账：晚高峰数字下降是好事，但容量充裕度不能只看这一个小时（下面容量可信度再算）；负值谷底意味着系统最小技术出力必须足够低——煤电深度调峰改造、储能午间充电、可中断负荷移峰都在为此服务；爬坡翻倍直接给灵活性资源定价——快速机组、储能、需求响应的市场价值（8.3 节的辅助服务脚）随这条鸭颈水涨船高。备用账同样膨胀：风光预测误差进入误差预算，5.3 节演算里的"新能源误差备用"一项，从零起步一路吃掉越来越大的份额。

容量可信度：装机不等于可靠

最后一个概念把视角从运行拉到规划：容量可信度——风电光伏的装机容量中，能在系统最需要的时候"指望"的比例。光伏在晚高峰贡献为零（太阳落山），容量可信度接近于零；风电在统计上有些贡献，但典型值也就一到三成。这带来一个尖锐的结论：风光装机再大，系统的充裕度仍要靠"随时能顶上"的常规资源与储能支撑。规划口径因此分化出"电量充裕"与"电力充裕"两个维度——前者看年发电量够不够（风光表现出色），后者看尖峰时刻出力够不够（风光贡献寒酸）。这也是容量电价机制（8.3 节）在新能源时代愈发重要的物理根源：必须有人为"关键时刻在场"付钱，否则没人愿意在场。

⚠️ 弃风弃光不是丑闻而是运行参数：系统安全与设备约束优先于消纳率，主动限电是理性选择。真正的功课是把弃电率控制在合理区间——过度弃电浪费投资，零弃电则意味着灵活性资源冗余到不经济，两个极端都不对。

本节要点回顾

• 双随机翻转：电源侧随机性叠加负荷侧随机性，预测体系从"预测负荷"扩展到"预测天气"。
• 鸭子曲线三重压力：深谷压火电下限、鸭颈爬坡翻倍、备用误差双向拉高，灵活性资源随之升值。
• 容量可信度：装机不等于可靠，电量充裕与电力充裕是两个维度，容量补偿机制因此不可或缺。
• 弃电是参数不是失败：控制弃电率在合理区间是运行优化的目标函数之一。

电源换了脾气，接口也换了心脏——下一节看电力电子设备如何接管电网，惯量与短路比两本账怎么变。
