9.2 电力电子化电网：从转子到控制器

9.2 电力电子化电网：从转子到控制器

本节摘要：风电变流器、光伏逆变器、直流换流器正把电网的接口从同步机转子换成电力电子控制器。惯量从天生就有变成稀缺资源，短路电流特征改变，宽频振荡成为新课题。本节算惯量下降与短路比两笔账，并看构网型控制如何回应挑战。

换了一颗心脏的电网

回顾 2.1 节：同步发电机的价值不只在发电——它的转子是天然的储能飞轮（惯量），励磁是天然的无功源（电压支撑），短路时它慷慨地馈入故障电流（让保护看见故障）。风电光伏通过电力电子变流器并网，直流输电通过换流器连接交流网，这些设备同样能发有功无功，但脾气完全不同：它们的"心脏"是控制器软件，而非物理转子。能量来自电容直流侧或风机传动链，响应由控制环路决定——毫秒级精确，但"天生"的物理特性一样都没有。

电网由此经历一场范式迁移：从"硬件电网"走向"软件电网"。表征为三个层次的变化。其一，惯量稀缺：变流器接口电源不贡献转动惯量，系统等效惯量随同步机占比下降而萎缩，5.3 节频率三幕剧的第一幕被削薄——同样的跳机功率，频率初始下降率成比例放大。其二，短路特性改变：变流器故障电流被控制器限制在额定值的一点几倍（保护器件），远低于同步机的数倍——4.2 节按"短路电流凶猛"设计的保护体系（尤其是依赖电流幅值的传统判据）面临灵敏度不足；4.2 节还提过短路容量是电网"硬度"的标尺，受端电网的换流器占比越高、同步机越少，短路比越低、电网越"软"。其三，新振荡形态：同步机与变流器、变流器与变流器之间可能在几赫兹到几百赫兹的宽频段互动振荡——次同步振荡曾让轴系扭振的旧概念以新面目回归，成为稳定性研究的前沿。

宽频振荡值得用一段单独说透，因为它是"软件电网"最陌生的病。传统电网的振荡谱很窄：功角摇摆零点几到几赫兹，扭振几十赫兹，都能对号入座地分析与抑制。电力电子设备把控制环路的带宽整个铺进振荡谱——锁相环、电流环、直流电压环各自有自己的动态，与电网的电气谐振、与轴系的机械谐振、甚至与其他变流器的控制环耦合，都可能在某个频段形成负阻尼。一次现场振荡事故的定位，往往要把网络阻抗扫频、设备控制参数、运行工况放在一起做联合仿真，像刑侦剧里的多线索交叉比对。工程对策沿两条线展开：设备侧改进控制策略与参数辨识，系统侧加装宽频监测装置（9.3 节的数字化恰好为此提供了观测手段）并在敏感工况下预先安排运行方式。这个课题的未完成性，正是新型电力系统"仍在建设中"的最好注脚。

两本账：惯量与短路比

惯量账接 5.3 节的公式。系统等效惯量常数是各台并网同步机按容量加权的平均；同步机被风光替代（或退出运行），等效惯量直接缩水。设某系统总容量两千兆瓦：基准情形同步机占八成（等效惯量常数四秒）；风电大发时段，部分同步机被顶替，同步机只剩五成六——新惯量多少？跳机三百兆瓦的初始下降率又变成多少？短路比账接 4.2 节：受端母线短路容量除以接入的换流器总容量得到短路比，工程经验认为低于一定倍数（约两到三倍）时电压支撑不足、振荡风险陡增。两本账合在一段会话里算。

两本账之外还有第三笔"虚拟"的账：构网型控制的惯量模拟并不是免费的。逆变器要提供惯量响应，就得在毫秒内放出额外的有功——这能量来自直流侧电容或电池，容量有限、损耗真实。换言之，"虚拟惯量"是把同步机的物理飞轮换成了电池与控制算法，物理约束没有消失，只是换了形态记账。这也是为什么构网型设备的成本显著高于跟网型：它卖的不只是发电能力，还有一台"看不见的飞轮"。未来电网的惯量将变成一种明码标价的系统服务——就像调频与备用一样，从"机组的本能"变成"市场的商品"，第五章的物理属性正在第八章的商业逻辑里转世。

# 惯量萎缩与短路比演算
S_total = 2000.0                    # 系统总容量（兆瓦）
H_sync_full, frac_full = 4.0, 0.80  # 满同步情形的惯量常数与占比
H_sync_thin, frac_thin = 4.0, 0.56  # 风电大发情形的同步机占比

H_full = H_sync_full * frac_full    # 等效惯量 = 各机按容量加权（变流器贡献零）
H_thin = H_sync_thin * frac_thin
dP, f0 = 300.0, 50.0

for name, H in (("同步占比八成", H_full), ("同步占比五成六", H_thin)):
    rocof = (dP / S_total) * f0 / (2 * H)
    print(f"{name}：等效惯量 {H:.2f} 秒，跳机三百兆瓦初始下降率 {rocof:.3f} 赫兹每秒")

# 短路比：受端母线
S_sc = 9000.0                       # 母线短路容量（兆伏安）
hvdc = 3000.0                       # 直流馈入容量
wind_farm = 1500.0                  # 风电场接入容量
SCR = S_sc / (hvdc + wind_farm)
print(f"短路比 {SCR:.2f}（经验门槛约 2.5 到 3）")
​

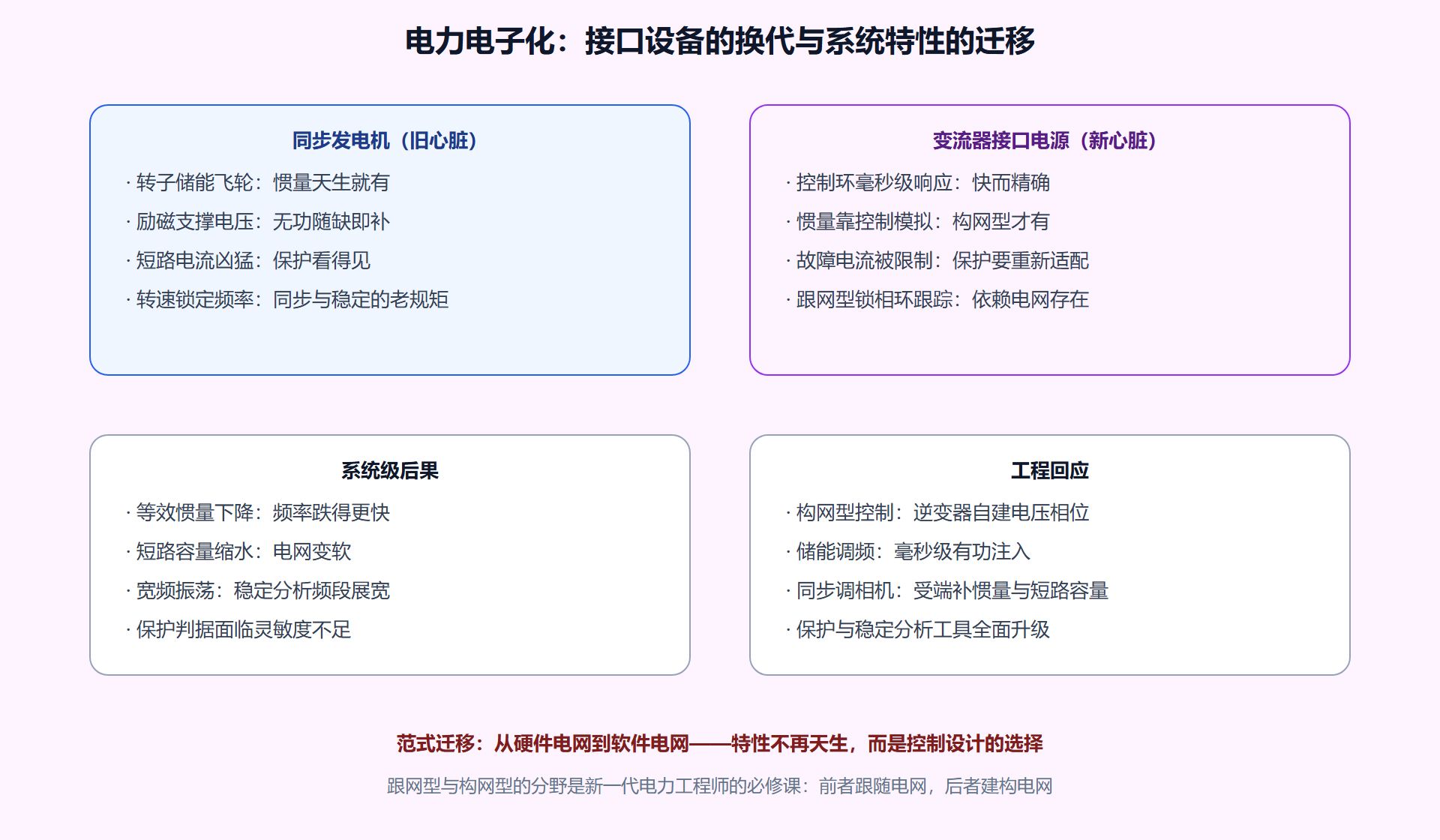

运行结果：同步占比从八成降到五成六，等效惯量从三点二秒掉到二点二四秒，同样跳机三百兆瓦，频率初始下降率从约一点一七抬升到一点六七赫兹每秒——快了四成多，留给一次调频与低频减载整定的时间窗同步收窄。这正是 5.3 节埋的"第一幕变薄"的定量版本。短路比部分：九千兆伏安的母线接入四千五百兆瓦换流器容量，短路比二点零——低于经验门槛，电网已"软"到危险区。工程回应在上图右下角：给受端补同步调相机（物理惯量与短路容量一次到位）、把部分场站升级为构网型控制（逆变器自己建立电压相位、模拟惯量响应）、严格限制新增馈入容量。

短路比的应对还有一个"分区施策"的层次感：受端负荷中心（换流器最密集）优先补同步调相机与动态无功；送端新能源基地的痛点则是弱网下的并网稳定，构网型风机与光伏是更对口的药；规划层面则把短路比作为新项目接入的门槛指标，低于门槛要么配套同步电源、要么限制接入规模——第四章的"短路容量"从设备校核参数，升格为电网规划的结构性约束，这是电力电子化给经典概念注入的新含义。

构网型：让软件心脏学会硬件的本事

变流器控制的分野值得单独一讲。跟网型控制（当前主流）用锁相环跟踪电网电压相位，像并行的跟随者——电网提供电压相位这个"公共品"，它才存在；电网越软，跟随越失准，这就是低短路比场景振荡的根源之一。构网型控制则让逆变器自己建立电压与频率，像一台"虚拟同步机"：它不再依赖电网的相位，反而能贡献惯量响应与短路电流（受容量限制）。新型电力系统的技术路线之争很大程度围绕这对概念展开：跟网型便宜成熟但加剧系统"软化"，构网型坚强但控制复杂、容量有限——未来的电网大概率是两种模式的混合体，比例本身就是规划变量。

⚠️ 电力电子化不是"要不要"的选择题：直流输电的输送能力、新能源的并网规模、储能的毫秒级响应都建立在其上。工程的课题从来是趋利避害——补惯量、控短路比、升级保护与稳定分析工具，而不是拒绝变化。

本节要点回顾

• 心脏置换：接口从转子换成控制器，惯量、短路电流、电压支撑从"天生"变为"设计选择"。
• 惯量账：等效惯量按容量加权，同步机占比下滑直接放大频率初始下降率，时间窗收窄。
• 短路比：母线短路容量对换流器容量之比是"电网硬度"指标，过低则振荡与电压风险陡增。
• 两种控制：跟网型依赖电网存在、构网型建构电网存在，混合配比是新型系统的规划变量。

新心脏需要新神经——下一节看数字化与智能化如何把观测与决策升级到毫秒级与数据驱动。
