1.3 演化的物理约束：轴式、限界与黏着

1.3 演化的物理约束：轴式、限界与黏着

本节摘要：无论动力怎么换代，机车设计始终受三条硬约束——轴式表示法定义了轮对与转向架的布局语言，机车限界画出了不允许逾越的空间边界，轮轨黏着则给牵引力设置了物理天花板。理解这三条约束，后面四章所有"为什么这样设计"的争论都有了判断依据。

前两节把时间轴和概念框架立好了，本节补上最后一块底座：物理约束。演化可以换发动机、换传动、换供电方式，但不能换轨道、不能突破接触面积、不能无视空间边界——这三条约束像河床，决定了机车这条河两百年来的每一个转弯。

轴式：机车的"骨骼编号"

轴式（axle arrangement）用简洁的记号描述一台机车的轮对布置。国际通行写法用数字或字母表示每根转向架内的动轴数：数字 0 前缀表示从轴（不带动力），字母表示动轴（带动力），连字符分隔转向架。"Co-Co"读作"考-考"，指两个三动轴转向架、共六根动轴；"Bo-Bo"指两个二动轴转向架、共四根动轴。

轴式选择是在两个目标之间找平衡：动轴越多、黏着重量越大、可输出的牵引力越大；但转向架越长，通过小半径曲线时轮缘磨耗和脱轨风险越高。货运机车（如 Co-Co 轴式的东风4B）选择大黏着重量的六轴方案，宁可曲线性能打折；客运机车（如 Bo-Bo 轴式的韶山8）优先速度与曲线通过性，四轴足够。蒸汽机车没有转向架概念，动轴直接固定在车架下，所以轴式记号还带从轴数字（如 2-8-8 表示前从轴一根、动轴四对、后从轴一根的北美人语汇）——这也是蒸汽机车曲线通过能力差的结构性原因之一。

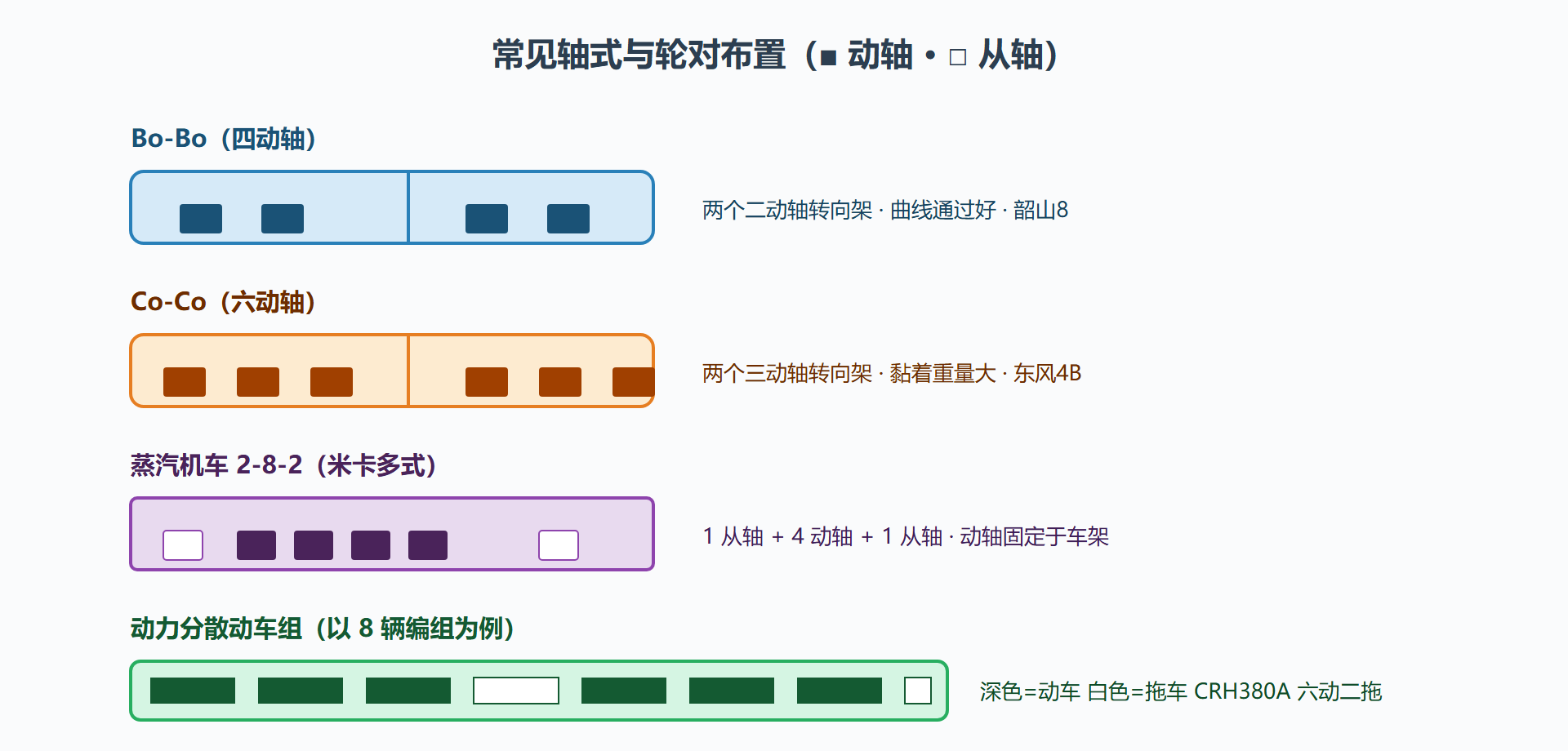

图：常见轴式与轮对布置示意

限界：机车只能长这么大

机车限界（structure gauge / vehicle gauge）是标准规定的机车车辆最大横断面轮廓，与之配套的是建筑限界——线路两侧设备与隧道、桥梁必须保证的空间边界。两限界之间必须留出安全间隙，因此机车宽度、高度、受电弓落弓与升弓高度都被硬性框死。

限界对演化的影响隐蔽却致命。最典型的是电气化改造：既有隧道净空不足时，接触网导线高度被迫压低，受电弓工作高度受限，甚至出现"降低车速以控制受电弓离线率"的妥协方案。英国铁路早期为此吃过苦头——限界偏小导致无法架设标准接触网，长期只能依赖低矮的供电制式，机车功率密度落后于欧洲大陆。中国铁路干线限界相对宽松，为后来 25 千伏电气化和高速化留出了空间；但山区老线隧道群地段，至今仍能见到限界制约机车选型的实例。

机车设计者对付限界的手段只有轻量化和紧凑化：把设备舱做扁、把变压器横置、把变流器分层布置。第六章会看到，四代机车在同一限界内塞进的功率密度差了一个数量级——这正是"演化"二字最直观的度量。

黏着：牵引力的物理天花板

机车牵引力最终来自轮轨接触斑——每根动轴的轮箍与钢轨之间只有指甲盖大小的椭圆接触面。这个接触面能传递的纵向力不能超过法向压力乘静摩擦系数，工程上写为：

黏着牵引力 F = μ × G × n

  μ : 轮轨黏着系数（干燥轨面约 0.30-0.35，
      雨雪油污时可跌至 0.10 以下）
  G : 轴重（中国干线机车一般 21-25 吨）
  n : 动轴数
​

以六轴货运机车为例，轴重 23 吨、干燥轨面黏着系数取 0.30，黏着牵引力上限约 6 × 23000 × 9.8 × 0.30 ≈ 406 千牛。柴油机功率再大，轮轨咬不住也是白搭。这个天花板解释了机车史上的许多关键决策：

• 撒砂装置为何从蒸汽机车一直保留到动车组——往轨面喷砂把 μ 拉回来，是应对雨雪最古老的手段；
• 防空转/防滑行控制为何成为现代牵引控制的标配——检测到轮对转速突升立刻降扭矩，避免空转擦伤轮箍；
• 动力分散为何在高速领域胜出——轴重受线路限制不能无限加，增加动轴数 n 就成了唯一的扩容通道。

黏着系数还是全书唯一"看天吃饭"的核心参数：同一条线路，晴天和雨夜的牵引能力差一倍以上。第五章动车组的牵引计算、第六章的世代性能对比，都要标注黏着前提才成立。

黏着的微观世界：一块指甲盖大的接触斑

黏着公式里的 μ 看似一个系数，背后是一个真实的物理对象：轮轨接触斑。钢轮压在钢轨上并非线接触，弹性变形让接触面成为一个椭圆形斑点——长约一至两厘米、宽约一厘米，面积与成人指甲盖相当。一台机车全部的牵引力、制动力，都要通过这十几块"指甲盖"传给大地。接触斑里的微观机制至今仍没有被完全建模：真实接触只发生在微观凸起上，接触斑内既有纯滚动区也有微滑区，μ 的取值因此是统计结果而非材料常数。

这个微观图景解释了三个宏观现象。为什么 μ 随速度下降：高速下轮对微振动加剧，接触斑内瞬时滑移比例上升，可用黏着被"抖"掉一部分——第五章动车组的黏着困境，源头就在这里。为什么油污染轨面危害极大：一层几微米的油膜就能让接触斑从干摩擦滑入边界润滑状态，μ 掉一半以上，所以机务段出口、道口附近是著名的空转高发区。为什么撒砂有效但不万能：砂粒压入接触斑破碎出新鲜摩擦面，能把 μ 拉回干燥水平，但砂量过大反而形成"滚珠"效应，砂量控制本身是个优化问题。

蛇行：约束之外的第四堵墙

本节标题只列了三条约束，其实还有一条常被归入"转向架学"的隐性约束值得在此亮相：蛇行失稳。轮对踏面做成锥形，使轮对在直线上自动对中，但锥形踏面同时让轮对产生一种自激摆动——像蛇行进，速度越高摆动频率越高，越过临界速度后振幅发散，整车剧烈摇晃甚至脱轨。蛇行临界速度与转向架悬挂参数、踏面斜度直接相关，是高速化的理论拦路虎之一。动车组转向架上的抗蛇行减振器、磨耗形踏面，都是为把临界速度推到运营速度以上而生的。轮轨系统的问题清单至此凑齐四条：轴式布局、空间限界、黏着天花板、蛇行失稳——第四条将在第五章高速化的叙事里再次出场。

本节要点

• 轴式记号（Bo-Bo、Co-Co 等）是读机车结构的通用语言：字母数即动轴数，连字符分隔转向架。
• 货运机车选六轴求黏着，客运机车选四轴求速度与曲线性能，蒸汽机车的固定车架注定曲线能力弱。
• 机车限界与建筑限界共同框定空间，电气化改造常被既有隧道净空卡住，轻量化紧凑化是唯一出路。
• 黏着牵引力等于黏着系数、轴重、动轴数三者的乘积，是所有牵引力计算的第一性公式。
• 撒砂、防空转控制、动力分散，都是围绕黏着天花板展开的工程对策。

三条约束已备齐，下一章进入演化主线第一站——蒸汽机车，看它如何把"车载能量工厂"这条路走到极致。
