铁路机车概论

铁路机车概论·教程导读

摘要：本教程以牵引动力的演化为主线重讲铁路机车，可一路追溯到轮轨运输的源头——从蒸汽、内燃、电力到高速动车组，每一代机车解决什么问题、留下什么遗产、又因什么瓶颈被下一代替代。读完本册，你会得到一张贯穿演化全程的知识地图，以及一套能用功率、效率、轴式、牵引特性曲线量化的分析框架。

从威尔士矿区喷出白烟的铸铁轨道，到复兴号掠过京沪线的流线型车头，铁路机车走过了世界上绝大多数机械产品都不曾经历的完整演化史。这条主线不是并列的几种技术，而是一条环环相扣的问题链：蒸汽机车建立了铁路本身，却困在热效率的低墙之内；内燃机车挣脱了加水加煤的补给枷锁，却始终绕不开柴油的能源账单；电力机车把能量生产搬回发电厂，代价是沿线必须架起接触网；高速动车组干脆重新分配了动力，把"机车牵引车厢"的百年分工改写为"每节车厢都可能出力"。弄清每一代解决了什么、又留下什么新问题，是理解铁路机车全部技术细节的钥匙。

为什么用"演化"来讲机车

市面上讲机车的材料大致有两种写法：一种是按部件罗列——锅炉、柴油机、转向架、制动各讲一章；另一种是按专业分类——机械、电气、控制各成体系。两种写法都能查到知识，却都不容易回答一个初学者真正关心的问题：为什么机车长成今天这个样子？

本册选择第三种写法，把六代主型机车放进一条因果链里：

• 蒸汽机车（1804 年起步）：解决"有没有动力"的问题，把热能变成轮周牵引力，顺便定义了轨距、限界、车钩等整套基础设施基因；
• 内燃机车（20 世纪上半叶普及）：解决"补给太频繁"的问题，用柴油机加电传动把热效率抬到 35% 以上，代价是功率受柴油机自重拖累；
• 电力机车（20 世纪中叶起主导干线）：解决"功率上不去"的问题，能量来自接触网，单机功率轻松突破三千千瓦，并把再生制动带回电网；
• 高速动车组（20 世纪末至今）：解决"轮轨黏着不够分"的问题，动力分散让功率铺满整列，支撑起近十兆瓦的牵引总功率。

每章先讲那一代要解决的问题，再拆动力系统的构造与原理，最后盘点它留给后代的遗产。这样你记住的不只是名词，而是每项设计背后的取舍逻辑。

全册知识地图

下图是全册的学习路线：先在第一章建立演化视角与物理约束，然后按时间顺序走过四代机车，最后在第六章回到全局做四代对照。

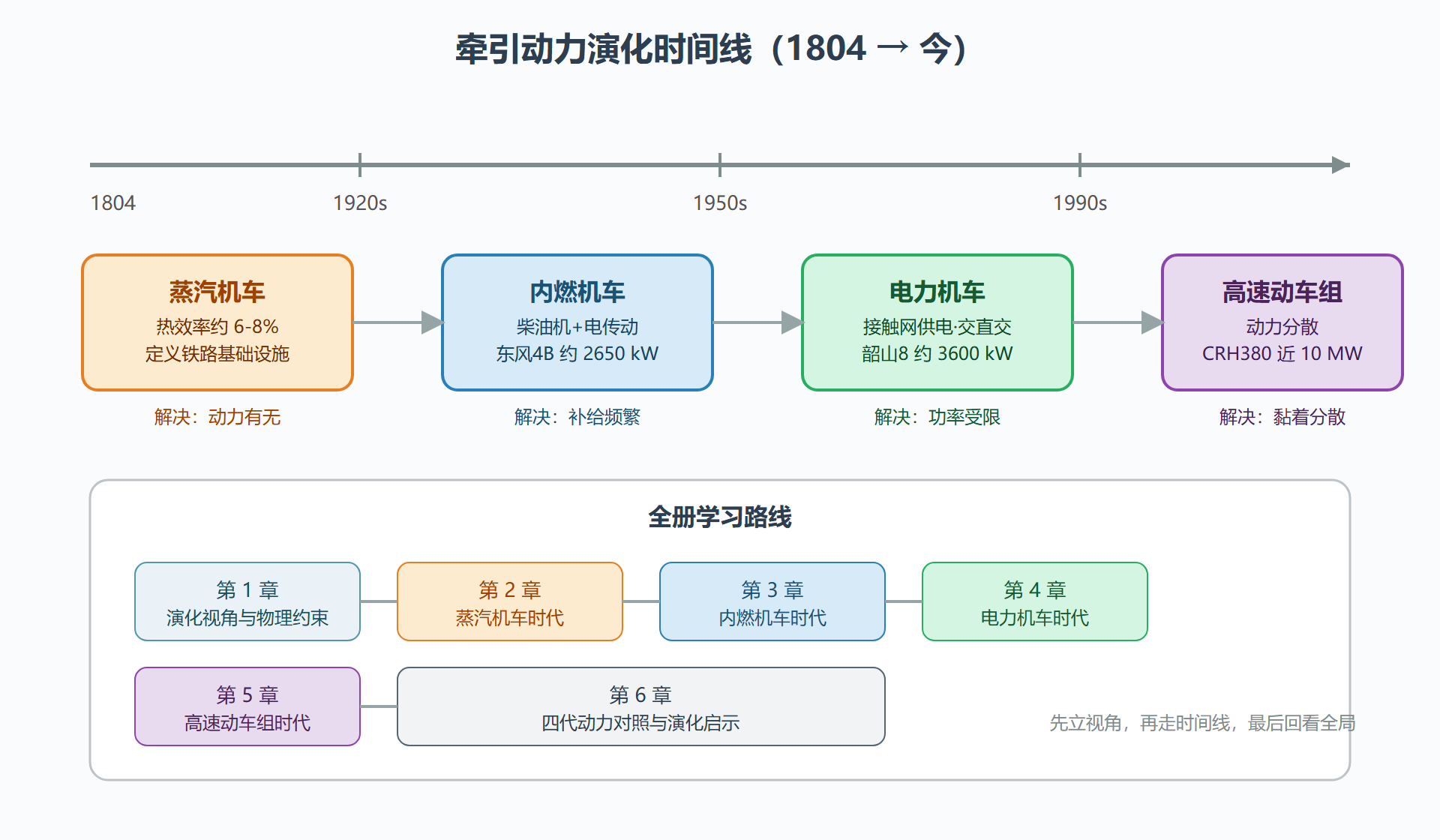

图：铁路机车牵引动力演化时间线与学习路线

读完本册你应当能够

1. 画出蒸汽、内燃、电力、动车组四代机车的能量流路径，并解释每条路径中能量在哪里损失；
2. 用轴式记号（如 Co-Co、Bo-Bo）读出一台机车的轮对布置与转向架结构；
3. 解释内燃机车为什么必须装传动装置，并对比机械、液力、电传动三种方案的取舍；
4. 读懂牵引特性曲线，说出持续速度、起动牵引力、额定功率之间的定量关系；
5. 说明动力分散相对动力集中为什么更适合高速运行，并用 CRH380 的功率配置验证；
6. 给定一条线路条件（坡道、限速、电气化与否），判断更合适的牵引动力类型。

写给三类读者

零基础读者：按顺序通读即可，全书只假设你懂中学物理。第一、二章是理解后面的地基，请勿跳读；所有计算都给了完整步骤，照着笔算一遍胜过十遍眼过。

有行业背景的读者：可以从第三章的传动与第四章的牵引特性直接切入，这两处是全册技术密度最高的段落；第六章的四代对照表与"逐项还债"节律，适合作为向他人讲述铁路技术的框架。

教学与培训用途：每章支柱页的"读完你应该"即是可检验的考核点，每节的"要点"条目可直接做复习提纲；各章 SVG 总图可单独取用做课件底图，六张章支柱页的 mermaid 概览图连起来就是完整的知识地图。

怎么使用本册

本册六条章节脉络环环相扣：第一章交代演化主线与轴式、限界、黏着等物理底座；第二到五章各用三节走完一代机车——动力系统怎么搭、能力边界在哪、给下一棒留了什么；第六章把四代机车放在同一张架构图和同一组性能指标下对照收束。各节正文都按"问题—原理—数据—取舍"展开，遇到公式只保留能上手计算的那几个。若你已有铁路行业背景，可以直接跳到第三、四章的传动与牵引特性部分；若为零基础，建议按顺序通读，尤其不要跳过第一章第三节的物理约束——后面所有"为什么这样设计"的答案都埋在那里。

一句话概括本册：机车演化史就是一部"能量从哪里来、怎么传到轮上"的解题史。
