2.1 蒸汽机车动力系统：锅炉、汽机与传动机构

2.1 蒸汽机车动力系统：锅炉、汽机与传动机构

本节摘要：蒸汽机车的动力系统由锅炉、汽机、传动机构三大件构成：锅炉把煤的化学能转成蒸汽热能，过热管把蒸汽推向高温高压，汽机把热能变成往复运动，摇连杆再把往复运动变成车轮旋转。本节沿能量流路径逐级拆解，并解释各部件的设计动机。

第一章的三流框架在这里第一次派上用场：蒸汽机车的能量流是一条看得见的链路——煤从煤斗铲进火箱，火在炉床上烧，烟气穿过烟管把热量传给锅水，蒸汽升到汽包集结，经干燥管、过热管二次加热后进入汽室，推动鞲鞴（活塞）做功，鞲鞴通过十字头、摇杆、连杆推动曲拐销，带动动轮旋转，乏汽从汽缸排出、顺便充当烟囱的引射气流。理解了这条链，蒸汽机车的一切设计都好懂了。

锅炉：一辆车驮着的火电厂

蒸汽机车的锅炉是卧式火管锅炉，三大功能区一目了然：火箱在锅炉尾部，炉床上煤块燃烧，火箱四壁直接与水接触构成辐射受热面；烟管束占据锅炉中段，几十根甚至上百根细烟管穿过锅筒，高温烟气从管内流过，把热量传给管外的水，构成对流受热面；烟箱在锅炉前部，汇集乏汽与烟气，乏汽从排汽嘴高速喷出、在烟囱里形成引射气流，反过来抽吸火箱里的燃烧空气——这就是为什么蒸汽机车不上线就不点火：没有走行产生的抽吸力，燃烧根本组织不起来。

锅炉压力是核心参数。早期机车锅炉压力不到十几个大气压，到二十世纪中期主流干线机车已达 1.5-2.0 兆帕。压力越高蒸汽焓值越大、汽机效率越高，但锅板强度、铆接工艺、安全阀可靠性都必须跟上——蒸汽机车百年史，一大半是锅炉压力的爬坡史，也是锅炉爆炸事故的教训史。

过热装置是后期最重要的一次效率升级：饱和蒸汽从汽包引出后，先不进汽机，而是绕经火箱上方的过热管再加热一遍，温度从两百度上下提到三百五十至四百度。过热蒸汽进入汽缸后不再大量凝结成水，汽机热效率可提升三成以上。判断一台蒸汽机车新旧，看它有没有过热箱和过热管就够了大半。

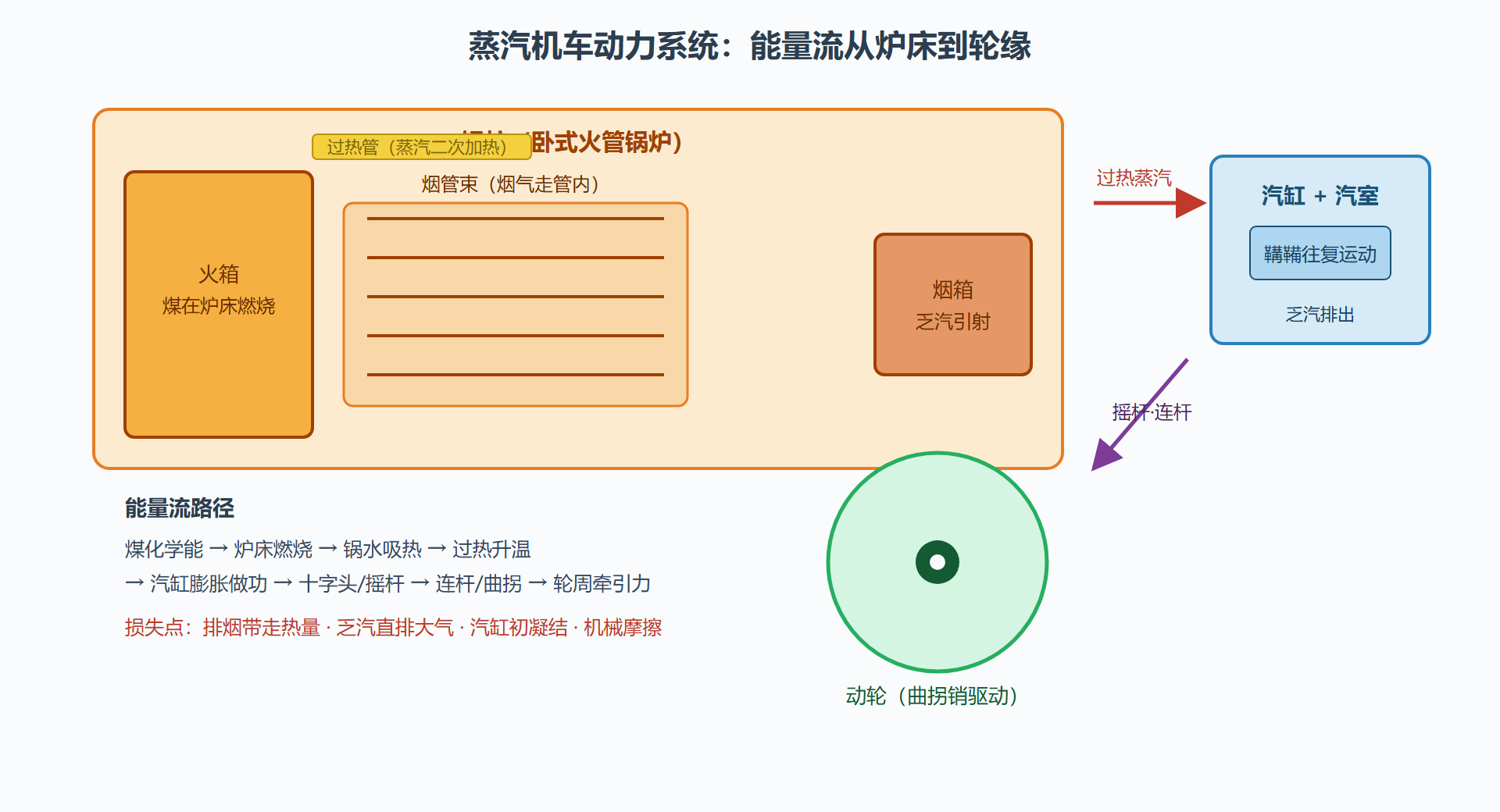

图：蒸汽机车动力系统剖面与能量流

汽机与传动机构：从直线到圆周

汽机的核心是汽缸和配汽机构。过热蒸汽经汽室按曲拐相位交替进入汽缸两端，推动鞲鞴往复运动；鞲鞴杆通过十字头把直线运动传出汽缸，再由摇杆接到主动轮的曲拐销上，把往复运动变成旋转运动。配汽由阀动机构（华氏阀动装置最常见）完成——它按曲拐转角精确控制汽阀开度，让进汽在行程前段做功、行程后段提前排汽（"提前断汽"），司机回手把就能改变断汽点，实现类似"换挡"的经济运行。

传动机构有几个值得注意的工程细节：左右两侧动轮的曲拐错开九十度，保证任何位置都有力矩输出、避免"死点"卡死；多根动轮之间用连杆并联，让全部动轴同步出力——蒸汽机车的"全部车轴都是动轴"就是靠连杆实现的，与内燃、电力机车把电机装进转向架的方式完全不同。

三流视角下的蒸汽机车

用第一章的三流框架回看这三大件：能量流完整而低效，两级热转换（化学能→蒸汽热能→机械能）都是大损失环节；信息流几乎空白——水位表、压力表是仅有的仪表，其余全凭司机经验；控制流高度依赖人力——司炉按蒸汽压力投煤，司机按线路坡度和断汽点手调汽门，一台干线蒸汽机车一个乘务组三四个人，一趟下来浑身煤灰。这套人机耦合模式决定了蒸汽机车性能的上限不在机器，而在人。

煤与水的物流：动力系统的另一半

蒸汽机车的动力系统不止是机车本身，还包括一套庞大的地面补给物流——理解了它，才算理解蒸汽动力为何沉重。给水是最大宗的需求：一台干线机车每小时蒸发水数吨，跑一个交路要吃掉二三十吨水，沿线每隔几十公里就要设水塔、水鹤；水质还必须处理，硬水在锅炉里结垢会烧坏锅板，蒸汽时代的给水站常配软水设备，北方缺水线路甚至专门铺设水管引水。上煤是第二大项：煤场、煤台或机械化给煤塔沿站分布，机车煤水车容量决定了加煤间隔。这套物流网的建设与维护成本，最终都摊进蒸汽牵引的运营账单——对比内燃机车一个油枪就能补给，差异一目了然。

按用途分型：蒸汽机车家族的三大支

蒸汽机车与后代机车一样按用途分型，家族谱系能直观反映牵引需求：

分型逻辑与后代完全同构：客运要速度，货运要黏着，调车要灵活。也就是说，第一章 1.3 节那套"轴式选择逻辑"，在蒸汽时代已经以动轮直径与动轴数的形式完整运行——动力换了三代，需求分类一套没换。

驾驶一瞥：一个乘务组的一天

把三大件串进真实操作里，蒸汽机车的全貌就活了。出库前，副司机与司炉检查水位、汽压、撒砂通路；发车前，司机按车列重量与坡度确定断汽点与撒砂时机；起动手柄缓缓开启调整阀，蒸汽进缸、车列缓冲器逐节压缩后再逐节拉伸——满载货车起动是技术活，拉猛了车钩断、拉慢了车列拉不动；途中，司炉按汽压表节奏投煤，每分钟数锹，上下坡换手把位；进站停车靠手制动机与汽缸制动配合；收车入库还要清灰、放水、给油。整套流程里没有一块屏幕，仪表只有水位表、双针压力表和速度表——三流框架里的"信息流"，蒸汽时代就浓缩在这三块铜框仪表里。

本节要点

• 蒸汽机车动力链五级转换：炉床燃烧、锅水吸热、过热升温、汽缸做功、摇连杆传动，最后落到轮周。
• 锅炉是卧式火管锅炉，火箱、烟管束、烟箱三段分工；乏汽引射通风是"不上线不点火"的原因。
• 过热装置把蒸汽温度推到三百五十度以上，汽机效率提升三成以上，是蒸汽时代最关键的效率改造。
• 左右曲拐错位九十度、动轮间连杆并联，是蒸汽传动机构的两个标志性设计。
• 三流视角下，蒸汽机车的信息流近乎空白、控制流全靠人力，这是它性能上限的真实来源。

下一节我们算一笔完整的能量账，看 90% 以上的燃料能量具体丢在了哪些环节，以及为什么这些损失补不回来。
