5.2 CRH380：近 10 兆瓦牵引总功率的验算
5.2 CRH380：近 10 兆瓦牵引总功率的验算
本节摘要：CRH380A 八辆编组、六动二拖、牵引总功率近 10000 千瓦，最高运营时速 380 公里级。本节把它当成 5.1 节那道除法题的标准答案来验算：功率怎么分布、再生制动收回多少电、与韶山8 的单机数据差在哪个维度。
上一节讲了两种布局的原理对比，本节上真机。CRH380A 是中国高速动车组技术谱系里参数具有代表性的一型——它是电力牵引全部技术的集大成者：受电弓、主变压器、四象限整流、逆变器、异步牵引电机，第四章的每一环都能在它身上找到，只是数量翻了数倍。
编组与动力配置
CRH380A 采用八辆编组，其中六辆动车、两辆拖车（六动二拖）。牵引变流器与电机按动力单元配置：整列分成两组牵引系统，每组覆盖三节动车，每组由受电弓取电、主变压器降压、变流器分配到各轴电机。全列牵引总功率近 10000 千瓦，摊到 24 根动轴上，每根动轴约四百千瓦出头——对照第四章：韶山8 的 3600 千瓦压在 4 根轴上、每轴 900 千瓦。动车组的单轴负担不到机车的一半，这就是 5.1 节"分母"理论的实数。

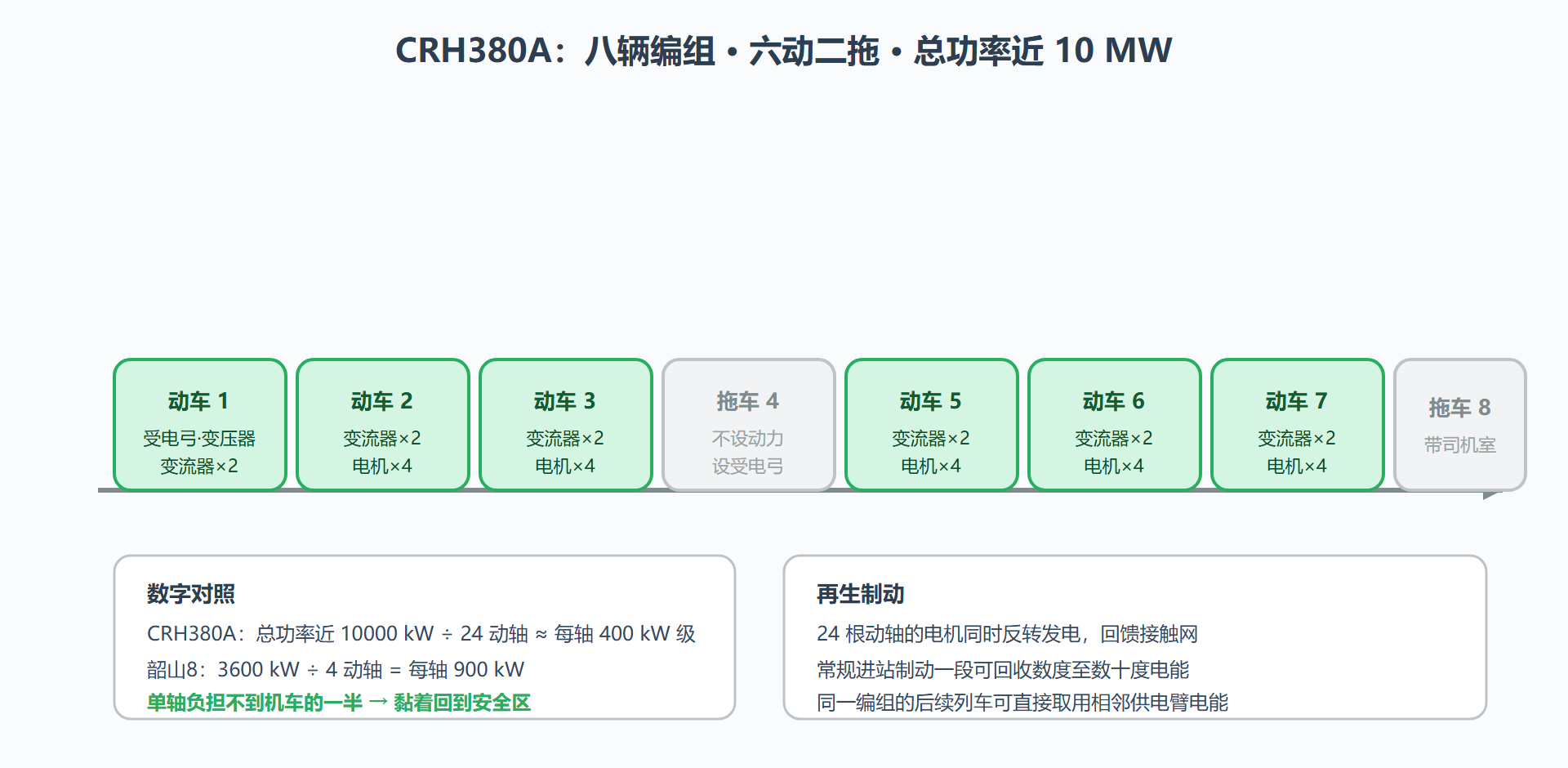

图：CRH380A 动力配置与功率分布
功率账：三百八十公里时速需要多少兆瓦
用第四章的阻力公式对 CRH380A 做一次验算。八辆编组总重约 420 吨，运行阻力以空气阻力为主：
高速单位阻力（动车组经验式，示意）： w ≈ 1.65 + 0.24 × v/100 + 0.0075 × (v/100)^2 （N/kN 量级） v = 350 km/h 时： w ≈ 1.65 + 0.84 + 0.92 ≈ 3.4 N/kN 总阻力 F ≈ 3.4 × 420000 kgf 换算 ≈ 14 kN 量级 所需轮周功率 P = F × v ≈ 14000 N × 97.2 m/s ≈ 1.36 MW 看似 1.4 MW 就够？别忘了三条加项： · 按图运行要求在区间内完成加速（剩余牵引力要养加速度） · 再生制动配合下，功率峰值出现在加速段而非巡航段 · 轮轨黏着与电机温升留安全余量 工程取值：牵引总功率近 10 MW， 其中巡航消耗约 2-3 MW，其余是加速能力储备
这道验算揭示了高速牵引设计的一个重要认知：动车组的大功率主要不是用来"维持高速"，而是用来"达到高速"。巡航功率由气动阻力决定，加速功率由运营节奏决定——越行区间短、发车密度高的线路，需要更陡的加速曲线，也就需要更大的总功率。总功率近十兆瓦的真正买家，是时刻表而不是空气动力学。
再生制动：能量账怎么记
第四章说过四象限整流器让再生制动成为常态，动车组把这件事的规模放大了二十四倍：每次进站减速，全列动轴的电机转入发电状态，动能经变流器回馈接触网。单次制动回收的电能从几度到几十度，取决于速度区间与载重。回收的电能不会消失在电网里——同一供电臂上正在加速的相邻列车会直接吸收它，这是高密度运行线路的隐形红利：制动与加速在时间表上相互错开，能量在接触网内完成一次"接力"。铁路运营方通常按吨公里能耗考核动车组，再生率能达到两成上下的线路，等于把空气阻力账单打了一个不小的折扣。
从韶山8 到 CRH380：同一技术，两种分布
把本章与第四章的样本并排放：韶山8 与 CRH380A 的牵引变流、电机、受电技术同源，差异只在分布——4 根动轴对 24 根动轴、900 千瓦对 400 千瓦每轴。这正是第六章四代对照要引出的结论预演：动力分散革命没有发明新原理，它只是把第四章的成熟技术复制了六份。技术史上的"巨变"常常如此：原理不动，拓扑重排。
单节解剖：一节动车里塞了什么
把镜头再拉近一层，看一节动车车厢的设备布局，近十兆瓦是如何被装进列车断面的。车顶：受电弓与主断路器（部分编组隔节设弓以轮换受流、均衡磨耗）；车底设备舱：牵引变压器或牵引变流器吊挂于底架，为压低重心多采用卧式油冷设计；转向架：每台转向架两台牵引电机架悬，通过齿轮副驱动轴端；车顶与车底电缆层：高压母线从受电弓经主断路器下探到变压器，再由变流器分送到四台电机。全链路被折叠进高度不足五米的断面里，紧凑化的功臣是 IGBT 变流器的水冷化与集成化——第四章说的"设备小型化是分散化的前提"，在这一节的车厢断面上兑现为具体的安装图。
一节动车的牵引设备清单（示意）： 车顶：受电弓×1（隔节配置）· 高压母线 车底：主变压器×1 或 牵引变流器×2 转向架：牵引电机×4 · 齿轮副×4 · 制动盘×4 组 辅助：辅助变流器（供空调、空压机、冷却风机）
注意清单里那台"辅助变流器"——空调、空压机、冷却风机全靠它供电，它直接取自主变压器绕组。也就是说一节动车同时经营着两套电力系统：牵引的大电流系统与载客的辅助小电流系统，两者共用同一个电网入口。这是动车组区别于机车的又一个系统特征：每一节既是动力单元，也是完整的旅客服务单元。
检修视角：近十兆瓦怎么养
功率铺满整列的另一面是维护点位铺满整列。传统机车模式里，牵引系统检修集中在机务段的几台机车上；动车组模式里，二十四个牵引电机、十几台变流器分布在每节车厢车底，检修依赖五级修程体系——从双日检查、一级修到五级修（数百万公里级、接近厂修深度），检修里程间隔逐级放大。日常检修以"整列入库、按列作业"为单元，转向架与变流器采用模块化互换：状态不好的整件换下送修，列车不等件。这套体系与机车模式的根本差异是资产观不同：机车模式把动力当独立资产运营，动车组把动力当列车的一部分运营——检修组织必须跟着资产观走，第五章开头的经济维度在这里落地成具体的工单流程。
四百公里时代：功率还要涨吗
CRH380 之后，下一代动车组（运营时速四百公里级）的功率需求走向值得推演。空气阻力按平方涨、功率按立方涨，速度从三百五提到四百，气动阻力增三成、巡航功率增五成——按老账，总功率得奔着十五兆瓦去。但两条新变量改写了账本：头型与气密技术的减阻成果把阻力系数又压下一截，永磁牵引电机把电机效率再抬两三个百分点、自重还降。功率需求与供给两头对冲，新一代动车组的总功率未必大幅上涨，真正的瓶颈转移到了气动噪声——速度越高，气动噪声按五到六次方增长，它先于功率成为速度的执法者。高速化的下一道题，不再是"功率够不够"，而是"声音与能耗挡不挡得住"。
本节要点
- CRH380A 八辆编组六动二拖，牵引总功率近 10000 千瓦，24 根动轴每轴约 400 千瓦级。
- 与韶山8 的每轴 900 千瓦对比，单轴负担减半，黏着回到安全区间——除法题的实数解。
- 近十兆瓦总功率的主要买家是时刻表：巡航只需两三兆瓦，其余是高密度运行的加速能力。
- 再生制动规模化后，能量在同一供电臂的列车间"接力"，再生率可达两成上下。
- 动力分散没有新原理，是成熟电力牵引技术的拓扑重排——巨变的本质常常是重排。
动力与制动都验算完了，下一节看三百公里时速带来的三件新差事：气动、轻量化与制动协同。
