6.1 四代动力架构对照：一张总图收束全册

6.1 四代动力架构对照：一张总图收束全册

本节摘要：把蒸汽、内燃、电力、动车组四代的能量路径并排画进一张总图，逐列对比能量来源、核心部件、传动方式与制约因素。这张图是全册的总复习卷：每一列都是前面某一章的浓缩，每一行的跨代差异都是一条演化规律。

全册走完四站，本节把四代机车请上同一张解剖台。对照的目的不是打分排名，而是让演化规律从并排的结构差异里自己长出来——文字讲了两百年的历史，一张图把它收成俯瞰。

四列并排：能量路径的四种形态

蒸汽列：能量自持于车上。煤与水随车携带，锅炉即时生产蒸汽，汽机即时做功。能量路径最短（两级转换），但路径上每一环都重：锅炉十几吨、水数十吨、煤数吨——"工厂随车"的重量直接吃掉了有效载荷。

内燃列：能量自持，但工厂瘦身。柴油能量密度约每升三十五兆焦级，是煤的数倍，让"随车工厂"得以小型化；柴油机加发电机加电机的两级半转换路径，效率却是蒸汽的五六倍。它的致命短板不在效率，而在功率天花板：柴油机自重随功率增长，功率翻倍则动力室翻倍，机车总重逼近线路轴重红线。

电力列：能量外移，车上只剩变换。接触网把发电厂的能力源源送来，机车上只有变压器、变流器、电机——全是"转换件"，没有"生产件"。功率不再受车载自重制约，单机三四千千瓦只是起点，重载货运机车已做到近万千瓦。代价是供电网络投资与线路依赖。

动车组列：能量外移加功率细分。架构与电力机车同源，区别只在拓扑——变换件与执行件被复制到多节车厢，功率与黏着同步铺开。它是电力路线在高速场景下的"分布式重构"，没有引入新的能量原理。

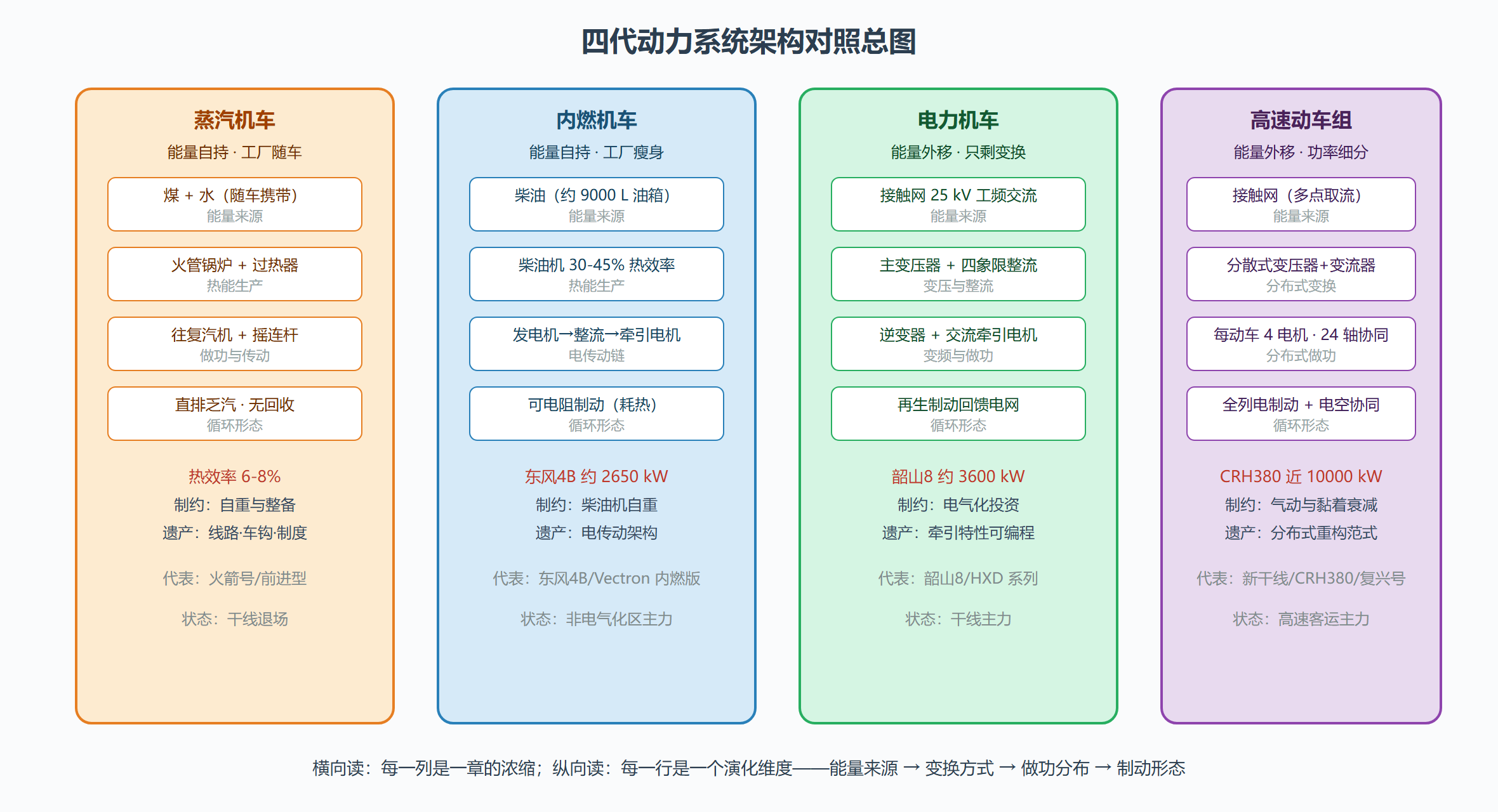

图：四代动力系统架构对照总图

纵向读图：四条演化规律

对照图按行读下去，每行提炼出一条规律：

能量来源行：从"随车"到"外移"，能量工厂的地理迁徙是第一驱动力。煤、柴油、电网三种能量载体的体积能量密度（煤约每千克三十兆焦级、柴油约四十三、电 Unlimited）逐级跃升——严格说电能没有车载密度概念，这正是它"无限"的原因。

变换方式行：从机械直传到电传动，"变换"越来越抽象也越来越可控。蒸汽的摇连杆、内燃的整流柜、电力的变流器，功能同为"匹配热机/电源与轮对"，可控带宽却差出几个数量级——变换方式越电气化，牵引特性的可编程性越强。

做功分布行：从集中到分布。蒸汽与内燃的做功件集中在机头，电力开始有架控/轴控之分，动车组彻底分布化。分布化的红利在高速黏着已详述，此处补一条冗余视角：做功件越分散，单点故障的损失越小——动车组一节动车故障全列限速回段，机车故障则整列车停摆等待救援。

控制维度（图上未单列、但值得口头补齐）：从人力手柄到电子控制再到网络闭环。蒸汽的"控制"是司机的手与耳，内燃加了调速器与防空转，电力做了电压电流毫秒级调节，动车组把整列几十台电机的协同交给列车网络。控制带宽的扩张轨迹，就是三流框架里"控制流"逐代闭合的过程——它没画进总图格子的原因是：控制不是独立的部件，而是每一格里部件共用的"神经系统"。

制动形态行：从直排蒸汽（蒸汽机车确实用乏汽辅助制动）、闸瓦摩擦，到电阻制动，再到再生回馈。制动系统从"纯耗散"进化为"能量回收装置"，是四列对照中最容易被忽视、却最能体现系统思维的行。

第五格预演：对照图的画法续写

对照总图是个活框架——把假想的"电池动车组"或"氢燃料列车"填进去，工具立即变成推演器。电池版的填法：能量来源格从"接触网"换成"车载电池组"，变换方式格换成"电池直供 + 逆变器"，做功分布行沿用动车组的分布式电机，制动形态行几乎不变。氢版只动前两格：能量来源"高压储氢 + 燃料电池"，变换方式"燃料电池直流 + 逆变器"。两张填好的预演图揭示同一件事：第五代的"新"只发生在前两格，后两格大概率沿用现有技术——这正符合"逐项还债"节律，也与内燃→电力换代时"只换整流段"的历史先例呼应。读者不妨自己再填一格：假设的超导电机、无线供电列车，会改变哪几格？画完就知道它们离工程现实有多远。

四代的"最疼指标"对照

这张"病历表"是总图的叙事版：演化史读成病历，每一代的诊断与处方一目了然。判断新技术的谱系归属，先给它挂号——问它治的是哪一栏的疼。

这张图怎么用

给读者一个使用建议：把这张总图当记忆索引用。回忆不起来内燃机车为什么装传动装置，看"内燃列"第三格；分不清动车组与电力机车的区别，对比"电力列"与"动车组列"的做功分布行。第六章后面两节是对这张图的定量展开（6.2）与时间延伸（6.3），总图本身，就是全册的目录页。再补一个自测方法：盖住总图，试着在白纸上默画四列两行——能量来源行与做功分布行。能默画出来，说明四代机车的骨架已经装进了脑子；画不出来的格子，就回到对应章重读那三段。全册六章的信息量最终压缩进这张图，而检验压缩是否成功的方式，恰恰是能否把它再展开回去。

本节要点

• 四代能量路径呈现"随车—瘦身—外移—细分"四形态，能量工厂的地理迁徙是第一演化驱动力。
• 内燃的短板是功率天花板（自重随功率增长），电力的短板是线路依赖，两者因此长期共存互补。
• 变换方式越电气化，牵引特性越可编程；做功件越分散，单点故障损失越小。
• 制动形态从纯耗散进化为能量回收，是四代对照中最隐蔽的一条演化线。
• 总图按列读是各章浓缩，按行读是四条演化规律——用它当全册记忆索引。
• 默画自测：盖图重画"能量来源行 + 做功分布行"，画不出的格子回到对应章重读。
• 第五代候选只动总图前两格，后两格沿用现有技术——可据此快速评估新技术成熟度。

下一节给这张图配上数字：效率、功率、每轴负荷按世代排开，量化两百年的每一步。
