6.2 运行图编制方法

6.2 运行图编制方法

6.1 节学会了读，本节学写。编制一张运行图，是把车站能力、区间能力、机车周转、乘务时限、天窗制度与运输需求同时放进一个坐标系里求解。本节按四个步骤走完整流程，并交代客货协调、分号图等实操手法。

本节摘要：编制流程为四步：资料准备（收集时分标准与能力账）、铺画方案（先客车后货车、先瓶颈后一般）、检查平衡（间隔、能力、机车、乘务四项校核）、报批实行（形成基本图并派生分号图）。编制的核心纪律是"约束优先、需求其次、美学最后"。

资料准备：编制的一半工作量在动笔之前

铺线之前先把"时分标准"备齐，这是编制的原料清单：各区间各车型的区间运转时分（牵引计算给出）、起停附加时分、车站的会车间隔与不同时到达间隔（车站联锁条件决定）、追踪间隔（闭塞制式决定）、到发线最小停留与技检时分、机车在本段与外段的最短整备时间、乘务员连续作业时限、天窗的时段与长度。这份清单越长越实，后面返工越少——编制实践中，时分标准与现场实况的偏差是运行图兑现率低的第一根源，所以大编制周期前会组织专项查定（现场实测各时分的真实值）。

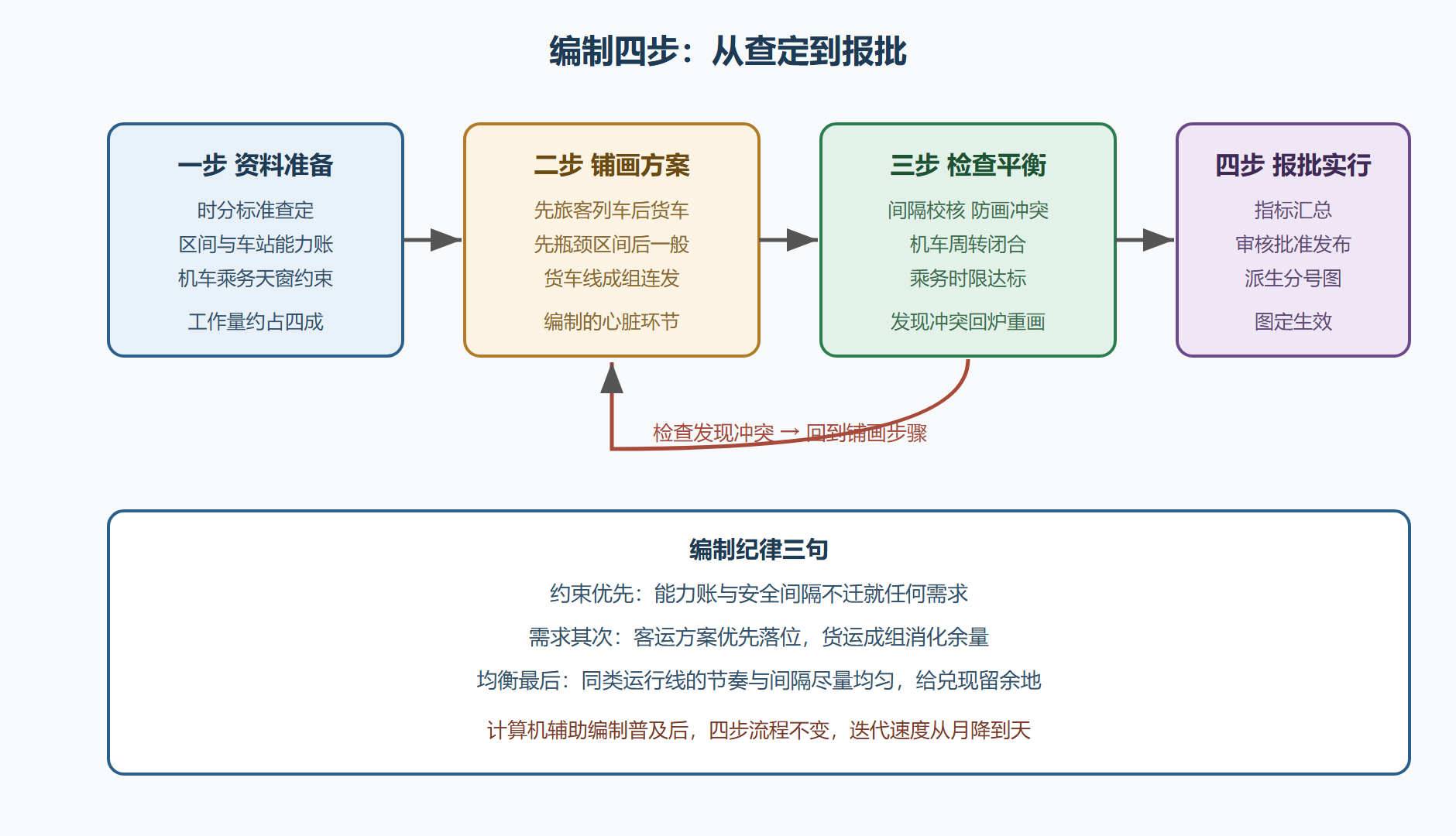

图6-2 运行图编制四步流程

铺画方案：先客车后货车，先瓶颈后一般

铺画的次序本身就是方法论。先客车：旅客列车服务刚性需求、晚点社会代价大，运行线优先落位，并保持基本均匀的时空间隔——这不仅关乎服务，也为后续货车铺画提供稳定的"骨架格"。先瓶颈：能力最紧张的区间先铺满可用组合，一般区间迁就瓶颈区间，而不是相反。货车成组：货运运行线尽量成组连发（比如按两三小时一组），组内按追踪间隔排列，组间留出客车可插入的大空档——这样客车晚点可以吃掉空档而不冲击货车组，货车晚点也不阻塞客车波。

客货协调最常见的三招是：移（把某条货车线平移几十分钟避开客车波）、并（相邻两列货车合并成超重列车一次开走，省出一条线的空间）、拆（一列分成两列短编，分别插入两个小空档）。三招的取舍与 5.2 节编组计划直接联动：并车要同步修订编组计划，拆车要增加机车占用——运行图从来不是孤立的图纸，它是车流组织在时间轴上的投影。

检查与报批：把冲突消灭在发布之前

铺完的图要过四道校核。间隔校核：逐区间逐站核对运行线间的会车间隔、不同时到达间隔与追踪间隔是否满足查定标准——人眼画图时代这是全图最耗时的工序，机辅编制下由程序自动完成。能力校核：各区间的实际铺线数与 4.3 节的能力账对表，不得透支。机车周转校核：每台机车从出库到再次出库的轨迹要在图上闭合，且整备时间达标；机车周转图与运行图一体编制、互为表里。乘务校核：每一乘务交路的连续作业时间不得超限。四道校核通过后汇总指标（6.3 节）、报批、发布，基本图自此生效；节假日与施工期的分号图按需派生。

一个案例：夜行列车与天窗的谈判

背景。某干线开行一对夕发朝至的直达客车，全程夜间运行；而线路维修采用垂直天窗（上下行同时停电检修），凌晨时段全线封闭两小时。夜车与天窗迎头相撞。

操作。编制方案有三个选项。其一，给客车在图上"挖"一个两小时的水平停站段，让它停靠中途大站等天窗——旅客在车内过夜等待，服务差但简单。其二，改天窗设置，在该客车通过区段采用 V 形天窗（上下行错开各一小时），客车在正线以低速通过邻线作业区——提速与安全都要让步。其三，调整客车时刻，压缩始发前的等待，让它在天窗前通过全部作业区段——需要全程提速或改变始发时刻，牵动机底与客运方案。

结果。多数线路的实际选择是选项一的改良版：把等待站安排在具备候车服务条件的大站，停站时段与旅客自然休息重叠，并图定允许旅客下车到站台休息的过渡办法。

解读。这个案例是编制工作的缩影：每一分钟都已被占用，新需求挤进来的方式是重新谈判——与天窗谈、与机车周转谈、与旅客体验谈。编制者的技术含量不在画线的手速，而在对约束网络的完整掌握与谈判中的取舍直觉。

变式。货运方向同题：夜间货车密集连发与天窗冲突时，常见解法是"天窗前集中放行、天窗后成组接续"，把天窗当作图上的天然分节符，货车组在分节符两侧各自成组——这也是 8.1 节高铁夜间行车的反面教材（高铁干脆夜间不开客、专留大天窗）。

常见误区

误区一：把编制当成画图技术问题。 编制的质量上限在资料阶段就锁定了：时分标准不准、能力账不实，画图的手艺再好也是在错的底稿上浪费功夫。查定工作的重要性永远高于铺画技巧。

误区二：追求指标极致而牺牲兑现率。 图上算出来的旅适数字再漂亮，现场兑现不了就是负资产。老编制员的口头禅是"图是拿来跑的，不是拿来算的"——留余量不是保守，是把现实波动写进设计。

误区三：分号图只是基本图的删减版。 分号图有自己的组织逻辑：节假日图要重构客车骨架、施工图要重排货车批次，删减之外更有重构。把分号图当减法做，执行时会在接缝处崩开。

延伸问答：机辅编制改变了什么

问题：计算机辅助编制普及后，编制员还剩什么活？

决策与谈判。算法接管的是间隔校核、冲突检测、方案枚举这些枚举型劳动，但目标函数的设定（保客运还是保货运、冗余给多少）、约束的取舍（哪条货车线可以牺牲）、与邻局的接续谈判，依然是人的领域。工具把编制员从画图员升级为方案仲裁者。

问题：算法铺出来的图，为什么有时反而不如老师傅的手稿？

因为老师的经验里藏着没有写进模型的软约束：某站某时段的作业习惯、某区间恶劣天气的规律性影响、某交路乘务交接的现实摩擦。数据驱动优化（9.2 节）的价值之一，正是把这些散落的经验慢慢变成可计算的约束——这个过程完成之前，人机结合优于任何单边。

本节要点回顾

• 四步流程：资料准备、铺画方案、检查平衡、报批实行；资料的真实性决定图的兑现率。
• 铺画次序：先客车后货车、先瓶颈后一般、货车成组连发，次序即方法论。
• 客货协调三招：移、并、拆，取舍联动编组计划与机车运用。
• 四道校核：间隔、能力、机车周转、乘务时限，全部通过才有资格报批。
• 基本图、分号图、调整图三态并用，图是活的契约而非一次性的图纸。
