3.2 电力牵引传动链：从接触网到轮缘

3.2 电力牵引传动链：从接触网到轮缘

「四象限」，牵引工程师嘴里最省事的行话——全称"四象限变流器"，意思是这台设备既能从电网取电，也能把电还回去，四个功率象限来去自由。听懂这个词，等于握住了整条电力牵引传动链的钥匙：本节的任务，就是把从接触网到轮缘的每一次能量转换拆开看清楚。它承接上一节的动力配置，心脏定好了位置，现在看血液怎么泵、神经怎么指挥。

传动链全景：四级变换一条链

电能从接触网到轮缘，要过四级变换。第一级受流：干线铁路的接触网是两万五千伏单相工频交流，城市轨交的接触网或第三轨是七百五十伏或一千五百伏直流——受电弓或集电靴把电"接"上车。第二级降压：交流制式下主变压器把两万五千伏降到千伏级；直流制式网压即用，这一级省掉。第三级变流：把"电压频率都定死"的电变成"电压频率随便调"的电，这是传动链的心脏。第四级机电转换：牵引电机把电能变成转矩，齿轮箱把转矩按固定传动比送到轮对，轮轨黏着把转矩变成牵引力。

每一级都有自己的损耗与约束：受流环节怕离线打火，降压环节怕温升，变流环节怕开关损耗，电机环节怕转子发热。整链效率的账要按乘法算，各级效率相乘，任何一级掉链子都直接写进能耗报表。

受流：一只手按在百米秒速的导线上

受电弓的工作比看上去凶险：时速三百五时，弓头与接触线的接触点每秒钟滑过近百米，接触力还要稳在几十牛的窗口里——压太紧磨耗剧增，压太松离线拉弧，电弧能烧蚀接触线也能击穿车载设备。弓网是一对耦合的振动系统：接触线的波动、弓框的弹性、气动升力，共同决定接触质量。高速列车用主动控制受电弓实时调节抬升力，把离线率压到千分位量级。地铁车辆多数用集电靴从第三轨取电，没有高速气动问题，但要对付隧道里的粉尘、凝露与冰雪，滑靴材料与防护等级是设计重点。

变流：从硅机组到碳化硅的器件编年史

交流供电的干线列车走交直交路线：四象限变流器先把单相交流整流成稳定的中间直流，再把直流逆变成频率电压可调的三相交流。叫"四象限"，是因为它牵引时整流、制动时逆变，有功无功都能调，顺手还把电网侧的功率因数修得漂漂亮亮。直流供电的城轨列车走直交路线，省掉整流级，结构更紧凑，但网压波动会直接传给逆变级，再生制动时还得解决"电送给谁"的问题——邻车吸收、储能装置或回馈装置，都是配套答案。

器件的进化史就是变流器的进化史。早期晶闸管相控调压，谐波大、功率因数低；门极可关断晶闸管开关频率只有几百赫兹，滤波器块头大；绝缘栅双极型晶体管把开关频率抬到千赫级，输出波形接近正弦，变压器与电抗器瘦身一圈，这是当下绝对主力；碳化硅器件耐高压耐高温、开关损耗低，让变流器再减重三成、效率再抬一到两个百分点，高端车型已在批量装车。器件每换代一次，同样的功率就装进更小的舱、跑出更省的电。

电机与控制：转矩怎么听话

牵引电机两代主角。三相异步电机统治了三十年：转子是铸铝鼠笼，没有电刷没有绕组引出，振动潮湿高寒都不娇气，配合矢量控制能实现宽范围调速，成本与可靠性至今难有对手。永磁同步电机是挑战者：转子用钕铁硼永磁体建磁场，省掉励磁损耗，效率能过九成七，功率密度更高，同功率体积更小——时速三百五的运营能耗里省出的每一度电，对运营方都是真金白银。永磁的软肋是怕高温退磁、故障时难以主动灭磁，以及稀土供应链的价格波动，所以两者目前是并存竞争的格局。

让电机听话靠控制策略。转速由供电频率决定，转矩由磁链与转矩电流决定，矢量控制把三相量解耦成励磁与转矩两个通道，各管各的；直接转矩控制更直接，拿磁链与转矩的误差去选电压矢量，响应更快。工程上的转速转矩特性分两段：基速以下恒磁链运行，输出恒转矩，负责起步与爬坡；基速以上进弱磁区，电压顶格后靠削弱磁场换转速，输出恒功率，负责高速巡航。理解了这两段，牵引曲线为什么长成"先陡后缓"的形状就一目了然。

演练：供电频率怎么变成轮子转速

变频调速的账可以用最基础的同步转速公式算清，下面这段会话把基速切换与弱磁的逻辑也一并演示。

# 变频调速推演：从供电频率到轮缘线速度
p_poles = 4           # 电机极数
f1 = 80.0             # 基速对应供电频率（赫兹）
n_sync1 = 120 * f1 / p_poles          # 同步转速（转每分）
gear = 2.5            # 齿轮传动比 电机转2.5圈轮对转1圈
D_wheel = 0.86        # 车轮直径（米）

rpm2wheel = lambda rpm: rpm / gear * D_wheel * math.pi / 60 * 3.6  # 转速变时速

import math
print(f"基速时电机转速 {n_sync1:.0f} rpm，对应车速约 {rpm2wheel(n_sync1):.0f} km/h")

f2 = 160.0
n_sync2 = 120 * f2 / p_poles
print(f"弱磁区供电频率翻倍到 {f2:.0f} Hz，转速 {n_sync2:.0f} rpm，车速约 {rpm2wheel(n_sync2):.0f} km/h")
print("基速以下恒转矩：起步爬坡拼扭矩")
print("基速以上恒功率：电压顶格，弱磁换转速，扭矩按比例下降")
# 地铁车辆供电频率随ATO目标速度连续调节，进站前降频即是电制动减速的开始。
​

输出要点：转速与频率严格成正比，基速是恒转矩与恒功率的分界线；地铁的平滑进站，本质上就是控制器把供电频率一路往下旋。

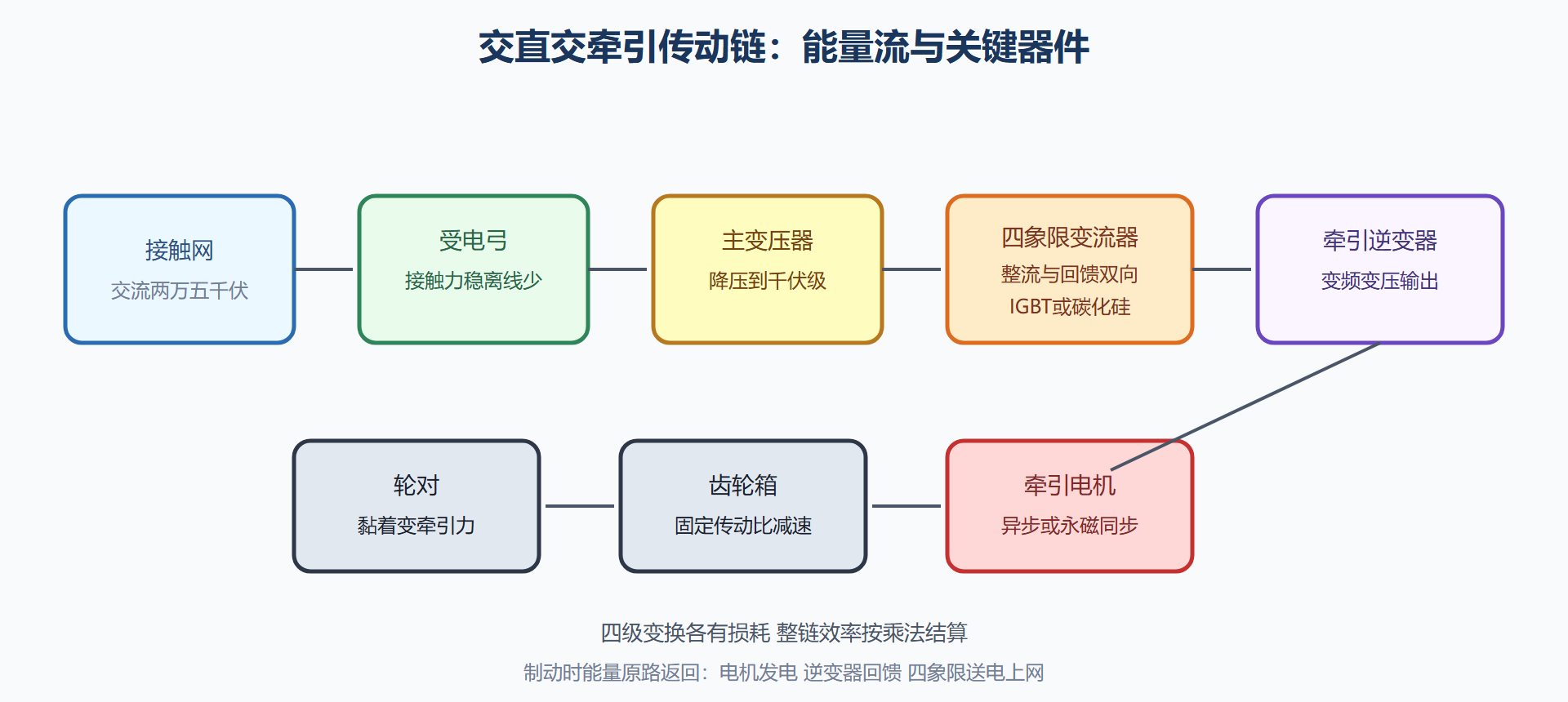

传动链结构速查

一张滑板病历与受流质量指标

受流系统的日常管理围绕两个量化指标：离线率与燃弧率。离线指导电接触脱离的瞬间，燃弧是离线后电流以电弧形式维持的放电现象，两者都由受电弓与接触网的耦合状态决定，试验规程对燃弧率有明确上限。

病历来自某高铁车队：夜检发现部分车组滑板磨耗速率异常，外观上滑板条边缘出现放射状烧蚀纹。调阅弓网检测数据，燃弧率在同区间显著偏高，且集中在锚段关节与线岔区——这些区段接触线高度与拉出值变化剧烈，对弓头的跟随性要求最高。处置组合是：更换磨损超限的滑板条，调整该批受电弓的静态抬升力至规定窗口，并把锚段关节区的检测频次加密。后续数据显示磨耗速率回落至正常带。这份病历的启示是：滑板磨耗是果，弓网耦合是因，只换滑板不查燃弧等于只治标。

滑板本身也有管理讲究：浸金属碳滑板兼顾导电与自润滑，磨耗到限或出现缺角崩边即更换；两条滑板条更换周期应错开管理，避免同弓同时到限造成检测盲区。冬季还要提防覆冰——结冰的接触线让弓头反复弹跳，燃弧率飙升，作业办法是提前安排除冰列车或降低通过速度，让冰层在机械冲击下碎落。

易错点与追问

常见误读一："受电弓压力越大接触越好"——压力窗口是几十牛，超压磨耗与弓网事故风险同步上升。误读二："永磁电机全面取代异步"——退磁、灭磁与稀土依赖三个包袱没卸完之前，两者长期并存。误读三：把弱磁区理解成"电压升高"——恰恰相反，是电压到顶后靠削弱磁场继续升速，转矩让路。追问：为什么再生制动有时自动变成电阻制动？接触网电压升到上限说明没人要电，继续回馈会顶爆网压，控制系统就把电流切进制动电阻变成热能——地铁高架段清晨时段最常见，彼时线路上还没有邻居用电。

本节要点回顾

• 传动链四级变换：受流、降压、交直交变流、电机转矩，整链效率按乘法结算。
• 四象限变流器牵引整流、制动回馈，是交直交体系的中枢器件；器件代际从晶闸管、GTO、IGBT 走到碳化硅。
• 异步电机皮实，永磁电机高效，控制策略分恒转矩与恒功率两段，牵引曲线先陡后缓由此而来。
• 转速跟频率走、转矩跟磁链走，变频调速的账一套公式就能算清。
