4.3 安全边界与可靠性：极限工况下的体检

4.3 安全边界与可靠性：极限工况下的体检

不是把车造结实就等于安全——堆料的思路在轨道行业行不通：造得越重，轴重与轮轨力越大，桥梁与轨道跟着遭殃，能耗也一路上涨。真正的安全哲学是给每个风险量画出红线，再用可靠性工程保证红线三十年不被触碰。本节是体检报告的结论页：承接前两节的指标与机理，回答最后一个问题——极限工况下，什么数字越线就算不合格，以及凭什么相信一辆车能安全跑完三十年。

安全双闸门：脱轨系数与轮重减载率

脱轨风险评估有两道闸门，各管一类失效。第一道是脱轨系数：轮缘处的横向力除以垂向轮载。物理含义直观——横向力是"爬轨"的推力，垂向力是把车轮按在轨面上的重力；比值越大，车轮沿轨头侧面爬上去的可能越高。规范给这道闸门的限值常取零点八上下，试验与仿真里任何一个瞬间的越峰都要解释清楚。它的适用场景是强横向激励：小半径曲线、侧风、蛇行失稳，横向力主动作祟的场合。

第二道是轮重减载率：垂向轮载的波动幅度除以静态轮重。它的防守对象恰恰相反——横向力不大、垂向力却"卸载"的场合：车辆通过扭曲线路（两条钢轨一高一低的缓和段）、空车过岔、长蒙皮车体的柔性行为，都可能让某只车轮瞬间几乎"飘"起来，此时一点点横向扰动就能把浮起的车轮掀下钢轨。限值常取零点六五左右。两道闸门合起来覆盖了爬轨脱轨的两种成因，缺一不可——这也是为什么空载试验与重载试验都要做：不同载荷状态下，危险躲在不同闸门后面。

疲劳：慢性的结构病

急性失效有明确的过载瞬间，慢性失效没有——疲劳损伤在远低于强度极限的应力下，靠一次次载荷循环累积。转向架构架、车体焊缝、车轴，服役三十年承受的循环次数以百万计，焊缝的几何突变处是裂纹萌生的温床。工程对策是疲劳设计三部曲：载荷谱统计（这条线的实际受力历史长什么样）、细节应力评定（焊缝处的局部应力集中系数）、寿命评估（对应载荷谱下的安全寿命是否覆盖服役期）。车轴的压装部位、构架的电机吊座焊缝，历来是疲劳审查的重点部位，行业里多起恶性断轴事故的教训都写进了如今的细节设计规范。

浴盆曲线是可靠性章节绕不开的图：故障率在早期偏高（磨合与出厂缺陷暴露期）、中期低而平稳（偶然失效期）、晚期再次爬升（耗损期）。检修策略正是对着这条曲线设计的：出厂后的早期走合检查密度高，中期按计划预防修，晚期部件进入更换窗口——第六章的修程表就是浴盆曲线的时间化表达。

可靠性：从修坏到预防

安全回答"极端事件会不会发生"，可靠性回答"功能能不能持续在线"。现代可靠性工程的核心工具是故障模式与影响分析：把系统拆到部件级，穷举每种失效模式、原因与后果，按严重度与发生概率排优先级，高危险项再深入做故障树分析，找出最小割集——最容易被同时触发的失效组合。以制动系统为例：防滑阀卡滞是故障模式，后果是轮对擦伤，严重度中等；而制动控制单元双路失电是高严重度模式，故障树会逼出"关键负载必须有蓄电池底线"的结论，与第三章的辅助供电冗余遥相呼应。

可靠性的量化语言是平均无故障运行里程与可用度。高速动车组的转向架关键部件通常要求百万公里级的平均无故障里程；可用度则把故障停时摊进日历，运营方更关心它——车造得再好，三天两头进库也算不上可靠。设计端的对策除了冗余还有降级运行：系统应有"坏了一条腿也能挪到下一站"的能力，故障运行模式写进验收大纲，是高铁与地铁的标配要求。

演练：安全裕量的读法

安全边界不是单点数字，而是"限值与实测值之间的距离"。用一段演算体会裕量的含义。

# 安全裕量核算：脱轨系数与轮重减载率的余量
Q = 28.0     # 实测最大轮缘横向力（千牛）
P = 62.0     # 对应瞬间的垂向轮载（千牛）
P0 = 80.0    # 静态轮重（千牛）

limit_D = 0.8       # 脱轨系数限值
limit_r = 0.65      # 轮重减载率限值

D = Q / P
r = (P0 - P) / P0
print(f"脱轨系数 {D:.2f}，限值 {limit_D}，裕量 {(1 - D/limit_D)*100:.0f}%")
print(f"轮重减载率 {r:.2f}，限值 {limit_r}，裕量 {(1 - r/limit_r)*100:.0f}%")
# 解读：脱轨系数贴着限值飞，说明横向激励是当前工况的主要矛盾；
# 减载率余量足，说明垂向卸载不是问题。
# 两条结论指向同一个动作：优先治理曲线冲角与侧风问题，而不是加重车体。
​

裕量思维的要点：合格与不合格之间隔着管理空间，裕量小于两成的指标要列入重点监控；同时要看两个指标的"短板方向"，谁贴线治理谁。

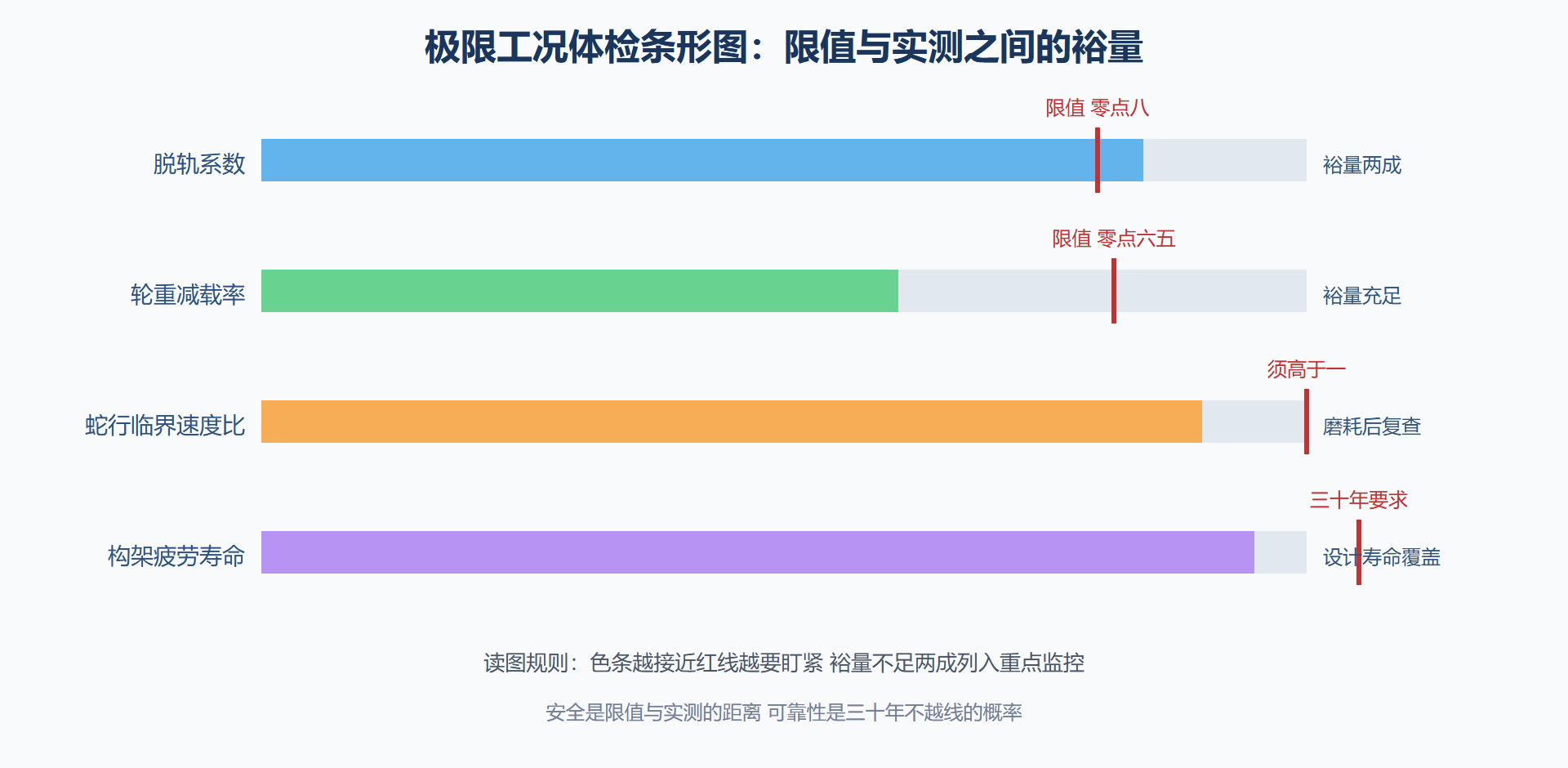

安全裕量速查

极限工况试验清单与一次侧风治理

安全边界不是算出来的自信，是试出来的证据。极限工况的试验项目攒一张清单：脱轨系数与轮重减载率的线路实测，测力轮对直接读取轮轨力；蛇行稳定性试验，逐级提速直到振动衰减特性满足判据；侧风稳定性试验，在风洞或自然大风区段验证横风下的运行界限；碰撞吸能验证，用计算与部件压溃试验复核端墙吸能区的设计变形模式；防火试验，按标准火源曲线验证关键结构的耐火时间。清单的共同点：每项都对应一个此前章节讲过的物理量，试验只是把纸面边界变成实测边界。

侧风治理有一份值得细读的工程档案。某大风区段运营初期频繁因横风超限停车，治理走的是组合路线：线上设挡风墙改变风场剖面，把轨面高度的风速压下来；车辆端优化侧墙裙板与受电弓导流罩，减小侧向气动力系数；运营端把风速监测与限速联动，超阈值自动降速或封锁区间。三层措施各司其职——工程措施削峰、车辆措施减敏、运营措施兜底，单靠任何一层都做不到全年少扰。这也是安全治理的一般范式：在源头、载体与规则三处同时设防。

最后补一段复盘方法论。事故分析行业里流传一条规律：一起重大事故背后通常站着若干起未遂事件与大量隐患征兆。安全管理的着力点因此要前置——未遂事件报告制度、隐患分级销号、安全数据的月度趋势分析，都是在重大事故发生前拆除引信。第四章讲的所有限值与裕量，落到管理上就是这套前置机制的数据接口。

碰撞安全的能量预算

被动安全值得单独展开一节预算表。列车碰撞的能量管理分四级预算：第一级在车钩，过载保护装置在大冲击下先断开或压缩，把碰撞从刚性连接降级为离散体；第二级在防爬器，齿形结构咬住对方车端防止爬叠，同时率先压溃吸能；第三级在端墙吸能区，梯度壁厚与预设折皱按顺序变形，消耗主要动能；第四级是客室结构区，按不变形设计，保住生存空间。四级预算的顺序不可颠倒——便宜的部件先牺牲，昂贵的生命空间最后动用。评审被动安全方案时，看的就是这份预算的执行顺序是否清晰、各级吸能容量加总是否覆盖设计撞击工况。

预算之外还有组织防线。运行端的超速防护与信号系统把碰撞概率往下压，碰撞安全把后果往上托，两者共同构成完整的安全逻辑：概率与后果两头都管，才是安全工程的全貌。读者读到这里应当能把第四章的安全观串成一句话——限值防失效，冗余防单点，被动防后果，管理防侥幸。

易错点与追问

常见误读一："安全性和可靠性是一回事"——安全防的是灾难性后果，可靠性防的是功能中断；一列频繁晚点但从不出事的动车组可靠而不影响安全，一列准点但脱轨系数贴线的车危险而不一定不可靠。误读二："疲劳寿命到了限值就是马上断"——安全寿命的含义是包含分散度的概率保证，到寿更换是纪律而非物理临界。误读三："冗余越多越安全"——每层冗余都是新的故障点与维护对象，故障树分析的价值就在于把冗余花在真正的单点上。追问：为什么新线路开通前要空车跑几个月？一方面让轨道与接触网完成磨合，另一方面就是给车辆做长时间的极限工况体检，把仿真里没覆盖到的组合工况暴露出来。

本节要点回顾

• 脱轨系数管爬轨，轮重减载率管卸载，两道闸门合起来覆盖脱轨的两种成因。
• 疲劳损伤按循环次数累积，焊缝细节与压装部位是重点审查对象，浴盆曲线是修程的物理依据。
• 可靠性工程三件套：故障模式与影响分析、故障树、平均无故障里程与可用度。
• 降级运行能力与底线电源一样，是"坏着也能安全停"的最后保障。
