5.4 绝缘结构设计与新型绝缘材料


5.4 绝缘结构设计与新型绝缘材料

本节摘要:材料的耐受数据只是原料,绝缘结构的任务是把它组织成一台可靠的设备:均匀化电场、控制界面、管理水分与温度。本节以电容式套管、变压器主绝缘、电缆三层结构三个范例拆解设计逻辑,再盘点新材料三条战线——纳米改性填料、天然酯植物油、环保混合气体——看材料科学如何回应六氟化硫的环保压力与设备小型化的需求。

一、结构设计的四条基本原则

原则一:均匀化电场。 材料在不同场强下寿命迥异(5.2 的三种击穿都随场强非线性恶化),结构的头号任务是把局部最大场强压下去。手段从简单到精巧:尖端倒圆、屏蔽环罩、电容式极板。电容式套管是后者的代表作——在绝缘层里预埋多层金属箔极板,强迫电位沿轴向近似线性分布,法兰根部(4.1 讲过的最危险点)的法向场强被压平,滑闪失去燃料。

原则二:界面受控。 5.3 的分压法则在结构层的对应物是:让界面出现得少、方向对、工艺好。电缆的三层共挤(内屏蔽—绝缘—外屏蔽)把两个界面一次挤出成型,界面零手工;变压器角环、纸板的搭接方向顺着等位面铺放,让油纸界面尽量平行于电场的切向。

原则三:水分与温度管理。 绝缘设计不只是几何:呼吸器、胶囊密封防潮,导向油循环带走绕组热点,热点的位置用计算与温升试验双重确认。八度规则(5.2)意味着热点每改善几度,寿命就翻着倍地赚。

原则四:试验可达性。 好的绝缘结构要能被试验验证:局放测量口、油样活门、介损测试端子,在设计阶段就预留。测不到的绝缘等于裸奔——这条原则常被低估,却在事故分析里反复被追认。

二、三个范例结构

变压器主绝缘(油纸系统)。 绕组之间、绕组对地之间由油道与纸板交替构成。纸板沿等位面布置充当"屏障",既阻挡油中杂质搭桥(5.1 的小桥被纸板截断),又把油道切分成长度可控的子间隙;角环、成型件把边角电场顺滑化。设计语言是"油隙分细、屏障置顺",全部依据都来自本章前三节的机理。

电缆(交联聚乙烯系统)。 内屏蔽让导线表面的电场平滑(否则股线尖点直接打在绝缘上),主绝缘承担全部对地电压,外屏蔽让地电位平滑过渡并接入接地系统。整根电缆的场强分布近似同轴圆柱场,最大场强贴着内屏蔽——所以内屏蔽的光洁度与粘结质量是全电缆的命门。这也解释了电缆为什么对附件安装如此敏感:附件处的界面是现场手工造出来的,工厂级的工艺质量在那里最脆弱。

GIS(气隙+盆式绝缘子)。 六氟化硫气隙承担主绝缘(加压后耐受数倍于空气),盆式绝缘子承担相间与对地支撑。盆子表面沿面电场的切向控制是设计核心——它的沿面闪络是 GIS 最典型的故障形态之一(4.1 的机理在设备里的复现)。

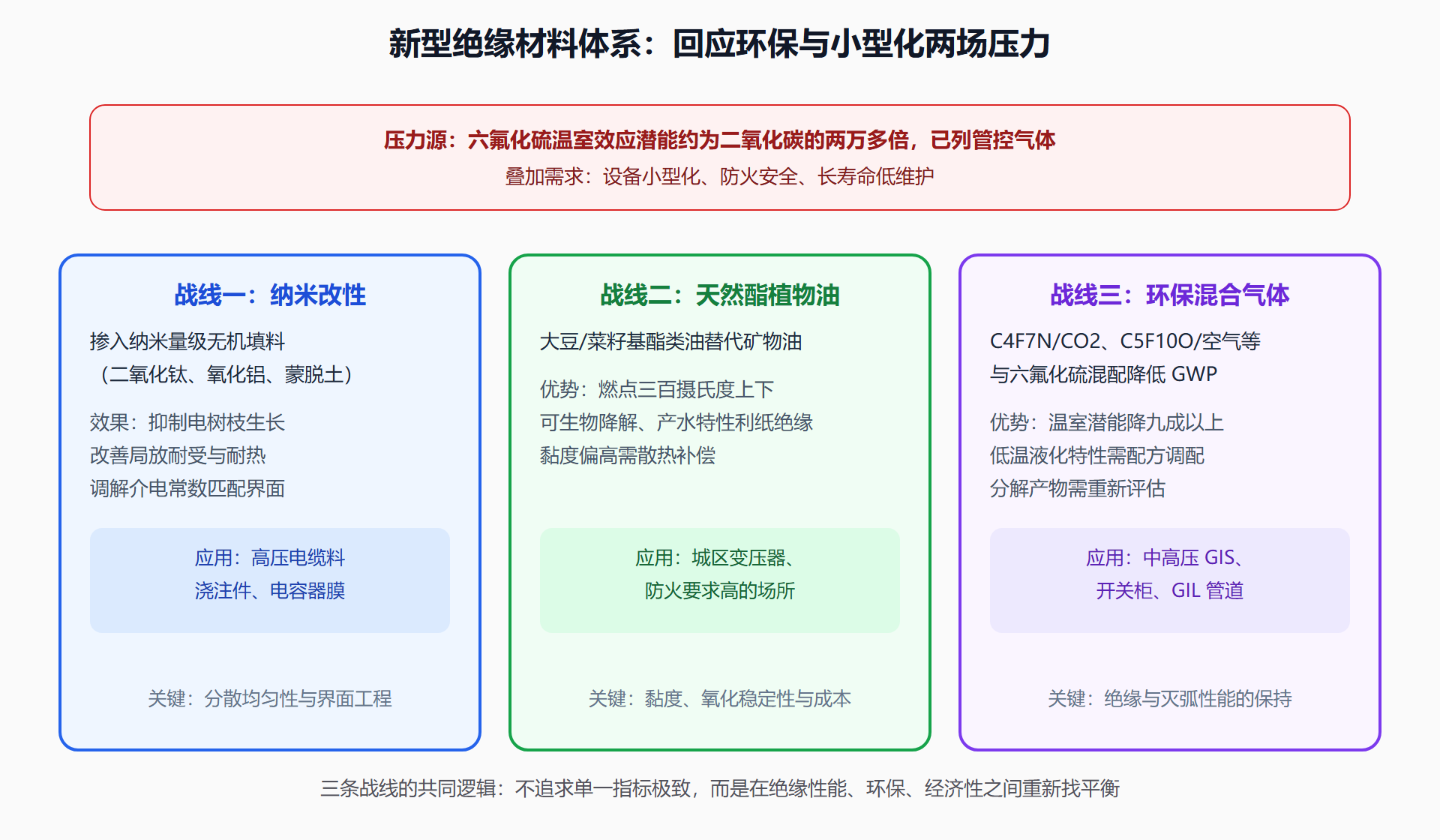

图:新型绝缘材料体系——三条技术战线

图:新型绝缘材料体系——三条技术战线

三、工程实践要点:新材料怎么进设备

新材料从实验室到挂网要走完整的验证阶梯:材料级(击穿、局放、老化数据)→ 试品级(缩比模型、预鉴定试验)→ 系统级(挂网试运行、长期监测)。环保气体这条线尤其典型:混合气体的绝缘强度、灭弧性能、液化温度、分解产物毒性四项都要重新核算,设备说明书里的压力与温度运行范围因此与传统六氟化硫设备不同——运维人员需要重新培训,密度继电器的整定也要按新气体口径调整。

💡 关键直觉:评价新材料别只看"击穿场强提高百分之多少"。内绝缘失效的大头往往不是短时击穿,而是长期老化(5.2 的钝刀型),所以纳米填料"抑制电树"的价值可能远大于数值上的耐压提升;同理,天然酯的"产水特性"(水解产氢,反而滋润纸绝缘)这种间接效应,常常比直接绝缘参数更能决定寿命。看新材料要带老化视角,不是参数对比视角。

四、一条主线串起本章:从材料数据到设备可靠

回头看,本章四节其实是一条完整的换算链:材料手册给出"短时耐受场强",5.2 的老化规律把它折成"长期可用场强"(通常只剩短时值的百分之几到十几),5.3 的分压与界面法则决定"结构里最弱点的实际场强",5.4 的结构设计再把最弱点压到设计许用值以下。四步换算,每一步都有倍数的损耗与放大——材料耐压再高,结构设计失手照样报废;结构再巧,工艺气泡一封进去就前功尽弃。工程师说"绝缘是设计出来、工艺做出来的,不是材料天然给出来的",指的就是这条链上任何一环都不能单独兑现可靠性。

这条换算链也解释了成本分布。内绝缘的成本大头常不在材料本身(油、纸、环氧都不贵),而在保证链路完整性的工艺与试验:真空设备、洁净车间、逐台局放试验、老化抽检——每一样都是为了把"理论许用"与"实际兑现"之间的差距关小。读懂了这一点,再看设备招标里"同参数不同价"的报价单,你就知道贵出来的部分买的是什么:不是更高介电常数,而是更小的换算链漏损。

五、案例分析:一台套管的寿命账

用一个综合案例把本章与前面各章串起来。某变电站一只运行二十余年的二百二十千伏电容式套管,例行试验发现 tanδ 从百分之零点五缓升至百分之零点八(仍在注意值边缘),油色谱乙炔微量出现,红外测温显示法兰根部温度比同型套管高二至三度。三条线索用本章语言翻译:tanδ 上升是介质损耗增大(5.2 的热击穿风险指标),乙炔提示内部已有微弱放电(5.3 的气隙局放),法兰根部过热点指向电容芯子极板边缘的局部场强集中(5.4 的均压设计失效前兆)。解体检查最常见的发现是:芯子外层绝缘纸局部脱湿、极板边缘有放电碳痕——水分是始作俑者(密封老化入侵),放电与发热是它的两个帮凶。

这个案例的教学价值在于:设备劣化从来以"多参数耦合"的面目出现,孤立地看每个参数都在合格线附近,合起来却是一张完整的病理图。这就是为什么第8章的在线监测强调多源互证、为什么试验报告要看趋势不看单点——本章的机理清单,正是读懂那种"病理图"的词表。

本节要点回顾

  • 设计四原则:均匀化电场、界面受控、水分温度管理、试验可达性。
  • 电容式套管用预埋极板压平法兰根部场强,是均压设计的教科书案例。
  • 电缆三层共挤把界面造在工厂里,附件则是界面风险最高的环节。
  • 新材料三战线:纳米改性(抑制电树)、天然酯(防火环保)、环保混合气体(替代六氟化硫),评价要带老化视角。
  • 六氟化硫的环保压力(温室效应潜能约为二氧化碳两万多倍)是本轮材料换代的第一驱动力。

本章的材料逻辑齐备。下一章进入试验大厅:这些机理与材料,如何在标准波形与标准设备面前被定量检验。
