高电压技术

教程导读：把高电压的物理地基打牢

别以为空气是安分的绝缘体。晴朗的下午，它在高电压面前可以一言不发；可只要电压再往上抬，或者电极的形状尖一些，刺眼的电弧就会撕开这层"绝缘"，转瞬之间完成从绝缘体到导体的质变。高电压技术的全部悬念都藏在这场转变里——它为什么发生、何时发生、如何推迟、又如何利用。本册要做的，就是把这场转变的物理地基层层夯实，再站在地基上，看清整座高电压工程大厦的样子。

一句话概括本册：沿着"带电粒子 → 放电理论 → 气隙与界面击穿 → 介质击穿 → 试验测量 → 过电压与绝缘配合 → 新技术"这条物理逻辑链，把高电压技术的概念逐个筑牢。

这本教程为什么按这条主线走

市面上不少高电压教材按"设备清单"组织：先讲变压器，再讲断路器，然后讲线路。我们换了一种走法，按因果链组织。理由很朴素：设备会过时，物理不会。断路器从油断路器换到六氟化硫断路器再换到真空断路器，但每一次分闸操作背后"介质如何恢复绝缘强度"的物理，从二十世纪中叶到今天没有变过。

主线的第一环是带电粒子的产生与消失。气体里本来几乎没有自由电子，放电的种子从哪里来？碰撞电离、光电离、热电离、阴极表面发射，四条来路各有各的条件；复合、附着、扩散，三条去路决定种子能不能留下。产与消的净平衡，是判断"放电能否自持"的第一把尺子。

第二环是汤逊理论与流注理论。汤逊在低气压下用 α 系数和 γ 系数搭起了自持放电条件 γ(e^αd − 1) = 1；可到了大气压下，实验测得的击穿时延比汤逊机制允许的时间短了几个数量级，于是流注理论登场——空间电荷畸变电场，光电离播撒二次雪崩，αd 达到二十左右就是临界。两套理论不是谁对谁错，而是各管一段气压。

第三环是巴申定律与伏安特性。把击穿电压画成 pd 乘积的函数，会得到一条 U 形曲线，最低点在三百多伏附近；这条曲线同时解释了真空开关的可行性、高原地区外绝缘为什么要加强、充气绝缘为什么要加压。而放电管的伏安特性五区——非自持、雪崩、暗放电、辉光、弧光——则把"放电"这个笼统的词拆成了五种性格迥异的状态。

第四环回到工程最头疼的界面：沿面放电与污闪。同样的绝缘距离，沿着固体表面走，闪络电压明显低于纯气隙；积污、受潮、干带、电弧贯通，污闪四阶段年年制造停电事故。第五环进入液体与固体电介质：变压器油里的杂质小桥、固体里的电击穿、热击穿、电化学击穿三种死法，以及不可逆老化与气体自恢复的本质差异。

第六环是高压试验设备与测量。工频、直流、雷电冲击、操作冲击四类试验电压各有标准波形；试验变压器、串级直流、串联谐振、冲击电压发生器各自解决"电压从哪来"；球隙、分压器、局部放电测量回答"电压怎么量"。第七环是过电压防护与绝缘配合：内部过电压与雷电过电压的来源、避雷器从串联间隙到金属氧化物的演进、绝缘水平如何恰到好处地定下来。第八环展望高电压新技术：特高压交直流、在线监测、数字孪生、环保介质。

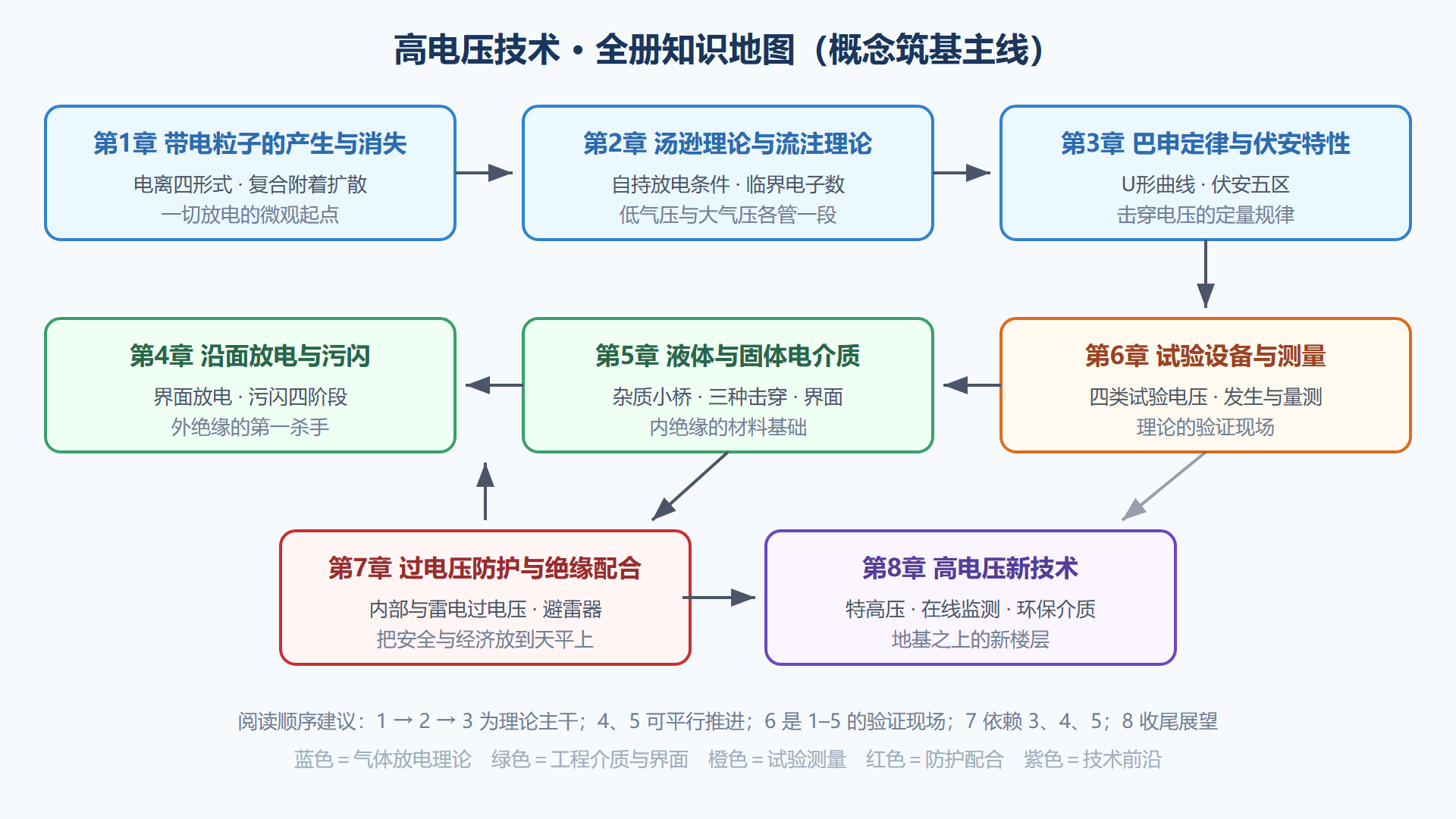

图：全册知识地图——八章的学习依赖关系

怎么读这本教程

顺序派：按章节从头读到尾，每一章承接上一章的结论，知识地图里的箭头就是依赖方向。第1章到第3章是理论主干，概念密集，建议配纸笔推导；第4章、第5章可以与第6章试验内容对照阅读——理论说的击穿电压，到了试验大厅里就是一个能读出来的数字。

速查派：直接翻到附录的"常用数据与公式速查"，那里浓缩了均匀电场空气击穿场强约三十千伏每厘米、巴申曲线最低点、雷电冲击标准波形、绝缘配合裕度算法这些高频结论。遇到读不懂的条目，再顺着编号回到正文对应章节，把概念的来龙去脉补上。

应用派：如果你是搞运维的，第4章污闪与第7章过电压防护是重点；搞设备制造的，第5章介质与第6章试验是主场；搞科研和新材料，第8章的方向图值得细看。但无论哪一派，我们都建议至少把第1章的带电粒子收支读完——它只有几个概念，却是后面所有"击穿""闪络""局部放电"字眼的公共词根。

学完你应当能回答的问题

本册的每一章都围绕可检验的能力展开，全部读完，你应当能回答这些具体问题：空气间隙为什么在大气压下用流注理论而不是汤逊理论；巴申曲线为什么是 U 形、最低点大约在什么位置；同样电压下为什么沿面闪络比气隙击穿更容易；变压器油的杂质小桥理论怎么解释水分对击穿电压的影响；固体介质的三种击穿形式分别对应什么时间尺度和什么预防手段；雷电冲击为什么取 1.2/50 微秒这样的标准波形；避雷器的残压和设备的额定雷电冲击耐受电压之间要留多大的裕度、怎么算。

这些问题不是知识清单，而是能力的检验点。我们相信，能把这些问题讲清楚的读者，面对任何一本更厚的高电压专著、任何一份设备试验报告时，都会有"地基在我脚下"的踏实感。

关于概念密度的一点说明

本册刻意保持了较高的数字密度：30 kV/cm、330 V、1.2/50 μs、二十个电子崩长度……这些数字不是装饰，而是概念的锚点。高电压工程是一门与"量"共舞的学科，没有数量级的直觉，理论就飘在天上。每个关键数字第一次出现时，正文都会交代它的来历与适用条件；附录里则按主题归拢，方便随时核对。
