2.3 多普勒频移与时变信道

2.3 多普勒频移与时变信道

本节摘要：接收方一移动，收到的频率就不再等于发射频率——多普勒频移让信道从"静态的坏"变成"动态的坏"。本节推导多普勒频移公式，给出相干时间这把衡量信道老化速度的尺子，并用高铁场景的真实数字解释 LTE 的 1 ms 子帧、5G 的子载波间隔选择与高速专用网络设计。

「你收到了错误频率的信号」

救护车从身边驶过，警笛的音调先高后低——多普勒效应在声波上人人可感。电波同理：手机朝基站运动时，接收频率被抬升；背离时被压低。频移量由一个简洁的公式给出：

f_d = (v / c) · f · cosθ

其中 v 是相对速度，c 是光速，f 是载频，θ 是运动方向与电波来向的夹角。最大频移 f_dmax = v·f/c 出现在正对或正背向时。多径环境里，各条路径来向不同，各自带不同的频移，接收频谱因此被展宽成一小段——这段宽度叫多普勒扩展，它衡量信道"变脸"的速度。

算三笔账：步行、开车、高铁

c = 3e8  # 光速，米每秒

def doppler(f_hz, v_mps, theta_deg=0):
    import math
    fd = v_mps * f_hz / c * math.cos(math.radians(theta_deg))
    tc = 0.423 / abs(fd) if fd else float("inf")   # 相干时间经验式
    print(f"载频 {f_hz/1e9:.1f} GHz 速度 {v_mps*3.6:.0f} km/h -> "
          f"最大频移 {fd:.0f} Hz，相干时间约 {tc*1000:.1f} ms")

doppler(2.6e9, 1.4)    # 步行：频移约 12 Hz，相干时间约 300 ms
doppler(2.6e9, 33.3)   # 城市行车：频移约 289 Hz，相干时间约 1.5 ms
doppler(3.5e9, 97.2)   # 高铁 350 km/h：频移约 1134 Hz，相干时间约 0.4 ms
# 示例输出：载频 2.6 GHz 速度 5 km/h -> 最大频移 12 Hz，相干时间约 302.1 ms
#          载频 2.6 GHz 速度 120 km/h -> 最大频移 289 Hz，相干时间约 1.5 ms
#          载频 3.5 GHz 速度 350 km/h -> 最大频移 1134 Hz，相干时间约 0.4 ms
​

三行输出藏着三个工程结论。步行场景：信道半秒才变一次脸，系统可以慢悠悠地反馈调整。行车场景：信道约每毫秒翻新一次。高铁场景：0.4 ms 相干时间意味着调度器刚拿到信道报告，信道已经过期——这是 5G 高速铁路专用设计的出发点。

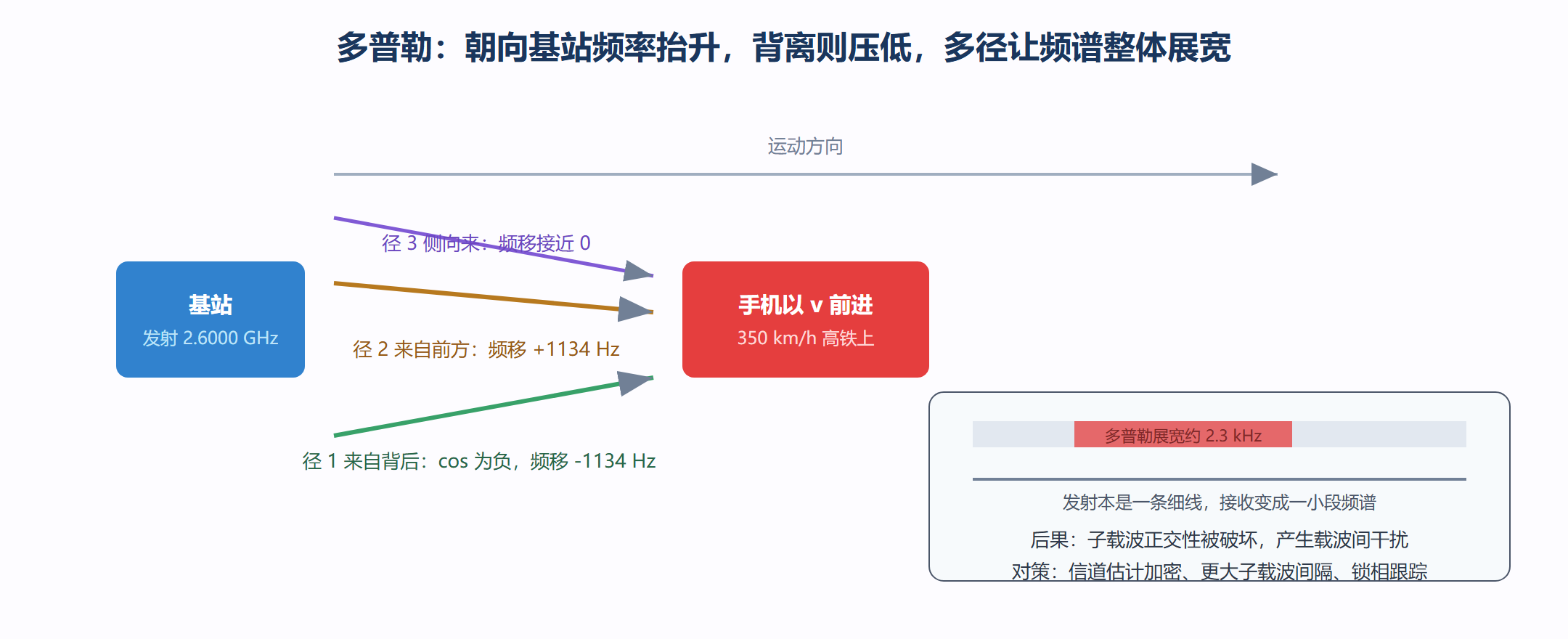

图：多普勒频移——运动方向决定频率是抬是压

相干时间：信道还能"保鲜"多久

多普勒扩展的倒数给出相干时间的量级，常用经验式 Tc ≈ 0.423 / f_dmax。相干时间的含义是：信道在这段时间内大体保持"同一副面孔"，超过它，之前的信道估计、波束方向、调度决策全部过期。于是协议设计里出现了一条隐藏的对账逻辑——反馈周期必须短于相干时间：

这张表顺便解开一个常见的疑问：LTE 为什么把子帧定成 1 ms？ 这正是为了匹配中高速移动下的相干时间——调度粒度快到 1 ms，才能在信道变脸之前把资源重新分配一遍。而 OFDM 子载波间隔 15 kHz 的选择，则要在"子载波越窄频谱效率越高"与"多普勒引起载波间干扰越大"之间折中：车速上去后，5G NR 干脆把子载波间隔放大到 30 kHz 甚至 60 kHz，让每个子载波相对频移的比值变大，正交性更容易维持。

快衰落与慢衰落：另一种二分法

2.2 节按"不同频率衰落是否相关"分了平坦与选择性；本节按"时间"再分一次。符号周期远短于相干时间时，信道在一个符号内基本不变，衰落表现为"这一段快、下一段慢"，称快衰落（速率意义上的快变信道）；反之信道在很长时间内稳定，称慢衰落。注意两组概念正交：高铁上的宽带信号既频率选择性又时间快变，是最恶劣的组合；办公室里的窄带物联网终端则是平坦加慢变，最温和。设计物联网系统与设计高铁网络，完全是两套思路——这也是 5G 引入灵活参数集（第 8 章）的动机：让波形参数去适配场景，而不是让所有场景迁就一个波形。

💡 关键直觉：把信道想象成一个每 Tc 毫秒重新洗一次牌的对手。调度与反馈机制的全部艺术，就是在洗牌之前把手里这副牌打完——相干时间就是你的出牌时限。

高铁专网为什么和城市网长得不一样

把多普勒的账算到底，就能看懂高铁覆盖方案的每个细节。以 3.5 GHz、350 km/h 为例：最大频移约 1.1 kHz，多普勒展宽约 2.3 kHz——LTE 的 15 kHz 子载波间隔被啃掉六分之一，载波间干扰直接恶化吞吐；5G 沿线专网因此普遍采用 30 kHz 以上子载波间隔，把相对频移压回可容忍区间。频移还带来估计问题：常规信道估计假设几个子帧内信道近似不变，高铁上 0.4 毫秒就"变脸"，于是专网把导频密度加倍、配合锁相环跟踪频偏。切换也受牵连——列车每秒跨越近百米，几秒钟一次小区边界，4.3 节的条件切换与双连接在高铁场景几乎是必选项。最后是覆盖形状：沿线狭长覆盖用窄波束天线沿轨道照射，既减少车体穿透损耗（车体屏蔽在毫米波频段可达二三十分贝），又把多普勒方向限制在主要是径向、便于补偿。一个"频移公式加相干时间"的组合，推出了专网的波形、导频、切换与天线四项设计——第 2 章至此收口：信道的三大特性（损耗、多径、时变）已经全部变成可计算的设计输入，第 3 章开始用它造武器。

本节要点回顾

• 运动改变频率：频移 f_d = v·f·cosθ/c，多径来向不同导致频谱展宽，即多普勒扩展；
• 相干时间是出牌时限：约等于 0.423 除以最大频移，信道估计、调度、波束更新的周期都必须短于它；
• 1 ms 子帧的秘密：LTE 的调度粒度与子载波间隔，本质是为城市行车速度的相干时间量身定做；
• 高速场景有专门解法：更大子载波间隔、加密信道估计、沿轨专网覆盖，5G 灵活参数集让波形适配速度。

至此信道档案建完：损耗定均值，多径定起伏，多普勒定变化速度。第三章带着这份档案进入物理层工具箱——第一个工具就是调制。
