3.1 数字调制与星座图：QPSK 到 64QAM

3.1 数字调制与星座图：QPSK 到 64QAM

本节摘要：星座图把"载波的幅度与相位状态"画成平面上的点，是理解一切现代调制方式的通用语言。本节讲清 QPSK、16QAM、64QAM 的映射规则、频谱效率与判决间距的权衡，并用一张星座总图和一段 Python 映射代码，为第 3.5 节的峰值速率计算和第 8 章的 256QAM 铺路。

把抽象的相位变成一张图

2.2 节说过，多径让接收信号的幅度与相位不停晃动，数字调制因此必须在"状态"层面工作：每个符号周期里，载波的幅度和相位被约束到有限个组合上。把这些组合画在复平面上——横轴是同相分量 I，纵轴是正交分量 Q——就得到星座图：每个点是一个合法状态，点在图上的位置同时编码了幅度（离原点距离）与相位（与横轴夹角）。接收端的任务从"还原波形"简化成"判断落点属于哪个星座点"，出错即误码。

QPSK 只用 4 个等幅点，相位各差 90°，每个符号 2 比特；四个点彼此距离最远，抗噪声能力最强。16QAM 在 4×4 网格上放 16 个点，每符号 4 比特；64QAM 是 8×8 网格，每符号 6 比特。频谱效率翻倍的同时，相邻点的判决间距在等幅约束下不断缩小——64QAM 相邻点距离只有 QPSK 的一半多一点，噪声稍大就会把一个点认成邻居。

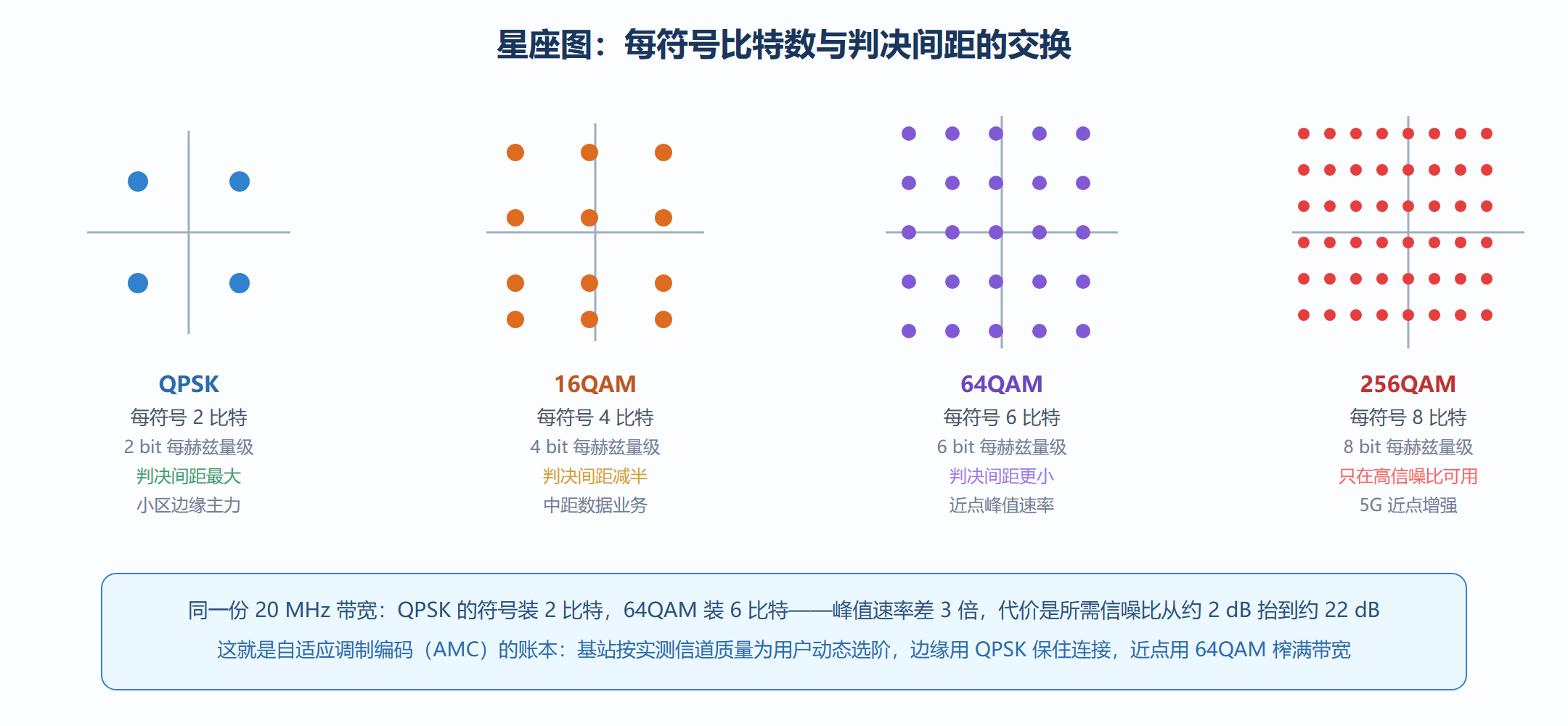

图：四阶调制星座对比——点越密效率越高，判决越难

映射规则：Gray 编码为什么是标配

星座点的比特编号有讲究。若相邻点随便编号，噪声导致"认错邻居"时会产生多个比特翻转；Gray 编码让相邻星座点只差一个比特，最可能发生的错误（认错邻居）只造成一个比特错误，信道编码的纠错压力大幅降低。所有主流标准都强制 Gray 映射——细节处的选择，往往决定整条链路的误码率表现。下面的代码把 4 个比特映射到 16QAM 上， Gray 排布一目了然：

def gray16qam_map(nibble):
    """4 比特到 16QAM 的 Gray 映射：相邻星座点仅差 1 比特"""
    bits = [(nibble >> i) & 1 for i in (3, 2, 1, 0)]
    table = {(0, 0): 3, (0, 1): 1, (1, 1): -1, (1, 0): -3}  # 比特对到电平
    i_axis = table[(bits[0], bits[1])]
    q_axis = table[(bits[2], bits[3])]
    print(f"比特 {bits} -> 星座点 (I, Q) = ({i_axis:+d}, {q_axis:+d})")

gray16qam_map(0b1011)
# 示例输出：比特 [1, 0, 1, 1] -> 星座点 (I, Q) = (-3, +1)
​

每符号的比特数乘上符号率就是原始比特率，再扣除编码与开销才是有效吞吐——第 3.5 节会把这笔账在 LTE 资源格上算完整。

频谱效率的账本

把调制阶数与频谱效率对应起来，是判断任何速率宣传是否靠谱的快速手段：

凭这张表心算 LTE 峰值：20 MHz 带宽、64QAM（6 比特每符号）、2×2 MIMO 两流并传，忽略控制开销后量级为 20e6 × 6 × 2 ≈ 240 Mb/s，扣掉参考信号、控制信道与编码冗余，正对应用户熟知的 Cat4 终端 150 Mb/s——数字对上了。5G 把近点调制抬到 256QAM，同样的带宽再涨三分之一。

⚠️ 常见坑：以为终端支持 64QAM 就能一直用 64QAM。调制阶数由基站按实时信道质量（CQI）动态指派，坐进电梯或走到小区边缘，几十毫秒内就会从 64QAM 降到 QPSK——这是特性不是故障。

问题：手机信号满格但网速很慢，是调制的锅吗

问题：为什么不用 1024QAM 甚至更高阶

第一个追问的答案藏在"格与速"的区别里：信号格数反映的是参考信号接收功率（RSRP），它只说明"能不能连上"，而网速取决于信干噪比（SINR）决定的调制阶数与资源配额。满格只保证 QPSK 稳定可用，若干扰大、SINR 只有几个 dB，每个符号只能装 2 比特，速率自然上不去——满格与龟速并存，正是"RSRP 高、SINR 低"的典型现场，5.3 节的干扰话题会给出完整解释。第二个追问的答案在收益递减：阶数每翻一倍，所需 SINR 大约再抬 6 dB，而 256QAM 之上的传播环境（视距、极近点）在城市里占比极小；同时高峰均比信号对功放线性度要求苛刻，发射效率反而下降。Wi-Fi 7 在万兆目标下尝试 4096QAM，但只在同一房间、无遮挡的"实验室距离"内有效——移动通信把上限定在 256QAM，是覆盖概率与硬件成本算出来的克制。再补一个判据帮你在现场快速定位问题：如果速率长期贴着某条线（比如稳定在 QPSK 对应的量级）不动，多半是干扰或覆盖把 SINR 钉死在了那一档，该查的是 5.3 节的干扰源与第 2 章的传播环境；如果速率在几档之间频繁跳动，则是正常的自适应在追随信道波动，不必处理——"钉死"与"跳动"这两种时间特征，比任何单一数值都更有诊断价值。最后一个自测：合上书在纸上默画 16QAM 的十六个点，再给它们编上 Gray 码——能徒手完成这两步，说明"幅度相位联合承载比特"这件事你已经内化；画不出来的话，回到本节中段的映射代码再走一遍，十分钟后你会画了。

本节要点回顾

• 星座图是调制通用语言：点位置同时编码幅度与相位，接收简化为判落点；
• 阶数换可靠性：每符号比特从 2 到 8，判决间距与抗噪声能力同步下降，所需 SINR 从约 2 dB 抬到 26 dB；
• Gray 编码降误码代价：相邻点只差 1 比特，最常见的判错只翻转 1 位，为编码纠错减负；
• 账本思维：速率 = 带宽 × 每符号比特 × 流数 − 开销，用它可以快速核验任何峰值速率宣传。

调制把比特放上了星座点，但信道一定会引入误码——下一节请出香农公式与信道编码，看物理层如何把不可靠信道改造成可靠管道。
