3.2 香农极限与信道编码

3.2 香农极限与信道编码

本节摘要：香农容量公式 C = B·log₂(1+SNR) 给任何链路划定了速率天花板，信道编码则决定你能离天花板多近。本节用数值算例吃透公式含义，讲清卷积码、Turbo、LDPC、Polar 三代编码如何一步步把"距极限十几分贝"压缩到"不到 1 分贝"，并回答一个高频疑问：5G 为什么用两种编码。

物理层的宪法条文

1948 年香农在《通信的数学理论》里给出了有线与无线共享的一条定律：带宽为 B、信噪比为 SNR 的信道，无误传输的速率上限为

C = B · log₂(1 + SNR)

它像宪法一样框住所有工程努力：无论调制多精巧、编码多聪明，速率超过 C 必然出错；反过来，香农也证明了只要速率低于 C，就存在某种编码让误码率任意低——注意是"存在"，香农没给出构造方法。此后七十多年信道编码的历史，就是一代代工程师追寻这个"存在"的构造史。

先用数字建立直觉。20 MHz 带宽、20 dB 信噪比（即 100 倍功率比）：

C = 20 MHz × log₂(101) ≈ 20 × 6.66 ≈ 133 Mb/s

信噪比每翻一倍（加 3 dB），log₂ 项只加 1——容量对信噪比是缓增的，对带宽是线性增长的。这正是第 6 章频谱竞赛与第 8 章毫米波竞赛的数学根源：与其在功率上内卷，不如去开辟新带宽。

import math
def shannon(b_mhz, snr_db):
    cap = b_mhz * math.log2(1 + 10 ** (snr_db / 10))
    print(f"带宽 {b_mhz} MHz、SNR {snr_db} dB -> 容量上限 {cap:.1f} Mb/s")

shannon(20, 20)   # 示例输出：容量上限 132.9 Mb/s
shannon(20, 3)    # 示例输出：容量上限 25.1 Mb/s，边缘低信噪比的真实处境
shannon(400, 20)  # 示例输出：容量上限 2657.9 Mb/s，毫米波大带宽的威力
​

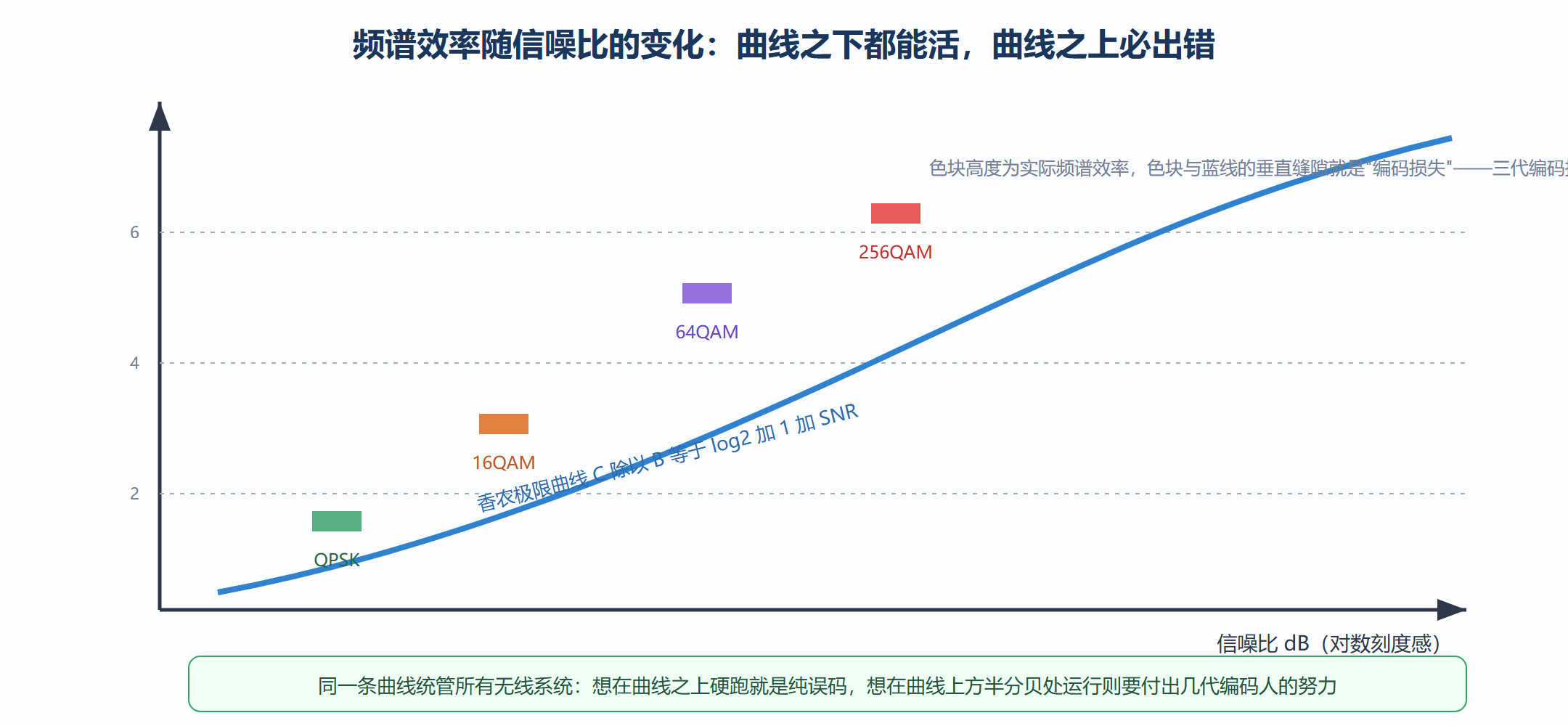

图：香农容量曲线与各调制方式的"天花板接触点"

信道编码：用受控冗余换取可靠

香农只证了"存在"，构造要靠编码。思想朴素得惊人：发 100 个比特，按规则掺入几十个校验比特，接收方哪怕收到一堆错位，也能借校验关系把原始信息"投票"出来。评价编码只有一把尺子——编码增益：在相同误码率下，比不编码节省多少发射功率。早期卷积码（GSM、3G 仍在用）能提供约 3 至 5 dB 增益，距离香农极限还有十几分贝；真正逼近极限的是"迭代译码"思想的确立：

• Turbo 码（3G/4G 主力）：把两个简单卷积码并联，译码时两个译码器像两位侦探交换各自对每个比特的"怀疑程度"，来回几轮后收敛。Turbo 首次把距香农极限的距离压到 1 dB 以内，1993 年公布时的轰动在于证明了极限不是天堑。
• LDPC 码（5G 数据信道）：低密度奇偶校验码 1960 年代就被提出，却因算不动沉睡三十年，迭代译码兴起后复活。它用一张稀疏校验图组织校验比特，译码天然并行、硬件友好，最优秀的构造距极限已不足 1 dB，5G 用它承担所有用户数据。
• Polar 码（5G 控制信道）：2008 年由土耳其教授 Arıkan 从信息论第一性原理构造出第一个被证明"可达香农极限"的编码。它把信道按可靠性排序，把信息比特放进可靠信道、把冻结比特放进不可靠信道。短码长场景下性能优于 LDPC，因此拿下 5G 控制信道（广播、寻呼、上行控制），这也是中国公司主导推动并产业化的技术。

为什么 5G 同时用两种编码

5G 标准博弈中 LDPC 与 Polar 各拿一城，不是政治平衡而是场景分工：用户数据包长（几十到上千字节）、追求高吞吐，LDPC 的并行译码吞吐量占优；控制信令包短（几十比特）、要求低时延高可靠，Polar 在短码长下极化更彻底。这个案例值得记住：工程选型的答案很少是"谁更好"，更多是"在哪个约束下谁更好"。

💡 关键直觉：把信道编码理解成"提前签好的保险合同"——平时冗余是白白多发的开销（速率打八折），出错时它按合同赔付纠错能力。信道越差，保险越值；信道极好时，HARQ 重传机制反而让轻量编码更划算。5G 允许码率灵活变化，就是让保险费率随天气浮动。

用香农公式核验两则宣传

公式最好的用法是当"打假尺"。第一则：某毫米波产品宣称单载波 10 Gbps。查参数：带宽 400 MHz，则所需频谱效率为 10000 除以 400 等于 25 bit/s/Hz；按 C 等于 B 乘以 log2(1 加 SNR) 反推，SNR 需约 33 dB（约两千倍线性）——只在极近点视距、高阶调制加多流并传时勉强可及，作为"覆盖速率"宣传就违反物理了。第二则：同样带宽下，把发射功率翻倍（加 3 dB）能提速多少？对数项里 SNR 从 20 dB 到 23 dB，容量只涨约百分之十几；而带宽从 100 MHz 加到 200 MHz，容量直接翻倍。香农公式对带宽慷慨、对功率吝啬——这就是各国频谱拍卖价格高企的理论根源，也是毫米波明知覆盖差仍被追逐的原因：它卖的从来不是覆盖，是公式里的那个 B。

本节要点回顾

• 香农公式是天花板：C = B·log₂(1+SNR)，容量对带宽线性、对信噪比对数缓增，开辟带宽优于堆功率；
• 编码增益是硬通货：从卷积码的 3 至 5 dB 到 LDPC 的小于 1 dB，每一分贝编码增益都等于等量发射功率；
• 迭代译码是分水岭：Turbo 确立"两个简单译码器互相对话"的范式，LDPC 与 Polar 都站在它的肩膀上；
• 场景分工而非唯一答案：5G 数据用 LDPC、控制用 Polar，长码与短码各取所长。

比特如今既装得多、又纠得回，还差一个共享问题：一段频谱上成千上万的用户如何同时通信？下一节拆解四代多址技术。
