4.1 网络拓扑演进
4.1 网络拓扑演进
本节摘要：移动网络的拓扑是一部"瘦身史"——2G 用 BTS、BSC、MSC 三级层级管理语音，4G 砍掉中间层让基站直连核心网，5G 再把核心网拆成可编程的网络功能微服务。本节逐代拆解每次架构手术的动因与代价，并给出节点职能的对照账本。
承接第三章的物理层，本节回答"节点怎么摆"：先把代际拓扑的演变讲清楚，4.2 和 4.3 再钻进节点内部与节点之间。理解了拓扑为什么这样演进，后面所有协议设计的选择都不会显得随意。
从一棵汇报树讲起
2G GSM 的架构像一棵严格的汇报树：BTS（基站收发台）在底部管无线收发，BSC（基站控制器）在中间管资源分配、功率控制和切换判决，MSC（移动交换中心）在顶部管呼叫控制与移动性管理。语音时代这套层级运转良好——通话是恒定速率的业务，集中控制反而高效。
数据业务兴起后，这棵树成了负担。一个 GPRS 数据包本该直接走分组通路，却仍要逐级登记、逐级转发；BSC 与 MSC 之间的电路化接口让数据时延叠加。3G 的回应是保留树形但更换内容：NodeB 加 RNC 无线侧仍在，核心侧引入分组域并逐步 IP 化。树还在，只是数据绕开了顶端的 MSC。真正的手术发生在 4G。
4G 的扁平化手术
LTE 做了个激进的决定：取消 RNC 这一中间层。eNodeB 直接对接核心网，原来 RNC 手里的无线资源管理、调度、切换判决全部下放到 eNB——这是"把智能推向边缘"的最早大规模实践。手术的收益与代价同样明显：
- 用户面路径变短，空口加核心网的时延显著下降；
- 扩容只需加 eNB，不必改动核心网拓扑；
- 代价是 eNB 之间的 X2 接口变复杂——原来 RNC 内部完成的协调，现在要靠基站间直接通信，切换、干扰协调都要跨厂商互通。
核心网侧，EPC 只保留三个主要节点：MME 管控制面（寻呼、承载、移动性），S-GW 做用户面锚点（切换时数据不换路），P-GW 对接外部网络（IP 地址分配、策略执行）。控制与承载从此分家，这是后面一切"用户面下沉"故事的起点。
5G 的服务化拆解
5G 更进一步：无线侧 gNB 延续扁平结构（可选 CU/DU 分离，见第十章 O-RAN），核心网则拆成十几个网络功能（NF）。AMF（接入与移动性管理）、SMF（会话管理）、UPF（用户面功能）、PCF（策略控制）、UDM（统一数据管理）、AUSF（认证服务器）、NWDAF（数据分析）各自独立部署，彼此通过基于 HTTP/2 的服务化接口（SBI）调用——风格上更像互联网微服务，而不是传统电信协议。
拆解带来三个直接后果：其一，任何 NF 可独立升级扩容，新业务上线从"换设备"变成"改软件"；其二，用户面功能 UPF 可以下沉到园区、基站机房，让数据在本地出局——边缘计算因此在 5G 时代成为现实；其三，同一张物理网上可以用不同的 NF 组合拼出多个逻辑网络，这就是第 8 章网络切片的地基。

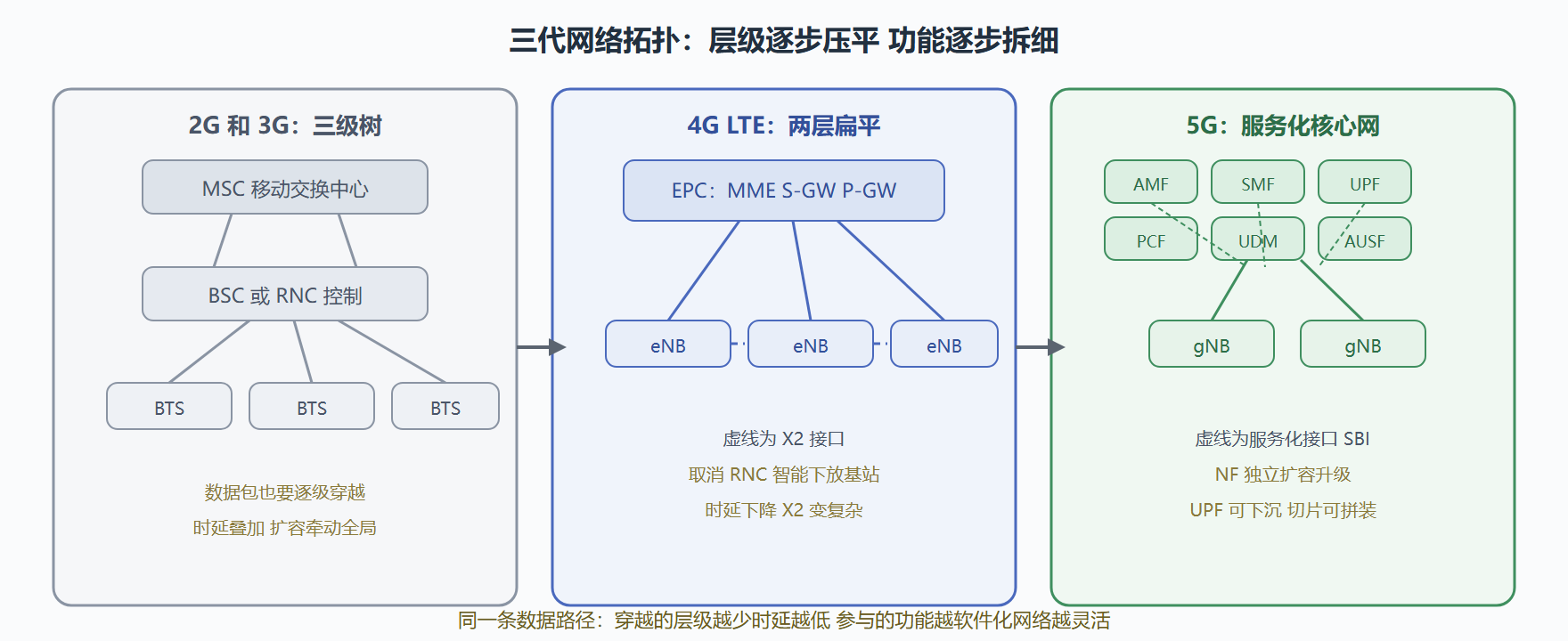

图：三代拓扑对照——层级被逐层压平
节点职能对照账本
| 维度 | 2G/3G | 4G LTE | 5G NR |
|---|---|---|---|
| 无线侧节点 | BTS/NodeB，受 BSC/RNC 管辖 | eNodeB，自含调度与切换判决 | gNB，可选 CU/DU 分离部署 |
| 核心网节点 | MSC（电路域）加 SGSN/GGSN（分组域） | MME 加 S-GW 加 P-GW | AMF、SMF、UPF、PCF、UDM 等十几个 NF |
| 节点间接口 | 私有接口为主，A 接口、Iub 接口 | S1、X2 开放标准化 | NG、Xn，核心内 SBI 服务化接口 |
| 交换方式 | 电路加分组并存 | 全 IP 分组 | 全 IP，云原生部署 |
| 典型弱点 | 层级深、数据时延大、扩容难 | X2 复杂、核心网仍是专用设备 | 协议栈软件复杂、运维门槛高 |
这张表里藏着一条隐线：接口的开放程度决定了生态的繁荣程度。2G 时代运营商被厂商私有接口锁定；4G 把 S1/X2 写进 3GPP 标准，多厂商组网成为常态；5G 的 SBI 干脆用互联网的 HTTP/2 加 REST 风格，让 IT 工程师也能读懂核心网。第十章讲的 O-RAN，不过是把这场开放运动推进到了无线侧最后一块私有领地——前传接口。
演进背后的三股驱动力
回看四十年，架构变迁始终被三股力量推着走。业务需求变化：从语音到数据再到千行百业，业务从恒定速率变成突发多样，架构必须从电路交换的刚性走向分组交换的弹性。硬件通用化：专用 ASIC 换成通用服务器，网络功能才能软件化，摩尔定律的红利才能被电信业吃到。运维成本压力：基站数在涨、频段在涨、参数在涨，人工运维到了极限，架构必须为自动化和智能化留出接口——这正是第 9 章自组织网络与第 10 章 AI 原生网络的伏笔。
⚠️ 常见误解：把"扁平化"理解成"网络变简单了"。恰恰相反——层级减少的代价是单节点功能暴增，eNB 内部要跑完整的 RRM 算法，5G 核心网的 NF 编排复杂度远超 EPC。架构演进转移了复杂度，并没有消灭复杂度。
用一次漫游把拓扑走活
光看图还不够，让一个具体场景把三代拓扑的差异走活。设想 2G 时代你从北京出差到上海并开机：终端扫到当地 BTS，位置信息经 BSC 汇总上报上海 MSC，上海 MSC 通过七号信令网找到北京归属 MSC，两地核对签约、完成漫游路由——一次注册要惊动两棵汇报树的顶端。4G 时代同样的流程，eNB 直接把附着请求送进 MME，MME 查归属用户服务器完成鉴权，用户面经 S-GW 锚点直达 P-GW 出网——树消失了，路径短了，但"拜访地管控制、归属地管签约"的分工被保留。5G 再进一步：上海的 AMF 通过服务化接口调用归属地的 UDM 与 AUSF 完成认证（第 7 章会看到这串调用的细节），UPF 甚至可以下沉到你所在的园区直接出局。同一个"开机注册"动作，三代网络里穿越的节点数从七八个降到三四个，时延从秒级降到百毫秒级——拓扑的每一次瘦身，最终都变成了用户可感知的等待时间缩短。
本节要点回顾
- 层级到扁平：4G 取消 BSC/RNC 中间层，智能下放基站，时延下降但 X2 变复杂。
- 4G EPC 三节点：MME 管控制、S-GW 管承载锚点、P-GW 管出口，控制与承载首次分家。
- 5G 服务化：核心网拆成 NF 微服务，SBI 接口互通，独立升级、UPF 下沉、切片拼装都由此而来。
- 驱动力三主线：业务需求变化、硬件通用化、运维成本压力——每一代架构都是对上一代瓶颈的回应。
