4.2 协议栈与接口信令

4.2 协议栈与接口信令

本节摘要：节点内部跑着一套分层软件（PHY/MAC/RLC/PDCP/SDAP/RRC/NAS），节点之间走一套约定好的接口与信令流程（Uu、X2/Xn、S1/NG、SBI）。本节先钻进节点内部追踪一条 IP 包的逐层封装、算清每层的字节开销，再站到节点之间精读随机接入四步与切换三幕，最后给出一张接口速查表。

上一节讲的是节点怎么摆，本节钻进节点内部，再站到节点之间：基站和终端里都跑着同一套分层软件（前后半段），节点之间靠约定的接口与信令流程对话（后半段）。两段一起读通，第六章的 QoS 与第五章的切换优化，就只是"这些层与这些接口的消息来回"而已。

为什么必须分层

无线传输要同时满足一堆互相打架的要求：要把数据切块适配物理帧、要保证出错可重传、要加密防窃听、还要压缩头部省资源。如果用一大块代码全包，任何一处改动都会牵连全身。分层的本质是隔离变化：调度算法天天优化，不必动加密逻辑；加密算法升级，不必重写调制代码。每一层只对上层的"服务数据单元"做有限的加工，层与层之间通过明确的原语交互——这是软件工程里久经考验的思想在无线协议里的翻版。

自下而上过一遍每层

PHY 物理层负责比特真正上天的过程：编码、调制、OFDM 波形、多天线预编码都在这里。下行用 OFDMA 让多用户共享子载波，上行用 SC-FDMA（4G）降低峰均比省终端功耗。5G NR 把子载波间隔做成可配置（15/30/60/120 kHz），间隔越大时隙越短、时延越低，但循环前缀变短、覆盖变差——同一个旋钮，两头受力。PHY 还主持 HARQ 混合重传：接收端校验失败回 NACK，发送端重传并让接收端做软合并，毫秒级兜底。

MAC 媒体接入控制层是调度器的家。它每个 TTI（LTE 为 1 ms）决定"哪个用户用哪些资源块、用什么调制编码"，输入是 CQI 信道质量反馈、BSR 缓存状态报告与 QoS 参数。MAC 还管随机接入过程、逻辑信道到传输信道的复用、以及 HARQ 的新传重传组织。5G 引入配置授权（configured grant），让 URLLC 业务免去"申请-授权"的往返，直接在预留资源上发射。

RLC 无线链路控制层提供三种模式：透明模式 TM 什么都不做（寻呼、广播这类自带格式的消息用它）；非确认模式 UM 不重传、按序交付，适合语音视频这类"晚到不如不到"的流；确认模式 AM 带重传与重组，兜底 TCP 类业务。5G 的 RLC 被刻意"削薄"——不再负责按序递交和重排（交回给上层），因为 HARQ 加 PDCP 已能覆盖大部分场景，减少一层缓存时延。

PDCP 分组数据汇聚协议层管两件事：加密与完整性保护（安全细节在第 7 章），以及 ROHC 头压缩——一个 40 字节的 IP/UDP/RTP 头能压到几字节，对 VoLTE 这种小包业务是生死攸关的节省。切换时 PDCP 还负责数据前转与重排序，保证包不丢不重。

SDAP 与 RRC/NAS：SDAP 是 5G 新增的薄层，把第 8 章的 QoS 流映射到无线承载；RRC 是接入侧的大管家——系统信息广播、连接建立释放、测量配置、切换命令都由它签发；NAS 则直通终端与核心网（穿过基站透明转发），管理注册、鉴权、会话这些"与具体接入方式无关"的事。

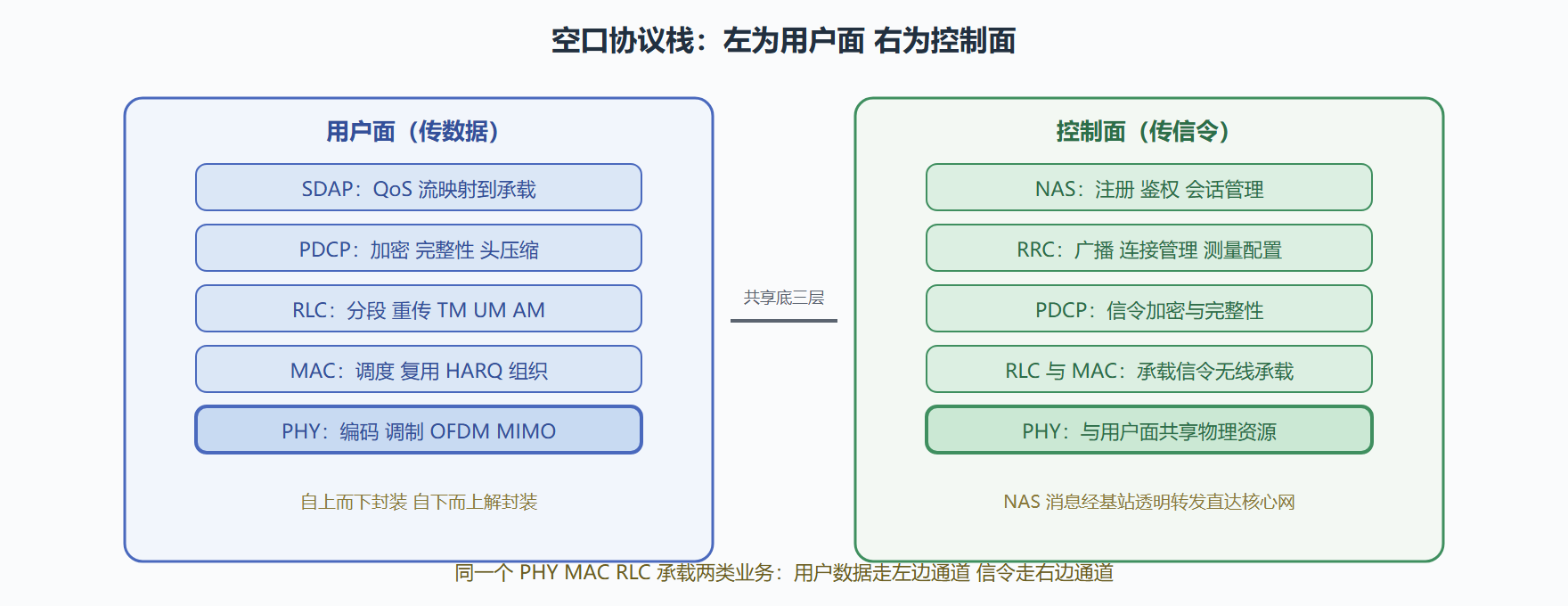

图：用户面与控制面双协议栈

算一笔封装开销账

分层不是免费的，每一层都要加头部。下面这段程序把一条 VoLTE 语音包从应用到空口的封装过程量化——你会看到头压缩为什么是刚需：

# VoLTE 语音包逐层封装的开销账（数值为典型量级，单位字节）
layers = [
    ("应用层语音帧", 40, "AMR 12.65 kbps 每 20 ms 一帧"),
    ("RTP+UDP+IP 头", 40, "RTP 12 + UDP 8 + IPv4 20"),
    ("PDCP 头(压缩后)", 3, "ROHC 可把 40 字节头压到 3 至 4 字节"),
    ("RLC UM 头", 2, "含序号与长度指示"),
    ("MAC 子头", 3, "逻辑信道标识与长度"),
    ("PHY 填充与CRC", 24, "24 位 CRC 加对齐填充"),
]

payload = 0
total = 0
print(f"{'层':<14}{'本层新增':>8}{'累计':>6}  说明")
for name, overhead, note in layers:
    payload += overhead
    total = payload
    print(f"{name:<14}{overhead:>8}{total:>6}  {note}")

raw = 40 + 40          # 不做头压缩
robust = 40 + 3        # ROHC 压缩后
print()
print(f"不压缩时头部占比: {40 / raw * 100:.0f}%")
print(f"ROHC 压缩后头部占比: {3 / robust * 100:.1f}%")
# 输出：不压缩时头部占比 50%  ROHC 压缩后头部占比 7.0%
​

结论一目了然：不做头压缩，一半空口资源在传头部；做了压缩，效率翻数倍。这就是 PDCP 层存在的实证理由——每一层的设计都能找到这样一笔可计算的账。

层间配合的三个关键时刻

分层协议的功力体现在配合上。第一个时刻是新数据到达：PDCP 告诉 MAC 有多少字节待发（通过 BSR），MAC 结合 CQI 决定本 TTI 给几个资源块、用什么调制阶数——你在手机上看到的"网速波动"，多数就是这组决策在实时变化。第二个时刻是传输失败：PHY 的 HARQ 先在毫秒级软合并重传，连续失败则交给 RLC 的 AM 模式抛光，双层保险换来的可靠性是 TCP 在无线链路上不至于雪崩的基础。第三个时刻是切换：PDCP 把未确认的包前转给目标基站并重新排序，上层应用几乎无感——"无缝"两个字背后是三层协议的精确接力。

各层职责速查表

💡 关键直觉：把协议栈想象成一条流水线，每一站只做自己最擅长的一道工序。看任何一段行为异常（重传风暴、调度饥饿、切换丢包），先定位到"哪一站的账算错了"，排障效率远高于盲目改参数。

接口是节点之间的契约

分层讲的是节点内部，接口讲的是节点之间。移动网络里四张嘴最要紧。Uu 接口连接终端与基站，即"空口"——第 3 章的调制、多址、帧结构全是它的物理形态，所有无线信令和用户数据都从这里过。X2（LTE）与 Xn（5G）接口连接相邻基站，用于切换时的上下文传递与数据前转，也承载干扰协调这类"邻里商量"的消息——X2/Xn 越通畅，切换越无缝。S1（LTE）与 NG（5G）接口连接基站与核心网，一边走 NAS 信令（注册、鉴权、会话），一边走用户面数据。5G 核心网内部还有第四类：服务化接口 SBI——各网络功能以 HTTP/2 上的服务调用彼此访问，风格与 4G 的 GTP-C、Diameter 截然不同，更像互联网微服务。新增一个网络功能不再需要定义新的点对点协议，注册进服务框架即可被调用。

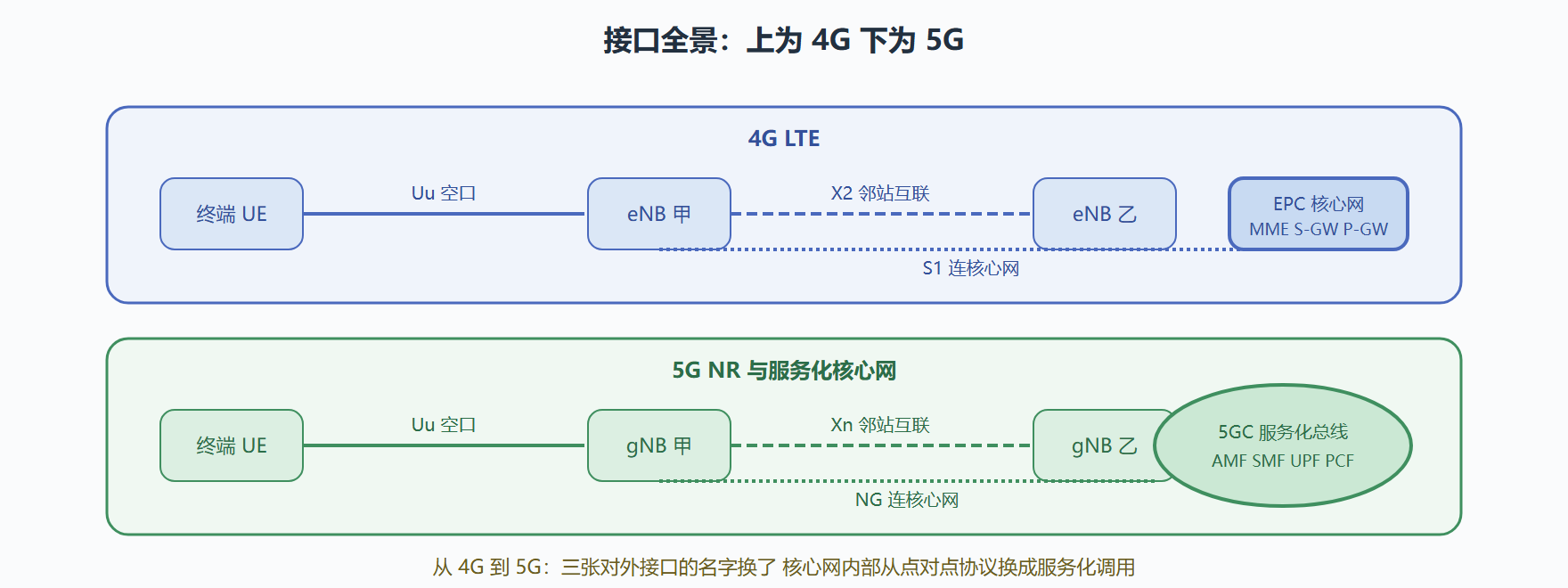

图：LTE 与 5G 接口全景

随机接入：四步握手逐条读

终端想说话，第一步都是在物理随机接入信道（PRACH）上"敲门"，即四步随机接入：终端发前导码（消息一）→ 基站回随机接入响应，含上行授权与定时提前量（消息二）→ 终端发 RRC 连接请求并携带唯一标识（消息三）→ 基站回连接建立消息完成竞争解决（消息四）。定时提前量（TA）值得多看一眼：终端距基站远近不同，电波往返时间不同，TA 就是让所有终端的信号对齐到基站接收窗的那份"提前量"——没有它，不同距离用户的子帧会在基站撞车。

每一步都可能失败：消息一丢失（前导码冲突或链路差，终端会加大功率重试）、消息三竞争解决失败（多台终端恰好选了同一前导码）、消息四超时（上行失步）。RACH 参数优化——前导码数量、功率抬升步长、退避窗口——因此成为部署期最常见的调优任务。5G 针对高速率小包场景又定义了两步随机接入，把四步并两步，用成功率换时延，是第 8 章 URLLC 工具箱里的一件。

切换：三阶段剧本

切换是移动性管理的核心剧目，全程分三幕。第一幕触发：终端按 RRC 下发的测量配置周期评估邻区，当邻区信号比主区好出某个偏移并持续一段时间（A3 事件）时上报测量报告。第二幕决策：源基站挑选目标小区，通过 X2/Xn 发出切换请求，目标基站预留资源后确认。第三幕执行：源基站向终端下达重配置命令，终端断开源小区、向目标小区做随机接入，随后目标基站通知核心网改路由。整个过程中未确认的数据包经 X2/Xn 前转，做到"先建后断"。

5G 给这出老剧本加了两个新桥段：**条件切换（CHO）**提前把多个候选目标配置给终端，满足条件即自行执行，免去看不看得清测量报告的烦恼；**双激活协议栈（DAPS）**让终端在断开旧小区前就建好新链路，数据面中断时间压到接近零——高铁场景的切换失败率因此显著下降。

⚠️ 排障提示：切换失败率高时，先查邻区关系表有没有漏配（X2/Xn 连不通，切换只能绕道核心网，时延翻倍），再查 A3 偏移与时触发定时器——这两个参数设置过激会造成乒乓切换，过保守则造成切换过晚掉线。

接口速查表

本节要点回顾

• 六层分工：PHY 搬运、MAC 调度、RLC 可靠、PDCP 安全与压缩、SDAP 映射 QoS、RRC/NAS 分管接入侧与核心侧控制。
• HARQ 在 PHY：毫秒级软合并重传是第一道保险，RLC AM 是第二道，双层设计换来无线上的可靠递交。
• 5G 的两处更新：RLC 削薄降时延、SDAP 新增承接 QoS 流——层的增减永远跟着业务需求走。
• 开销要算账：头压缩把 50% 的头部占比压到 7%，分层设计必须配上量化的收益证明。
• 接口三大类：Uu 空口、X2/Xn 基站间、S1/NG 基站到核心网，5G 核心内部另有 SBI 服务化接口。
• 随机接入四步：前导码、响应与授权、连接请求、竞争解决；TA 定时提前保证子帧对齐。
• 切换三幕：测量触发（A3 事件）、站间协商（X2/Xn）、命令执行（先建后断）；CHO 与 DAPS 是 5G 的两个增强。
