4.2 分系统组成与功能

4.2 分系统组成与功能

本节摘要：航天器平台由结构机构、热控、电源、姿态与轨道控制、测控数传、星务管理六大分系统构成，各自围绕"生存、供能、定向、通信、管理"展开。本节逐一拆解其工作原理与设计要点，并说明分系统间的接口生态——它是把上一节总体指标落成硬件的那张总图。

上一节定义了"要什么"，本节盘点"有什么"。六大分系统像器官一样围绕载荷这个"大脑"运转，任何一环宕机，整星报废——历史故障统计里，平台分系统故障长期占据在轨异常的半壁江山。

骨骼与关节：结构与机构

结构分系统提供承力骨架，把发射段的过载（轴向可达数 g、随机振动宽频）与在轨的温差变形扛下来，同时把各设备按构型定位。设计指标是基频与强度裕度：整星一阶频率要避开火箭激励的主要频带，结构质量占比通常压在干重的百分之十上下——每减一公斤结构，都是给载荷或推进剂的馈赠。机构分系统负责一切"动"的东西：太阳翼展开与驱动、天线展开与锁定、相机遮光罩启闭、分离解锁装置。机构的共性敌人是真空冷焊与温度交变下的润滑失效，活动关节要用固体润滑或流体阻尼封装，展开到位要有行程末缓冲避免反弹。

冰与火之间的热控

第二章说过，轨道上的热交换只剩辐射与传导，朝阳面与背阴面温差可达两百多度，电子设备的许可区间却只有几十度。热控的任务就是在这样的边界条件里，把每个设备框进自己的温度窗口。

手段分被动与主动两档。被动手段是"设计即解决"：多层隔热组件阻断不想要的辐射交换，热控涂层与白漆、二次表面镜调节表面吸收辐射比，热管把热量从热端导到冷端，相变材料在温度越界时吸放热缓冲。主动手段是"运行即解决"：电加热器保温，环路热管与两相流体回路可控搬运热量，百叶窗按温度开合调节散热面积。被动手段零功耗零风险，能用尽用；主动手段精准但要耗电、要控制、要可靠性兜底——两者的配比是热控设计的核心权衡。静止轨道卫星的地影季、深空探测器的核源同位素加热（如好奇号的钚热源），都是热控在特殊环境下的专门解法。

发电、储能与配电：电源系统

电源分三段。发电段主要是光伏：砷化镓电池效率已做到百分之三十上下，带聚光阵列更高；帆板面积由功率需求与轨道光照条件决定，低轨卫星还要考虑每圈进出阴影的充放电节奏。储能段主流是锂离子电池，看充放电循环寿命与深度放电耐受——地影季每天一次全循环，十几年就是数千次，电池往往是整星寿命的短板之一；新一代任务开始尝试更高能量密度与更长寿命的体系。配电段负责母线电压维持、过流保护与功率分配，要扛住单点短路不拖垮全星。

电源设计的核心词是功率平衡表：每一飞行模式的发电、耗电、充电需求逐项列出，最恶劣工况（地影末期加载荷全开）留出裕度。发射主动段靠电池独立供电——帆板还收着，这几十分钟是电池单独支撑全星的孤岛时刻。

定向与变轨：姿态与轨道控制

姿轨控分系统回答两个问题：指哪儿、在哪儿变。姿态控制分三个层级：测量（太阳敏感器、星敏感器、陀螺、磁强计组合定姿）、决策（控制律计算）、执行（反作用轮、磁力矩器、推进器）。轮子控制精度最高——好的轮控能把视轴稳定度做到角秒量级，卫星拍出清晰遥感图像的前提；轮子会因外扰力矩累积饱和，需要磁力矩器（低轨有效）或喷气卸载。轨道控制则依赖推进系统：化学推力器做大的机动，电推进做小的长期维持——第五章会专门讲这个分工。

姿控是故障高发区：星敏感器被太阳或月亮干扰会短暂失锁，轮子轴承磨损带来扰动，磁性物质的剩磁会让磁控失灵。容错设计因此格外重要——任一测量器失效要能降级重组，任一轮子卡死要能重构控制矩阵，阿波罗时代积累的"故障后重构"思想在这里天天用。

一个在轨排故案例：图像为什么糊了

分系统知识落到实处，最好通过一次完整的排故。设想一颗太阳同步轨道遥感卫星在轨第三年突然被发现成像清晰度下降，地面判读检出图像存在周期性抖动。排查按器官视角展开：先查姿态遥测——星敏感器数据正常，陀螺未报警，说明测量端没坏；再看执行端，发现其中一只反作用轮的转速遥测呈现与轨道周期相关的锯齿形攀升，到达上限后卸载、回落、再攀升。进一步比对发现，抖动时刻与帆板驱动机构的步进动作时刻吻合——诊断收口：驱动机构每步进一次，通过结构传递一个微小扰动，正常年份轮组能轻松吸收，如今轮子轴承润滑剂老化、摩擦力矩增大，同样的扰动不再能被平滑消化，卫星便把抖动直接写进了图像。

处置分三步：短期，把成像时段与帆板步进时段在任务计划里错开，图像质量立刻恢复；中期，上注调整控制参数，提高轮组对低频扰动的增益裕度；长期，把"轮组摩擦力矩随寿命演化"写进该平台后续型号的可靠性清单与地面寿命试验项。这个虚构但典型的案例走完了"现象—遥测定位—根因—短中长期处置"的闭环，你可以对照上一节的六分系统图检查每一步用到了谁的接口——在轨排故的本质，就是用系统知识替代无法进行的现场检修。

天地纽带：测控与数传

测控数传分系统是航天器与地面的唯一通道，第七章整章展开，这里只点它在平台中的角色：测控应答机承担测距测速与遥测遥控，数传发射机把载荷数据高速下传，天线族按任务配置——全向天线保应急链路，定向高增益天线担大数据量。功率放大器（行波管或固态放大）是数传的耗电大户，"发多快"本质是"花多少电"，这是与总体功率链的直接接口。

神经中枢：星务管理

星务（数据管理）分系统是平台的大脑：星载计算机运行管理软件，采集遥测、执行遥控、管理器上时间与总线、监视各分系统健康并在异常时切换备份。它的演化最能体现航天器的"智能化"进程——早期卫星的"计算"由模拟电路与继电器完成，今天的星务计算机已在跑操作系统与中间件，具备自主健康管理能力，第九章会把这个趋势放到"智能化与自主运行"里讨论。抗辐照与容错是星务硬件的命门：三模冗余、纠错码存储、看门狗复位，第二章辐射一节的知识点在此落地。

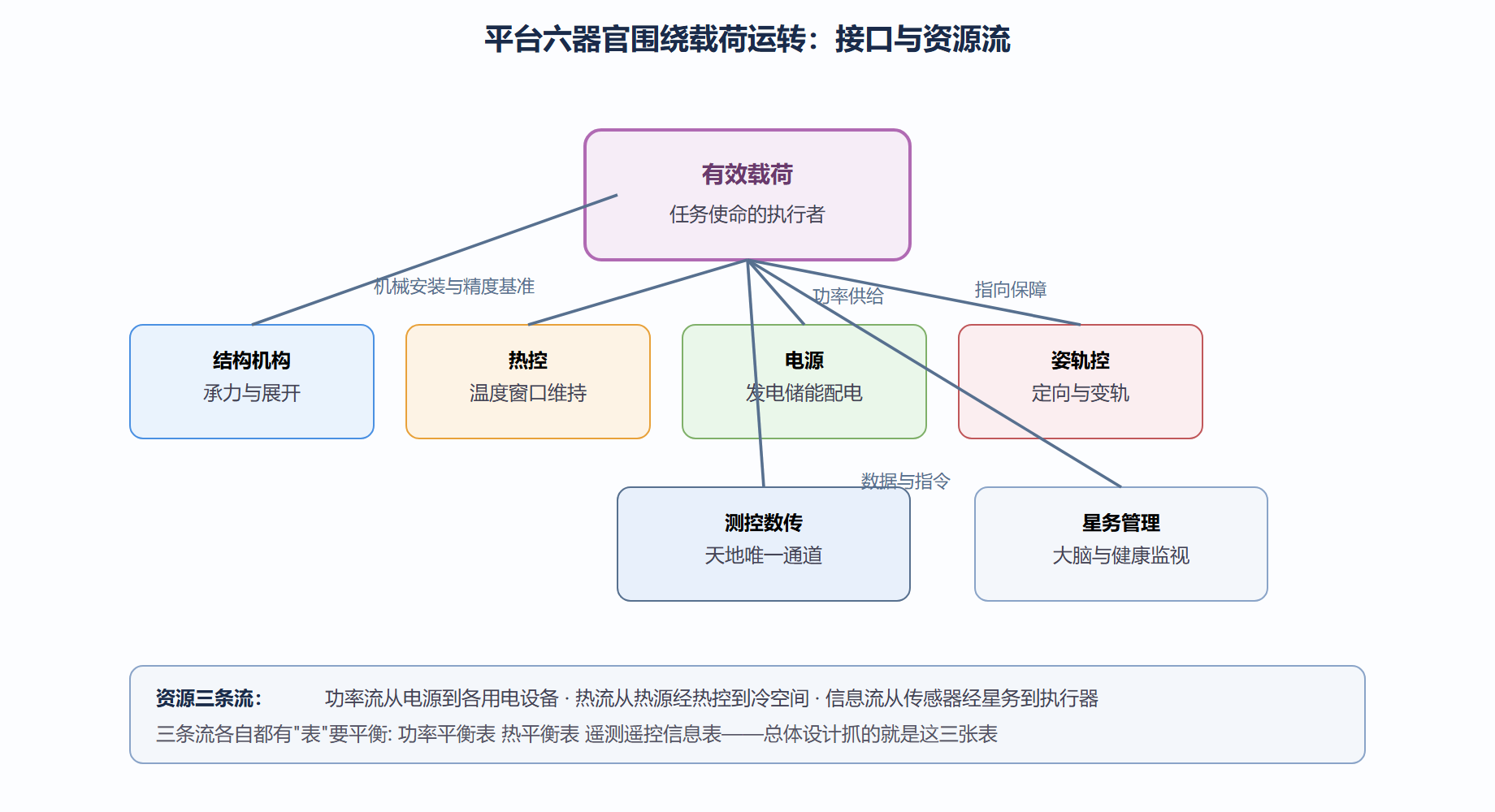

图：航天器平台六大分系统与载荷的关系

分系统的接口生态

分系统不是六个独立盒子，而是靠接口咬合的齿轮组。电气接口规定电压等级与连接器；数据接口规定总线协议与优先级；热接口规定互相传导多少热量；机械接口规定安装精度与刚度。接口文件（ICD）因此是型号研制的核心文档，接口的每次变更都要走更改控制流程——接口管理失败导致的返工，在航天史上能列一份长长的名单。

分系统可靠性策略也有共性：关键单机双机冷备或热备、总线双冗余、软件看门狗加在轨重注能力。这些具体手段的背后逻辑，正是下一节的主题——可靠性与冗余设计的完整方法论。

💡 建立一个"器官衰竭"视角看在轨故障：遥测异常先猜电源（电压波动是万恶之源），温度异常查热控（涂层老化与热管干涸是慢性病），姿态异常查轮子与敏感器（机械磨损与视场污染），通信中断最后查天线与功放。按器官排查，比盲目重启有效得多。

本节要点回顾

• 六大分系统：结构机构管骨与关节，热控管温度窗口，电源管三条电流段，姿轨控管指向与变轨，测控数传管天地通道，星务管大脑——围绕载荷形成器官生态。
• 热控两档手段：被动（涂层、隔热、热管）零风险优先，主动（加热、回路、百叶窗）精准兜底，配比是核心权衡。
• 电源看三张东西：功率平衡表、地影季循环次数、发射段电池孤岛。
• 姿控三层级：测量靠多敏感器组合，执行靠轮子加卸载手段，容错靠重构与降级。
• 接口即齿轮：电气、数据、热、机械四类接口文件是型号的宪法，变更必须受控。

六大器官齐了，但器官会衰亡、齿轮会卡死。下一节专门讨论那个令人不安却无法回避的问题：发射之后坏了怎么办——可靠性与冗余设计的全部智慧。
