4.3 可靠性与冗余设计

4.3 可靠性与冗余设计

本节摘要：可靠性量化为任务成功概率，串联结构让它天然脆弱，冗余设计是主要补救手段但自带代价与新失效模式。本节演算串联与并联可靠性，梳理冷备、热备、三模冗余的适用差异，走一遍故障模式分析流程，并用哈勃陀螺与伽利略天线两个案例说明"单点故障识别"为何是系统韧性的终极考题。

前两节搭好了平台，本节回答它的隐忧：无人维护的机器如何十五年不出致命故障。这一节的方法论后来外溢到核电、汽车与医疗器械，是航天工程对整个工业界最深的馈赠之一。

先算一笔冷酷的账

可靠性定义为规定条件下规定时间内完成规定功能的概率。它最反直觉的性质是串联衰减压单个设备可靠性尚可，串起来的系统会迅速垮掉。设每个设备可靠度为零点九九，十个串联，系统可靠度就是零点九九的十次方，约零点九零四——十份的"还不错"合起来只剩九成。设备数上百、每个九五折的系统，算出来是灾难。

串联与并联可靠性演算
串联（缺一不可）: R = R1 × R2 × ... × Rn
  例: 0.99^10 ≈ 0.904     0.95^100 ≈ 0.006

并联（一备一用, 双机热备）: R = 1 - (1-R1)(1-R2)
  例: 单机 0.99, 双机 → 1 - 0.0001 = 0.9999

三模冗余（表决器可靠为 1 的理想假设）:
  单机 0.99 → 三取二 ≈ 0.999702

工程含义:
  · 串联链的强度由最弱一环决定，长度本身就是敌人
  · 并联让可靠度从"九十九"跳到"四个九"，代价是质量、功耗、成本
  · 上述公式默认切换与表决环节完美，真实系统要为这两者另付可靠性税
​

这笔账决定了航天可靠性工程的两大动作：一是压缩串联链长度——能集成就集成，能省环节就省环节；二是在无法压缩的关键节点上加并联冗余。注意公式的隐含假设：切换开关与表决机构自身百分之百可靠，现实中它们恰恰是新的单点。冗余不是免费的保险，是重新分配失效概率的位置与模式。

冗余的形态学：冷备、热备与表决

冷备份是故障后断电切换到备份件，省功耗、备份件不被耗损，代价是需要故障检测加切换动作，切换过程有服务中断窗口，适合数传放大器、加热器这类允许短暂中断的设备。热备份是主备同时通电工作，切换零时延，代价是双份功耗与备份件同步老化，适合姿控计算机这类不允许中断的核心。三模冗余则是同一输入喂给三个通道，输出按多数表决——单个通道被辐射翻转出的错误会被立即否决，代价是三倍硬件加上表决器这个新单点。星务计算机与关键控制逻辑常用三模加纠错码的组合拳。

冗余设计的高阶形态是交叉备份与功能冗余：姿控的轮子坏一个，控制矩阵重新分配其余轮子的力矩（阿波罗与哈勃都用过轮子重构）；化学推力器坏一批，电推进顶上维持轨道。设计交叉备份时最容易犯的错误是"共因失效"——两台互为备份的设备用同批次芯片、同一电源母线、同一软件版本，一个共因事件（雷击式的单粒子暴、同一处代码缺陷）同时打穿主备。防共因是冗余设计的头号纪律：批次隔离、供电隔离、版本隔离，缺一不可。

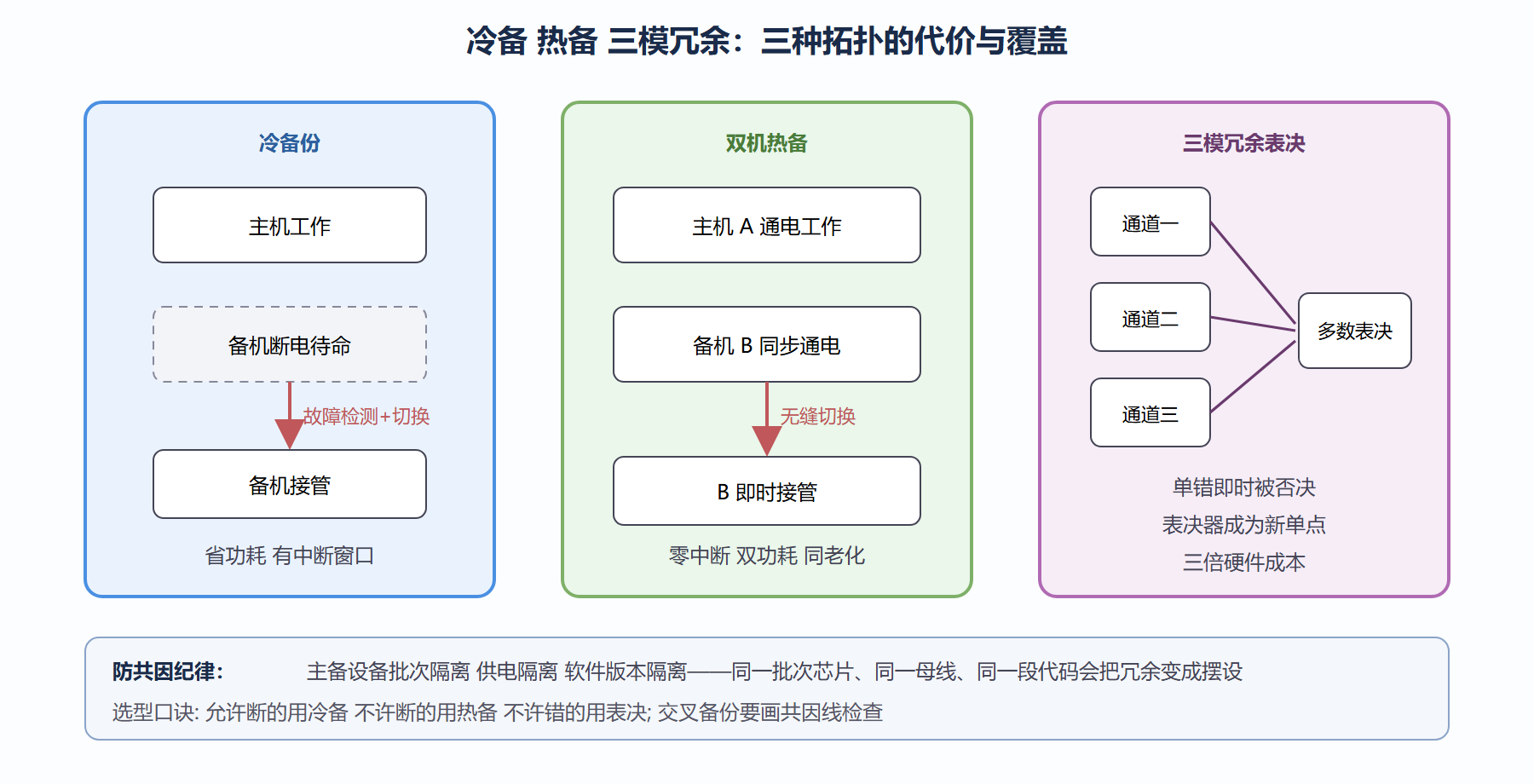

图：三种冗余拓扑与失效覆盖对比

故障模式分析：先想清楚会怎么坏

冗余加在哪里，不能靠拍脑袋，要靠系统的故障模式与影响分析。流程是自下而上的穷举：对每个功能单元列出所有可能的失效模式（开路、短路、卡死、漂移、软件跑飞），逐项分析其影响传播路径、检测手段与应对措施，最后按严重度与发生概率分级，对灾难性单点或加冗余、或重新设计、或证明其发生概率低到可接受。这套方法与自上而下的功能危险分析（从顶层功能倒推哪些故障会致命）配合使用，构成可靠性设计的完整闭环。

分析完成后产出可靠性框图、故障树与关键项目清单，它们贯穿研制全程：设计评审查单点、试验大纲覆盖关键项、在轨运行按故障预案演练。第九章讲项目管理时会看到，这套文件体系与评审制度如何咬合成"防止低级失误"的制度机器。

指标怎么落到器件：分配与筛选

从整星可靠度到每颗螺钉，中间还有两道工序。第一道是可靠性分配：任务总体要求十五年期可靠度零点八，就要按串联结构把指标逐级摊给分系统、单机、组件——寿命短摊的严，技术新摊的严，可维修或可降级的摊得松，分配结果就是各分系统的军令状。分配不是数学游戏，它强迫每个承制方在方案阶段就回答"我的零点九几从哪来"：靠成熟度、靠冗余、还是靠降额。

第二道是环境应力筛选。元器件装机前要做老化与筛选，把"婴儿死亡率"曲线的早期失效剔除在总装之前——这背后是著名的浴盆曲线：产品失效集中在早期与耗损期，中间是一段低平的偶然失效区。整机则按验收级与鉴定级两档做环境试验：鉴定级用比飞行环境更严酷的量级证明设计余量，验收级用真实量级剔除工艺缺陷。"试验要像飞行一样严，飞行才能像试验一样稳"——这句口号对应的具体做法，是把每一台单机的振动、热真空、电磁兼容试验记录做成可追溯的档案，出厂评审时逐项勾验。第九章的质量管理一节会回到这套档案制度。

两个课堂案例：哈勃与伽利略

哈勃空间望远镜的陀螺故事是冗余设计的教科书。哈勃用六只陀螺做三轴冗余（每轴两只），设计时认为万无一失；在轨数年后陀螺接二连三失效，一九九九年底一度只剩三只勉强维持，整望远镜被迫关闭进入安全模式待援——原因是陀螺内部的挠性轴承磨损这种共因机理，六只一起老化，冗余形同虚设。救援靠航天飞机更换新陀螺（第六章的出舱维修会再讲这个故事），教训则是：冗余数量挡不住共同失效机理，可靠性设计必须穿透到失效物理层面。后续航天器的陀螺换了技术路线并改进冗余管理，哈勃自己也在后续维修任务中换装了新体制陀螺。

伽利略木星探测器的天线事件则是另一个极端：高增益天线展开机构的三根支柱中一根卡死（销钉与润滑层在多年存储与飞行后失去间隙），天线只张开一部分，数传能力掉了几个数量级。工程团队的抢救堪称传奇——靠深空网升级接收能力、在轨反复开关温度循环"敲打"机构、用磁带机缓存加极限压缩，最终取回了七成左右的计划科学数据。但对设计者的教训朴素：凡是活动的、又是单点的，就是全系统最脆弱的地方。此后深空任务的天线展开普遍增加冗余激励与地面全程验证。

这两个案例连起来读，可靠性的要义就清楚了：第一，单点故障清单要年年更新，存储老化、共因机理这些"慢性杀手"最容易在设计冻结后被遗忘；第二，冗余挡不住所有坏法，软件、接口与切换逻辑自己是新故障源；第三，在轨抢救能力（预案、参数调整、软件上注）是最后的保险层——它便宜得惊人，却常被忽视为"软实力"。

⚠️ 可靠性工作的最大误区：把可靠性当成纸面指标，评审前补数据。真正的可靠性是设计出来的——单点清单在方案阶段就要逼出来，等到正样再想加备份，质量、布局、测试全都要推倒重来，没有一家型号的进度付得起这个代价。

本节要点回顾

• 串联残酷律：可靠度按连乘衰减，系统强度由最弱环节与链条长度共同决定，压缩串联链是第一选择。
• 冗余三形态：冷备省功耗有中断，热备零时延双耗损，三模表决抗瞬错但自带表决器单点。
• 防共因纪律：批次、供电、软件三隔离，是让冗余真正生效的前提。
• 分析方法闭环：故障模式分析自下而上穷举，功能危险分析自上而下定位，产出单点清单指导全周期。
• 案例启示：哈勃陀螺证明冗余挡不住共因老化，伽利略天线证明活动件加单点等于定时炸弹，在轨抢救是最后的软保险。

第四章收官。平台齐备、器官可靠，但一切机动与维持最终都指向同一个瓶颈——推进剂。第五章进入全册技术含量最高的演化现场：从化学燃烧的极限，到电推进的换道，再到试图跳出火箭方程的新概念。
