2.4 航空材料体系：从铝合金到复合材料

2.4 航空材料体系：从铝合金到复合材料

本节摘要：航空材料是一座分工明确的四强格局：铝合金扛机身机翼大面，钛合金守高温与高应力节点，超高强钢撑起起落架，复合材料以比强度优势在新型客机上拿下半壁机体。本节给出选材逻辑与波音 787、空客 A350 的占比实账。

材料清单背后的取舍

选材只有一条硬逻辑：比强度与比刚度——单位重量的强度与刚度，外加抗疲劳、耐腐蚀、耐温、工艺性与成本五张辅助牌。机体不像发动机要挨上千度高温，也不像起落架要扛极端冲击，不同部位的工况差异极大，所以从来没有"一种最好的航空材料"，只有"每个部位最合适的材料"。

铝合金是半个多世纪的机体基石。2024 铝合金韧性好、抗疲劳，惯用于蒙皮与下翼面（受拉一侧疲劳敏感）；7075 强度更高，常做梁缘条与框。它的优势在成熟：工艺、修理、成本全面可靠，密度 2.8 克每立方厘米上下。钛合金密度 4.5，强度重量比接近高强钢却耐热得多，且与碳纤维接触不发生电偶腐蚀，因此在发动机挂架、热区结构以及复材连接节点上不可替代——代价是贵，且加工困难。超高强钢（如 300M）密度 7.8 最高，但起落架要在不足一米的行程里吸干整机着陆动能，体积被压到极限，只能请出强度最高的钢。复合材料以碳纤维增强树脂为代表，密度约 1.6，比强度遥遥领先，且抗疲劳、不腐蚀、可整体成型，正面挑战着铝合金的大面积阵地。

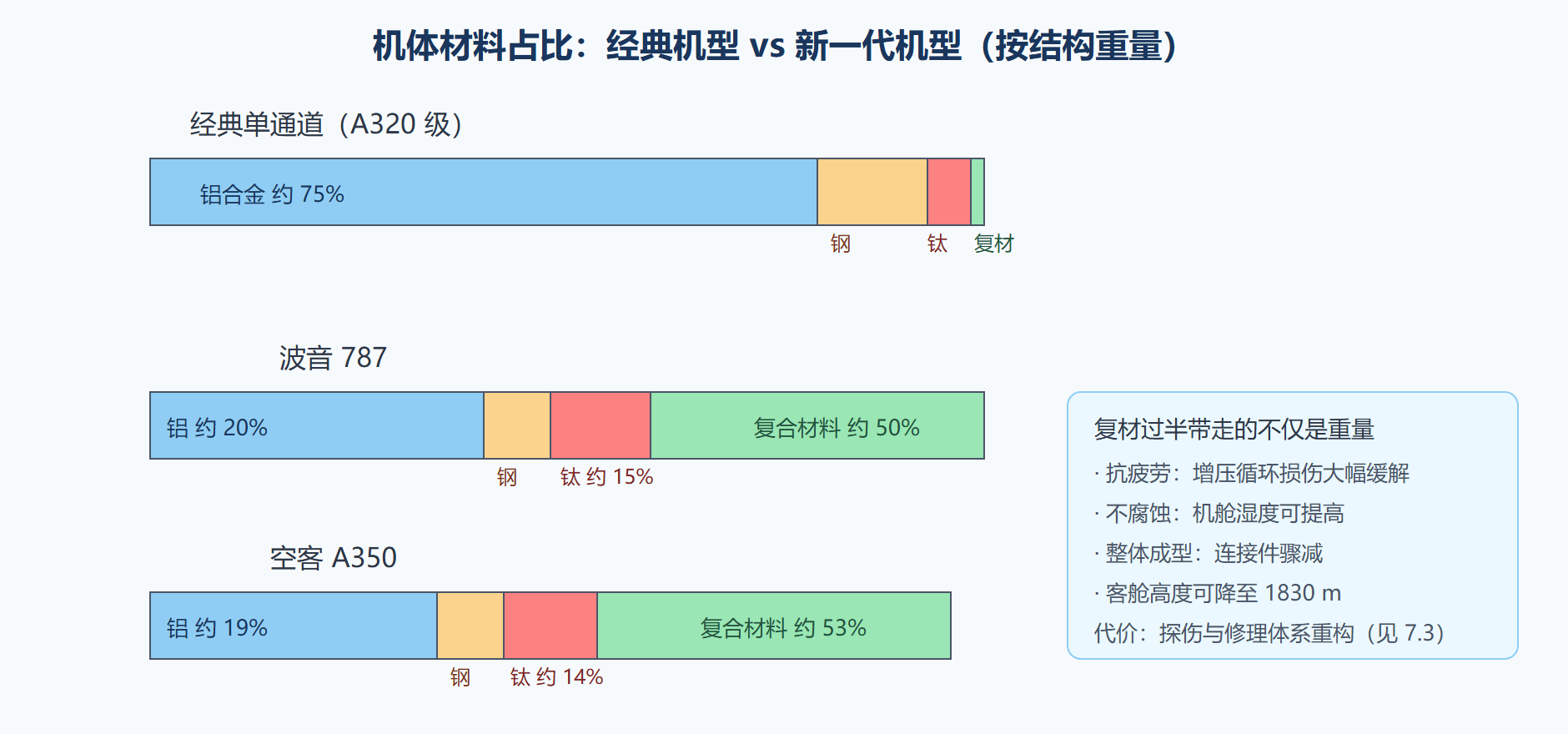

图：两代客机机体材料占比对比

复合材料的强项与软肋

碳纤维复合材料的性能由铺层设计决定：单向带沿受力方向铺，就能把强度用在刀刃上，这种"按需定向"的能力是各向同性金属给不了的。但它也有三条软肋。其一，冲击损伤隐蔽：表面看似无恙的蒙皮，内部分层可能已经削弱承力，所以复材结构对无损检测的依赖更深，审定时必须证明含目视勉强可见冲击损伤时仍能扛住使用载荷。其二，电偶腐蚀：碳与铝合金直接接触会形成电位差、把铝快速吃掉，连接处必须垫玻璃布隔离或改用钛紧固件。其三，导电与雷击：碳纤维导电性远不如铝，复材机翼要内置铜网为雷电流让路。

⚠️ 常见坑：把复合材料占比当成先进性竞赛的单一指标。787 复合材料约 50%、A350 约 53%，但发动机风扇叶片、起落架、大量接头仍是金属的天下——材料没有排行榜，只有岗位表。

数字放大镜：一公斤重量值多少钱

给选材的重量账定个价：对一家运营中型机队的航司，机体每减重一公斤，每年省下的燃油按机型与航线差异在数百元到上千元之间浮动，一架飞机三十年寿命期就是六位数。把这笔账乘上装机量，就能理解为什么制造商愿意为一公斤重量重开模具：材料升级的决策从来不是实验室说了算，而是被寿命数学推动的。顺带补上复材阵营的防雷账：雷击铜网的重量、专用修理设备的投资、检测人员的资质培训，都摊在"每公斤减重收益"的对立面——比强度赢的是性能表，全寿命成本表要两头一起算。

选材流程：五步走完一张材料单

把选材逻辑流程化，工程师的真实路径是五步。先列工况：温度区间、载荷谱、接触介质、寿命目标；再筛性能：按比强度与比刚度初选候选名单；三查兼容：与其他材料的接触腐蚀、与工艺的成形性、与检修体系的匹配；四算成本：原料、加工、装配、寿期维护四段一起算；最后留证据：把每一步的取舍写进选材报告，成为审定文档的一部分。复材占比的代际跃升，就是这套流程在几十年间一次次跑出来的结果——每次跑，边界条件都变了：油价变了、工艺变了、审定规则变了。

几个高频问题

问：复合材料机翼被冰雹砸了怎么办？

按报告与检测处理。冰雹属于"高能量冲击事件"，机组与地勤必须报告，维修方对报出的区域做超声扫描，依据分层尺寸对照允许损伤界限：小损伤打磨修补，超界区域换板或贴补片。复材的"沉默损伤"特性决定了它不能靠目视放行，报告制度是整条安全链的第一环。

问：钛合金这么好，为什么不用钛造整个机翼？

三个字：算不过账。钛的原料与加工成本是铝的数倍，切削速度慢、刀具损耗高，全钛机翼的制造成本能吞掉减重带来的全部燃油收益。钛的正确用法是"点穴"——热区、高应力接头、复材接口这些非钛不可的位置；大面积承力仍是铝与复材的天下。

问：机体材料还有回收的账吗？

正在变成硬账。铝合金回收体系成熟，拆解机体按合金牌号分选回炉已商业化；碳纤维复材的回收是难点，热固性树脂不熔不溶，热解回收的纤维性能打折，化学回收与热塑性复材是两条正在攻关的路。随着第一代复材宽体陆续进入退役年龄，这条账会越来越频繁地出现在选材表里。

追问一层：中间材料与新对手

铝合金阵营也没有原地踏步。铝锂合金往常规配方里掺进锂元素，密度再降几个百分点、刚度还涨，已在几代新机型的框与蒙皮上站稳脚跟；玻璃纤维铝层板（GLARE）把薄铝层与玻璃纤维层交替叠合，兼得金属的韧性与纤维的抗疲劳，A380 的上层机身段用的就是它。这些"混血"材料提示了一个事实：材料竞赛不是金属与复材的你死我活，而是每个部位寻找最划算的配比。

钛合金的阵地扩张同样值得记录。除了 2.4 节正文的热区与复材接口，起落架舱、襟翼滑轨、发动机挂架这些"又硬又嫌重"的部位，钛的比例逐代上抬；粉末冶金与增材制造把钛件的成本曲线往下压了一截，让过去舍不得用钛的地方也换上了钛。而复材阵营的下一个对手是热塑性复合材料：可焊接、可回收、成型周期短，正在验证机与研究项目里排队等待上位。材料清单的每一次改版，最终都会在 7.1 节的工艺线上找到回声。

本节要点回顾

• 选材主逻辑：比强度、比刚度优先，疲劳、腐蚀、耐温、工艺、成本五项辅助裁决。
• 四强分工：铝合金守大面积机体，钛合金守热区与复材节点，超高强钢守起落架，复材攻大面积承力壁板。
• 占比实账：经典单通道铝约 75%；787 复材约 50%、A350 约 53%，钛各占 14% 至 15%。
• 复材三软肋：隐蔽冲击损伤、与铝的电偶腐蚀、导电性不足需铜网防雷。
• 连回维修：材料换代重构了无损检测与修理体系，细节留给第七章。

身体与材料都已备齐。下一章给这副骨架装上心脏：从活塞到涡扇，四类动力装置的工作原理与适用边界。
