3.1 航空发动机分类与工作循环

3.1 航空发动机分类与工作循环

本节摘要：燃气涡轮发动机的一切建立在布雷顿循环之上：进气、压缩、燃烧、膨胀、排气五个站点的连续运转，把燃油化学能变成高速尾流动量。本节给出推力公式、五部件分工，以及涡扇区别于涡喷的那一个关键构造。

一、动力装置的家谱

航空动力装置分成两大支。一支是活塞式发动机：曲轴连杆带动螺旋桨，四冲程循环一块一块地烧油，本质与汽车发动机同源，只是功率密度与可靠性要求苛刻得多。另一支是燃气涡轮发动机：燃烧连续进行，高温燃气先推动涡轮再向后喷出，涡轮又反过来带动前端的压气机。涡轮这支再按"排出的能量往哪里去"细分：几乎全部喷出的是涡喷；大部分能量通过减速齿轮或双转子带动一个大风扇、产生一股低温大流量气流的是涡扇；能量全部交给减速器驱动螺旋桨的则是涡桨。涡桨与涡扇之间还有把螺旋桨短舱化的桨扇，放在 3.4 节再谈。

家谱背完后要立一条物理总纲：所有推进装置都在做同一件事——向后加速工质。推力来自动量变化率：推力 F ≈ 流量 ×（排气速度 - 飞行速度）。这条公式里埋着全章的伏笔：同样的推力，你可以"少量工质、大幅加速"，也可以"大量工质、轻微加速"，两种路线的油账完全不同。

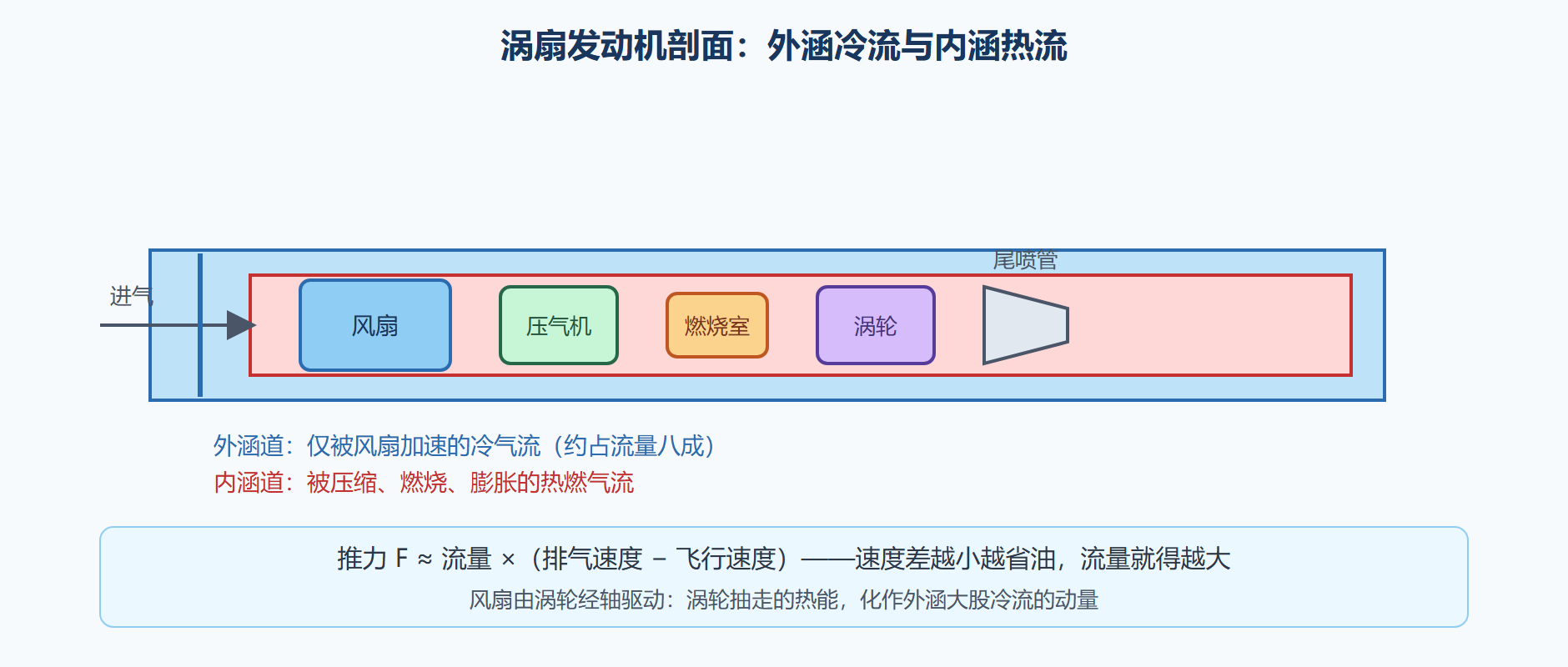

图：大涵道比涡扇发动机剖面与五部件

五个部件的接力

沿内涵走一趟。进气道把高速来流减速增压，为压气机提供均匀气流，超音速进气道还要负责吞掉激波。压气机逐级把气压抬高数十倍——现代大涵道比涡扇的总增压比已超过 50，意味着出口空气被压到原体积的五十分之一。燃烧室把煤油喷进高压气流连续燃烧，温度推到 1500 至 1700 摄氏度，比叶片合金的熔点还高，靠内冷却膜与单晶叶片硬扛。涡轮被高温燃气吹转，通过传动轴把功率倒灌给压气机与风扇，自己却在炼狱里工作。尾喷管让燃气继续膨胀加速，最后成股喷出。

涡扇与涡喷的分界在风扇那一站：涡喷的全部流量都走内涵，排气又快又烫，动量集中在少量工质上；涡扇让风扇先"粗加工"一大股外涵冷流，这股气流只被轻微加速，却贡献了现代涡扇八成上下的推力。同样是"向后扔东西"，涡扇扔的是一大把轻抛的空气——这正是 3.3 节推进效率的几何起点。

循环的两种前世

活塞与燃气涡轮虽然都在烧油，热力循环却不同源。活塞机走奥托循环：间歇燃烧、定容加热，靠曲轴把往复运动转成旋转；单机功率做到三四百马力已属大个头，且马力随高度稀薄空气迅速缩水，通常要装废气涡轮增压器续命。燃气涡轮走布雷顿循环：连续燃烧、定压加热，没有往复件，功率密度高出一个数量级，转速每分钟上万。一个像力气大的短跑选手，一个像耐力型长跑选手——选谁上场，取决于任务的赛程。

💡 关键直觉：推力公式的两个变量里，航空公司真正付费的对象是"流量 × 速度差"的乘积，而不是速度差本身。理解了这一点，涵道比竞赛、齿轮传动、开式转子这些新名词就全部有了坐标。

数字放大镜：在翼时间与短舱的账

发动机是"会呼吸的资产"：干线发动机的在翼时间以年计，两次进厂大修之间靠状态监控续命，提前拆发一次的成本以百万计——所以 3.3 节的效率账在运营端还有一本"拆发账"，性能衰退到什么程度拆发最划算，是航司机务部的日常决策。另一笔几何账记在短舱上：风扇直径每加粗一圈，短舱迎风面积与阻力、起落架高度、机翼离地间隙全部联动重算——3.2 节说涵道比是折中旋钮，这一节补上折中的另一半：省下的油要用几何来付账。

边界与误区：推力越大未必越先进

对照发动机时最容易掉进的坑，是拿台架最大推力排座次。大推力可以靠加大风扇直径硬堆出来，真正分代的是三个效率参数：总增压比、涡轮前温度、涵道比。两台推力相同的发动机，这三项可能差出一整代——对应巡航油耗差出一成半成。所以发动机铭牌上值得记住的从来不是推力峰值，而是巡航耗油率与排放噪声等级；这也是 3.3 节两本账比推力数字更值得背的原因。

几个高频问题

问：推力是在台架上测出来的还是算出来的？

台架测的是静止推力，飞机手册要的是不同高度速度下的净推力，两者靠性能换算连接。台架数据打底，再用进气冲压、喷管压比与引气修正算出各飞行状态的净推力，最后由飞行试验标定。所以发动机手册里的推力表，是测量与计算交替接力出来的曲线族。

问：客舱引气会不会明显"偷走"推力？

会，引气就是从压气机抽功率。现代机型的应对是让大涵道比涡扇的低压压气机供气，或干脆改用电驱动空调（新一代机型逐步去引气化），把引气损失降到巡航推力的百分之零点几。引气量看似不大，高原高温起飞时每一分推力都要计较，这也是性能表里引气修正存在的理由。

问：涡喷时代的客机为什么弃得那么快？

油耗与噪声双杀。涵道比 1 附近的涡喷在亚声速巡航的推进效率先天不足，油耗比第一代涡扇高出两成以上；喷流高速带来的噪声更是直接撞上机场噪音限制。涡喷的亚声速民航生态位，在 707 末代机型换装涡扇的那一刻就注定了终结。

追问一层：站位编号、反推与涡轴

发动机圈有个通用暗语叫站位编号：0 站是进气道唇口，数字沿流向递增，压气机出口、涡轮出口各有标号。性能工程师讨论部件效率时全用站位说话——"2.5 站引气"指的是高压压气机中间级，这句话外界听着像密码，实则只是给气流沿途的每个检查点编了号。客舱增压与机翼防冰的引气也从这些站位取，发动机因此不只是推进装置，还是整机的气源与热源。

反推装置值得一笔：落地后，导流叶栅把风扇出口气流折向前方，用"向前喷"抵消滑跑动能。反推贡献的减速量在干跑道上不及刹车，但湿滑跑道上它是刹车之外最可靠的减速来源——这也是 5.3 节着陆账里的常客。涡轮风扇的家族里还有一位成员涡轴发动机：核心机不变，功率几乎全部经减速器输出给旋翼轴，直升机的心脏就是它；它与涡桨的区别只在功率的去向——一个驱动旋翼，一个驱动螺旋桨。

本节要点回顾

• 两大分支：活塞机间歇燃烧走奥托循环，燃气涡轮连续燃烧走布雷顿循环。
• 推力公式：F ≈ 流量 × 速度差，是全章选型与效率讨论的总纲。
• 五部件接力：进气道减速、压气机增压逾五十倍、燃烧室 1500 度以上、涡轮倒灌功率、尾喷管膨胀。
• 涡扇的分界：外涵冷流占流量大头、贡献约八成推力，把动量摊到大质量工质上。
• 功率密度：燃气涡轮没有往复件，单机功率与高空性能远超活塞机。

下一节把家谱里的四类发动机摆上同一张对照表，看它们各守哪段速度与任务区间。
