本节摘要：座舱在四十年间经历两轮换代：机电仪表让位于 CRT 与液晶大屏，彼此孤立的联邦式黑盒让位于综合模块化架构。本节沿这条演进线讲清玻璃座舱的显示逻辑与航电架构的算账方式。

从仪表到屏幕

走进上世纪七十年代的客机驾驶舱，你会面对上百块机电仪表：每块表一个指针、一条气路或电路，飞行工程师坐在右侧专职看管仪表与油门。信息按"一种参数一块表"的原则铺开，总信息量一大，仪表板就变成一面墙。第一轮换代由显示技术驱动：CRT 屏幕先试水，液晶随后接管，主飞行显示（PFD）把姿态、速度、高度、航向集中进飞行员正前方的主屏，导航显示（ND）把航图、计划航路与气象雷达叠加呈现，发动机参数则由 EICAS/ECAM 统一在中央屏告警。驾驶舱从一面墙缩成几块屏，飞行工程师岗位随之消失——1982 年前后交付的波音 757/767 是最早以双人为机组配置审定的新机型之一。

屏幕化不只是省地方。机电仪表每个都自带误差与故障模式，屏幕把传感器信号集中处理、统一校准，还能按飞行阶段重组信息：起飞时显示起飞构型检查，进近时显示下滑道偏差，故障时自动翻出检查单。信息的"按需重组"，是玻璃座舱相对仪表墙真正的代差。

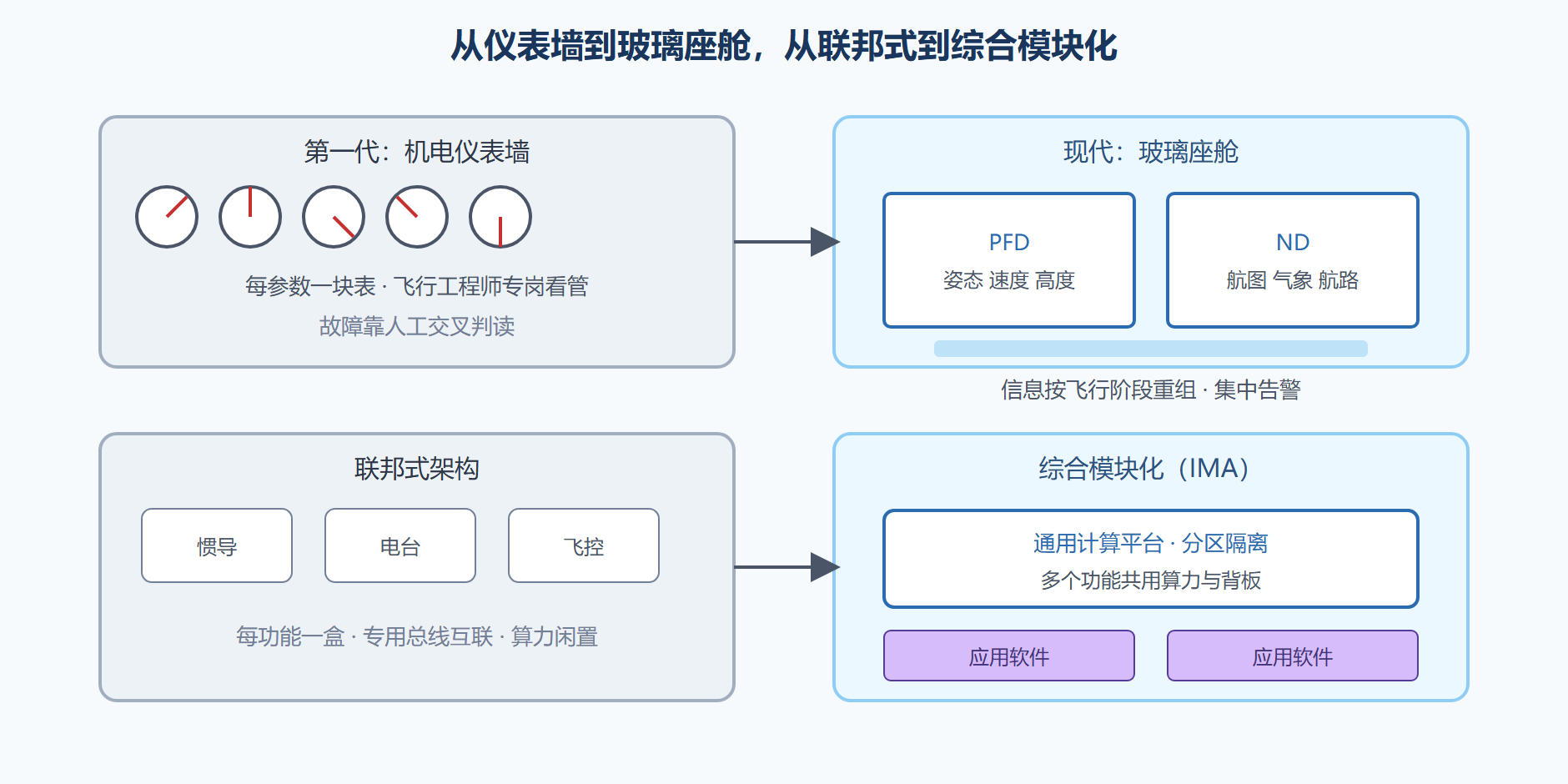

图：座舱与航电架构的两轮换代

第二轮换代：架构的账本

屏幕解决的是呈现，第二轮换代解决的是计算架构。老式联邦式架构里，每个功能配一个专用黑盒：惯导一盒、电台一盒、飞控一盒，彼此用专用总线互联。它的好处是故障隔离干净，坏处是算力与重量浪费——每个盒子都要按自身最重工况配硬件，绝大多数时间在闲置。综合模块化架构（IMA）反其道而行：一组通用计算平台按"分区"隔离出安全域，多个功能以应用软件的形式共享同一套硬件与背板网络（如 ARINC 664，行话 AFDX 的交换式以太网）。波音 787 与空客 A380 把这套思路推到主流：机柜数量、线缆重量、跨功能的共享信息能力全面占优。代价是审定复杂度上升——多个功能住进同一台机器，隔离与分区的证明成为审定文档里最厚的章节，这道题留给第六章。

💡 关键直觉：航电换代的方向始终是"从专用走向共享"——仪表共享屏幕，功能共享算力，传感器共享数据。每一次共享都以更严的隔离证明为代价，安全与经济这对老对手在架构层面继续过招。

数字放大镜：三代座舱的硬指标

给两轮换代补一组硬指标。机组规模：从 747 经典型的三人制（含飞行工程师）到今天全系双人制，驾驶舱值勤人数减掉三分之一。仪表数量：仪表墙时代一块仪表一个参数，玻璃座舱一块屏集成几十个参数可调阅。总线带宽：从 ARINC 429 的十万比特级点到点链路，到 AFDX 的百兆比特级交换网络，带宽涨了三个量级——带宽才是综合模块化的硬前提，没有它，"多功能共享一台机器"只是愿望。看懂这三个数字的跨代，比记住任何架构名词都直观。

案例现场：一次双屏同故障的处置

某航班巡航中两块显示组件先后黑屏，自动冗余把关键信息重组到剩余屏幕与备用仪表上，机组按检查单逐项确认后继续飞行、落地更换组件。事后调查发现故障源是同一批号的电源模块——这套处置之所以从容，靠的是三件事：信息自动重组逻辑、备用仪表的独立供电、以及机组对降级显示的肌肉记忆。座舱设计的成功，不是永远不坏，而是坏的时候机组的手不需要离开流程。

几个高频问题

问：屏幕全部失效飞行员看什么？

座舱显示按失效规模分级备份：单块屏幕故障，信息自动重组到相邻显示；更深的故障还有独立的备用仪表——一枚小型集成备份仪表，自带电池与姿态陀螺，只显示姿态、高度、空速三样保命信息。它的存在就是审定的态度：最坏情形下，机组不能变成瞎子。

问：为什么告警要用语音喊出来？

视觉通道在高压时是最拥挤的信道，机组可能正盯着姿态仪或窗外。语音告警（"SINK RATE""PULL UP"）直接征用听觉通道，突破注意力封锁——这一条同样来自事故链：多起可控撞地事故中，告警灯其实亮了，只是没人抬头看。

问：IMA 把功能塞进同一台机器，一个软件 bug 会不会全机瘫痪？

分区隔离就是为这个问题设计的：每个功能运行在独立的分区里，时间窗、内存空间、接口通道全部硬隔离，一个分区崩溃不影响其余分区的调度；关键功能还会跨机柜冗余。这套机制的证明成本确实高昂（4.4 节提过），但它换来的是算力共享与故障隔离的兼得。

追问一层：总线、告警与抬头显示

联邦式黑盒之间靠 ARINC 429 总线对话：单向广播、点对点接线，可靠但线束庞大；IMA 时代换装 ARINC 664（行话 AFDX），交换式以太网按带宽预留保证实时性，一根网络同时承载几十个功能的数据流。从 429 到 664 的迁移，是"从专用电话线到小区宽带"式的架构革命，线缆减重以吨计——这个数字对 5.4 节的成本账同样是贡献项。

告警的优先级是一门学问：现代座舱把系统故障分成警示、告诫、提示三级，红色警示要求立即动作，琥珀色告诫允许稍后处置，ECAM/检查单系统会按等级自动排序并引导动作。这条规则的由来仍是事故教训——早期座舱故障同时亮起几十盏灯，机组在真正致命的那盏上分了心。抬头显示（HUD）是玻璃座舱的最新一层：把速度、姿态、下滑道直接投到风挡外的真实视场，低能见度进近时飞行员不用低头对表，接力了 4.5 节 ILS 的最后几十米。787 一代座舱甚至用上了大尺寸触摸屏与电子检查单，机长席位第一次接近"信息工位"的形态。

本节要点回顾

• 第一轮换代：机电仪表墙到 PFD/ND 玻璃座舱，信息按阶段重组，飞行工程师岗位消失。
• 集中告警：EICAS/ECAM 统一管理发动机与系统信息，故障自动带出检查单。
• 第二轮换代：联邦式黑盒到综合模块化架构，通用算力加分区隔离加 AFDX 网络。
• 架构收益：机柜、线缆、重量与闲置算力全面压缩，跨功能数据共享变容易。
• 架构代价：审定中的分区隔离证明成为新的复杂度高地。

下一节走出座舱看外围：导航、通信、监视三大功能与机载辅助系统，如何让飞机知道自己、让别人也知道。
