2.1 粒子数反转与增益介质

2.1 粒子数反转与增益介质

本节摘要：反转是布局分布对热平衡的系统性偏离：N₂ > N₁（按简并度归一后）。反转密度 ΔN 乘以受激辐射截面 σ 得到小信号增益系数 g₀，介质由此从"吸收体"翻转为"放大器"。本节用玻尔兹曼分布算清反转有多难，再用截面数字（红宝石 2.5×10⁻²⁰ cm² 对 Nd:YAG 2.8×10⁻¹⁹ cm²）说明为什么不同介质的增益相差一个数量级。

第 1 章留下的死结在此解开。先算清"不干预时有多绝望"，再看泵浦如何翻盘，最后把翻盘结果翻译成增益系数——它是连接微观能级与宏观激光器的第一座桥。

热平衡有多绝望：一笔玻尔兹曼的账

室温 T = 300 K，kT ≈ 4.14×10⁻²¹ eV ≈ 208 cm⁻¹。取一条典型激光跃迁 ΔE ≈ 1.8 eV（对应 λ ≈ 690 nm，红宝石的波段），热平衡布居比为

N₂/N₁ = e^(−ΔE/kT) = e^(−1.8/0.0259) ≈ e^(−69.5) ≈ 6×10⁻³¹

每平方米基态粒子铺满 10¹⁹ 个时，上能级平均还摊不到一个。更直观的说法：让上能级比下能级多，相当于把全城的人从一楼搬到二楼——不是搬几个，是搬过半（三能级情形）。这就是为什么"反转"在热力学上是个非平衡态，必须持续输入能量去维持；泵浦一撤，玻尔兹曼分布几分钟内把秩序恢复原样，激光立即熄灭。

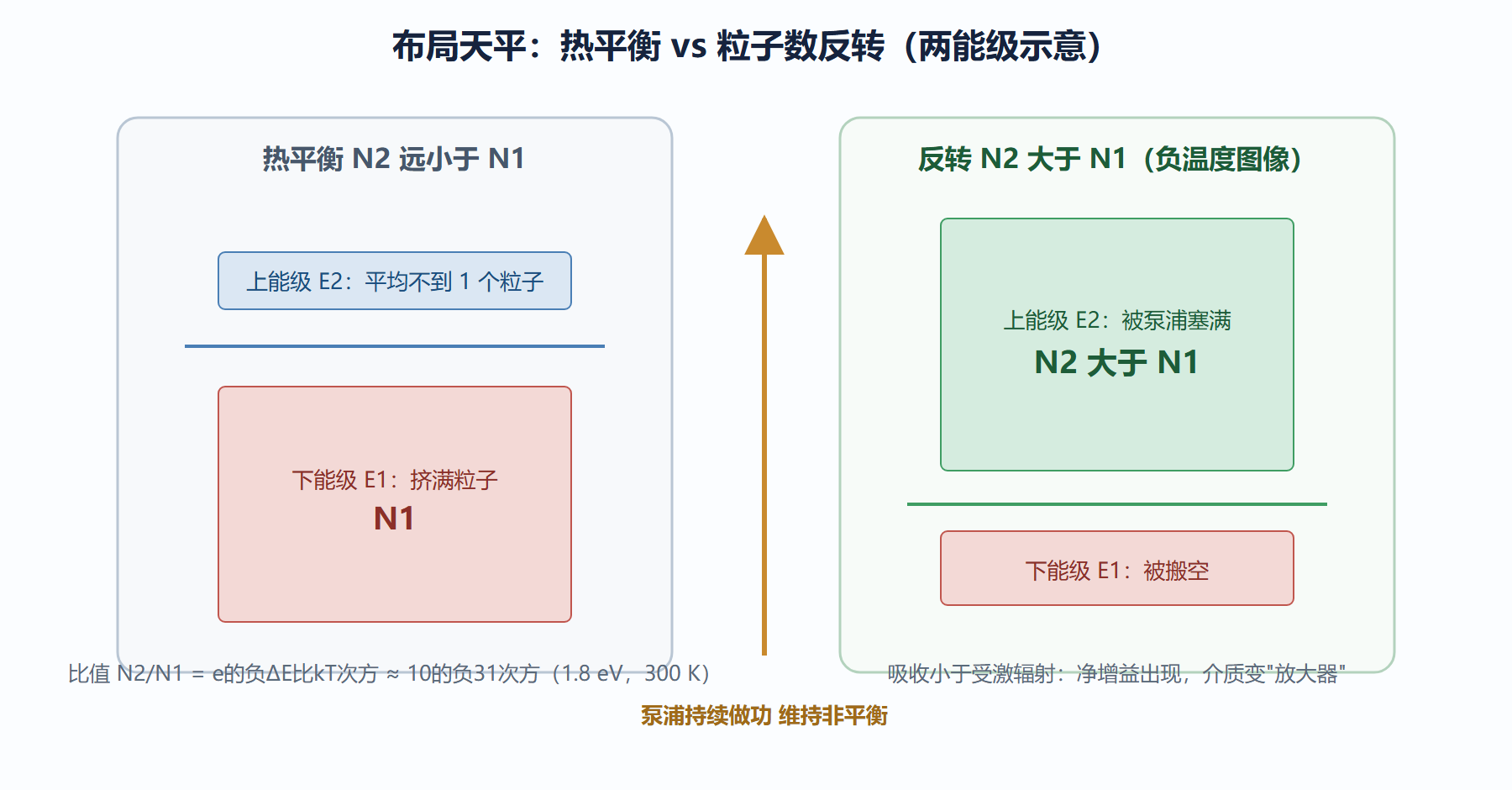

图：热平衡与粒子数反转的布局对比

反转的严格定义与负温度图像

考虑简并度 g₁、g₂，反转条件写成归一化形式 ΔN = N₂ − (g₂/g₁)N₁ > 0。把玻尔兹曼式 N₂/N₁ = (g₂/g₁)e^(−ΔE/kT) 反过来看，ΔN > 0 等价于"有效温度为负"——这不是玄学，只是说该分布无法用任何正温度的玻尔兹曼曲线描述，它是被泵浦强行"掰"出来的非平衡分布。负温度比任何正温度都"热"：能量会自发从反转体系流向光场，这正是增益的统计力学本质。

反转是动态的：泵浦速率 W_p 把粒子推上高能级，自发辐射与受激辐射把它拉下来，稳态 ΔN 是三股流的平衡点。三能级系统的尴尬在下能级：若激光下能级就是基态，则 N₁ 被动地巨大，要 ΔN > 0 必须让 N₂ 超过（总量的一半减去一点）——泵浦功率先要"填坑"再谈增益。四能级系统把激光下能级抬离基态一个 E₃ ≫ kT，N₁ ≈ 0，ΔN ≈ N₂，泵浦功率全部变成有效反转。这笔账 2.2 节细算。

从反转密度到增益系数：截面登场

光穿过反转介质走 dz，光子数因受激辐射而增长 dI = σ·ΔN·I·dz，写成增益系数形式：

g₀ = σ · ΔN （小信号增益，单位 1/m）

σ 是受激辐射截面（单位 m² 或 cm²），物理图像是"一个上能级粒子对匹配光子的捕获面积"，由介质决定、与频率有关（线形函数加权）。几个基准数字必须记住：红宝石 694.3 nm 处 σ ≈ 2.5×10⁻²⁰ cm²；Nd:YAG 1064 nm 处 σ ≈ 2.8×10⁻¹⁹ cm²，高出十倍；Nd:YVO₄ ≈ 1.6×10⁻¹⁸ cm² 附近；He-Ne 的 632.8 nm 有效截面约 3×10⁻¹³ cm²（低气压下线宽极窄，按线心算截面反而大，但总增益受激发体积限制）。截面直接决定单位长度能榨出多少增益，也决定阈值高低——第 3 章家族对照表里它是最硬的一列。

介质内除增益外还有损耗：杂质吸收、散射、衍射。净增益 g = g₀ − α_i。能不能起振由往返一次的净增益决定，这就是 2.4 节的阈值条件；而增益不是无限的——光强增大时受激辐射加速消耗 ΔN，增益随光强饱和（g = g₀/(1+I/I_sat)），饱和光强 I_sat = hν/(στ) 又是一个由介质参数决定的关键量。增益饱和是激光器能输出稳定功率（而不是功率失控爆炸）的自动刹车，也是第 5 章烧孔效应的动力学根源。

数字实例：一段晶体的单程增益

取典型二极管泵浦 Nd:YAG：反转密度 ΔN = 2×10¹⁷ cm⁻³，σ = 2.8×10⁻¹⁹ cm²，则 g₀ = 5.6×10⁻² cm⁻¹ ≈ 5.6 %/cm。10 cm 长的棒单程增益 exp(0.56) ≈ 1.75，即一次穿越光强增 75%。对比 He-Ne：增益约 0.5 %/m，1 m 管子单程仅增 0.5%——所以 He-Ne 必须用高反射率（R₁ ≈ 99.9%，R₂ ≈ 98~99%）的腔才能凑出足够往返增益，而 Nd:YAG 可以容忍 10% 级的输出耦合。增益数量级决定腔镜设计，这是贯穿后面所有器件的通则。

两道完整算例：增益账要会自己算

算例一：He-Ne 的增益从哪来。 氖原子上能级 3s₂ 粒子密度约 10⁹ cm⁻³（放电管内），受激辐射截面取 3×10⁻¹³ cm²（线心，自然线宽约 20 MHz 加权后），小信号增益 g₀ = σΔN ≈ 3×10⁻⁴ cm⁻¹ = 3%/m——与实测 0.5%1%/m 同量级（差异来自线心截面取值与线形细节）。这个数字解释了 He-Ne 的一切腔设计：增益只有每米百分之几，输出镜透射必须压到 12%，任何一片污染镜片（额外损耗 0.5%）都能把器件推向阈值以下——He-Ne 的"娇气"不是品质问题，是增益预算薄到没有容错。

算例二：饱和光强决定"能吃多少泵浦"。 Nd:YAG：σ = 2.8×10⁻¹⁹ cm²，τ_f = 230 μs，hν = 1.87×10⁻¹⁹ J，则 I_sat = hν/(στ) = 1.87×10⁻¹⁹/(2.8×10⁻²³ × 2.3×10⁻⁴) ≈ 2.9×10³ W/cm²。工作点通常设计在 2~4 倍 I_sat：再往上泵，反转不涨只产热。对比钛宝石：τ ≈ 3 μs（寿命短百倍），σ ≈ 4×10⁻¹⁹ cm²，I_sat 高两个量级——所以钛宝石激光器必须用强聚焦泵浦（数十瓦），而 Nd:YAG 温和泵浦即可。I_sat 是"这个介质要喂多猛"的定量答案，选泵源前必算。

FAQ：三个常见问题

问：反转必须发生在激光跃迁的两个能级之间吗？ 是。增益只看激光跃迁自身的上下能级布居，泵浦跃迁再"反转"也无济于事——泵浦是把粒子运上去的电梯，增益只认发光的那对楼层。所以读一张能级图，先标出"泵浦在哪两层之间、激光在哪两层之间"，这是判断器件设计的第一步。

问：为什么固体介质用"截面"而气体常用"增益系数"描述？ 习惯使然，物理可换算：g₀ = σΔN 中，固体掺杂浓度可控且均一，厂家给 σ 与掺杂浓度；气体放电的粒子密度随电流变化剧烈，直接给小信号增益（每米百分比）更实用。两者是同一参数的两种打包方式，比较器件时记得先统一。

问：增益高就一定好吗？ 不。增益过高（如半导体结、染料）伴随超辐射与寄生振荡风险，模式控制反而困难；低增益介质（He-Ne）模式纯净、线宽窄。增益预算与模式纯净度的权衡，是 2.3 节稳定腔/非稳腔对照的又一层注脚。

本节要点回顾

• 热平衡布居比 e^(−ΔE/kT) 在光频段约 10⁻³⁰，反转是必须持续泵浦维持的非平衡态；
• 反转的严格条件 ΔN = N₂ − (g₂/g₁)N₁ > 0，对应"负温度"图像，能量自发流向光场；
• 小信号增益 g₀ = σΔN：红宝石截面 2.5×10⁻²⁰ cm²，Nd:YAG 2.8×10⁻¹⁹ cm²，相差十倍决定阈值与腔镜设计差异；
• 增益饱和 g = g₀/(1+I/I_sat) 是功率自稳的刹车，也是模式竞争的根源，饱和光强 I_sat = hν/(στ)。
