2.2 三能级vs四能级：阈值与效率的分野

2.2 三能级vs四能级：阈值与效率的分野

本节摘要：三能级与四能级系统共享同一种泵浦逻辑（先到高能级再弛豫到亚稳上能级），唯一差别是激光下能级的位置——贴着基态还是悬在基态上方。就这一格之差，阈值粒子分数从"过半"降到"万分之一"，红宝石与 Nd:YAG 的命运由此分岔。本节给出两种系统的完整能级账、阈值对照与选型判据。

如果说"自发 vs 受激"是全册的总对照，"三能级 vs 四能级"就是它在器件层的第一次落地。两类系统的历史几乎同名：梅曼 1960 年的红宝石是三能级，同年年底贾万（Javan）的 He-Ne 是四能级结构——两年之内，两条路线都交出了器件，但此后六十年的固态激光器设计几乎一边倒地选了四能级逻辑。为什么？本节算三笔账。

两种系统的能级图与循环路径

三能级系统：泵浦把粒子从基态能级 1 抽到高能级 3，粒子以皮秒到纳秒的寿命（非辐射弛豫）快速跌落到亚稳能级 2，激光就发生在 2→1 之间。麻烦在于能级 1 就是基态：稳态下要让 ΔN > 0，必须有超过一半的基态粒子被搬走。定义阈值分数 β_c（上能级占全部粒子的比例），三能级要求 β_c > 1/2。

四能级系统：多出的能级 4（其实就是把三能级系统的"激光下能级"从基态挪开、另立门户）位于基态上方 E₄ ≫ kT。激光仍走 2→4 跃迁，粒子从 4 快速非辐射跌回基态 1。只要 E₄/kT 足够大，能级 4 的热布居可以忽略（Nd:YAG：E₄ ≈ 2111 cm⁻¹，e^(−2111/208) ≈ 4×10⁻⁵），下能级"天生空着"，阈值分数骤降。

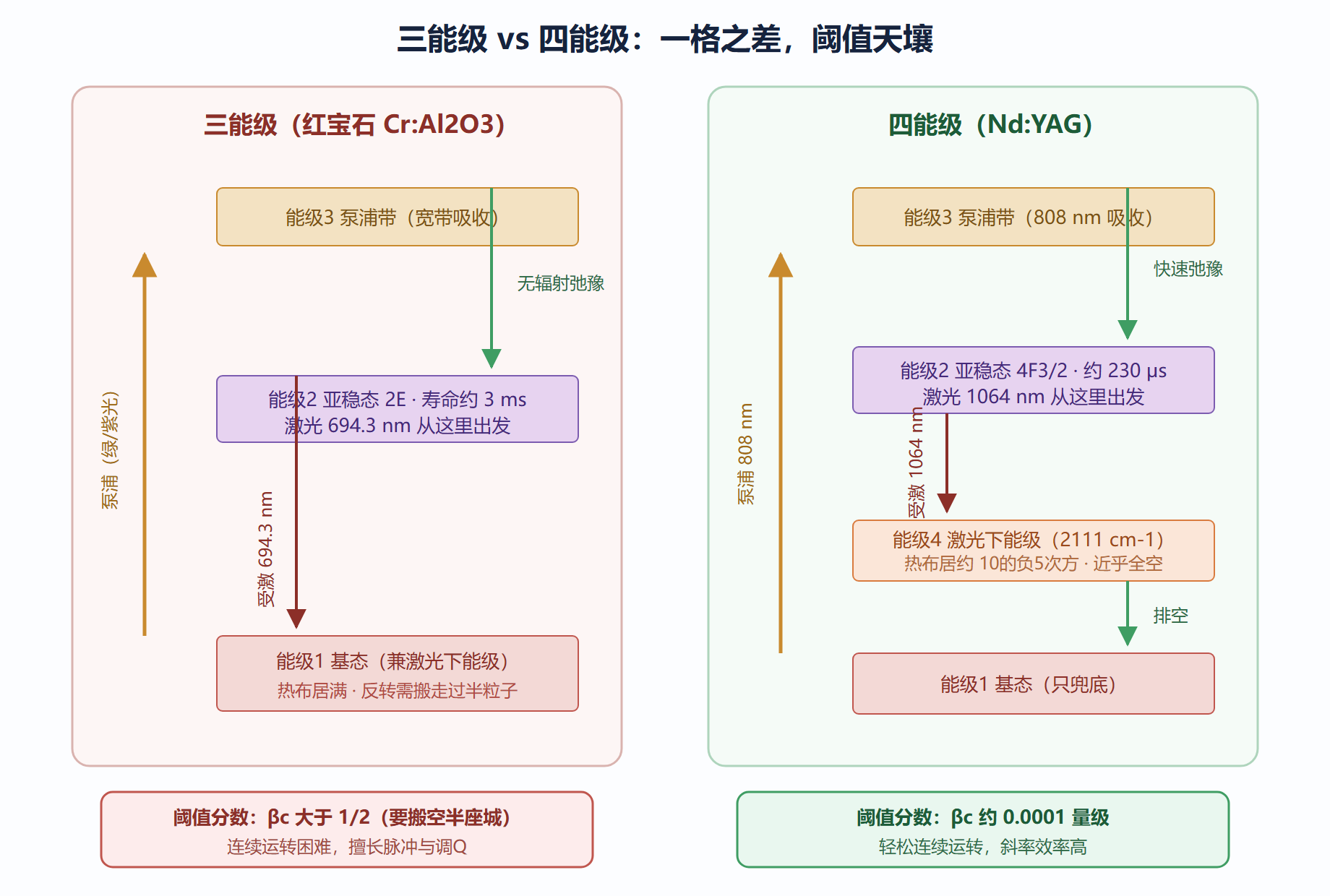

图：三能级与四能级系统对照

三笔账：阈值、功率利用率、热负荷

第一笔：阈值泵浦功率。 三能级阈值条件 β_c > 1/2 意味着泵浦必须先把 N/2 个粒子搬上亚稳能级。红宝石 N ≈ 2×10¹⁹ cm⁻³，需搬约 10¹⁹ cm⁻³；即使荧光寿命 3 ms 给足缓冲，稳态泵浦速率也要 3×10²¹ cm⁻³s⁻¹ 量级——换算成氙灯功率就是千瓦级输入，且这还只是"到门槛"，没算输出。四能级的 β_c 只需补上腔内光子消耗的少量反转，典型二极管泵浦 Nd:YAG 阈值低于 100 mW。五个数量级的差距，直接决定了红宝石做连续器件近乎绝望、而商用连续 Nd:YAG 满地都是。

第二笔：功率利用率。 三能级系统的量子亏损 = E_pump − E_laser（红宝石：泵浦绿光 550 nm ≈ 2.25 eV，输出 694.3 nm ≈ 1.79 eV，量子效率理论上限约 79%——但这只是稳态后段；把"填坑阶段"的无效泵浦摊进去，实际能量效率只有百分之几）。四能级 Nd:YAG：808 nm 泵浦到 1064 nm 输出，量子亏损约 24%，灯泵斜率效率 2~4%，二极管泵浦斜率效率可超 50%。同样的输入，产出的差距由能级设计预先注定。

第三笔：热负荷。 量子亏损变成晶格振动（热）。红宝石量子亏损大、阈值高，"填坑期"的泵浦几乎全部变热，热透镜与双折射严重；Nd:YAG 量子亏损小，热管理压力低一个量级。热负荷是连续高功率路线的拦路虎——第 6 章（泵浦与热管理）会回来收拾它。

判据与反例：什么时候三能级反而香

选型判据一句话：要连续、要高效率、要低阈值，选四能级逻辑；要巨脉冲储能、介质便宜耐用，三能级仍有位置。红宝石的 3 ms 亚稳寿命至今无人能敌（Nd:YAG 只有 230 μs），作为调Q单脉冲激光器它曾在 1960-70 年代统治测距与全息；今天其席位被 Nd:YAG/Nd:玻璃与 Yb 系统取代，但物理逻辑没变——钛宝石（Ti:Sapphire）其实也是准三能级系统，靠强泵浦硬推反转，换来的是 650~1100 nm 的超宽带调谐与锁模性能，说明三能级逻辑在高性能超快光源里仍占一席。准三能级（Yb:YAG，1030 nm，下能级仅高于基态 612 cm⁻¹，热布居约 5%）是中间形态：室温下阈值偏高，所以高性能 Yb 系统常把晶体冷到零下或做成薄盘——能级设计的账，最终都算到温度控制头上。

⚠️ 易错点：三、四能级说的是"参与激光循环的最少能级数"，不是介质能级总数。He-Ne 氖原子有上百条能级，但 632.8 nm 这条线按四能级逻辑运转。另外"四能级阈值低"不是免费午餐——下能级排空需要额外一次非辐射弛豫，若排空不畅（浓度猝灭、温度升高），四能级会退化成准三能级，阈值飙升：这是高功率器件热退化的微观机制之一。

💡 记忆锚点：三能级是"拆东墙补西墙"——激光下能级就是基态，先搬空才有增益；四能级是"楼上楼下"——基态住一楼，激光在二三楼之间跑，一楼永远不挡道。

阈值分数自己推一遍：三行代数见分晓

两系统的差异可以用三行代数算到底，值得亲手过一遍。稳态下反转条件 ΔN > 0，令总粒子数 N = N₁ + N₂（忽略快速弛豫能级上的驻留），四能级系统激光下能级布居 N₁ ≈ 0（下能级排空速度极快、热布居可忽略），故 ΔN ≈ N₂，反转只需 N₂ > 阈值反转 ΔN_th——一个由腔损耗决定的、通常只占总粒子 10⁻³~10⁻⁴ 的小数。三能级系统下能级即基态：ΔN = N₂ − N₁ = N₂ − (N − N₂) = 2N₂ − N，ΔN > 0 要求 N₂ > N/2，且要补足腔损耗对应的 ΔN_th，即 N₂ > N/2 + ΔN_th/2。两式相除，阈值泵浦功率之比约 (N/2)/(ΔN_th)——代入红宝石 N = 2×10¹⁹ cm⁻³、Nd:YAG ΔN_th = 4×10¹⁷ cm⁻³，比值约 25 倍；再考虑红宝石截面小五倍、线宽更宽，实际器件的阈值灯功率差两到三个数量级。三行代数，两代器件。

这段推导还有个彩蛋：它同时解释了为什么红宝石必须低温才勉强连续——降温把基态上部的热布居"冻"空，等效于把三能级往四能级方向掰；1962 年的连续红宝石实验正是液氮冷却下做的。温度是能级设计的旋钮，这个主题在准三能级 Yb:YAG（制冷运转）与掺铒光纤（温度敏感阈值）里会反复出现。

FAQ：两个高频问题

问：既然四能级全面占优，为什么红宝石还第一个做成？ 历史选择的依据是"亚稳态寿命"而非"能级个数"：1950 年代人们对 Cr³⁺ 在刚玉中的荧光寿命（3 ms）与量子效率研究得最透，梅曼的判断是"先把光泵进去、存得住"比"能级结构优雅"更关键。四能级的 He-Ne 晚几个月跟上，靠的是气体放电的成熟——两条路线几乎同时成熟不是巧合，而是受激辐射验证的技术瓶颈（泵浦功率 + 亚稳态）在两个体系里同时被解开了。

问：钛宝石是几能级？为什么超快激光都用它？ 准三能级（激光下能级距基态仅约 1000 cm⁻¹ 量级、室温热布居不可忽略），阈值高，必须强泵（通常 532 nm 绿光泵浦 10~20 W）。它统治超快的原因与阈值无关：荧光带宽约 100 THz（对应 4.3 节锁模极限约 5 fs）加上热导率优秀。对照的启示：能级结构决定"好不好泵"，带宽决定"能压多短"，两个独立参数各管一件事——选介质先想清楚要哪一头。

本节要点回顾

• 两系统唯一结构差别：激光下能级是否兼作基态，由此产生阈值分数 1/2 对 10⁻⁴ 的悬殊差距；
• 红宝石 694.3 nm（σ≈2.5×10⁻²⁰ cm²，τ≈3 ms）适合巨脉冲；Nd:YAG 1064 nm（σ≈2.8×10⁻¹⁹ cm²，τ≈230 μs）适合连续与高重频；
• 三笔账：阈值泵浦功率差约五个数量级、能量效率百分之几对百分之五十、热负荷差一个量级；
• 钛宝石是高性能准三能级、Yb:YAG 是准三能级中间态——能级逻辑与温度控制互相绑定，不是非黑即白。
